Предохранители и реле Lexus HS250h (2010-2013)
Схемы относятся к указанным годам и вариантам Lexus HS250h (2010-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus HS250h 2010-2013 гг.
Предохранитель прикуривателя (розетки) в Lexus HS250h Это предохранитель №33 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

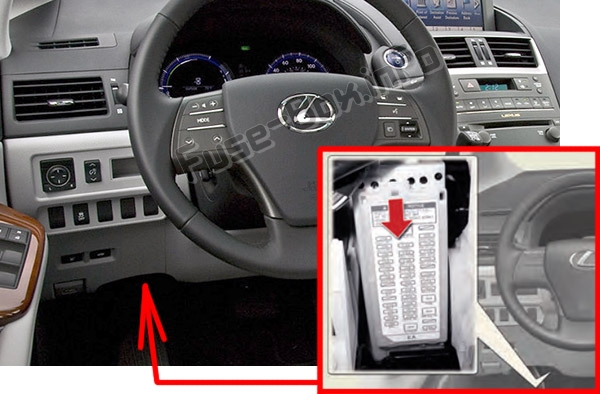

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (со стороны водителя), под крышкой.

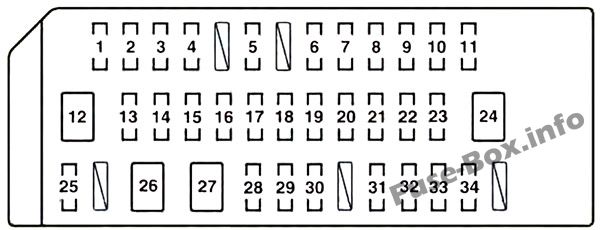

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | TAIL | 10 | Габаритные огни, задние фонари, подсветка номерного знака, боковые габаритные огни, передние противотуманные фары |
| 2 | ПАНЕЛЬ | 10 | Навигационная система, аудиосистема, система кондиционирования воздуха, переключатель аварийных мигалок, переключатель антиобледенителя стеклоочистителей, переключатель обогрева сидений, переключатель положения P, переключатель очистителя фар, индикатор напоминания о непристегнутом ремне безопасности переднего пассажира, переключатель стеклоподъемника, переключатель VSC-OFF, переключатель HUD, Переключатель AFS-OFF, переключатель режима POWER ECO-EV, переключатель выбора вида, переключатель открывания багажника, переключатель открывания крышки топливного бака, освещение перчаточного ящика, переключатель задней солнцезащитной шторки, сенсорный пульт дистанционного управления, переключатель зеркала заднего вида |
| 3 | IGN | 10 | Тормозная система с электронным управлением, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система Lexus link, интеллектуальная система доступа с кнопкой запуска, стоп-сигналы |
| 4 | MET | 7,5 | Метры |
| 5 | WIP | 30 | Дворники |
| 6 | ШАЙБА | 15 | Омыватель ветрового стекла |
| 7 | A/C | 10 | Система кондиционирования воздуха |
| 8 | ИЗМЕРЯТЬ | 10 | AFS, указатели поворота, аварийные мигалки |
| 9 | AFS | 10 | Адаптивная система переднего освещения |
| 10 | ЭБУ-ИГ №2 | 10 | Система предупреждения столкновений, LKA, динамический радиолокационный круиз-контроль, система кондиционирования воздуха, наружное зеркало заднего вида, HUD, навигационная система, система предупреждения о давлении в шинах |
| 11 | ЭБУ-ИГ №1 | 10 | Зеркало заднего вида, тормозная система с электронным управлением, система рулевого управления с электроусилителем, люк в крыше, стеклоочиститель с датчиком дождя, переключатель аварийных мигалок, система кондиционирования воздуха, электрические подголовники, монитор водителя, переключатель рулевого управления, обогреватели/вентиляторы сидений, электропривод наклона и телескопирования руль, задняя козырек от солнца. АФС |
| 12 | S/КРЫША | 30 | Электрическая лунная крыша |
| 13 | ДВЕРЬ ПРАВ. | 25 | Стеклоподъемник задний (левый) |
| 14 | ДВЕРЬ ЗАДН. | 25 | Стеклоподъемник задний (правый) |
| 15 | ТЕНЬ RR | 10 | Задняя солнцезащитная шторка |
| 16 | D ПЕРЕДНЯЯ ДВЕРЬ | 25 | Стеклоподъемник со стороны водителя, наружное зеркало заднего вида |
| 17 | P ПЕРЕДНЯЯ ДВЕРЬ | 25 | Электростеклоподъемник со стороны пассажира, наружное зеркало заднего вида |
| 18 | ТИ&ТЕ | 30 | Электрический наклон и телескопический руль |
| 19 | STOP | 10 | Стоп-сигналы, тормозная система с электронным управлением |
| 20 | Кондиционер №2 | 10 | Нет цепи |
| 21 | РР противотуманные фары | 7,5 | Нет цепи |
| 22 | ТОПЛИВО ОПН | 7,5 | Выключатель открывания багажника, выключатель лючка бензобака |
| 23 | OBD | 7,5 | Бортовая диагностика |
| 24 | СИДЕНЬЕ PWR FL | 30 | Сиденье со стороны водителя с электроприводом |
| 25 | противотуманные фары | 15 | Передние противотуманные фары |
| 26 | СИДЕНЬЕ PWR ПЕРЕДН. | 30 | Сиденье со стороны пассажира с электроприводом |
| 27 | PSB | 30 | Система ремней безопасности перед столкновением |
| 28 | ВЕЛКАБ | 30 | Нет цепи |
| 29 | ДВЕРЬ №1 | 25 | Система дверных замков с электроприводом |
| 30 | СИДЕНЬЕ HTR FL | 10 | Обогрев сиденья водителя |
| 31 | СИДЕНЬЕ HTR ПЕРЕДН. | 10 | Обогрев бокового сиденья пассажира |
| 32 | РАД №2 | 7,5 | Навигационная система, аудиосистема, система кондиционирования воздуха, HUD, сенсорный пульт |
| 33 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 34 | ЭБУ-ACC | 10 | Зеркало заднего вида, система кондиционирования, аудиосистема, навигационная система |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

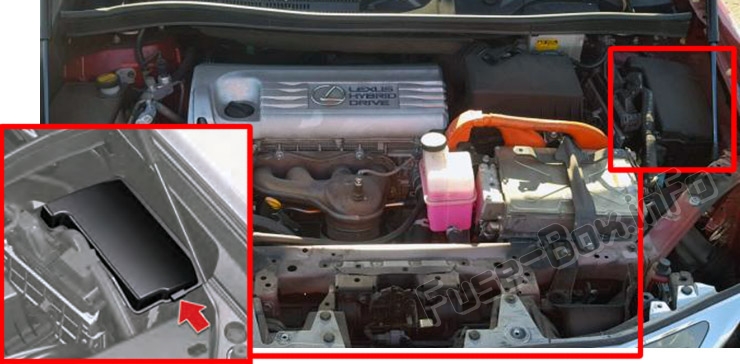

Расположение блока предохранителей
Он находится в моторном отсеке (слева). Нажмите на язычок и снимите крышку.

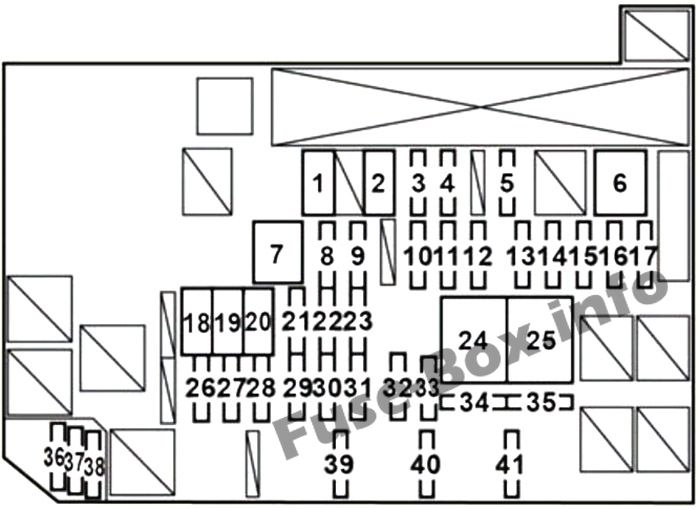

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | HTR | 50 | Система кондиционирования воздуха |
| 2 | RDI | 40 | Электрические вентиляторы охлаждения |
| 3 | НЕФТЯНОЙ ПМП | 10 | Гибридная система, трансмиссия |
| 4 | S-РОГ | 10 | Нет цепи |
| 5 | АБС ГЛАВНЫЙ №2 | 7,5 | Тормозная система с электронным управлением |
| 6 | H-LP CLN | 30 | Очиститель фар |
| 7 | П-КОН МТР | 30 | 2012: система управления положением P, гибридная система, интеллектуальная система доступа с кнопкой запуска. |
| 8 | AMP №1 | 30 | Аудиосистема, замок задней двери |
| 9 | IGCT | 30 | PCU, IGCT №2, IGCT №3, гибридная система |
| 10 | P CON ГЛАВНЫЙ | 7,5 | Система управления положением P, гибридная система, интеллектуальная система доступа с кнопочным пуском |
| 11 | AM2 | 7,5 | Интеллектуальная система доступа с кнопочным запуском, гибридная система, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля положения P, система круиз-контроля, динамическая радиолокационная система круиз-контроля |
| 12 | ЭБУ-Б2 | 7,5 | Интеллектуальная система доступа с кнопочным запуском, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, переключатель открывания багажника |
| 13 | ПЕРВОЕ МАЯ | 10 | Система связи Лексус |
| 14 | ЭБУ-B3 | 10 | Система кондиционирования, обогреватель заднего стекла, подогрев зеркал |
| 15 | ПОВОРОТ И ХАЗ | 10 | Указатели поворота, аварийные мигалки |
| 16 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | АБС ГЛАВНЫЙ №1 | 20 | Тормозная система с электронным управлением |
| 18 | P/I 2 | 40 | Система управления положением P, гибридная система, трансмиссия, интеллектуальная система доступа с кнопкой запуска, звуковой сигнал, фары (ближний свет), фонари заднего хода |
| 19 | АБС МТР 1 | 30 | Тормозная система с электронным управлением |
| 20 | АБС МТР 2 | 30 | Тормозная система с электронным управлением |
| 21 | H-LP ВЫСОКИЙ ГЛАВНЫЙ | 20 | Фары (дальний свет) |
| 22 | AMP №2 | 30 | Аудиосистема, навигационная система |
| 23 | ДВЕРЬ №2 | 25 | Нет цепи |
| 24 | П/И 1 | 60 | IG2, ГЛАВНЫЙ EFI, ВЕНТИЛЯТОР БАТ. |
| 25 | EPS | 60 | Электроусилитель руля |
| 26 | PCU | 10 | Гибридная система |
| 27 | ИГКТ №2 | 10 | Интеллектуальная система доступа с кнопочным запуском, гибридная система, система управления положением P, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 28 | МИР ХТР | 10 | Обогрев заднего стекла, обогрев зеркал |
| 29 | РАД №1 | 15 | Аудиосистема, навигационная система |
| 30 | DOME | 10 | Внутреннее освещение, внутреннее зеркало заднего вида с антибликовым покрытием, аудиосистема, навигационная система, устройство открывания гаражных ворот |
| 31 | ЭБУ-Б | 7,5 | Интеллектуальная система доступа с кнопочным запуском, система кондиционирования воздуха, датчики и счетчики, наружное зеркало заднего вида, часы, память положения сидений, электрический наклон и телескопическое рулевое колесо. |
| 32 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 33 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 34 | EFI NO. 2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 35 | ИГКТ №3 | 10 | Гибридная система |
| 36 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 37 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 38 | ЗАПАСНОЙ | 7,5 | Запасной предохранитель |
| 39 | ЭФИ ГЛАВНАЯ | 20 | EFI NO.2, топливная система |
| 40 | БАТТ ВЕНТИЛЯТОР | 10 | Вентилятор охлаждения аккумулятора |
| 41 | IG2 | 20 | Гибридная система, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, MET, IGN |
