Предохранители и реле Lexus IS200d / IS220d / IS250d (XU20, 2010-2013)
Схемы относятся к указанным годам и вариантам Lexus IS200d / IS220d / IS250d (XU20, 2010-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus IS200d, IS220d, IS250d 2010-2013 гг.
Предохранители прикуривателя (розетки) в Lexus IS200d / IS220d / IS250d являются предохранители №10 «CIG» (прикуриватель) и №11 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка питания) в блоке предохранителей №2 в салоне.
Оглавление
Блок предохранителей салона №1
Блок предохранителей салона №1
Расположение блока предохранителей

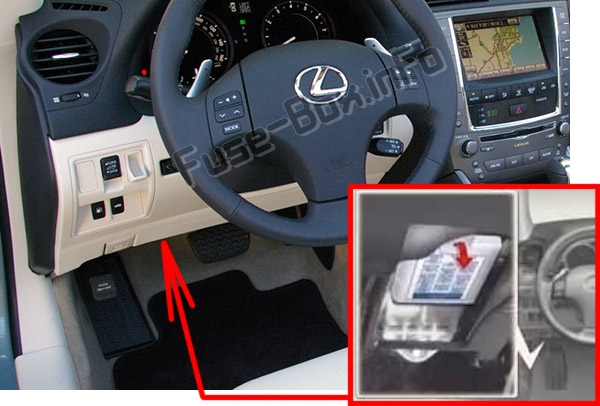

Блок предохранителей находится под левой стороной панели приборов, под крышкой.

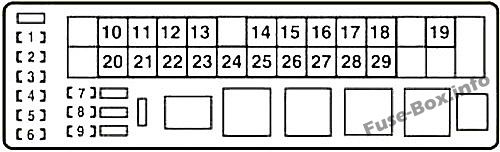

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | ПЕРЕДН. СИДЕНЬЕ ЛЕВ. | 30 | Сиденье с электроприводом |
| 2 | A.C. | 7,5 | Система кондиционирования воздуха |
| 3 | МИР ХТР | 15 | Обогреватели наружных зеркал заднего вида |
| 4 | TV NO. 1 | 10 | Отображать |
| 5 | ТОПЛИВО ОТКРЫТ | 10 | Устройство открывания люка топливного румпеля |
| 6 | TV NO. 2 | 7,5 | Lexus монитор системы помощи при парковке |
| 7 | PSB | 30 | Ремень безопасности перед столкновением |
| 8 | S/КРЫША | 25 | Лунная крыша |
| 9 | TAIL | 10 | Задние фонари, подсветка номерного знака, ручная система регулировки угла наклона фар |
| 10 | ПАНЕЛЬ | 7,5 | Выключатель освещения, кондиционер, дисплей, аудиосистема, электроотопитель |
| 11 | РР противотуманные фары | 7,5 | Задние противотуманные фары |
| 12 | ЭБУ-IG левый | 10 | Система кондиционирования воздуха, круиз-контроль, усилитель руля, датчик дождя, внутреннее зеркало заднего вида с антибликовым покрытием, система блокировки переключения передач, люк в крыше, VSC, стеклоочиститель, датчик помощи при парковке Lexus |
| 13 | Передняя правая/верхняя левая | 15 | Обогреватели сидений и вентиляторы |
| 14 | ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ | 20 | Электрические стеклоподъемники |
| 15 | ПЕРЕДНЯЯ ДВЕРЬ ЛЕВАЯ | 20 | Электрические стеклоподъемники, наружное зеркало заднего вида |
| 16 | БЕЗОПАСНОСТЬ | 7,5 | Умная система входа и запуска |
| 17 | H-LP ур. | 7,5 | Автоматическая система регулировки фар |
| 18 | LH-IG | 10 | Система зарядки, очиститель фар, обогреватель заднего стекла, электрические вентиляторы охлаждения, аварийные мигалки, указатели поворота, фонари заднего хода, стоп-сигналы, обогреватели наружных зеркал заднего вида, ремни безопасности, датчик помощи при парковке Lexus, круиз-контроль, обогреватель PTC, задний солнцезащитный козырек, выхлопная система |
| 19 | FR WIP | 30 | Дворники |
Блок предохранителей салона №2
Блок предохранителей салона №2
Расположение блока предохранителей

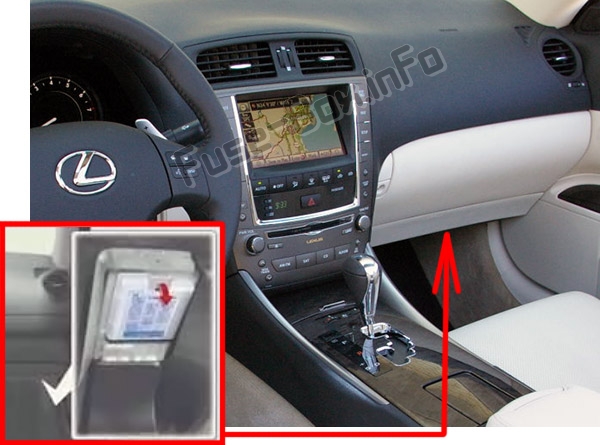

Он расположен под правой стороной панели приборов, под крышкой.

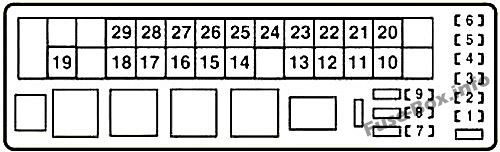

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | ПЕРЕДН.П/СИДЕНЬЕ ПРАВ. | 30 | Сиденье с электроприводом |
| 2 | ДВЕРЬ ДЛ | 15 | Система дверных замков с электроприводом |
| 3 | OBD | 7,5 | Бортовая система диагностики |
| 4 | СТОП ПО | 7,5 | Стоп-сигналы, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, VDIM, система блокировки переключения передач, высоко установленный стоп-сигнал |
| 5 | ТИ&ТЕ | 20 | Электрический наклон и телескопическая рулевая колонка, мультиплексная система связи |
| 6 | № РАД. 3 | 10 | Аудио |
| 7 | ИЗМЕРЯТЬ | 7,5 | метр |
| 8 | IGN | 10 | Система подушек безопасности SRS, система блокировки рулевого управления, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигнал |
| 9 | ACC | 7,5 | Часы, аудиосистема, навигационная система, наружные зеркала заднего вида, интеллектуальная система входа и запуска, монитор помощи при парковке Lexus, подсветка перчаточного ящика, подсветка консоли, мультиплексная система связи, дисплей |
| 10 | CIG | 15 | Зажигалка |
| 11 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 12 | ЗАДНЯЯ ДВЕРЬ ПРАВАЯ | 20 | Электрические стеклоподъемники |
| 13 | ПЕРЕДНЯЯ ДВЕРЬ ПРАВАЯ | 20 | Электрические стеклоподъемники, наружные зеркала заднего вида, мультиплексная система связи |
| 14 | AM2 | 7,5 | Умная система входа и запуска |
| 15 | РХ-ИГ | 7,5 | Ремни безопасности, автоматическая коробка передач, подогревы и вентиляторы сидений, антиобледенитель стеклоочистителей, электроотопитель |
| 16 | Передний правый/высокий правый | 15 | Обогреватели сидений и вентиляторы |
| 17 | ECU-IG правый | 10 | Сиденье с электроприводом, фары, передние противотуманные фары, передние габаритные огни, подсветка номерного знака, омыватель ветрового стекла, наружное зеркало заднего вида, VDIM, система кондиционирования воздуха, предаварийный ремень безопасности, электрорегулировка наклона и телескопическая рулевая колонка, электрические стеклоподъемники, система навигации, автомобиль контроль устойчивости, мультиплексная система связи, интеллектуальная система входа и запуска |
Блок предохранителей в моторном отсеке №1
Блок предохранителей в моторном отсеке №1
Расположение блока предохранителей

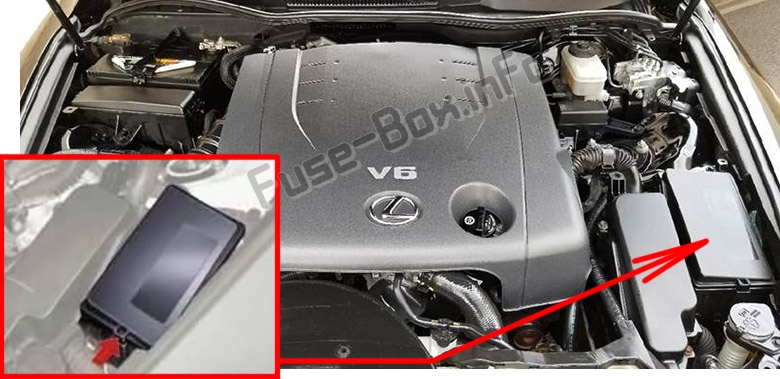

Блок предохранителей расположен в моторном отсеке (с правой стороны в автомобиле с левым рулем или с левой стороны в автомобиле с правым рулем).
Схема блока предохранителей
Автомобили с левым рулем
Автомобили с правым рулем
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | PWR HTR | 25 | Электрический нагреватель |
| 2 | ПОВОРОТ- HAZ | 15 | Аварийные мигалки, поворотники |
| 3 | IG2 ГЛАВНЫЙ | 20 | IG2, IGN, ДАТЧИК |
| 4 | РАД №2 | 30 | Аудио |
| 5 | D/C РЕЗКА | 20 | КУПОЛ, MPX-B |
| 6 | РАД №1 | 30 | — |
| 7 | MPX-B | 10 | Фары, передние противотуманные фары, передние габаритные огни, подсветка номерного знака, омыватель ветрового стекла, звуковой сигнал, система блокировки дверей с электроприводом, электрические стеклоподъемники, сиденья с электроприводом, регулируемый наклон и телескопическая рулевая колонка, счетчик, интеллектуальная система входа и запуска, наружные зеркала заднего вида, система кондиционирования воздуха, мультиплексная система связи |
| 8 | DOME | 10 | Внутреннее освещение, счетчик, наружная подсветка ног |
| 9 | CDS | 10 | Электрические вентиляторы охлаждения |
| 10 | E/GB-B | 60 | FR CTRL-B, ETCS, A/F, ЗАМОК СТР., EDU, ECD |
| 11 | ДИЗЕЛЬ GLW | 80 | Система свечения двигателя |
| 12 | ABS1 | 50 | VDIM |
| 13 | правая J/B-B | 30 | ПЕРЕДНЯЯ ДВЕРЬ ПРАВАЯ, ЗАДНЯЯ ДВЕРЬ ПРАВАЯ, AM2 |
| 14 | MAIN | 30 | H-LP L LWR, H-LP R LWR |
| 15 | СТАРТЕР | 30 | Умная система входа и запуска |
| 16 | левый J/B-B | 30 | ПЕРЕДНЯЯ ДВЕРЬ ЛЕВАЯ, ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ, БЕЗОПАСНОСТЬ |
| 17 | P/I-B | 60 | EFI, Ф/ПМП, INJ |
| 18 | EPS | 80 | Усилитель руля |
| 19 | ALT | 150 | LH J/B-AM, E/G-AM, ГЛВ ПЛГ2, НАГРЕВАТЕЛЬ, FAN1, FAN2, УДАЛЕНИЕ ТУМАНА, ABS2, Правый J/B-AM, ГЛВ ПЛГ1, LH JB-B, правая J/B-B |
| 20 | ГЛВ ПЛГ1 | 50 | PTC-нагреватель |
| 21 | Правый J/B-AM | 80 | OBD, СТОП ПО, ТИ&ТЕ, ПЕРЕДН.П/СИДЕНЬЕ ПРАВ., RAD NO.3, ECU-IG правый, РХ-ИГ, Передний правый/высокий правый, ACC, CIG, ВЫХОД ЭЛЕКТРОПИТАНИЯ, DL DOOR |
| 22 | ABS2 | 30 | VDIM |
| 23 | УДАЛЕНИЕ ТУМАНА | 50 | Обогрев заднего стекла |
| 24 | FAN2 | 40 | Электрические вентиляторы охлаждения |
| 25 | FAN1 | 40 | Система кондиционирования воздуха |
| 26 | НАГРЕВАТЕЛЬ | 40 | Система кондиционирования воздуха |
| 27 | ГЛВ ПЛГ2 | 50 | PTC-нагреватель |
| 28 | E/G-AM | 60 | H-LP CLN, FR CTRL-AM, ДЕИЛЬЕР, КОМПЛЕКС КОНДИЦИОНЕРА |
| 29 | LH J/B-AM | 80 | S/КРЫША, ПЕРЕДН. СИДЕНЬЕ ЛЕВ., TV NO.1, A/C, ТОПЛИВО ОТКРЫТ, PSB, РР противотуманные фары, FR WIP, H-LP ур., LH-IG, ЭБУ-IG левый, ПАНЕЛЬ, ХВОСТ, TV NO .2, МИР HTR, Передняя правая/верхняя левая |
Блок предохранителей в моторном отсеке №2
Блок предохранителей в моторном отсеке №2
Расположение блока предохранителей

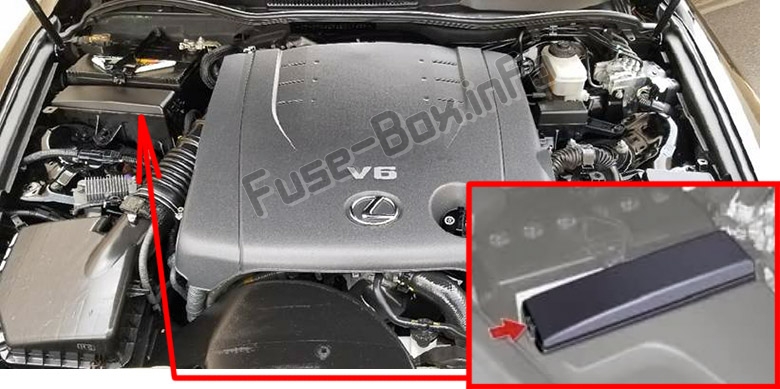

Он находится в моторном отсеке (слева).
Схема блока предохранителей

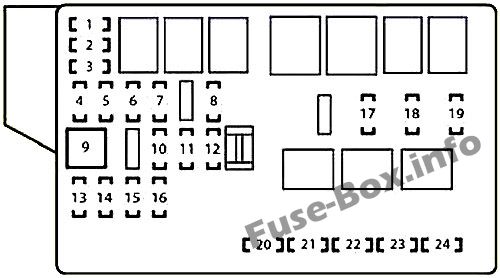

ИС2 200д/220д

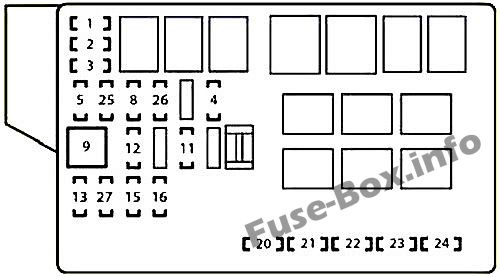

ИС 250d
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 2 | ЗАПАСНОЙ | 25 | Запасной предохранитель |
| 3 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 4 | FR CTRL-B | 25 | H-LP УПР, РОГ |
| 5 | A/F | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | TEL | 10 | — |
| 8 | ЗАМОК СТР. | 25 | Система блокировки руля |
| 9 | H-LP CLN | 30 | Очиститель фар |
| 10 | КОМПЛЕКС КОНДИЦИОНЕРА | 7,5 | Система кондиционирования воздуха |
| 11 | ДЕИЛЬЕР | 25 | Антиобледенитель стеклоочистителя |
| 12 | FR CTRL- AM | 30 | ПЕРЕДНЯЯ ЗАДНЯЯ ЗАДНЯЯ, ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ, ШАЙБА |
| 13 | IG2 | 10 | Система зажигания |
| 14 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | H-LP R LWR | 15 | Ближний свет фары (правый) |
| 16 | H-LP L LWR | 15 | Ближний свет фары (левый) |
| 17 | Ф/ПМП | 25 | Топливная система |
| 18 | EFI | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI NO.2 |
| 19 | INJ | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | H-LP УПР | 20 | Дальний свет фар |
| 21 | HORN | 10 | Рога |
| 22 | ШАЙБА | 20 | Омыватель ветрового стекла |
| 23 | ПЕРЕДНИЙ ХВОСТ | 10 | Передние габаритные огни |
| 24 | противотуманные фары | 15 | Передние противотуманные фары |
| 25 | EDU | 20 | Стартовая система |
| 26 | ECD | 25 | Система стартера, топливная система, мультиплексная система связи, РЭК №2 |
| 27 | РЭК №2 | 10 | Система стартера, топливная система, выхлопная система, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
