Предохранители и реле Lexus IS250 / IS350 (XE20, 2006-2013)
Схемы относятся к указанным годам и вариантам Lexus IS250 / IS350 (XE20, 2006-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus IS250, IS350 2006-2013 гг.
Предохранители прикуривателя (розетки) в Lexus IS250 / IS350 являются предохранители №10 «CIG» (прикуриватель) и №11 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка питания) в блоке предохранителей №2 в салоне.
Оглавление
Блок предохранителей салона №1
Блок предохранителей салона №1
Расположение блока предохранителей

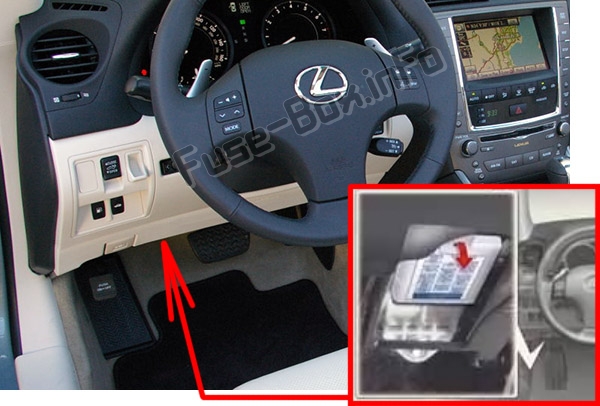

Блок предохранителей расположен под левой стороной панели приборов, под крышкой.
Схема блока предохранителей
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | ПЕРЕДН. СИДЕНЬЕ ЛЕВ. | 30 A | Сиденье с электроприводом |
| 2 | A/C | 7,5 А | Система кондиционирования воздуха |
| 3 | МИР ХТР | 15 A | Обогреватели наружных зеркал заднего вида |
| 4 | TV NO.1 | 10 A | Отображать |
| 5 | ТОПЛИВО ОТКРЫТ | 10 A | Лючок топливного бака |
| 6 | TV NO.2 | 7,5 А | |
| 7 | PSB | 30 A | 2006-2010: Ремень безопасности перед столкновением 2011-2013: Нет цепи |
| 8 | S/КРЫША | 25 A | Лунная крыша |
| 9 | TAIL | 10 A | Задние фонари, подсветка номерного знака, габаритные огни |
| 10 | ПАНЕЛЬ | 7,5 А | Переключатель подсветки, системы кондиционирования, дисплея, аудиосистемы |
| 11 | РР противотуманные фары | 7,5 А | |
| 12 | ЭБУ-IG левый | 10 A | Круиз-контроль, система кондиционирования воздуха, усилитель руля, датчик дождя, внутреннее зеркало заднего вида с антибликовым покрытием, система блокировки переключения передач, люк в крыше, система предупреждения о давлении в шинах (& VSC (2011-2013)) |
| 13 | Передняя правая/верхняя левая | 15 A | Обогреватели сидений и вентиляторы |
| 14 | ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ | 20 A | Электрические стеклоподъемники |
| 15 | ПЕРЕДНЯЯ ДВЕРЬ ЛЕВАЯ | 20 A | Электрические стеклоподъемники, наружное зеркало заднего вида |
| 16 | БЕЗОПАСНОСТЬ | 7,5 А | Интеллектуальная система доступа с кнопкой запуска |
| 17 | H-LP ур. | 7,5 А | Автоматическая система регулировки фар |
| 18 | LH-IG | 10 A | Система зарядки, очиститель фар, обогреватель заднего стекла, электровентиляторы охлаждения, аварийные мигалки, указатели поворота, фонари заднего хода, стоп-сигналы, обогреватели зеркал, задняя солнцезащитная шторка, ремни безопасности, интуитивная система помощи при парковке, круиз-контроль, система кондиционирования воздуха, Обогреватель PTC, механическая коробка передач, антиобледенитель стеклоочистителей |
| 19 | FR WIP | 30 A | Дворники |
Блок предохранителей салона №2
Блок предохранителей салона №2
Расположение блока предохранителей

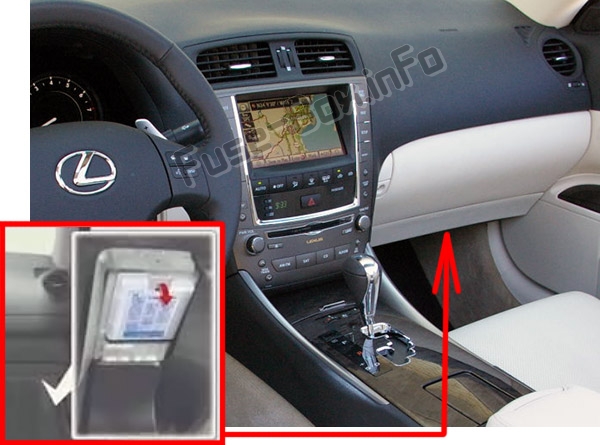

Он расположен под правой стороной панели приборов, под крышкой.
Схема блока предохранителей
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | ПЕРЕДН.П/СИДЕНЬЕ ПРАВ. | 30 A | Сиденье с электроприводом |
| 2 | ДВЕРЬ ДЛ | 15 A | - |
| 3 | OBD | 7,5 А | Бортовая система диагностики |
| 4 | СТОП ПО | 7,5 А | 2006-2010: Стоп-сигналы 2011-2013: Стоп-сигналы, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, VDIM, система блокировки переключения передач, высоко установленный стоп-сигнал |
| 5 | ТИ&ТЕ | 20 A | Электрический наклон и телескопическая рулевая колонка |
| 6 | РАД №3 | 10 A | Аудио |
| 7 | ИЗМЕРЯТЬ | 7,5 А | метр |
| 8 | IGN | 10 A | 2006-2010: Система подушек безопасности SRS, круиз-контроль, система блокировки руля, топливная система. 2011-2013: система подушек безопасности SRS, система блокировки руля, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы, Lexus Enform |
| 9 | ACC | 7,5 А | 2006-2010: система Lexus link, часы, система кондиционирования воздуха, аудиосистема, дисплей, наружные зеркала заднего вида, интеллектуальная система доступа с запуском с кнопки 2011-2013: Lexus Enform, часы, система кондиционирования, аудио, навигационная система, наружные зеркала заднего вида, монитор помощи при парковке Lexus, подсветка перчаточного ящика, подсветка консольного ящика, мультиплексная система связи, дисплей, интеллектуальная система доступа с кнопочным запуском |
| 10 | CIG | 15 A | Зажигалка |
| 11 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 A | Розетка |
| 12 | ЗАДНЯЯ ДВЕРЬ ПРАВАЯ | 20 A | Электрические стеклоподъемники |
| 13 | ПЕРЕДНЯЯ ДВЕРЬ ПРАВАЯ | 20 A | 2006-2010: Электростеклоподъемники, наружные зеркала заднего вида. 2011-2013: Электростеклоподъемники, наружные зеркала заднего вида, мультиплексная система связи |
| 14 | AM2 | 7,5 А / 15 А | 2006-2010: Умная система доступа с кнопочным запуском 2011-2013: Стартовая система |
| 15 | РХ-ИГ | 7,5 А | 2006-2010: Ремни безопасности, интуитивная система помощи при парковке, автоматическая коробка передач, подогрев сидений и вентилятор 2011-2013: Ремни безопасности, интуитивная система помощи при парковке, автоматическая коробка передач, подогрев и вентиляция сидений, антиобледенитель стеклоочистителей. |
| 16 | Передний правый/высокий правый | 15 A | Обогреватели сидений и вентиляторы |
| 17 | ECU-IG правый | 10 A | Сиденья с электроприводом, интеллектуальная система доступа с кнопочным запуском, система полного привода, наружные зеркала заднего вида, VDIM, система кондиционирования воздуха, электрический наклон и телескопическое рулевое управление, электрические стеклоподъемники, навигационная система, мультиплексная система связи |
Блок предохранителей в моторном отсеке №1
Блок предохранителей в моторном отсеке №1
Расположение блока предохранителей

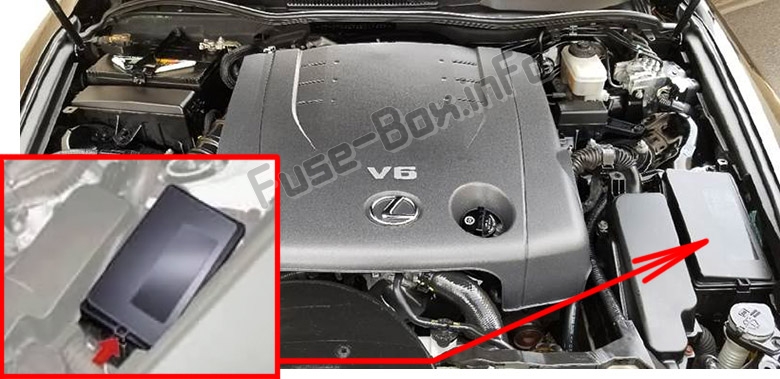

Блок предохранителей расположен в моторном отсеке (с правой стороны в автомобиле с левым рулем или с левой стороны в автомобиле с правым рулем).

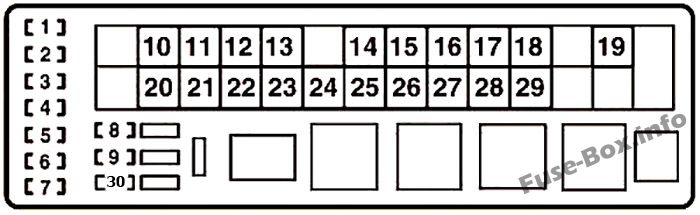

Схема блока предохранителей (левый руль)
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | АБС №3 | 25A | 2006-2008: ВДИМ 2009-2013: Без схемы |
| 2 | PWR HTR | 25A | - |
| 3 | ПОВОРОТ-HAZ | 15A | Аварийные мигалки, поворотники |
| 4 | IG2MAIN | 20A | IG2, IGN, ДАТЧИК |
| 5 | РАД №2 | 30A | Аудио |
| 6 | D/C РЕЗКА | 20A | КУПОЛ, MPX-B |
| 7 | РАД №1 | 30A | Аудио |
| 8 | MPX-B | 10A | Фары, передние противотуманные фары, габаритные огни, подсветка номерного знака, омыватель ветрового стекла, звуковой сигнал, система блокировки дверей с электроприводом, электрические стеклоподъемники, сиденья с электроприводом, электрорегулировка наклона и телескопическая рулевая колонка, счетчик, интеллектуальная система доступа с кнопочным запуском, наружные зеркала заднего вида, система кондиционирования, система безопасности, мультиплексная система связи |
| 9 | DOME | 10A | Освещение салона, метр |
| 10 | E/GB-B | 60 A | FR CTRL-B, ETCS, АЛЬТ-С, система блокировки руля, выхлопная система |
| 11 | ДИЗЕЛЬ GLW | 80 A | |
| 12 | ABS1 | 50 A | 2006-2008: ВСК, ВДИМ 2009-2013: ВДИМ |
| 13 | правая J/B-B | 30A | Система дверных замков с электроприводом, интеллектуальная система доступа с кнопкой запуска |
| 14 | MAIN | 30A | Ближний свет фар |
| 15 | СТАРТЕР | 30A | Интеллектуальная система доступа с кнопкой запуска |
| 16 | левый J/B-B | 30A | Система дверных замков с электроприводом, БЕЗОПАСНОСТЬ |
| 17 | П/л-В | 60 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 18 | EPS | 80 A | Усилитель руля |
| 19 | ALT | 150 А | левый J/B-AM, E/G-AM, ГЛВ ПЛГ2, НАГРЕВАТЕЛЬ, FAN1, FAN2, УДАЛЕНИЕ ТУМАНА, ABS2,Правый J/B-AM, ГЛВ ПЛГ1, левый J/B-B, правая J/B-B |
| 20 | ГЛВ ПЛГ1 | 50 A | PTC-нагреватель |
| 21 | Правый J/B-AM | 80 A | OBD, СТОП ПО, ТИ&ТЕ, ПЕРЕДН.П/СИДЕНЬЕ ПРАВ., РАД №3, ECU-IG правый, РХ-ИГ, Передний правый/высокий правый, ACC, CIG, ВЫХОД ЭЛЕКТРОПИТАНИЯ |
| 22 | ABS2 | 30A | VSC |
| 23 | УДАЛЕНИЕ ТУМАНА | 50 A | Обогрев заднего стекла |
| 24 | FAN2 | 40 A | Электрические вентиляторы охлаждения |
| 25 | FAN1 | 40 A | Электрические вентиляторы охлаждения |
| 26 | НАГРЕВАТЕЛЬ | 50 A | Система кондиционирования воздуха |
| 27 | ГЛВ ПЛГ2 | 50 A | PTC-нагреватель |
| 28 | E/G-AM | 60 A | Очистители фар, передние противотуманные фары, габаритные огни, система кондиционирования |
| 29 | левый J/B-AM | 80 A | S/КРЫША, ПЕРЕДН. СИДЕНЬЕ ЛЕВ., TV NO.1, A/C, FUEL/OPEN, PSB, FR WIP, H-LP ур., LH-IG, ЭБУ-IG левый, ПАНЕЛЬ, ХВОСТ, МИР ХТР, FR S/HTR левый |
| 30 | CDS | 10A | 2006-2008: Нет цепи 2009-2013: Электрические вентиляторы охлаждения |
Блок предохранителей в моторном отсеке №2
Блок предохранителей в моторном отсеке №2
Расположение блока предохранителей

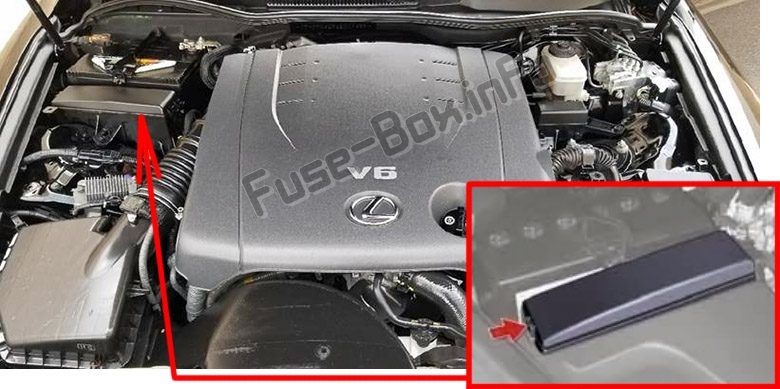

Он находится в моторном отсеке (слева).

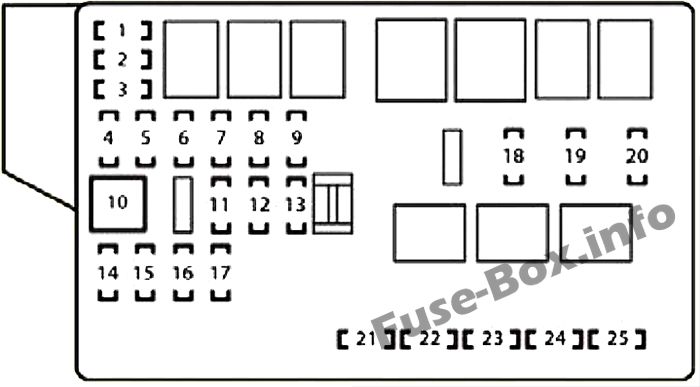

Схема блока предохранителей
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | ЗАПАСНОЙ | 30 A | Запасной предохранитель |
| 2 | ЗАПАСНОЙ | 25 A | Запасной предохранитель |
| 3 | ЗАПАСНОЙ | 10 A | Запасной предохранитель |
| 4 | FR CTRL-B | 25 A | H-LP УПР, РОГ |
| 5 | A/F | 15 A | 2006-2010: Выхлопная система 2011-2013: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | ETCS | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | АЛЬТ-С | 7,5 А | Система зарядки |
| 8 | TEL | 10 A | 2006-2009: Нет цепи 2010-2011: Лексус Энформ 2012–2013 годы: ТЕЛ. |
| 9 | ЗАМОК СТР. | 25 A | Блокировка руля |
| 10 | H-LP CLN | 30 A | Очиститель фар |
| 11 | КОМПЛЕКС КОНДИЦИОНЕРА | 7,5 А | Система кондиционирования воздуха |
| 12 | ДЕИЛЬЕР | 25 A | 2006-2009: Нет цепи 2010-2013: Антиобледенитель стеклоочистителя. |
| 13 | FR CTRL-AM | 30 A | ПЕРЕДНЯЯ ЗАДНЯЯ ЗАДНЯЯ, ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ, ШАЙБА |
| 14 | IG2 | 10 A | Система зажигания |
| 15 | EFI NO.2 | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 16 | H-LP RL WR | 15 A | Ближний свет фары (правый) |
| 17 | H-LP LL WR | 15 A | Ближний свет фары (левый) |
| 18 | Ф/ПМП | 25 A | Топливная система |
| 19 | EFI | 25 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива (& EFI NO.2 (2011-2013)) |
| 20 | INJ | 20 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21 | H-LP УПР | 15 A | Дальний свет фар |
| 22 | HORN | 10 A | Рога |
| 23 | ШАЙБА | 20 A | Омыватель ветрового стекла |
| 24 | ПЕРЕДНИЙ ХВОСТ | 10 A | Парковочные огни |
| 25 | противотуманные фары | 15 A | Передние противотуманные фары |
