Предохранители и реле Lexus LS430 (XF30, 2000-2006)
Схемы относятся к указанным годам и вариантам Lexus LS430 (XF30, 2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus LS 430 2000-2006 гг.
Предохранители прикуривателя (розетка) в Lexus LS430 предохранители №13 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка питания), №14 «D-CIG» (задний прикуриватель) в блоке предохранителей №1 в салоне и №14 «P-CIG» (передний прикуриватель) в Блок предохранителей салона №2.
Оглавление

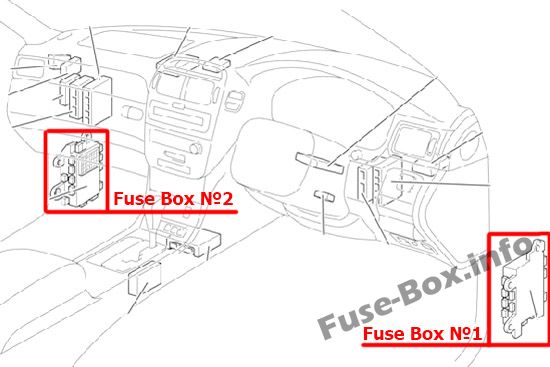

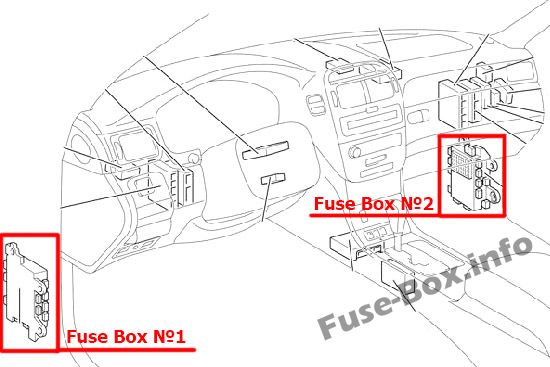

Обзор салона
Обзор салона
Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей салона №1
Блок предохранителей салона №1

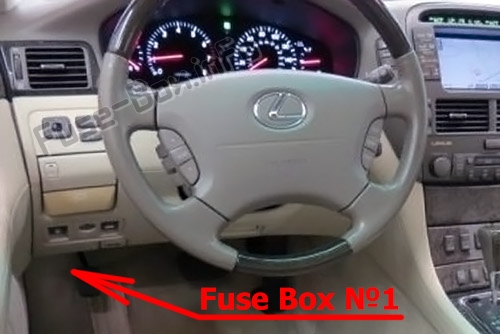

Расположение блока предохранителей
Блок предохранителей находится со стороны водителя автомобиля, внизу, за крышкой.
Автомобили с левым рулем
Праворульные автомобили (бокс №1)

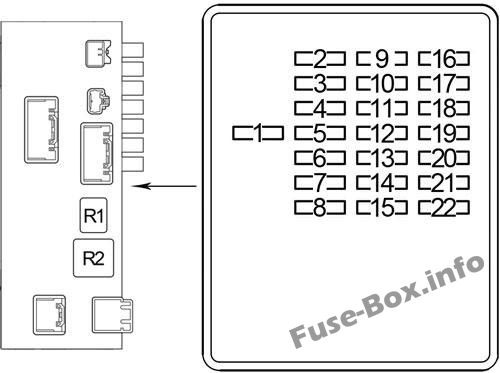

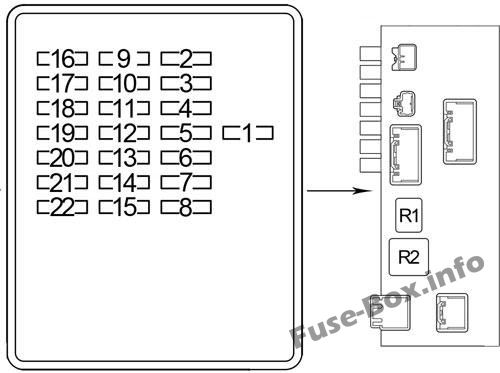

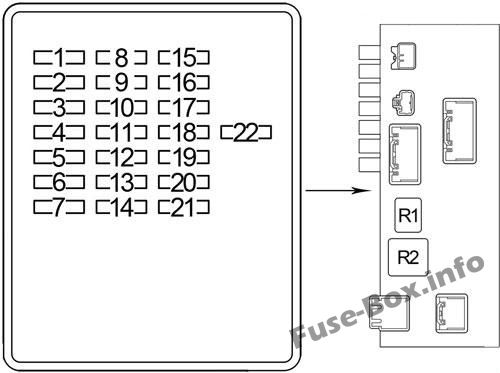

Схема блока предохранителей
Автомобили с левым рулем
Автомобили с правым рулем
| № | Name | A | Схема |
|---|---|---|---|
| 1 | TEL | 7.5 | RHD: Аудиосистема, Навигационная система |
| 2 | ТИ&ТЕ | 20 | Наклон и телескопическое рулевое управление |
| 3 | AMP | 30 | Правый руль: Аудиосистема |
| 4 | ПАНЕЛЬ | 7.5 | Система помощи при парковке Lexus, Обогрев заднего сиденья, Заднее сиденье с климат-контролем, Мультиинформационный дисплей, Аудиосистема, Прикуриватель, Подсветка приборной панели, Подсветка ящика для монет, Подсветка заднего зеркала, Подсветка перчаточного ящика, Заднее сиденье с электроприводом, Пневматическая подвеска с электронной модуляцией, Поворот сигнальные огни, часы, система блокировки переключения передач, система контроля устойчивости автомобиля, солнцезащитный козырек, система управления зеркалами заднего вида с электроприводом, подсветка консольного ящика, система открывания топливного бака, адаптивная система переднего освещения (AFS) |
| 5 | - | - | - |
| 6 | Д П/СИДЕНЬЕ | 30 | Система сиденья с электроприводом |
| 7 | - | - | - |
| 8 | ИЗМЕРЯТЬ | 7.5 | Датчики и счетчики, система помощи при парковке Lexus, система блокировки переключения передач |
| 9 | MPX-IG | 7.5 | Наклон и телескопическое рулевое управление, Система дверного замка с электроприводом, Система сиденья с электроприводом, Система иммобилайзера двигателя |
| 10 | Д С/ХТР | 15 | Подогрев сидений, система климат-контроля |
| 11 | АИРСУС | 20 | Пневмоподвеска с электронной модуляцией |
| 12 | D-ACC | 7.5 | Система блокировки переключения передач, система защиты от кражи |
| 13 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 14 | D-CIG | 15 | Задний прикуриватель |
| 15 | OBD | 7.5 | Бортовая система диагностики |
| 16 | AMI | 7.5 | Система запуска |
| 17 | АБС-ИГ | 7.5 | Система контроля устойчивости автомобиля |
| 18 | Д Б/АНК | 5 | Ремень безопасности |
| 19 | БЕЗОПАСНОСТЬ | 7.5 | Система защиты от кражи |
| 20 | A/C | 7.5 | Система кондиционирования воздуха |
| 21 | STOP | 5 | Стоп-сигналы |
| 22 | Д РР-ИГ | 10 | Освежающее сиденье |
| Реле | |||
| R1 | Аксессуар (D-ACC) | ||
| R2 | Зажигание (D-IG1) |
Блок предохранителей салона №2
Блок предохранителей салона №2

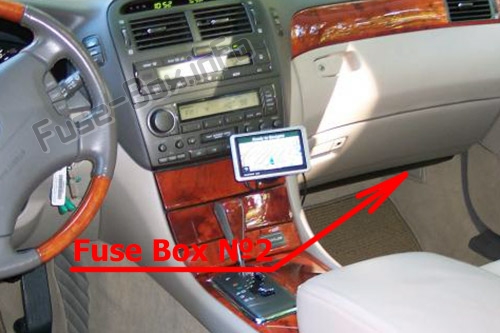

Расположение блока предохранителей
Он расположен со стороны пассажира автомобиля, внизу, за крышкой.
Автомобили с левым рулем
Праворульные автомобили (бокс №2)

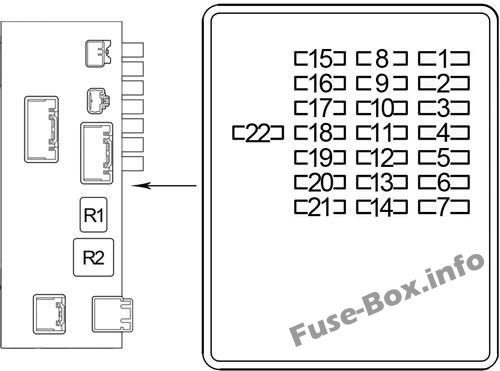

Схема блока предохранителей
Автомобили с левым рулем
Автомобили с правым рулем
| № | Name | A | Схема |
|---|---|---|---|
| 1 | IG2 | 7.5 | 2000-2003 гг.: система подушек безопасности SRS, система иммобилайзера двигателя, система блокировки руля. |
| 1 | IG2 | 30 | 2003-2006 гг.: Система подушек безопасности SRS, Система иммобилайзера двигателя, Система блокировки руля, Система запуска. |
| 2 | HAZ | 15 | Аварийные мигалки |
| 3 | ЗАМОК СТР. | 7.5 | Система блокировки руля |
| 4 | CRT | 7.5 | 2000-2003 гг.: Мультиинформационный дисплей |
| 4 | IG2 | 7.5 | 2003-2006 гг.: Система подушек безопасности SRS, Система иммобилайзера двигателя, Система блокировки руля, Система запуска. |
| 4 | AM 2 | 7.5 | 2003-2006 гг.: Все компоненты в "STA" и "IG2", Система запуска |
| 5 | MPX-B1 | 7.5 | Система блокировки дверей с электроприводом, Система иммобилайзера двигателя, Система блокировки руля, Переднее сиденье с электроприводом, Заднее сиденье с электроприводом |
| 6 | MPX-B3 | 7.5 | Наклон и телескопическое рулевое управление, переключатель фар, переключатель стеклоочистителя и омывателя, переключатель указателя поворота |
| 7 | DOME | 10 | Подсветка туалетного столика, Наружная подсветка ног, Подсветка замка зажигания, Часы, Приборы и счетчики, Внутреннее освещение, Личное освещение |
| 8 | MPX-B2 | 7.5 | Приборы и счетчики, Система контроля устойчивости автомобиля, Система въезда с подсветкой, ТЕЛ |
| 9 | П РР-ИГ | 10 | Освежающее сиденье |
| 10 | H-LP ур. | 5 | 2000-2003 гг.: Система корректора фар |
| 10 | H-LP ур. | 7.5 | 2003-2006 гг.: Система регулировки угла наклона фар, адаптивная система переднего освещения (AFS) |
| 11 | P-IG | 7.5 | Датчик дождя, Кондиционер, Люк, Мультиинформационный дисплей, Часы |
| 12 | P S/HTR | 15 | Подогрев сидений, система климат-контроля |
| 13 | P-ACC | 7.5 | Кондиционер, Аудиосистема, Часы, Мультиинформационный дисплей. Система входа с подсветкой |
| 14 | P-CIG | 15 | Передний прикуриватель |
| 15 | - | - | - |
| 16 | РАДИО №1 | 7.5 | Аудио система |
| 17 | S/КРЫША | 25 | 2000-2003 гг.: Лунная крыша |
| 17 | ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ | 20 | 2003-2006 гг.: LHD: Система дверного замка с электроприводом, Стеклоподъемники, Система доводчиков дверей, Плафоны подсветки дверей |
| 17 | ЗАДНЯЯ ДВЕРЬ ПРАВАЯ | 20 | 2003-2006 гг.: RHD: Система дверного замка с электроприводом, Стеклоподъемники, Система доводчиков дверей, Плафоны подсветки дверей |
| 18 | Р ДВЕРЬ | 25 | Система дверных замков с электроприводом, Система управления зеркалами заднего вида с электроприводом, Обогрев наружных зеркал заднего вида, Система доводчиков дверей, Освещение дверей, Электрические стеклоподъемники |
| 19 | TEL | 7.5 | LHD: Аудиосистема, Навигационная система |
| 20 | ПБ/АНК | 5 | Ремни безопасности, подсветка пряжек ремней безопасности |
| 21 | AMP | 30 | 2000-2003 гг.: Левосторонний руль: Аудиосистема |
| 21 | Р П/СИДЕНЬЕ | 30 | 2000-2003 гг.: Правостороннее рулевое управление: система сидений с электроприводом |
| 21 | ЗАДНЯЯ ДВЕРЬ ПРАВАЯ | 20 | 2003-2006 гг.: LHD: Система дверного замка с электроприводом, Стеклоподъемники, Система доводчиков дверей, Плафоны подсветки дверей |
| 21 | ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ | 20 | 2003-2006 гг.: RHD: Система дверного замка с электроприводом, Стеклоподъемники, Система доводчиков дверей, Плафоны подсветки дверей |
| 22 | Д ДВЕРЬ | 25 | Система дверных замков с электроприводом, Система доводчиков дверей, Электропривод управления зеркалами заднего вида, Обогрев наружных зеркал заднего вида, Дверные плафоны, Электрические стеклоподъемники |
| Реле | |||
| R1 | Аксессуар (P-ACC) | ||
| R2 | Зажигание (P-IG1) |

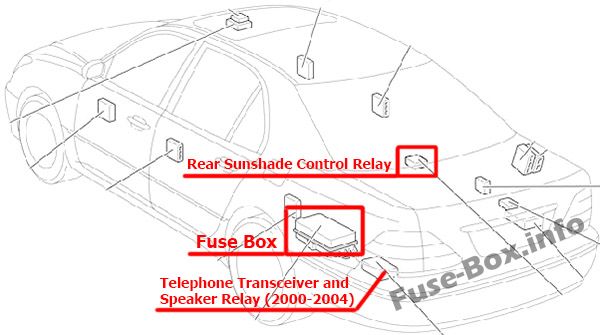

Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

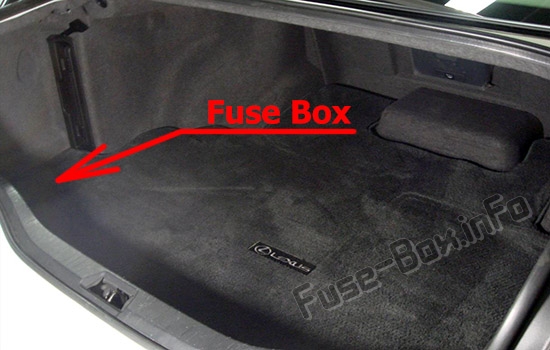

Расположение блока предохранителей
Находится с левой стороны автомобиля, под обшивкой (поднять пол багажника и панель слева).

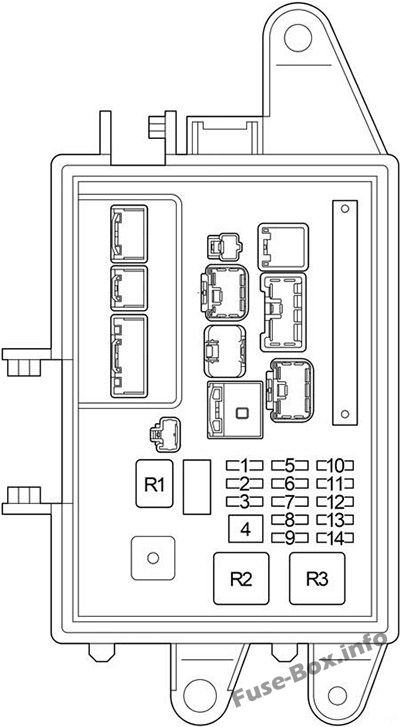

Схема блока предохранителей
| № | Name | A | Схема |
|---|---|---|---|
| 1 | РР ИГ | 7.5 | Система помощи при парковке Lexus, пневматическая подвеска с электронной модуляцией, система защиты от кражи, TEL |
| 2 | РР АСС | 7.5 | Аудиосистема, ТЕЛ. |
| 3 | ЭБУ РР-Б | 7.5 | Задний кондиционер, Противоугонная система, Освещение багажника, Освежение заднего сиденья |
| 4 | - | - | - |
| 5 | RR кондиционер | 7.5 | Задний кондиционер, Очиститель воздуха |
| 6 | РР S/HTR | 20 | 2000-2003 гг.: Подогрев сидений |
| 6 | РР S/HTR | 30 | 2003-2006 гг.: Подогрев сидений, система климат-контроля сидений. |
| 7 | RR S/ОТТЕНОК | 15 | зонтик |
| 8 | ЛЦЭ ЛП | 7.5 | Освещение номерного знака |
| 9 | ЗАДНЯЯ ДВЕРЬ ПРАВАЯ | 20 | 2000-2003 гг.: Электропривод дверных замков, Электростеклоподъемники, Система доводчиков дверей, Освещение дверей. |
| 9 | S/КРЫША | 30 | 2003–2006: Лунная крыша |
| 10 | ТОПЛИВО ОПН | 10 | Система открытия топливного бака, система доводчика крышки багажника |
| 11 | ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ | 20 | 2000-2003 гг.: Электропривод дверных замков, Электростеклоподъемники, Система доводчиков дверей, Освещение дверей. |
| 11 | AMP | 30 | 2003-2006 гг.: Левосторонний руль: Аудиосистема |
| 11 | Р П/СИДЕНЬЕ | 30 | 2003-2006 гг.: Правостороннее рулевое управление: система сидений с электроприводом |
| 12 | Р П/СИДЕНЬЕ | 30 | LHD: система сиденья с электроприводом |
| 13 | ЗАДНЕЕ СИДЕНЬЕ ЛЕВОЕ | 30 | Система сиденья с электроприводом |
| 14 | ЗАДН. СИДЕНЬЕ ПРАВ. | 30 | Система сиденья с электроприводом |
| Реле | |||
| R1 | Аксессуар (L-ACC) | ||
| R2 | Зажигание (L-IG1) | ||
| R2 | Солнцезащитный козырек (RR S/ОТТЕНОК) |

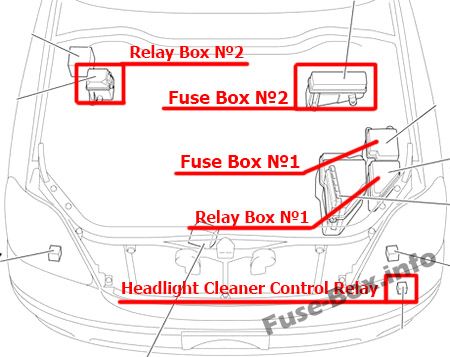

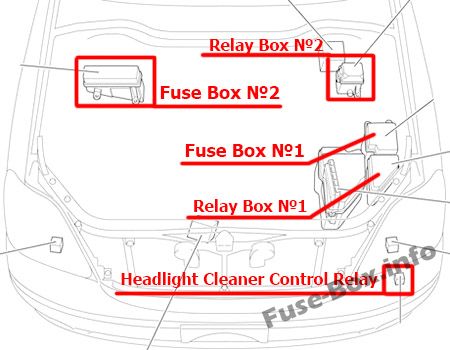

Обзор моторного отсека
Обзор моторного отсека
Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей в моторном отсеке №1
Блок предохранителей в моторном отсеке №1

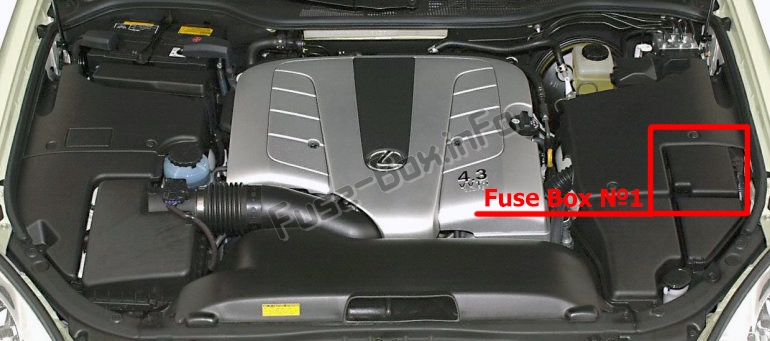

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева).

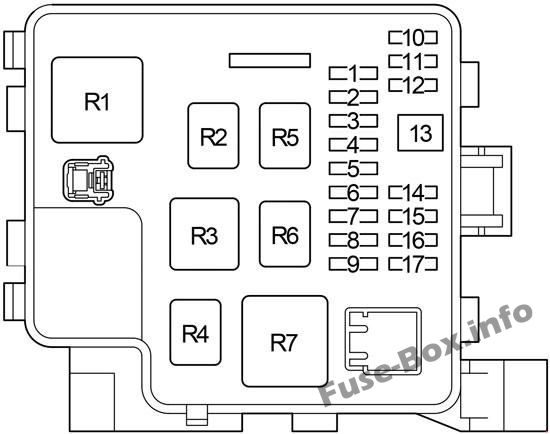

Схема блока предохранителей
| № | Name | A | Схема |
|---|---|---|---|
| 1 | H-LP R LWR | 15 | Правая фара (ближний свет) |
| 2 | H-LP L LWR | 15 | Левая фара (ближний свет) |
| 3 | EFI NO.2 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | STA | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 5 | INJ | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | IGN | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | ФР ИГ | 7.5 | Электрический вентилятор охлаждения, Очиститель фар, Система зарядки, Система запуска, Обогрев заднего стекла |
| 8 | Кондиционер ИГ | 7.5 | Система кондиционирования воздуха |
| 9 | WIP | 30 | Стеклоочиститель |
| 10 | противотуманные фары | 15 | Противотуманные огни |
| 11 | ШАЙБА | 20 | Омыватель ветрового стекла |
| 12 | TAIL | 7.5 | Задние фонари, габаритные огни, Боковые габаритные огни |
| 13 | H-LP. КЛН | 30 | Очиститель фар |
| 14 | EFI NO.1 | 30 | 2000-2003 гг.: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 14 | EFI NO.1 | 25 | 2003-2006 гг.: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 14 | EFI NO.1 | 20 | 2004-2006: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | HORN | 10 | Рога |
| 16 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | H-LP HI | 20 | Фары (дальний свет) |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Размыкание цепи (Топливный насос (C/OPN)) | ||
| R3 | Топливный насос (F/PMP) | ||
| R4 | Зажигание (IG2) | ||
| R5 | Муфта компрессора кондиционера (A/C COMP) | ||
| R6 | Блок управления двигателем (EFI MAIN) | ||
| R7 | Фары (HEAD LP) |
Блок предохранителей в моторном отсеке №2
Блок предохранителей в моторном отсеке №2

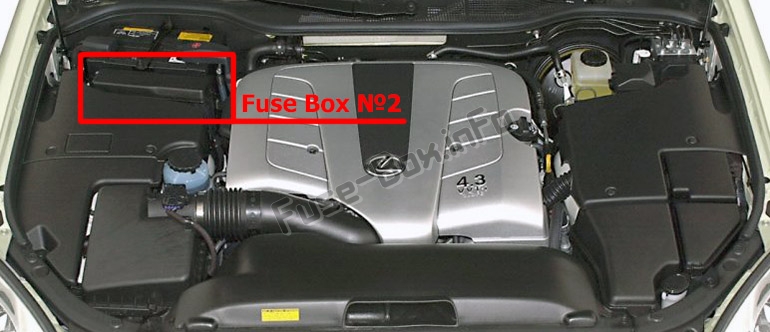

Расположение блока предохранителей
Он расположен в моторном отсеке (справа).

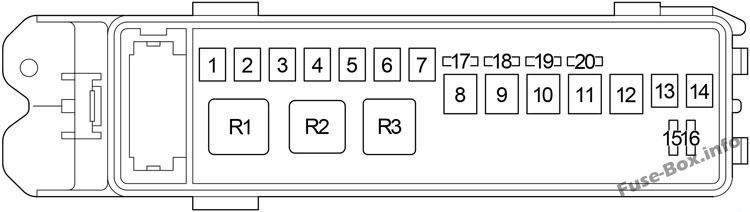

Схема блока предохранителей
| № | Name | A | Схема |
|---|---|---|---|
| 1 | ЛУГ J/B | 50 | 2000-2003 гг.: Все компоненты в "ЗАДН. СИДЕНЬЕ ПРАВ.", "ЗАДНЕЕ СИДЕНЬЕ ЛЕВОЕ", "S/КРЫША", "AMP", "РР ИГ", "ЭБУ РР-Б", "Р П/СИДЕНЬЕ", "RR S /HTR", "RR S/ОТТЕНОК", "RR кондиционер", "РР АСС", "ТОПЛИВО ОПН" и "ЛЦЭ ЛП", задние фонари и стоп-сигналы 2003-2006 гг.: Вентилятор 200 Вт: Все компоненты в "ЗАДН. СИДЕНЬЕ ПРАВ.", "ЗАДНЕЕ СИДЕНЬЕ ЛЕВОЕ", "S/КРЫША", "AMP", "РР ИГ", "ЭБУ РР-Б", "Р П/СИДЕНЬЕ", "РР S/HTR", "RR S/ОТТЕНОК", "RR кондиционер", "РР АСС", "ТОПЛИВО ОПН" и "ЛЦЭ ЛП", задние фонари и стоп-сигналы |
| 2 | АБС 2 | 40 | 2000-2003 гг.: Система контроля устойчивости автомобиля. |
| 2 | АБС 2 | 50 | 2003-2006 гг.: Система контроля устойчивости автомобиля. |
| 3 | НАГРЕВАТЕЛЬ | 50 | Система кондиционирования воздуха |
| 4 | АБС 1 | 40 | 2000-2003 гг.: Система контроля устойчивости автомобиля. |
| 4 | АБС 1 | 30 | 2003-2006 гг.: Система контроля устойчивости автомобиля. |
| 5 | УДАЛЕНИЕ ТУМАНА | 40 | Обогрев заднего стекла |
| 6 | АИРСУС | 40 | Пневмоподвеска с электронной модуляцией |
| 7 | FAN | 50 | 2000-2003 гг.: Система кондиционирования воздуха 2003-2006 гг.: Вентилятор 100 Вт: Система кондиционирования воздуха |
| 8 | R/B | 60 | Все компоненты в "противотуманные фары", "TAIL", "ШАЙБА", "ФР ИГ", "WIP", "H-LP CRN" и "Кондиционер ИГ" |
| 9 | FAN | 80 | Вентилятор 200 Вт: система кондиционирования воздуха |
| 9 | ЛУГ J/B | 60 | 2003-2006 гг.: Вентилятор 100 Вт: Все компоненты в "ЗАДН. СИДЕНЬЕ ПРАВ.", "ЗАДНЕЕ СИДЕНЬЕ ЛЕВОЕ", "S/КРЫША", "AMP", "РР ИГ", "ЭБУ РР-Б", "Р П/СИДЕНЬЕ", "РР S/HTR", "RR S/ОТТЕНОК", "RR кондиционер", "РР АСС", "ТОПЛИВО ОПН" и "ЛЦЭ ЛП", задние фонари и стоп-сигналы |
| 10 | DJ/B | 80 | Все компоненты в "TI & TE", "DP/SEAT", "A/C" "OBD", "STOP", "AM1", "MPX-IG", "АБС-ИГ", "ИЗМЕРЯТЬ", "АИРСУС" , "Д С/ХТР", "БЕЗОПАСНОСТЬ", "ПАНЕЛЬ", "Д Б/АНК", "РОЗЕТКА ПИТАНИЯ", "D-CIG", "Д РР-ИГ" и "D-ACC" |
| 11 | ALT | 140 | Система зарядки |
| 12 | П-Дж/Б | 80 | Все компоненты "ЗАДНЯЯ ДВЕРЬ ПРАВАЯ", "ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ", "Д ДВЕРЬ", "H-LP ур.", "Р ДВЕРЬ", "P S/HTR", "P-IG", "P-ACC", "ПБ/АНК", "P-CIG", "TEL" и "П РР-ИГ" |
| 13 | BATT | 30 | Все компоненты "РАДИО №1", "AM2", "HAZ" и "ЗАМОК СТР." |
| 14 | AM 2 | 30 | 2000-2003 гг.: Стартовая система |
| 14 | ST | 30 | 2003-2006 гг.: Стартовая система |
| 15 | D/C РЕЗКА | 20 | Все компоненты "КУПОЛ", "MPX-B1" и "MPS-B3" |
| 16 | АЛЬТ-С | 5 | Система зарядки |
| 17 | ЗАПАСНОЙ | - | Запасной предохранитель |
| 18 | ЗАПАСНОЙ | - | Запасной предохранитель |
| 19 | ЗАПАСНОЙ | - | Запасной предохранитель |
| 20 | ЗАПАСНОЙ | - | Запасной предохранитель |
| Реле | |||
| R1 | Стартер | ||
| R2 | Пневмоподвеска с электронной модуляцией (AIR SUS) | ||
| R3 | Электрический вентилятор охлаждения (FAN) |

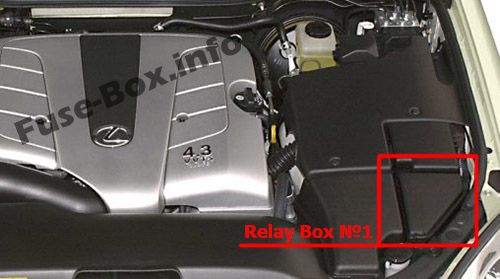

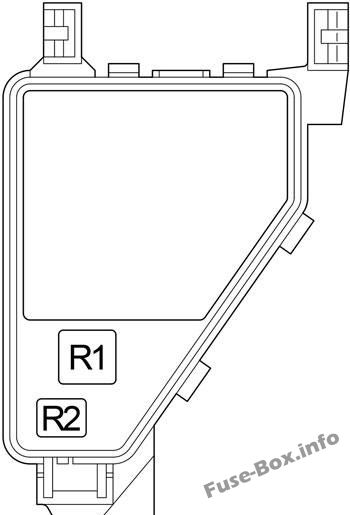

Блок реле моторного отсека №1
Блок реле моторного отсека №1
| № | Реле |
|---|---|
| R1 | Обогрев заднего стекла (УДАЛЕНИЕ ТУМАНА) |
| R2 | - |

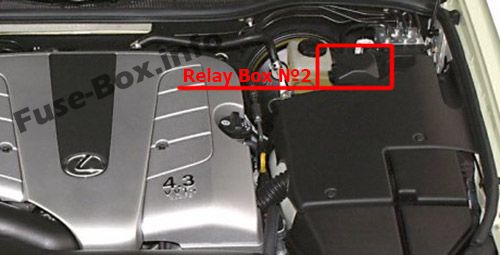

Блок реле моторного отсека №2
Блок реле моторного отсека №2
2000-2003 гг.
2003-2006 гг.
| № | Name | A | Схема |
|---|---|---|---|
| 1 | АБС 3 | 7.5 | 2000-2003 гг.: Система контроля устойчивости автомобиля. |
| Реле | |||
| R1 | - | ||
| R2 | (АБС ССО) | ||
| R3 | (АБС СОЛ) |
