Предохранители и реле Lexus LS460 (XF40, 2007-2009)
Схемы относятся к указанным годам и вариантам Lexus LS460 (XF40, 2007-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus LS 460 2007-2009 гг.
Предохранители прикуривателя (розетка) в Lexus LS460 являются предохранитель №5 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» в блоке предохранителей №1 в салоне, №5 «P-CIG» (прикуриватель) в блоке предохранителей №2 в салоне и предохранители №6 «RR-CIG» (прикуриватель). ), #7 «100/115 В переменного тока» (розетка 100/115V) в блоке предохранителей в багажном отделении.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Блок предохранителей салона №1
Блок предохранителей находится под левой стороной панели приборов, под крышкой.

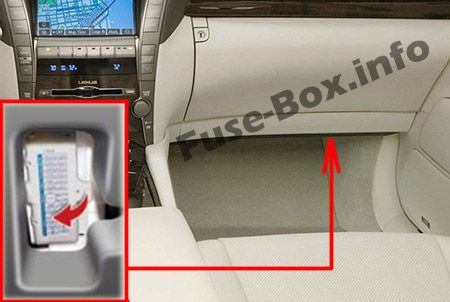

Блок предохранителей салона №2
Он расположен под правой стороной панели приборов, под крышкой.

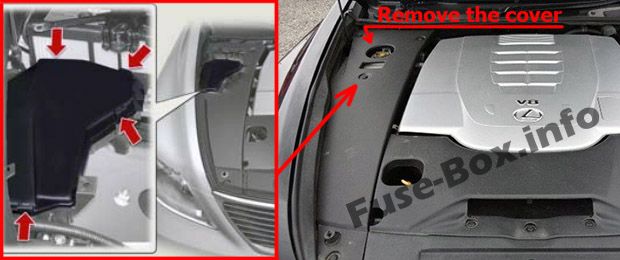

Блок предохранителей в моторном отсеке №1
Блок предохранителей находится в моторном отсеке (слева).

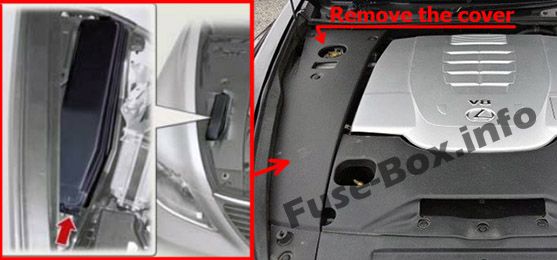

Блок предохранителей в моторном отсеке №2
Он находится в моторном отсеке (слева).

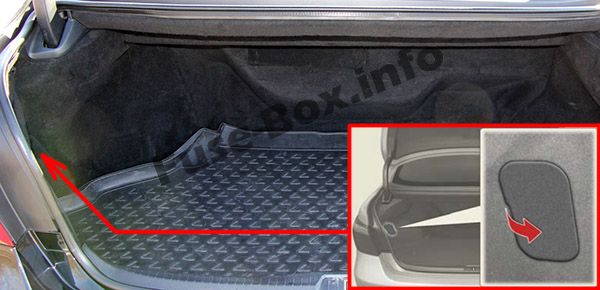

Блок предохранителей в багажном отделении
Блок предохранителей находится в левой части багажного отделения под крышкой.
Схемы блока предохранителей
Схемы блока предохранителей
2007, 2008

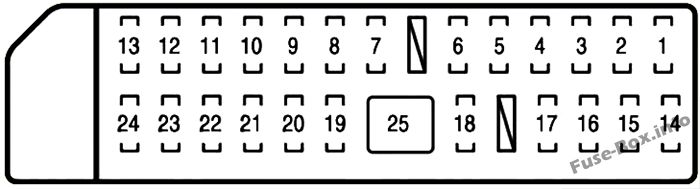

Блок предохранителей салона №1
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | Д-ИГ1-3 | 10 A | Автоматическая коробка передач, система блокировки дверей с электроприводом, система круиз-контроля, тормозная система, система защиты заднего стекла, люк в крыше, ремень безопасности для предотвращения столкновений, подголовники, розетка, указатели поворота, система сиденья с климат-контролем, аудиосистема |
| 2 | Д-ИГ1-2 | 5 A | Система круиз-контроля |
| 3 | Д-ИГ1-4 | 15 A | Стартерная система, система климат-контроля |
| 4 | Д-ИГ1-1 | 5 A | Главный ЭБУ кузова, ремень безопасности для предупреждения столкновений, наклон и телескопическое рулевое управление, система запуска |
| 5 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 A | Розетка |
| 6 | D-ACC | 5 A | Система дверных замков с электроприводом |
| 7 | S/КРЫША | 30 A | Лунная крыша |
| 8 | ТИ&ТЕ | 30 A | Наклон и телескопическое рулевое управление |
| 9 | AM1 | 5 A | Система дверных замков с электроприводом |
| 10 | OBD | 10 A | Бортовая система диагностики |
| 11 | Д П/СИДЕНЬЕ | 30 A | Регулировка переднего сиденья |
| 12 | Д С/ХТР | 20 A | Система сидений с климат-контролем |
| 13 | D РР S/HTR | 30 A | Система сидений с климат-контролем |
| 14 | Д MPX-B1 | 10 A | Счетчики и датчики, регулировка передних сидений, регулировка задних сидений, наклон и телескопическое рулевое управление, система блокировки дверей, система круиз-контроля |
| 15 | DOME | 10 A | Внутреннее освещение, часы |
| 16 | Д MPX-B2 | 10 A | Аудио система |
| 17 | ПАНЕЛЬ | 10 A | Лючок топливного бака, внутреннее освещение, аудиосистема |
| 18 | БЕЗОПАСНОСТЬ | 5 A | Интеллектуальная система доступа с кнопкой запуска, система защиты от кражи |
| 19 | ЗАМОК СТР. | 20 A | Наклон и телескопическое рулевое управление |
| 20 | Д ДВЕРЬ2 | 10 A | Система дверных замков с электроприводом |
| 21 | HAZ | 10 A | Сигнальные огни поворота |
| 22 | D ЗАДНЯЯ ДВЕРЬ | 25 A | Внутреннее освещение, система блокировки дверей с электроприводом, электрические стеклоподъемники |
| 23 | Д ДВЕРЬ 1 | 25 A | Внутреннее освещение, наружное зеркало заднего вида, система блокировки дверей с электроприводом, электрические стеклоподъемники, обогреватель наружного зеркала заднего вида |
| 24 | STOP | 5 A | Стоп-сигналы |
| 25 | AMP | 30 A | Аудио система |

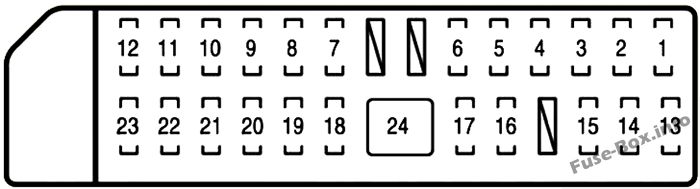

Блок предохранителей салона №2
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | П-ИГ1-2 | 5 A | Аудио система |
| 2 | П-ИГ1-3 | 5 A | VGRS |
| 3 | П-ИГ1-1 | 10 A | Аудиосистема, навигационная система, система блокировки дверей, VGRS, система кондиционирования воздуха, подголовники, ремень безопасности перед столкновением, интуитивная помощь при парковке, система предупреждения о давлении в шинах |
| 4 | П-ИГ1-4 | 10 A | Система сидений с климат-контролем |
| 5 | P-CIG | 15 A | Зажигалка |
| 6 | P-ACC | 5 A | Аудиосистема, навигационная система, часы, система Lexus link, система круиз-контроля |
| 7 | A/C | 10 A | Система кондиционирования воздуха |
| 8 | P S/HTR | 20 A | Система сидений с климат-контролем |
| 9 | P P/SEAT2 | 30 A | Регулировка переднего сиденья |
| 10 | ЗАДНЕЕ СИДЕНЬЕ | 30 A | Регулировка заднего сиденья |
| 11 | P P/СИДЕНЬЕ1 | 30 A | Регулировка переднего сиденья |
| 12 | P РР S/HTR | 30 A | Система сидений с климат-контролем |
| 13 | П ИГ2 | 5 A | Наклон и телескопическое рулевое управление, интеллектуальная система доступа с кнопочным запуском, счетчики и датчики, система управления электроэнергией, система Lexus link |
| 14 | П РР-ИГ2 | 5 A | Бортовая система диагностики, система Lexus link |
| 15 | П МПХ-Б | 10 A | Система дверных замков с электроприводом, регулировка передних сидений, регулировка задних сидений, VGRS, интеллектуальная система доступа с кнопочным запуском, система запуска, интуитивно понятная система помощи при парковке |
| 16 | АИРСУС | 20 A | Пневмоподвеска с электронной модуляцией |
| 17 | AM2 | 10 A | Система дверных замков с электроприводом |
| 18 | РАДИО №1 | 20 A | Система кондиционирования воздуха, навигационная система, система Lexus link |
| 19 | PMG | 5 A | Система управления электроэнергией |
| 20 | P-D/C РЕЗКА | 5 A | Переключатель фар, стеклоочиститель и омыватель ветрового стекла, звуковой сигнал, наклон и телескопическое рулевое управление, электрические стеклоподъемники, система блокировки дверей с электроприводом, дверной солнцезащитный козырек, задний солнцезащитный козырек, регулировка заднего сиденья, переключатели на рулевом колесе |
| 21 | Р ДВЕРЬ 2 | 10 A | Система дверных замков с электроприводом |
| 22 | П РР ДВЕРЬ | 25 A | Внутреннее освещение, система блокировки дверей с электроприводом, электрические стеклоподъемники |
| 23 | Р ДВЕРЬ 1 | 25 A | Внутреннее освещение, наружное зеркало заднего вида, система блокировки дверей с электроприводом, электрические стеклоподъемники, обогреватель наружного зеркала заднего вида |
| 24 | AMP | 30 A | Аудио система |

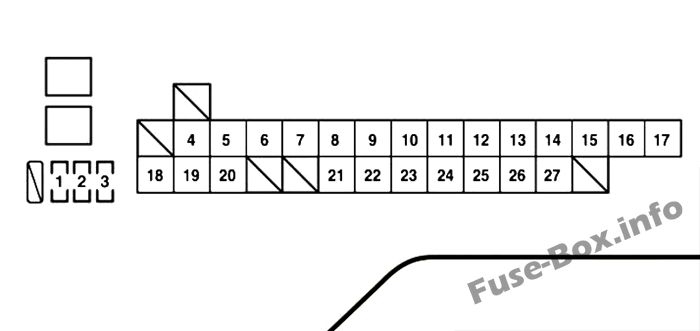

Блок предохранителей в моторном отсеке №1
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | ПТК HTR3 | 25 A | PTC-нагреватель |
| 2 | ПТК HTR1 | 25 A | PTC-нагреватель |
| 3 | VSSR | 5 A | Система управления электроэнергией |
| 4 | ALT | 180 А | ЭЙР СУС. HTR, УДАЛЕНИЕ ТУМАНА, ВЕНТИЛЯТОР № 1, H-LP CLN, ПТК ХТР 2, ПТК ХТР, RR кондиционер, Э/Г RM1, DJ/B ALT, PJ/B ALT, ЛУГ-J/B АЛЬТЕРНАТИВНЫЙ |
| 5 | PJ/B ALT | 60 A | P P/СИДЕНЬЕ1, P P/SEAT 2, A/C, ЗАДНЕЕ СИДЕНЬЕ, П-ИГ1-1, П-ИГ1-2, П-ИГ1-3, П-ИГ1-4, P-ACC, P-CIG, AIR SUS , система климат-контроля сидений |
| 6 | FAN NO.1 | 80 A | Электрическое охлаждение Ян |
| 7 | Э/Г RM1 | 80 A | DEICEER, WIP, Э/Г РМ-ИГ1-1. Э/Г РМ-ИГ1-2, NV-IR, противотуманные фары, FR CTRL ALT, АБС МТР1 |
| 8 | DJ/B ALT | 80 A | OBD, Д П/СИДЕНЬЕ, ТИ&ТЕ, AM1, S/КРЫША, Д-ИГ1-1, Д-ИГ1-2, Д-ИГ1-3, Д-ИГ1-4, D-ACC, ВЫХОД ЭЛЕКТРОПИТАНИЯ, ПАНЕЛЬ, сиденье с климат-контролем система |
| 9 | ПТК ХТР | 60 A | ПТК ХТР 1, ПТК ХТР 3 |
| 10 | ЛУГ-J/B АЛЬТЕРНАТИВНЫЙ | 50 A | PTL, ПРАВОЕ СИДЕНЬЕ, Б/АНК, ТОПЛИВО ОПН, RR S/ОТТЕНОК, PSB, РР-ИГ1-1, РР-ИГ1-2, РР-ИГ1-3, РР-АКК, RR-CIG |
| 11 | RR кондиционер | 30 A | Система кондиционирования воздуха |
| 12 | АИРСУС | 40 A | Пневмоподвеска с электронной модуляцией |
| 13 | HTR | 50 A | Система кондиционирования воздуха |
| 14 | ФИЛЬТР ШУМА | 40 A | Конденсатор |
| 15 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 16 | ПТК ХТР 2 | 50 A | PTC-нагреватель |
| 17 | H-LP CLN | 30 A | Очиститель фар |
| 18 | EPS | 80 A | EPS |
| 19 | EFI | 80 A | VVT, ETCS, АБС ГЛАВНАЯ1. ЭДУ1. EDU2, A/F, ЭБУ-ИГ, IGN, INJ, П-Дж/Б |
| 20 | Э/Г РМ Б | 80 A | Д/З ВЫРЕЗ 1, ПЕРЕДН. КОНТР. БАТ.. ЭБУ EPS, АБС ГЛАВНАЯ 2, АБС МТР2, ST. H-LP РЛ, H-LP ЛЛ |
| 21 | EFI NO.1 | 40 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | Э/ГРМ B2 | 30 A | ГЛАВНАЯ АБС 3. ЭБУ EPS, D/C ВЫРЕЗАТЬ 2 |
| 23 | DJ/B B | 40 A | D-DOOR 1, HAZ, D-DOOR 2, ЗАМОК СТР., СТОП, БЕЗОПАСНОСТЬ |
| 24 | ПРОУШИНА J/B B | 40 A | СТОП LP1. СТОП ЛП 2, ХВОСТ, Э-ПКБ, конденсатор |
| 25 | П-Дж/Б Б | 40 A | Р ДВЕРЬ 1.PRR DOOR, AM2, РАДИО №1, P-D/C РЕЗКА, Р ДВЕРЬ 2, PMG, AMP |
| 26 | VGRS | 40 A | VGRS |
| 27 | БАТ ВБ | 30 A | VSSR |

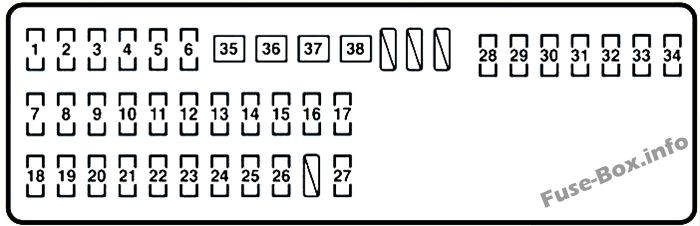

Блок предохранителей в моторном отсеке №2
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | ДЕИЛЬЕР | 25 A | Антиобледенитель стеклоочистителя |
| 2 | WIP | 30 A | Стеклоочиститель |
| 3 | АБС ГЛАВНАЯ 2 | 10 A | АБС, VSC, VDIM |
| 4 | IGCT1 | 25 A | Интеллектуальная система доступа с кнопкой запуска |
| 5 | ЭБУ ЭБУ | 10 A | EPS |
| 6 | ПЕРЕДН. КОНТР. БАТ. | 30 A | Фары дальнего света, рожки |
| 7 | Э/Г РМ-ИГ1-2 | 10 A | AFS, дальний свет фар, габаритные огни, боковые габаритные огни, звуковые сигналы, сигнализация, омыватель ветрового стекла, выхлопная система, очиститель фар |
| 8 | Э/Г РМ-ИГ1-1 | 10 A | Система зарядки, EPS, электровентиляторы охлаждения, AFS |
| 9 | H-LP ЛЛ | 15 A | Ближний свет фар |
| 10 | АБС ГЛАВНАЯ1 | 10 A | Тормозная система, ремень безопасности перед столкновением |
| 11 | H-LP РЛ | 15 A | Ближний свет фар |
| 12 | ETCS | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | НВ ИК | 10 A | Система круиз-контроля |
| 14 | IGN | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, тормозная система, система подушек безопасности |
| 15 | ЭБУ-ИГ | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы, ремень безопасности для предотвращения столкновения, система зарядки |
| 16 | Д/З ВЫРЕЗ 1 | 30 A | ЭБУ-Б, Д MPX-B1, D MPX-B 2, П МПХ-Б, RR MPX-B 1, RR MPX-B 2, КУПОЛ |
| 17 | ЭБУ-Б | 10 A | Дальний свет фар, габаритные огни, звуковой сигнал, сигнализация, омыватель ветрового стекла, ремень безопасности перед столкновением, очиститель фар |
| 18 | A/F | 15 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, выхлопная система |
| 19 | EDU2 | 25 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | FR CTRL ALT | 20 A | Омыватель лобового стекла, сигнализация, омыватель фар, габаритные огни, боковые габаритные огни |
| 21 | EDU1 | 25 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | РЕЛЬЕФ ВЛВ | 10 A | Топливная система |
| 23 | противотуманные фары | 15 A | Передние противотуманные фары |
| 24 | Кондиционер W/P | 10 A | Система кондиционирования, электрические вентиляторы охлаждения |
| 25 | H-LP ур. | 10 A | Разрядные фары, дальний свет фар, габаритные огни, боковые габаритные огни, звуковые сигналы, сигнализация, омыватель лобового стекла |
| 26 | П-Дж/Б | 10 A | PIG2.PRR-IG2 |
| 27 | INJ | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 28 | D/C ВЫРЕЗАТЬ 2 | 30 A | ПМПКС-Б, РРЭКУ-Б |
| 29 | ЭБУ-Б2 | 5 A | Тормозная система |
| 30 | АБС ГЛАВНАЯ 3 | 10 A | Тормозная система, ремень безопасности перед столкновением |
| 31 | ЭФИ ГЛАВНЫЙ 2 | 25 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, выхлопная система |
| 32 | ЭФИ ГЛАВНАЯ | 25 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливная система |
| 33 | EFI | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливная система |
| 34 | ЭФИ-Б | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 35 | ST | 30 A | Стартовая система |
| 36 | АБС МТР1 | 50 A | Тормозная система |
| 37 | АБС МТР2 | 50 A | Тормозная система |
| 38 | VVT | 40 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |

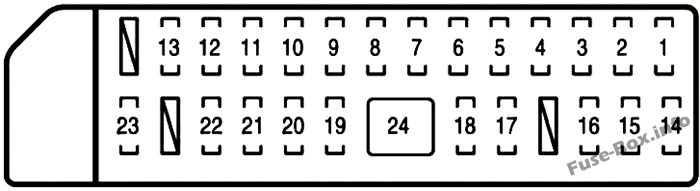

Блок предохранителей в багажном отделении
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | РР-ИГ1-3 | 10 A | Система сидений с климат-контролем |
| 2 | РР-ИГ1-4 | 10 A | Регулировка заднего сиденья |
| 3 | РР-ИГ1-2 | 10 A | Система дверных замков с электроприводом, холодильная камера, система кондиционирования воздуха |
| 4 | РР-ИГ1-1 | 5 A | Конденсатор, тормозная система, регулировка заднего сиденья |
| 5 | РР-АКК | 5 A | Аудиосистема, развлекательная система для пассажиров задних сидений |
| 6 | RR-CIG | 15 A | Зажигалка |
| 7 | 100/115 В переменного тока | 15 A | Розетка |
| 8 | ПРАВОЕ СИДЕНЬЕ | 30 A | Регулировка заднего сиденья |
| 9 | Б/АНК | 10 A | Плечевой анкер |
| 10 | RR S/ОТТЕНОК | 10 A | Задний солнцезащитный козырек |
| 11 | PSB | 30 A | Ремень безопасности перед столкновением |
| 12 | PTL | 30 A | Электропривод открывания и закрывания багажника |
| 13 | ТОПЛИВО ОПН | 15 A | Устройство открывания лючка топливного бака, устройство открывания и закрывания багажника с электроприводом |
| 14 | РР MPX-B1 | 10 A | Аудиосистема, развлекательная система для пассажиров задних сидений, электропривод открывания и закрывания багажника |
| 15 | РР MPX-B2 | 5 A | Система блокировки дверей с электроприводом, регулировка заднего сиденья, внутреннее освещение, электропривод открывания и закрывания багажника, сигнализация |
| 16 | IGCT3 | 5 A | — |
| 17 | ВЕНТИЛЯТОР КРЫСЫ | 20 A | Фартрир. охлаждающий вентилятор |
| 18 | B-ВЕНТИЛЯТОР РЛИ | 5 A | Электрический вентилятор охлаждения |
| 19 | ЭБУ РР-Б | 5 A | Подсветка пряжки ремня безопасности, подсветка багажника |
| 20 | АБС ГЛАВНАЯ4 | 10 A | Конденсатор |
| 21 | СТОП LP1 | 10 A | Стоп-сигналы, фонари заднего хода |
| 22 | СТОП ЛП 2 | 10 A | Стоп-сигналы, высокие стоп-сигналы |
| 23 | TAIL | 5 A | Задние фонари, подсветка номерного знака |
| 24 | Э-ПКБ | 30 A | Тормозная система |
2009
Блок предохранителей салона №1
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | Д-ИГ1-3 | 10 A | Автоматическая коробка передач, система блокировки дверей с электроприводом, система круиз-контроля, тормозная система, обогреватель заднего стекла, люк в крыше, ремень безопасности перед столкновением, подголовники, розетка, указатели поворота, система климат-контроля, аудиосистема |
| 2 | Д-ИГ1-2 | 5 A | Система круиз-контроля |
| 3 | Д-ИГ1-4 | 15 A | Стартерная система, система климат-контроля |
| 4 | Д-ИГ1-1 | 5 A | Главный ЭБУ кузова, ремень безопасности для предупреждения столкновений, наклоняемая и телескопическая рулевая колонка, система запуска |
| 5 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 A | Розетка |
| 6 | D-ACC | 5 A | Мультиплексная система связи |
| 7 | S/КРЫША | 30 A | Лунная крыша |
| 8 | ТИ&ТЕ | 30 A | Наклон и телескопическая рулевая колонка |
| 9 | AM1 | 5 A | Система дверных замков с электроприводом |
| 10 | OBD | 10 A | Бортовая система диагностики |
| 11 | Д П/СИДЕНЬЕ | 30 A | Регулировка переднего сиденья |
| 12 | Д С/ХТР | 20 A | Система сидений с климат-контролем |
| 13 | D РР S/HTR | 30 A | Система сидений с климат-контролем |
| 14 | Д MPX-B1 | 10 A | Приборы и датчики, регулировка передних сидений, регулировка задних сидений, наклон и телескопическая рулевая колонка, система дверных замков с электроприводом, система круиз-контроля |
| 15 | DOME | 10 A | Внутреннее освещение, часы |
| 16 | Д MPX-B2 | 10 A | Аудио система |
| 17 | ПАНЕЛЬ | 10 A | Лючок топливного бака, внутреннее освещение, аудиосистема |
| 18 | БЕЗОПАСНОСТЬ | 5 A | Интеллектуальная система доступа с кнопкой запуска |
| 19 | ЗАМОК СТР. | 20 A | Система блокировки руля |
| 20 | Д ДВЕРЬ2 | 10 A | Система дверных замков с электроприводом |
| 21 | HAZ | 10 A | Аварийные мигалки |
| 22 | D ЗАДНЯЯ ДВЕРЬ | 25 A | Внутреннее освещение, система блокировки дверей с электроприводом, электрические стеклоподъемники |
| 23 | Д ДВЕРЬ1 | 25 A | Внутреннее освещение, наружное зеркало заднего вида, система блокировки дверей с электроприводом, электрические стеклоподъемники, обогреватель наружного зеркала заднего вида |
| 24 | STOP | 5 A | Стоп-сигналы |
| 25 | AMP | 30 A | Аудио система |
Блок предохранителей салона №2
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | П-ИГ1-2 | 5 A | Аудио система |
| 2 | П-ИГ1-3 | 5 A | VGRS |
| 3 | П-ИГ1-1 | 10 A | Аудиосистема, навигационная система, система блокировки дверей, система кондиционирования воздуха, подголовники, ремень безопасности перед столкновением, интуитивная помощь при парковке, система предупреждения о давлении в шинах |
| 4 | П-ИГ1-4 | 10 A | Система сидений с климат-контролем |
| 5 | P-CIG | 15 A | Зажигалка |
| 6 | P-ACC | 5 A | Аудиосистема, навигационная система, часы, система Lexus link, система круиз-контроля |
| 7 | A/C | 10 A | Система кондиционирования воздуха |
| 8 | P S/HTR | 20 A | Система сидений с климат-контролем |
| 9 | P P/SEAT2 | 30 A | Регулировка переднего сиденья |
| 10 | ЗАДНЕЕ СИДЕНЬЕ | 30 A | Регулировка заднего сиденья |
| 11 | P P/СИДЕНЬЕ1 | 30 A | Регулировка переднего сиденья |
| 12 | P РР S/HTR | 30 A | Система сидений с климат-контролем |
| 13 | П ИГ2 | 5 A | Наклонная и телескопическая рулевая колонка, интеллектуальная система доступа с кнопочным запуском, счетчики и датчики, система управления электропитанием, система Lexus link |
| 14 | П РР-ИГ2 | 5 A | Бортовая система диагностики, система Lexus link |
| 15 | П МПХ-Б | 10 A | Система дверных замков с электроприводом, регулировка передних сидений, регулировка задних сидений, VGRS, интеллектуальная система доступа с кнопочным запуском, система запуска, интуитивно понятная система помощи при парковке |
| 16 | АИРСУС | 20 A | Пневмоподвеска с электронной модуляцией |
| 17 | AM2 | 5 A | Мультиплексная система связи |
| 18 | РАДИО №1 | 20 A | Система кондиционирования воздуха, навигационная система, система Lexus link |
| 19 | PMG | 5 A | Система управления электроэнергией |
| 20 | P-D/C РЕЗКА | 5 A | Переключатель фар, стеклоочиститель и омыватель ветрового стекла, звуковой сигнал, наклон и телескопическая рулевая колонка, электрические стеклоподъемники, система блокировки дверей с электроприводом, дверной солнцезащитный козырек, задний солнцезащитный козырек, регулировка заднего сиденья, переключатели на рулевом колесе |
| 21 | Р ДВЕРЬ2 | 10 A | Система дверных замков с электроприводом |
| 22 | П РР ДВЕРЬ | 25 A | Внутреннее освещение, система блокировки дверей с электроприводом, электрические стеклоподъемники |
| 23 | Р ДВЕРЬ 1 | 25 A | Внутреннее освещение, наружное зеркало заднего вида, система блокировки дверей с электроприводом, электрические стеклоподъемники, обогреватель наружного зеркала заднего вида |
| 24 | AMP | 30 A | Аудио система |
Блок предохранителей в моторном отсеке №1
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | ПТК ХТР 3 | 25 A | PTC-нагреватель |
| 2 | ПТК ХТР 1 | 25 A | PTC-нагреватель |
| 3 | VSSR | 5 A | Система управления электроэнергией |
| 4 | ALT | 180 А | AIR SUS, HTR, УДАЛЕНИЕ ТУМАНА, FAN NO.1, H-LP CLN, ПТК ХТР 2, ПТК ХТР, RR кондиционер, Э/Г RM1, DJ/B ALT, PJ/B ALT, ЛУГ-J/B АЛЬТЕРНАТИВНЫЙ |
| 5 | ПТК ХТР | 60 A | ПТК ХТР 1. ПТК ХТР 3 |
| 6 | FAN NO.1 | 80 A | Электрические вентиляторы охлаждения |
| 7 | Э/ГРМ1 | 80 A | ДЕИЛЬЕР, WIP, Э/Г РМ-ИГ1-1, Э/Г РМ-ИГ1-2, НВ ИК, противотуманные фары, FR CTRL ALT, АБС МТР1 |
| 8 | DJ/B ALT | 80 A | OBD, Д П/СИДЕНЬЕ, ТИ&ТЕ, AM1, Д С/ХТР, S/КРЫША, D РР S/HTR, Д-ИГ1-1, Д-ИГ1-2, Д-ИГ1-3, Д-ИГ1-4, D- ACC, ВЫХОД ЭЛЕКТРОПИТАНИЯ, ПАНЕЛЬ |
| 9 | PJ/B ALT | 60 A | P P/SEAT 1, P P/SEAT 2, A/C, ЗАДНЕЕ СИДЕНЬЕ, P S/HTR, P РР S/HTR, П-ИГ1-1, П-ИГ1-2, П-ИГ1-3, П-ИГ1-4 , P-ACC, P-CIG, ВОЗДУХ SUS |
| 10 | ЛУГ-J/B АЛЬТЕРНАТИВНЫЙ | 50 A | PTL, ПРАВОЕ СИДЕНЬЕ, Б/АНК, ТОПЛИВО ОПН, RR S/ОТТЕНОК, PSB, РР-ИГ1-1, РР-ИГ1-2, РР-ИГ1-3, РР-ИГ1-4, РР-АКК, RR-CIG , 100/115 В переменного тока |
| 11 | RR кондиционер | 30 A | Система кондиционирования воздуха в задней части салона |
| 12 | АИРСУС | 40 A | Пневмоподвеска с электронной модуляцией |
| 13 | HTR | 50 A | Система кондиционирования воздуха |
| 14 | ФИЛЬТР ШУМА | 40 A | — |
| 15 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 16 | ПТК ХТР 2 | 50 A | PTC-нагреватель |
| 17 | H-LP CLN | 30 A | Очиститель фар |
| 18 | Э/Г РМ Б | 80 A | Д/З ВЫРЕЗ 1, ПЕРЕДН. КОНТР. БАТ., ЭБУ ЭБУ, АБС ГЛАВНАЯ 2, АБС МТР2, ST, H-LP РЛ, H-LP ЛЛ, H-LP ур. |
| 19 | EFI | 80 A | VVT, ETCS, ABS MAIN 1, EDU1, EDU2, A/F, ЭБУ-ИГ, IGN, INJ, П-Дж/Б |
| 20 | EPS | 80 A | преобразователь постоянного тока в постоянный |
| 21 | EFI NO.1 | 40 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | Э/Г РМ B2 | 30 A | АБС ГЛАВНАЯ 3, ЭБУ-Б2, D/C ВЫРЕЗАТЬ 2 |
| 23 | DJ/B B | 40 A | D-DOOR 1, D ЗАДНЯЯ ДВЕРЬ, HAZ, D-DOOR 2, ЗАМОК СТР., STOP, БЕЗОПАСНОСТЬ |
| 24 | ПРОУШИНА J/B B | 40 A | СТОП LP 1, СТОП LP 2, ХВОСТ, Э-ПКБ, ABS MAIN 4 |
| 25 | П-Дж/Б Б | 40 A | Р ДВЕРЬ 1, П РР ДВЕРЬ, AM2, РАДИО №1, P-D/C РЕЗКА, Р ДВЕРЬ 2, PMG, AMP |
| 26 | VGRS | 40 A | VGRS |
| 27 | БАТ ВБ | 30 A | VSSR |
Блок предохранителей в моторном отсеке №2
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | ДЕИЛЬЕР | 25 A | Антиобледенитель стеклоочистителя |
| 2 | WIP | 30 A | Стеклоочиститель |
| 3 | АБС ГЛАВНАЯ 2 | 10 A | АБС, VSC, VDIM |
| 4 | IGCT1 | 25 A | Интеллектуальная система доступа с кнопкой запуска |
| 5 | ЭБУ ЭБУ | 10 A | EPS |
| 6 | ПЕРЕДН. КОНТР. БАТ. | 30 A | Фары дальнего света, рожки |
| 7 | Э/Г РМ-ИГ1-2 | 10 A | AFS, дальний свет фар, габаритные огни, боковые габаритные огни, звуковые сигналы, омыватель ветрового стекла, выхлопная система, очиститель фар |
| 8 | Э/Г РМ-ИГ1-1 | 10 A | Система запуска, EPS, электровентиляторы охлаждения, AFS |
| 9 | H-LP ЛЛ | 15 A | Ближний свет фары (левый) |
| 10 | АБС ГЛАВНАЯ1 | 10 A | Тормозная система, ремень безопасности перед столкновением |
| 11 | H-LP РЛ | 15 A | Ближний свет фары (правый) |
| 12 | ETCS | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | НВ ИК | 10 A | Система круиз-контроля |
| 14 | IGN | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, тормозная система, система подушек безопасности SRS |
| 15 | ЭБУ-ИГ | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы, ремень безопасности для предотвращения столкновения, система зарядки |
| 16 | Д/З ВЫРЕЗ 1 | 30 A | ЭБУ-B, Д MPX-B1, D MPX-B 2, КУПОЛ |
| 17 | ЭБУ-Б | 10 A | Дальний свет фар, габаритные огни, звуковые сигналы, омыватель ветрового стекла, ремень безопасности перед столкновением, очиститель фар |
| 18 | A/F | 15 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, выхлопная система |
| 19 | EDU2 | 25 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | FR CTRL ALT | 20 A | Омыватель ветрового стекла, очиститель фар, габаритные огни, боковые габаритные огни |
| 21 | EDU1 | 25 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | РЕЛЬЕФ ВЛВ | 10 A | Топливная система |
| 23 | противотуманные фары | 15 A | Передние противотуманные фары |
| 24 | Кондиционер W/P | 10 A | Система кондиционирования, электрические вентиляторы охлаждения |
| 25 | H-LP ур. | 10 A | Разрядные фары, дальний свет фар, габаритные огни, боковые габаритные огни, звуковые сигналы, омыватель лобового стекла |
| 26 | П-Дж/Б | 10 A | PIG2, ПРР-IG2 |
| 27 | INJ | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 28 | D/C ВЫРЕЗАТЬ 2 | 30 A | П МПХ-Б, РР MPX-B1, РР MPX-B2 |
| 29 | ЭБУ-Б2 | 5 A | Тормозная система |
| 30 | АБС ГЛАВНАЯ 3 | 10 A | Тормозная система, ремень безопасности перед столкновением |
| 31 | ЭФИ ГЛАВНЫЙ 2 | 25 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, выхлопная система |
| 32 | ЭФИ ГЛАВНАЯ | 25 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливная система |
| 33 | EFI | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливная система |
| 34 | ЭФИ-Б | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 35 | ST | 30 A | Стартовая система |
| 36 | АБС МТР1 | 50 A | Тормозная система |
| 37 | АБС МТР2 | 50 A | Тормозная система |
| 38 | VVT | 40 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
Блок предохранителей в багажном отделении
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | РР-ИГ1-3 | 10 A | Система сидений с климат-контролем |
| 2 | РР-ИГ1-4 | 10 A | Регулировка заднего сиденья |
| 3 | РР-ИГ1-2 | 10 A | Система дверных замков с электроприводом, холодильная камера, система кондиционирования воздуха |
| 4 | РР-ИГ1-1 | 5 A | Конденсатор, тормозная система, ремень безопасности перед столкновением, регулировка заднего сиденья |
| 5 | РР-АКК | 5 A | Аудиосистема, развлекательная система для пассажиров задних сидений |
| 6 | RR-CIG | 15 A | Зажигалка |
| 7 | 100/115 В переменного тока | 15 A | Розетка |
| 8 | ПРАВОЕ СИДЕНЬЕ | 30 A | Регулировка заднего сиденья |
| 9 | Б/АНК | 10 A | Плечевой анкер |
| 10 | RR S/ОТТЕНОК | 10 A | Задний солнцезащитный козырек |
| 11 | PSB | 30 A | Ремень безопасности перед столкновением |
| 12 | PTL | 30 A | Электропривод открывания и закрывания багажника |
| 13 | ТОПЛИВО ОПН | 15 A | Устройство открывания лючка топливного бака, устройство открывания и закрывания багажника с электроприводом |
| 14 | РР MPX-B1 | 10 A | Аудиосистема, развлекательная система для пассажиров задних сидений, электропривод открывания и закрывания багажника |
| 15 | РР MPX-B2 | 5 A | Система дверных замков с электроприводом, регулировка заднего сиденья, внутреннее освещение, электропривод открывания и закрывания багажника |
| 16 | IGCT3 | 5 A | — |
| 17 | ВЕНТИЛЯТОР КРЫСЫ | 20 A | Фартрир. охлаждающий вентилятор |
| 18 | B-ВЕНТИЛЯТОР РЛИ | 5 A | Электрический вентилятор охлаждения |
| 19 | ЭБУ РР-Б | 5 A | Подсветка пряжки ремня безопасности, подсветка багажника |
| 20 | АБС ГЛАВНАЯ4 | 10 A | Конденсатор |
| 21 | СТОП LP1 | 10 A | Стоп-сигналы, фонари заднего хода |
| 22 | СТОП ЛП 2 | 10 A | Стоп-сигналы, высокие стоп-сигналы |
| 23 | TAIL | 5 A | Задние фонари, подсветка номерного знака |
| 24 | Э-ПКБ | 30 A | Тормозная система |
