Предохранители и реле Lexus LX450 (J80, 1996-1997)

Схемы относятся к указанным годам и вариантам Lexus LX450 (J80, 1996-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.

Расположение предохранителей Lexus LX 450 1996-1997 гг.

Расположение предохранителей Lexus LX 450 1996-1997 гг.

Предохранитель прикуривателя (розетки) в Lexus LX450 Это предохранитель №1 «CIG» в блоке предохранителей панели приборов.

Блок предохранителей в салоне

Расположение блока предохранителей

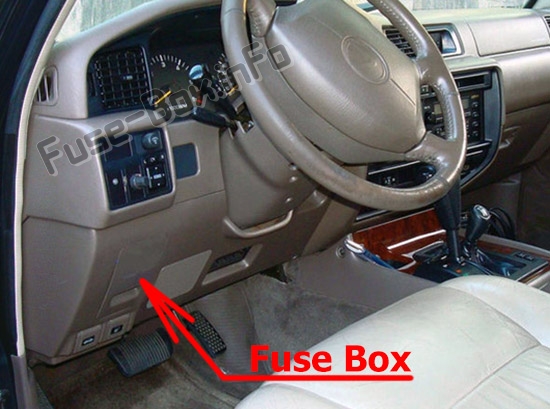

Блок предохранителей находится за крышкой на панели приборов со стороны водителя.Расположение блока предохранителей

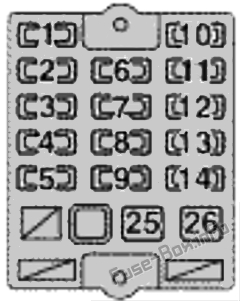

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№NameАмпер РейтингОписание
1CIG15Зажигалка;
Зеркала заднего вида с электроприводом;
Цифровой дисплей часов;
Радио;
кассетный магнитофон;
силовая антенна;
Система блокировки переключения АКПП;
Система подушек безопасности SRS
2TAIL15задние фонари;
подсветка номерного знака;
Парковочные и передние боковые габаритные огни;
подсветка панели приборов;
Часы;
Освещение перчаточного ящика
3OBD15Бортовая система диагностики
4STOP10стоп-сигналы;
система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива;
Устройство отключения круиз-контроля;
Система блокировки переключения передач автоматической коробки передач
5УДАЛЕНИЕ ТУМАНА20Обогрев заднего стекла
6ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ20Стеклоочистители и омыватели лобового стекла;
Стеклоочиститель и омыватель заднего стекла
7ИЗМЕРЯТЬ10Датчики и счетчики;
Индикаторы напоминания о сервисном обслуживании и предупреждающие зуммеры (кроме сигнальных ламп разгрузки и открытых дверей);
Фонари заднего хода
8TURN7.5Сигнальные огни поворота
9ЭБУ-ИГ10Система круиз-контроля
10ЭБУ-Б10Система подушек безопасности SRS
11ЗАДНИЙ- HTR20Система кондиционирования воздуха
12IGN7.5система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива;
система контроля выбросов;
Система подушек безопасности SRS
13A.C.10Система кондиционирования воздуха
14DIFF30Система блокировки дифференциала
25FL НАГРЕВАТЕЛЬ40Система кондиционирования воздуха
26СИЛА ФЛ30Электрические стеклоподъемники;
Система дверных замков с электроприводом;
Электрическая лунная крыша

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

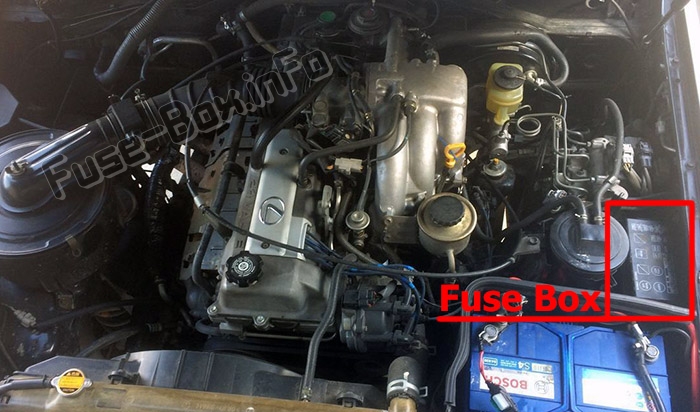

Он находится рядом с батареей.Расположение блока предохранителей

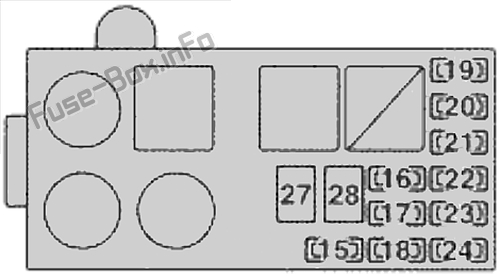

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
№NameАмпер РейтингОписание
15EFI15Канада:
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
16ОБВИНЕНИЕ7.5США.:
Система зарядки;
Индикатор разрядки
16DRL7.5Канада:
Система дневных ходовых огней
17EFI15США.:
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
17РАДИО20Канада:
Аудио система
18КДС–ВЕНТИЛЯТОР20США.:
Не используется
18TEL15Канада:
телефон
19ГОЛОВА (ПРАВАЯ)15США.:
Правые фары
19ГОЛОВКА (ПРАВАЯ-UPR)15Канада:
Правые фары (дальний свет)
20ГОЛОВА (ЛЕВАЯ)15США.:
Левые фары
20ГОЛОВКА (ЛЕВАЯ-UPR)15Канада:
Левые фары (дальний свет)
21РАДИО20США.:
Аудио система
21ГОЛОВКА (ПРАВАЯ-UWR)15Канада:
Правые фары (ближний свет)
22TEL15США.:
телефон
22ГОЛОВКА (ЛЕВАЯ-UWR)15Канада:
Левые фары (ближний свет)
23HAZ-РОГ15Аварийные мигалки;
Рога
24DOME10Внутреннее освещение;
Персональный свет;
Освещение багажного отделения;
Подсветка замка зажигания;
сигнальная лампа открытой двери;
Часы;
Радио;
кассетный магнитофон;
силовая антенна;
Огни тщеславия
27AM 150Все компоненты в цепях "CIG", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ИЗМЕРЯТЬ", "TURN", "EGU-IG", "REAR-HTR", "IGN", "DIFF" и "СИЛА ФЛ"
28ABS60Антиблокировочная тормозная система
