Предохранители и реле Lexus LX470 (J100, 1998-2002)
Схемы относятся к указанным годам и вариантам Lexus LX470 (J100, 1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus LX 470 1998-2002 гг.
Предохранители прикуривателя (розетки) в Lexus LX470 являются предохранители № 34 «СИГАРА» (прикуриватель) и № 46 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетки питания) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

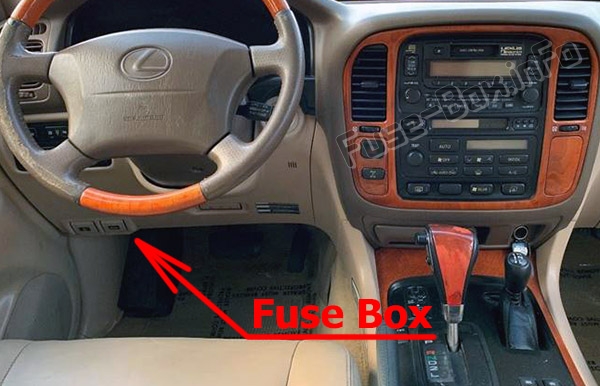

Расположение блока предохранителей
Блок предохранителей расположен на кик-панели со стороны водителя под приборной панелью.

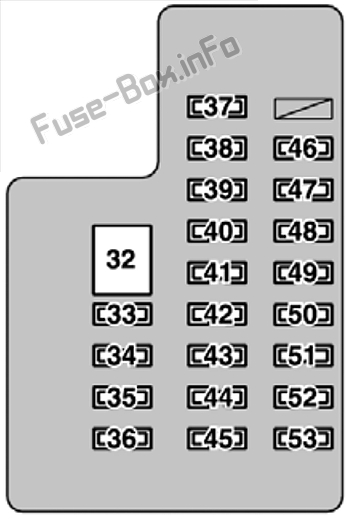

Схема блока предохранителей
| № | Name | Ампер рейтинг | Описание |
|---|---|---|---|
| 32 | СИЛА | 30 | Электростеклоподъемники, Электронный люк, Сиденья с электроприводом, Система управления дверными замками с электроприводом |
| 33 | IGN | 10 | SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система, сигнальная лампа разрядки, система иммобилайзера двигателя, устройство отключения системы круиз-контроля |
| 34 | СИГАРА | 15 | Зажигалка |
| 35 | SRS | 15 | SRS, Преднатяжители ремней безопасности |
| 36 | MIRR | 10 | Зеркала заднего вида с электроприводом |
| 37 | РР А.С. | 30 | Система кондиционирования воздуха в задней части салона |
| 38 | STOP | 15 | Стоп-сигналы, Высокий стоп-сигнал |
| 39 | противотуманные фары | 15 | Противотуманные огни |
| 40 | I/UP | 7.5 | Система холостого хода двигателя |
| 41 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | Стеклоочистители и омыватель лобового стекла, Стеклоочиститель и омыватель заднего стекла |
| 42 | ИЗМЕРЯТЬ | 15 | Приборы и счетчики, индикаторы напоминания об обслуживании и предупреждающие зуммеры (кроме сигнальных ламп разгрузки, открытой двери и SRS), фонари заднего хода |
| 43 | DIFF | 20 | Система блокировки заднего дифференциала |
| 44 | AHC-IG | 20 | Подвеска с активной регулировкой высоты (AHC) |
| 45 | DOME | 10 | Подсветка замка зажигания, устройство открывания гаражных ворот, подсветка дверей, внутреннее освещение, личное освещение |
| 46 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 47 | ЭБУ-ИГ | 15 | Сиденья с электроприводом, Автоматическая блокировка переключения передач, Антиблокировочная тормозная система |
| 48 | РР ХТР | 10 | Задний кондиционер |
| 49 | OBD | 10 | Бортовая система диагностики |
| 50 | АНС-Б | 15 | Подвеска с активной регулировкой высоты (AHC) |
| 51 | TAIL | 15 | Система дневных ходовых огней, Задние фонари, Освещение номерного знака, Габаритные огни, Освещение приборной панели |
| 52 | ЭБУ-Б | 10/15 | 1998: Система управления дверным замком с электроприводом, стеклоподъемники, стеклоочиститель заднего стекла, система входа с подсветкой (10A) 1999-2002: Система дневных ходовых огней, SRS, наклон и телескопическое рулевое управление (15A) |
| 53 | УДАЛЕНИЕ ТУМАНА | 20 | Обогрев заднего стекла |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

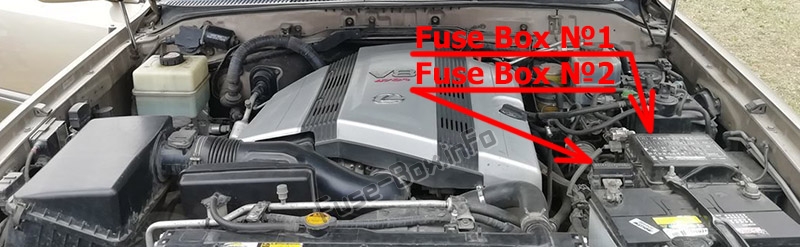

Расположение блока предохранителей

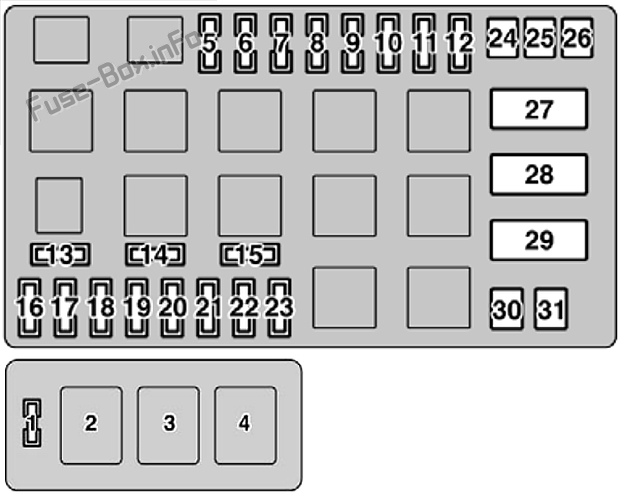

Схема блока предохранителей
| № | Name | Ампер рейтинг | Описание |
|---|---|---|---|
| 1 | АЛЬТ-С | 7.5 | Система зарядки |
| 2 | MAIN | 100 | Все компоненты в "AM2", "СТАРТЕР", "EFI или ECD", "СИГНАЛ", "ХАЗ-ТРН", "АБС №2", "ГОЛОВКА (LH-UPR)", "ГОЛОВКА (RH-UPR) », предохранители «ГОЛОВКА (LH-LWR)», «ГОЛОВКА (ПРАВАЯ-LWR)», «GLOW», «ДРОССЕЛЬ» и «РАДИО». |
| 3 | ALT | 140 | Все компоненты "J/B №2", "МИР-HTR", "СЕАТ ХТР", "ТОПЛИВО HTR", "AC", "AM1 №1", "AM1 №2", "ACC", Предохранители "КДС ВЕНТИЛЯТОР", "HTR", "AHC", "АБС №1" и "ГОЛОВНОЙ ЦЕНТР" |
| 4 | Дж / Б № 2 | 100 | Все компоненты в "ЭБУ-Б", "противотуманные фары", "TAIL", "STOP", "DOME", "СИЛА", "RR A.C", "УДАЛЕНИЕ ТУМАНА", "OBD", "АНС-Б" и " предохранители РР HTR" |
| 5 | АМ1 №2 | 20 | Система запуска, указатели поворота, аварийная сигнализация, все компоненты в предохранителях "СИГАРА", "ЭБУ-ИГ", "MIRR" и "SRS" |
| 6 | A.C | 20 | Система кондиционирования воздуха |
| 7 | МОЩНОСТЬ HTR | 10 | 1998-1999: Система кондиционирования воздуха 2000-2002: не используется |
| 8 | СЕАТ ХТР | 15 | Подогрев сидений |
| 9 | ТОПЛИВО HTR | 20 | 1998-1999: Подогреватель топлива 2000-2002: не используется |
| 10 | МИР ХТР | 15 | Обогрев наружных зеркал заднего вида |
| 11 | ГОЛОВНОЙ ЦЕНТР | 20 | Очиститель фар |
| 12 | КДС ВЕНТИЛЯТОР | 20 | Электрический вентилятор охлаждения |
| 13 | EFI или ECD | 20 | Система многоточечного впрыска топлива/Последовательный многоточечный впрыск топлива, Система контроля выбросов, Топливный насос |
| 14 | HORN | 10 | Рога |
| 15 | ДРОССЕЛЬ | 15 | Электронная система управления дроссельной заслонкой |
| 16 | РАДИО | 20 | Аудио система |
| 17 | ХАЗ-ТРН | 15 | Аварийные мигалки, указатели поворота |
| 18 | AM2 | 30 | Система запуска, система многоточечного впрыска топлива/последовательный многоточечный впрыск топлива, все компоненты в предохранителе "IGN" |
| 19 | ТЕЛ или ЭБУ–B1 | 10/20 | 1998: Нет схемы. 1999-2002: Система управления дверным замком с электроприводом, Стеклоподъемники, Стеклоочиститель заднего стекла, Система входа с подсветкой |
| 20 | ГОЛОВКА (ЛЕВАЯ-UPR) | 20 | Левая фара (дальний свет) |
| 21 | ГОЛОВКА (ПРАВАЯ-UPR) | 20 | Правая фара (дальний свет), Система дневных ходовых огней |
| 22 | ГОЛОВКА (LH-LWR) | 10 | Левая фара (ближний свет), Противотуманные фары |
| 23 | ГОЛОВКА (ПРАВАЯ-LWR) | 10 | Правая фара (ближний свет) |
| 24 | АБС №1 | 40 | Антиблокировочная тормозная система |
| 25 | AHC | 50 | Подвеска с активной регулировкой высоты (AHC) |
| 26 | ACC | 50 | Все компоненты предохранителей "MIRR", "СИГАРА" и "SRS" |
| 27 | АМ1 №1 | 80 | Система зарядки, Обогрев наружных зеркал заднего вида, Все компоненты в "АМ1 №2", "ИЗМЕРЯТЬ", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "AHC-IG", "DIFF", "AC", "МОЩНОСТЬ HTR", "ТОПЛИВО HTR" и предохранители "СЕАТ ХТР" |
| 28 | HTR | 60 | Система кондиционирования воздуха |
| 29 | GLOW | 80 | Нет цепи |
| 30 | АБС №2 | 40 | Антиблокировочная тормозная система |
| 31 | СТАРТЕР | 30 | Статистическая система |
