Предохранители и реле Lexus LX470 (J100, 2003-2007)
Схемы относятся к указанным годам и вариантам Lexus LX470 (J100, 2003-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus LX 470 2003-2007 гг.
Предохранители прикуривателя (розетки) в Lexus LX470 являются предохранители «ВЫХОД ЭЛЕКТРОПИТАНИЯ» и «CIG» в блоке предохранителей со стороны водителя (№ 29 и 30 или № 31 и 32).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

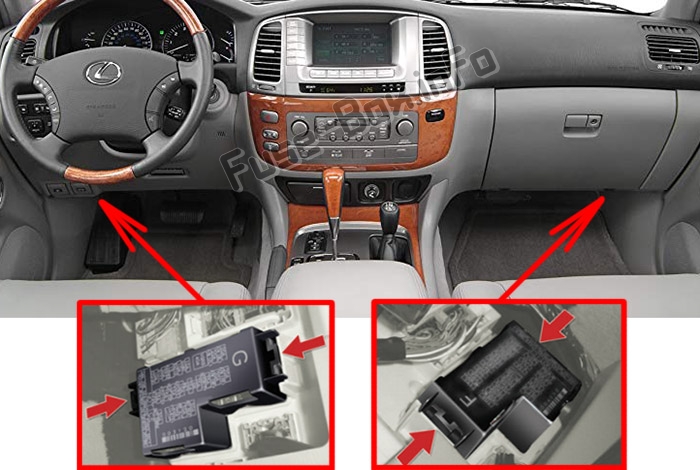

Блоки предохранителей в салоне
Под приборной панелью находятся две панели предохранителей, первая расположена на кнопочной панели со стороны водителя, а вторая — на кик-панели со стороны пассажира.

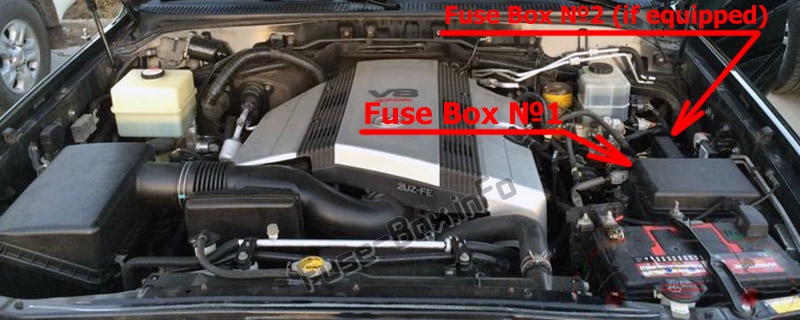

Блоки предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2003, 2004

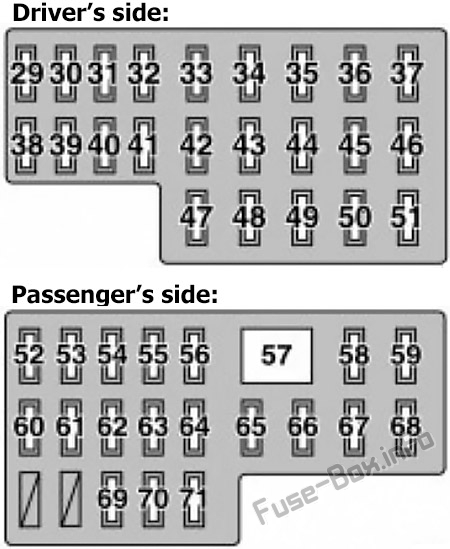

Пассажирский салон
| № | Name | Ампер Рейтинг | Описание |
|---|---|---|---|
| 29 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 30 | CIG | 15 | Зажигалка |
| 31 | ACC | 7.5 | Подсветка приборной панели |
| 32 | AM1 | 7.5 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 33 | УДАЛЕНИЕ ТУМАНА | 20 | Обогрев заднего стекла |
| 34 | АНС-Б | 15 | Подвеска с активной регулировкой высоты (AHC) |
| 35 | ТОПЛИВО HTR | 20 | Подогреватель топлива |
| 36 | МОЩНОСТЬ HTR | 7.5 | Электрический нагреватель |
| 37 | AHC-IG | 20 | Подвеска с активной регулировкой высоты (AHC) |
| 38 | EFI или ECD №2 | 10 | Система контроля выбросов |
| 39 | ДАТЧИК 1 | 10 | Манометры и счетчики |
| 40 | ЭБУ-ИГ 1 | 10 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 41 | ЭБУ-B1 | 10 | Навигационная система |
| 42 | ДВУМЯ ЗАМОК | 15 | Двойная система блокировки |
| 43 | ЗАРЯД БАТАРЕИ | 30 | Система зарядки |
| 44 | A/C | 15 | Система кондиционирования воздуха |
| 45 | STOP | 15 | Стоп-сигналы |
| 46 | ОБД-2 | 7.5 | Бортовая система диагностики |
| 47 | холостой ход | 7.5 | Система холостого хода |
| 48 | ЛЕВОЕ СИДЕНЬЕ | 30 | Система сиденья с электроприводом |
| 49 | DOOR | 25 | Система блокировки дверей с электроприводом, электрические стеклоподъемники |
| 50 | СОЛНЕЧНАЯ КРЫША | 25 | Электронная крыша люка |
| 51 | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15 | Система заднего стеклоочистителя |
| 52 | ЭБУ-Б2 | 10 | Система блокировки дверей с электроприводом, электрические стеклоподъемники |
| 53 | DIFF | 20 | Система полного привода |
| 54 | ШАЙБА | 15 | Омыватель ветрового стекла |
| 55 | РАДИО | 10 | Аудио система |
| 56 | DOME | 10 | Внутреннее освещение |
| 57 | VGRS | 40 | Система рулевого управления с переменным передаточным числом |
| 58 | П/В (Флорида) | 20 | Электростеклоподъемник |
| 59 | П/В (РЛ) | 20 | Электростеклоподъемник |
| 60 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Стеклоочиститель |
| 61 | ЭБУ-ИГ 2 | 10 | Система кондиционирования воздуха в задней части салона |
| 62 | СЕАТ ХТР | 15 | Подогрев сиденья |
| 63 | ДАТЧИК 2 | 10 | Фонари заднего хода |
| 64 | MET | 7.5 | Манометры и счетчики |
| 65 | IGN | 7.5 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 66 | БЕЗОПАСНОСТЬ | 7.5 | Система защиты от кражи |
| 67 | P/W (RR) | 20 | Электростеклоподъемник |
| 68 | П/В (фр.) | 20 | Электростеклоподъемник |
| 69 | ТИЛЬ И ТЕЛ. | 20 | Наклон и телескопическое рулевое управление |
| 70 | RR кондиционер | 30 | Система кондиционирования воздуха в задней части салона |
| 71 | СИДЕНЬЕ ПРАВОЕ | 30 | Система сиденья с электроприводом |

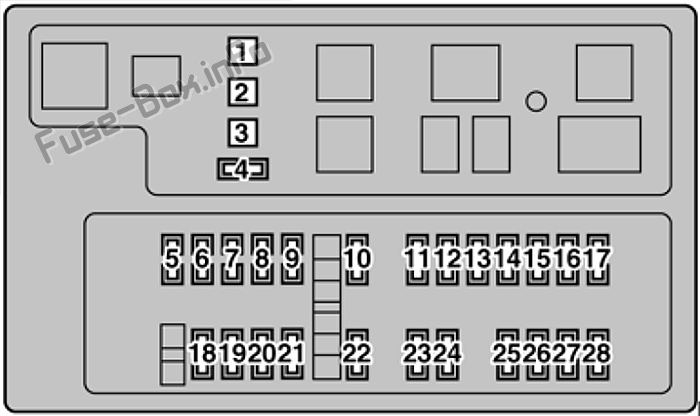

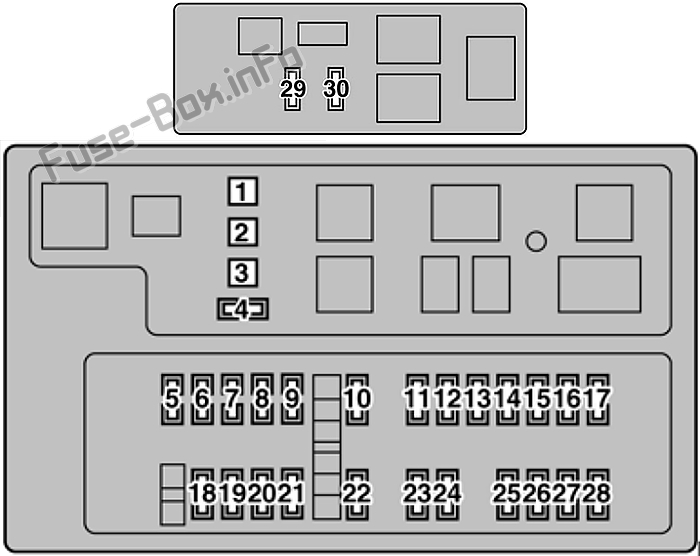

Моторного отсека
| № | Name | Ампер Рейтинг | Описание |
|---|---|---|---|
| 1 | АБС №2 | 40 | Антиблокировочная тормозная система |
| 2 | АБС №1 | 50 | Антиблокировочная тормозная система |
| 3 | AHC | 50 | Подвеска с активной регулировкой высоты (AHC) |
| 4 | ST1 | 7.5 | Система многоточечного впрыска топлива/Последовательный многоточечный впрыск топлива |
| 5 | БУКСИРОВКА | 30 | Фары прицепа |
| 6 | МИР ХТР | 15 | Обогрев наружных зеркал заднего вида |
| 7 | РР ХТР | 10 | Система кондиционирования воздуха в задней части салона |
| 8 | ХАЗ-ТРН | 15 | Аварийные мигалки, указатели поворота |
| 9 | АЛЬТ-С | 7.5 | Система зарядки |
| 10 | НВ-ИК | 15 | Система ночного видения Лексус. |
| 11 | противотуманные фары | 15 | Противотуманные огни |
| 12 | БУКСИРОВКА БРК | 30 | Фары прицепа |
| 13 | ГОЛОВНОЙ ЦЕНТР | 20 | Очиститель фар |
| 14 | FR-IG | 10 | Система зарядки |
| 15 | ПАНЕЛЬ | 7.5 | Подсветка приборной панели |
| 16 | БУКСИРОВОЧНЫЙ ХВОСТ | 30 | Фары прицепа |
| 17 | TAIL | 15 | Габаритные огни, Задние фонари |
| 18 | BAT | 30 | Все компоненты в «ЭБУ-Б2» |
| 19 | TEL | 7.5 | Система Лексус Линк |
| 20 | AMP | 30 | Аудио система |
| 21 | EFI или ECD №1 | 25 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 22 | AM2 | 15 | Все компоненты в «IGN» |
| 23 | ETCS | 10 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 24 | HORN | 10 | Рога |
| 25 | ГОЛОВКА (ПРАВАЯ-LWR) | 10 | Правая фара (ближний свет) |
| 26 | ГОЛОВКА (LH-LWR) | 10 | Левая фара (ближний свет) |
| 27 | ГОЛОВКА (ПРАВАЯ-UPR) | 20 | Правая фара (дальний свет) |
| 28 | ГОЛОВКА (ЛЕВАЯ-UPR) | 20 | Левая фара (дальний свет) |
2005

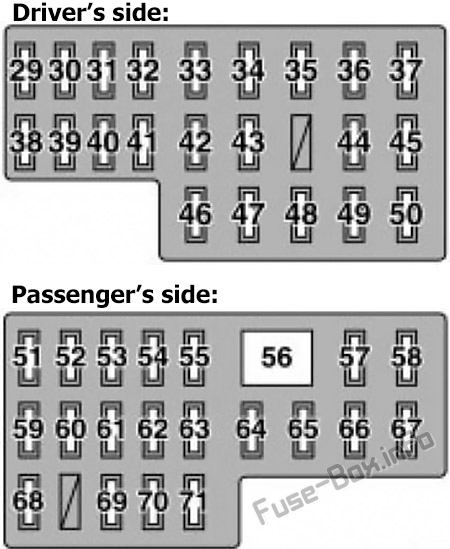

Пассажирский салон
| № | Name | Ампер Рейтинг | Описание |
|---|---|---|---|
| 29 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 30 | CIG | 15 | Зажигалка |
| 31 | ACC | 7.5 | Подсветка приборной панели |
| 32 | AM1 | 7.5 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 33 | УДАЛЕНИЕ ТУМАНА | 20 | Обогрев заднего стекла |
| 34 | АНС-Б | 15 | Подвеска с активной регулировкой высоты (AHC) |
| 35 | ТОПЛИВО HTR | 20 | Подогреватель топлива |
| 36 | МОЩНОСТЬ HTR | 7.5 | Электрический нагреватель |
| 37 | AHC-IG | 20 | Подвеска с активной регулировкой высоты (AHC) |
| 38 | EFI или ECD №2 | 10 | Система контроля выбросов |
| 39 | ДАТЧИК 1 | 10 | Манометры и счетчики |
| 40 | ЭБУ-ИГ 1 | 10 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 41 | ЭБУ-B1 | 10 | Навигационная система |
| 42 | ДВУМЯ ЗАМОК | 15 | Двойная система блокировки |
| 43 | A/C | 15 | Система кондиционирования воздуха |
| 44 | STOP | 15 | Стоп-сигналы |
| 45 | ОБД-2 | 7.5 | Бортовая система диагностики |
| 46 | холостой ход | 7.5 | Система холостого хода |
| 47 | ЛЕВОЕ СИДЕНЬЕ | 30 | Система сиденья с электроприводом |
| 48 | DOOR | 25 | Система блокировки дверей с электроприводом, электрические стеклоподъемники |
| 49 | СОЛНЕЧНАЯ КРЫША | 25 | Электронная крыша люка |
| 50 | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15 | Система заднего стеклоочистителя |
| 51 | ЭБУ-Б2 | 10 | Система блокировки дверей с электроприводом, электрические стеклоподъемники |
| 52 | DIFF | 20 | Система полного привода |
| 53 | ШАЙБА | 15 | Омыватель ветрового стекла |
| 54 | РАДИО | 10 | Аудио система |
| 55 | DOME | 10 | Внутреннее освещение |
| 56 | VGRS | 40 | Система рулевого управления с переменным передаточным числом |
| 57 | П/В (Флорида) | 20 | Электростеклоподъемник |
| 58 | П/В (РЛ) | 20 | Электростеклоподъемник |
| 59 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Стеклоочиститель |
| 60 | ЭБУ-ИГ 2 | 10 | Система кондиционирования воздуха в задней части салона |
| 61 | СЕАТ ХТР | 15 | Подогрев сиденья |
| 62 | ДАТЧИК 2 | 10 | Фонари заднего хода |
| 63 | MET | 7.5 | Манометры и счетчики |
| 64 | IGN | 7.5 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 65 | БЕЗОПАСНОСТЬ | 7.5 | Система защиты от кражи |
| 66 | P/W (RR) | 20 | Электростеклоподъемник |
| 67 | П/В (фр.) | 20 | Электростеклоподъемник |
| 68 | ЗАРЯД БАТАРЕИ | 30 | Система зарядки прицепа |
| 69 | ТИЛЬ И ТЕЛ. | 20 | Наклон и телескопическое рулевое управление |
| 70 | RR кондиционер | 30 | Система кондиционирования воздуха в задней части салона |
| 71 | СИДЕНЬЕ ПРАВОЕ | 30 | Система сиденья с электроприводом |
Моторного отсека
| № | Name | Ампер Рейтинг | Описание |
|---|---|---|---|
| 1 | АБС №2 | 40 | Антиблокировочная тормозная система |
| 2 | АБС №1 | 50 | Антиблокировочная тормозная система |
| 3 | AHC | 50 | Подвеска с активной регулировкой высоты (AHC) |
| 4 | ST1 | 7.5 | Система многоточечного впрыска топлива/Последовательный многоточечный впрыск топлива |
| 5 | БУКСИРОВКА | 30 | Фары прицепа |
| 6 | МИР ХТР | 15 | Обогрев наружных зеркал заднего вида |
| 7 | РР ХТР | 10 | Система кондиционирования воздуха в задней части салона |
| 8 | ХАЗ-ТРН | 15 | Аварийные мигалки, указатели поворота |
| 9 | АЛЬТ-С | 7.5 | Система зарядки |
| 10 | НВ-ИК | 20 | Система ночного видения Лексус. |
| 11 | противотуманные фары | 15 | Противотуманные огни |
| 12 | БУКСИРОВКА БРК | 30 | Фары прицепа |
| 13 | ГОЛОВНОЙ ЦЕНТР | 20 | Очиститель фар |
| 14 | FR-IG | 10 | Система зарядки |
| 15 | ПАНЕЛЬ | 7.5 | Подсветка приборной панели |
| 16 | БУКСИРОВОЧНЫЙ ХВОСТ | 30 | Фары прицепа |
| 17 | TAIL | 15 | Габаритные огни, Задние фонари |
| 18 | BAT | 30 | Все компоненты в «ЭБУ-Б2» |
| 19 | TEL | 7.5 | Система Лексус Линк |
| 20 | AMP | 30 | Аудио система |
| 21 | EFI или ECD №1 | 25 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 22 | AM2 | 15 | Все компоненты в «IGN» |
| 23 | ETCS | 10 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 24 | HORN | 10 | Рога |
| 25 | ГОЛОВКА (ПРАВАЯ-LWR) | 10 | Правая фара (ближний свет) |
| 26 | ГОЛОВКА (LH-LWR) | 10 | Левая фара (ближний свет) |
| 27 | ГОЛОВКА (ПРАВАЯ-UPR) | 20 | Правая фара (дальний свет) |
| 28 | ГОЛОВКА (ЛЕВАЯ-UPR) | 20 | Левая фара (дальний свет) |
2006, 2007

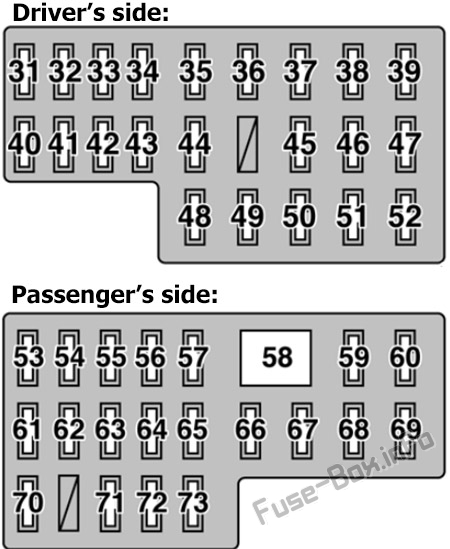

Пассажирский салон
| № | Name | Ампер Рейтинг | Описание |
|---|---|---|---|
| 31 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 32 | CIG | 15 | Зажигалка |
| 33 | ACC | 7.5 | Подсветка приборной панели |
| 34 | AM1 | 7.5 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 35 | УДАЛЕНИЕ ТУМАНА | 20 | Обогрев заднего стекла |
| 36 | АНС-Б | 15 | Подвеска с активной регулировкой высоты (AHC) |
| 37 | ТОПЛИВО HTR | 20 | Подогреватель топлива |
| 38 | МОЩНОСТЬ HTR | 7.5 | Электрический нагреватель |
| 39 | AHC-IG | 20 | Подвеска с активной регулировкой высоты (AHC) |
| 40 | EFI или ECD №2 | 10 | Система контроля выбросов |
| 41 | ДАТЧИК 1 | 10 | Манометры и счетчики |
| 42 | ЭБУ-ИГ 1 | 10 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 43 | ЭБУ-B1 | 10 | Навигационная система |
| 44 | ДВУМЯ ЗАМОК | 15 | Двойная система блокировки |
| 45 | A/C | 15 | Система кондиционирования воздуха |
| 46 | STOP | 15 | Стоп-сигналы |
| 47 | ОБД-2 | 7.5 | Бортовая система диагностики |
| 48 | холостой ход | 7.5 | Система холостого хода |
| 49 | ЛЕВОЕ СИДЕНЬЕ | 30 | Система сиденья с электроприводом |
| 50 | DOOR | 25 | Система блокировки дверей с электроприводом, электрические стеклоподъемники |
| 51 | СОЛНЕЧНАЯ КРЫША | 25 | Электронная крыша люка |
| 52 | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15 | Система заднего стеклоочистителя |
| 53 | ЭБУ-Б2 | 10 | Система блокировки дверей с электроприводом, электрические стеклоподъемники |
| 54 | DIFF | 20 | Система полного привода |
| 55 | ШАЙБА | 15 | Омыватель ветрового стекла |
| 56 | РАДИО | 10 | Аудио система |
| 57 | DOME | 10 | Внутреннее освещение |
| 58 | VGRS | 40 | Система рулевого управления с переменным передаточным числом |
| 59 | П/В (Флорида) | 20 | Электростеклоподъемник |
| 60 | П/В (РЛ) | 20 | Электростеклоподъемник |
| 61 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Стеклоочиститель |
| 62 | ЭБУ-ИГ 2 | 10 | Система кондиционирования воздуха в задней части салона |
| 63 | СЕАТ ХТР | 15 | Подогрев сиденья |
| 64 | ДАТЧИК 2 | 10 | Фонари заднего хода |
| 65 | MET | 7.5 | Манометры и счетчики |
| 66 | IGN | 7.5 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 67 | БЕЗОПАСНОСТЬ | 7.5 | Система защиты от кражи |
| 68 | P/W (RR) | 20 | Электростеклоподъемник |
| 69 | П/В (фр.) | 20 | Электростеклоподъемник |
| 70 | ЗАРЯД БАТАРЕИ | 30 | Система зарядки прицепа |
| 71 | ТИЛЬ И ТЕЛ. | 20 | Наклон и телескопическое рулевое управление |
| 72 | RR кондиционер | 30 | Система кондиционирования воздуха в задней части салона |
| 73 | СИДЕНЬЕ ПРАВОЕ | 30 | Система сиденья с электроприводом |
Моторного отсека
| № | Name | Ампер Рейтинг | Описание |
|---|---|---|---|
| 1 | АБС №2 | 40 | Антиблокировочная тормозная система |
| 2 | АБС №1 | 50 | Антиблокировочная тормозная система |
| 3 | AHC | 50 | Подвеска с активной регулировкой высоты (AHC) |
| 4 | WIP-S | 7.5 | Нет цепи |
| 5 | БУКСИРОВКА | 30 | Фары прицепа |
| 6 | МИР ХТР | 15 | Обогрев наружных зеркал заднего вида |
| 7 | РР ХТР | 10 | Система кондиционирования воздуха в задней части салона |
| 8 | ХАЗ-ТРН | 15 | Аварийные мигалки, указатели поворота |
| 9 | АЛЬТ-С | 7.5 | Система зарядки |
| 10 | НВ-ИК | 20 | Система ночного видения Лексус. |
| 11 | противотуманные фары | 15 | Противотуманные огни |
| 12 | БУКСИРОВКА БРК | 30 | Фары прицепа |
| 13 | ГОЛОВНОЙ ЦЕНТР | 20 | Очиститель фар |
| 14 | FR-IG | 10 | Система зарядки |
| 15 | ПАНЕЛЬ | 7.5 | Подсветка приборной панели |
| 16 | БУКСИРОВОЧНЫЙ ХВОСТ | 30 | Фары прицепа |
| 17 | TAIL | 15 | Габаритные огни, Задние фонари |
| 18 | BAT | 30 | Все компоненты в «ЭБУ-Б2» |
| 19 | TEL | 7.5 | Система Лексус Линк |
| 20 | AMP | 30 | Аудио система |
| 21 | EFI или ECD №1 | 25 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 22 | AM2 | 15 | Все компоненты в «IGN» |
| 23 | ETCS | 10 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 24 | HORN | 10 | Рога |
| 25 | ГОЛОВКА (ПРАВАЯ-LWR) | 10 | Правая фара (ближний свет) |
| 26 | ГОЛОВКА (LH-LWR) | 10 | Левая фара (ближний свет) |
| 27 | ГОЛОВКА (ПРАВАЯ-UPR) | 20 | Правая фара (дальний свет) |
| 28 | ГОЛОВКА (ЛЕВАЯ-UPR) | 20 | Левая фара (дальний свет) |
| 29 | ВОЗДУШНЫЙ НАСОС | 50 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 30 | А/Ф ХТР | 15 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
