Предохранители и реле Nissan Altima (L30, 1998-2001)
Схемы относятся к указанным годам и вариантам Nissan Altima (L30, 1998-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Altima 1998-2001 гг.
Предохранитель прикуривателя (розетки) в Nissan Altima Это предохранитель №13 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

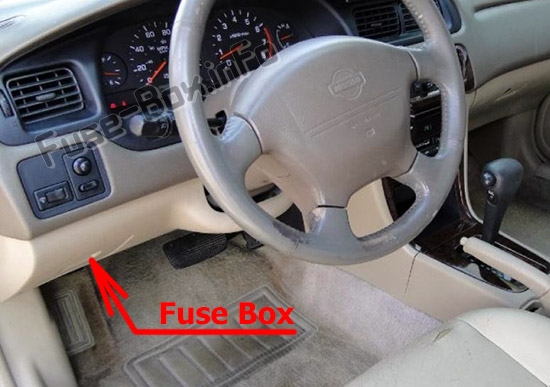

Расположение блока предохранителей
Блок предохранителей находится внизу и слева от рулевого колеса за крышкой.

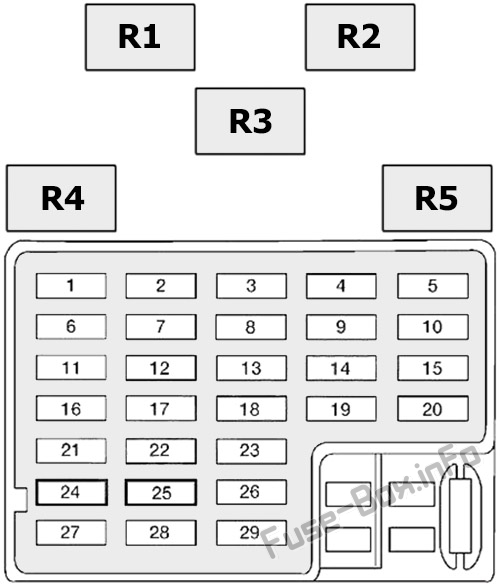

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 15 | Двигатель вентилятора |
| 2 | 15 | Двигатель вентилятора |
| 3 | 10 | Модуль управления коробкой передач (TCM) |
| 4 | 20 | Реле обогревателя заднего стекла |
| 5 | 20 | Реле обогревателя заднего стекла |
| 6 | 10 | Реле кондиционера, усилитель терморегулятора |
| 7 | 10 | Датчик кислорода с подогревом |
| 8 | 10 | ASCD, реле обогревателя заднего стекла, таймер обогревателя заднего стекла, разъем канала передачи данных, блок управления Push, звуковой сигнал, переключатель блокировки переключения передач автоматической коробки передач, реле стеклоподъемника, дневной свет, интеллектуальный вход C/U |
| 9 | 10 | Переключатель дверного зеркала |
| 10 | 10 | Аудио, реле розетки, Smart Entrance C/U |
| 11 | 10 | Переключатель опасности |
| 12 | 10 | Переключатель положения парковки/нейтрали, спидометр, тахометр, указатель уровня топлива, контрольные лампы, контрольная лампа отключения повышающей передачи |
| 13 | 20/15 | Прикуриватель (1998–1999: 15A; 2000–2001: 20A) |
| 14 | 15 | Выключатель стоп-сигналов, модуль управления коробкой передач (TCM) |
| 15 | - | Не используется |
| 16 | - | Не используется |
| 17 | 15 | Реле топливного насоса |
| 18 | 10 | Клапан управления вентиляцией адсорбера EVAP, перепускной клапан вакуумного отсечного клапана, клапан IACV-AAC, переключатель положения дроссельной заслонки |
| 19 | 20 | Передний стеклоочиститель и омыватель |
| 20 | 10 | Аварийный выключатель, многофункциональное реле дистанционного управления |
| 21 | 10 | Форсунки |
| 22 | 10 | Блок датчиков диагностики подушек безопасности |
| 23 | - | Не используется |
| 24 | 10 | Переключатель с ключом, лампа салона, подсветка косметического зеркала, лампа освещения багажника, индикатор безопасности, комбинированный счетчик, передатчик Homelink, привод открывания крышки багажника, антенна питания, разъем канала передачи данных (GST 1998-1999) |
| 25 | 10 | Электромагнитный клапан EGRC, вентилятор системы охлаждения, реле парковочного/нейтрального положения, NATS (2000–2001 гг.), реле предупреждения о краже (1998–1999 гг.), реле блокировки |
| 26 | 10 | Модуль управления двигателем, реле блокировки сцепления, реле парковочного/нейтрального положения, дневной свет |
| 27 | - | Не используется |
| 28 | 10 | ABS |
| 29 | - | Не используется |
| Реле: | ||
| R1 | Обогрев заднего стекла | |
| R2 | Топливный насос | |
| R3 | Двигатель вентилятора | |
| R4 | Зажигание | |
| R5 | Аксессуар |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

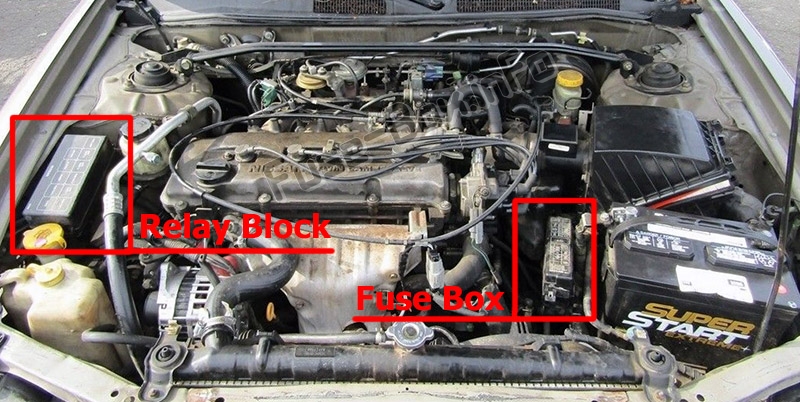

Расположение блока предохранителей

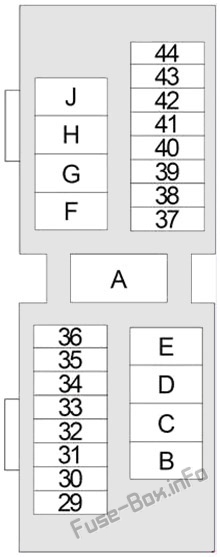

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 29 | - | Не используется |
| 30 | - | Не используется |
| 31 | 15 | Фара (левая), переключатель освещения, дневной свет, реле охранной сигнализации автомобиля |
| 32 | 15 | Фара (правая), переключатель освещения, дневной свет, реле охранной сигнализации автомобиля |
| 33 | 10 | Выключатель освещения (стояночные огни, реле передних противотуманных фар, поворотные огни, задние фонари, освещение, предупреждающий звуковой сигнал, интеллектуальный вход C/U) |
| 34 | 10 | Аудио |
| 35 | 10 | Модуль управления двигателем (ECM), реле ECM, реле 1 вентилятора системы охлаждения |
| 36 | - | Не используется |
| 37 | 10 | Генератор |
| 38 | 10 | Реле кондиционера |
| 39 | 10 | Реле звукового сигнала |
| 40 | 10 | Реле лампы безопасности автомобиля, реле звукового сигнала предупреждения о краже (1998-1999) |
| 41 | 15 | 2000–2001: Реле розетки |
| 42 | 15 | Реле передних противотуманных фар |
| 43 | - | Не используется |
| 44 | - | Не используется |
| B | 80 | Вспомогательное реле (предохранители 9, 13, 19), реле зажигания (предохранители 3, 7, 8, 11, 12, 18, 28), реле вентилятора (предохранители 1, 2) |
| C | 40 | Реле вентилятора охлаждения |
| D | 40 | Реле вентилятора охлаждения |
| E | 40 | Сиденье с электроприводом, реле стеклоподъемника, система Smart Entrance C/U |
| A | 100 | Генератор, предохранители A, B, C, D, 38, 39, 40, 41, 42, 43 |
| F | 40 | ABS |
| G | 40 | Выключатель зажигания |
| H | 40 | ABS |
| J | 50 | Предохранители 4, 5, 14, 20, 24 |

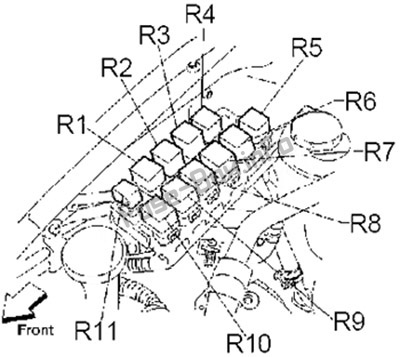

Релейный блок
| № | Реле |
|---|---|
| R1 | Кондиционер |
| R2 | Блокировка сцепления |
| R3 | Ингибитор |
| R4 | Реле вентилятора охлаждения 2 (высокий уровень) |
| R5 | Horn |
| R6 | Передняя противотуманная фара |
| R7 | 1998–1999: Предупреждение о краже |
| R8 | Сигнальная лампа автомобиля |
| R9 | Реле вентилятора охлаждения 3 (высокий уровень) |
| R10 | 1998–1999 годы: звуковой сигнал, предупреждающий о краже. |
| R11 | Реле вентилятора охлаждения 1 (низкий уровень) |
