Предохранители и реле Nissan Altima (L31, 2002-2006)

Схемы относятся к указанным годам и вариантам Nissan Altima (L31, 2002-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.

Расположение предохранителей Nissan Altima 2002-2006 гг.

Расположение предохранителей Nissan Altima 2002-2006 гг.

Предохранители прикуривателя (розетка):№ 5 (розетка) и № 7 (прикуриватель) в блоке предохранителей на приборной панели.

Расположение блока предохранителей

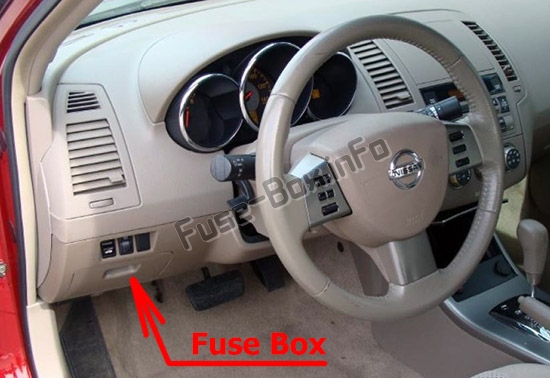

Приборная доска

Блок предохранителей находится за крышкой внизу и слева от рулевого колеса.Приборная доска

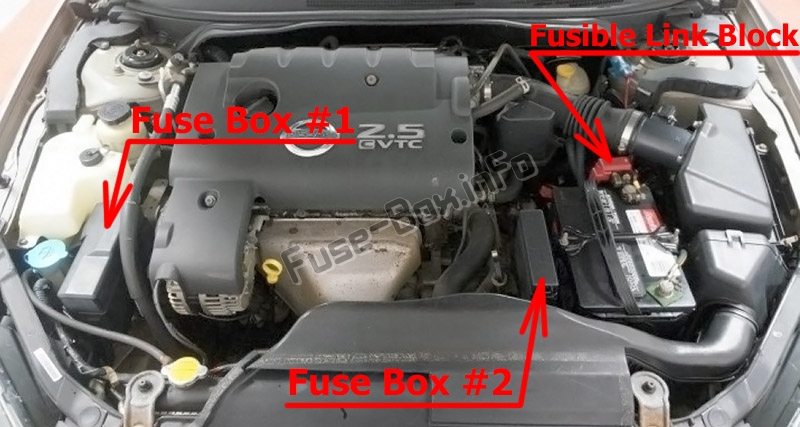

Моторного отсека

Моторного отсека

Схемы блока предохранителей

2002

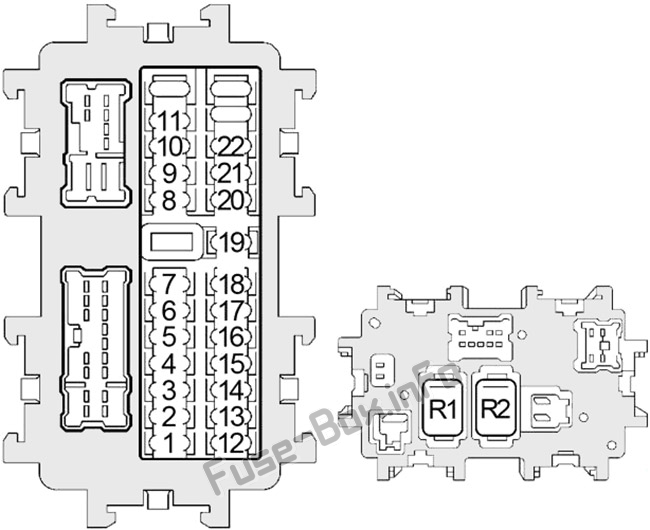

Приборная доска

Приборная доска

Назначение предохранителей и реле в панели приборов (2002 г.)
№AmpОписание
110Модуль управления двигателем, форсунки, блок управления иммобилайзером
2-Не используется
3-Не используется
4-Не используется
515Розетка
610Аудиосистема, блок управления кузовным оборудованием (BCM), переключатель дистанционного управления дверными зеркалами
715Зажигалка
810Дверное зеркало (левое, правое)
910Модуль управления двигателем, дневные ходовые огни
1015Вентилятор, автоусилитель кондиционера
1115Вентилятор, автоусилитель кондиционера
1210Устройство автоматического регулирования скорости (ASCD) Выключатель тормоза, разъем канала передачи данных, дневные ходовые огни, реле стартера, блок управления блокировкой переключения передач, автоматический усилитель кондиционера, усилитель терморегулятора, блок управления кузовным оборудованием (BCM), блок управления кондиционером, комбинация Переключатель, реле обогрева сиденья, обогреватель заднего стекла
1310Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров
1410Комбинированный счетчик, переключатель нейтрального положения при парковке, внутреннее зеркало с автоматическим затемнением
1515Датчик кислорода с подогревом
16-Не используется
17 -Не используется
18-Не используется
1910Модуль управления коробкой передач (TCM), автоматический усилитель кондиционера, универсальный трансивер Homelink, индикатор безопасности, переключатель с ключом, соленоид блокировки ключа, комбинированный прибор, модуль управления кузовным оборудованием (BCM), лампа в багажнике, разъем канала передачи данных
2010Выключатель стоп-сигнала
21 -Не используется
22-Не используется
Реле
R1воздуходувка
R2Аксессуар

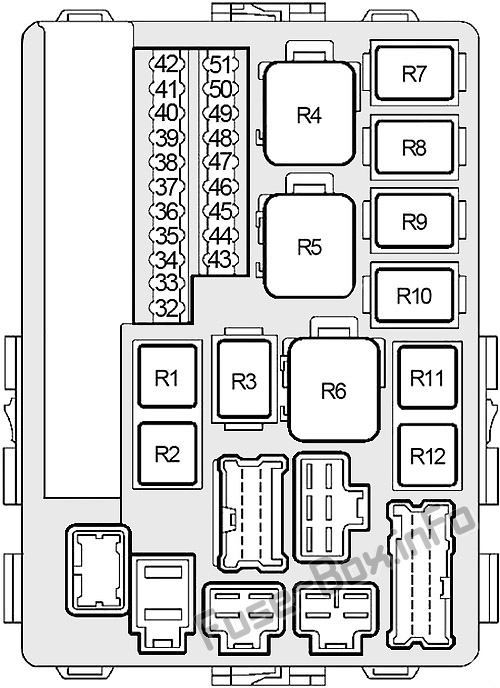

Блок предохранителей в моторном отсеке №1

Блок предохранителей в моторном отсеке №1

Назначение предохранителей и реле в блоке предохранителей №1 в моторном отсеке (2002 г.)
№AmpОписание
3215Реле топливного насоса
3310ЦП IPDM E/R
3410Реле кондиционера
3520Реле обогревателя заднего стекла
3620Реле обогревателя заднего стекла
3715Реле двигателя управления дроссельной заслонкой
3810Реле заднего фонаря (стояночный фонарь, номерной фонарь, задний фонарь)
3920Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя
4015ЦП IPDM E/R
4115Реле передних противотуманных фар
4210Модуль управления коробкой передач (TCM), датчик числа оборотов, датчик числа оборотов турбины
43-Не используется
4410Электромагнитный клапан управления объемом продувки адсорбера EVAP, регулирующий клапан вентиляции адсорбера EVAP, перепускной клапан вакуумного отсечного клапана, электромагнитный клапан управления синхронизацией впускного клапана, электромагнитный клапан управления VIAS
4510ABS
4610Мотор омывателя
4710Фара High RH, дневные ходовые огни
4810Фара High LH, дневные ходовые огни
4915Фара ближнего света левая
5015Фара Низкая Правая
5115Реле модуля управления двигателем (ECM)
Реле
R1Топливный насос
R2Кондиционер
R3Зажигание
R4Вентилятор охлаждения (№ 1 (Привет))
R5Вентилятор охлаждения (№ 2 (Привет))
R6Вентилятор охлаждения (№ 3 (Lo))
R7Низкий уровень фар
R8Фара высокая
R9Передняя противотуманная фара
R10Стартер
R11Двигатель управления дроссельной заслонкой
R12Модуль управления двигателем

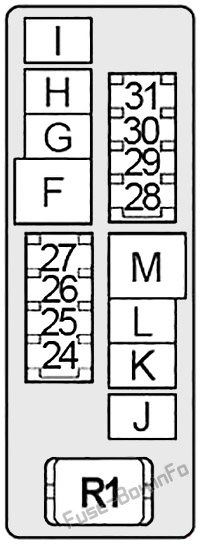

Блок предохранителей в моторном отсеке №2

Блок предохранителей в моторном отсеке №2

Назначение предохранителей и реле в блоке предохранителей №2 моторного отсека (2002 г.)
№AmpОписание
2410Модуль управления двигателем, модуль управления иммобилайзером
2515Реле звукового сигнала
2610Генератор
27-Не используется
2810Двигатель VQ35DE: передняя опора двигателя с электронным управлением, задняя опора двигателя с электронным управлением
2915Реле обогрева сиденья
30-Не используется
3115Аудио
F50Модуль управления кузовным оборудованием (BCM)
G30ABS
H30ABS
I-Не используется
J-Не используется
K40Реле вентилятора системы охлаждения (№ 1, 2, 3)
L40Реле вентилятора охлаждения (№ 1, 3)
M40Выключатель зажигания
Реле
R1Horn

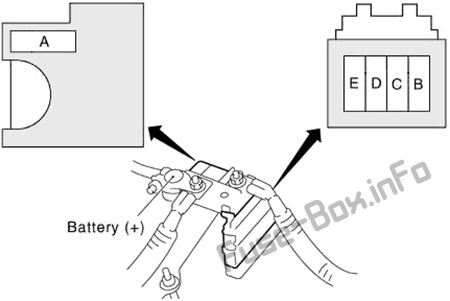

Блок плавких вставок

Блок плавких вставок

Блок плавких вставок (2002 г.)
№AmpОписание
A120Генератор, предохранители D, E
B80Реле зажигания (предохранители 1, 12, 13, 14, 15, 32, 33, 42, 44, 45, 46), предохранители 35, 40, 51
C60Дополнительное реле (предохранители 5, 6, 7), реле вентилятора (предохранители 10, 11), предохранители 19, 20
D80Реле дальнего света фар (предохранители 47, 48), реле ближнего света фар (предохранители 49, 50), предохранители 34, 36, 37, 38, 39, 41
E 100Предохранители D, F, G, H, L, K, M, 24, 25, 26, 28, 29 31

2003, 2004, 2005, 2006

Приборная доска

Приборная доска

Назначение предохранителей и реле в панели приборов (2003-2006 гг.)
№AmpОписание
110Модуль управления двигателем, форсунки, модуль управления кузовным оборудованием (BCM)
2-Не используется
3-Не используется
4-Не используется
515Розетка
610Аудиосистема, блок управления кузовным оборудованием (BCM), переключатель дистанционного управления дверными зеркалами, переключатель AV, комбинированный прибор, блок управления дисплеем, блок управления NAVI, тройной счетчик, тюнер спутникового радио
715Зажигалка
810Дверное зеркало (левое, правое)
910Дневные ходовые огни
1015Вентилятор, передний регулятор воздуха
1115Вентилятор, передний регулятор воздуха
1210Устройство автоматического регулирования скорости (ASCD) Выключатель тормоза, Выключатель сцепления ASCD, Блок управления кузовным оборудованием (BCM), Блок управления дисплеем, Разъем канала передачи данных, Дневные ходовые огни, Управление передним воздухом, Реле головного сиденья, Блок управления NAVI, Переключатель нейтрального положения парковки, Реле обогревателя заднего стекла, реле стартера, блок управления блокировкой переключения передач
1310Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров
1410Комбинированный счетчик, переключатель нейтрального положения при парковке, внутреннее зеркало с автоматическим затемнением, переключатель фонарей заднего хода (механическая коробка передач), тройной счетчик
15 -Не используется
16-Не используется
1710Блок управления НАВИ
18-Не используется
1910Комбинированный счетчик, переключатель AV, блок управления дисплеем, разъем канала передачи данных, передний регулятор воздуха, универсальный трансивер Homelink, индикатор безопасности, блок управления блокировкой переключения передач, модуль управления коробкой передач (TCM), тройной счетчик, подсветка косметического зеркала
2010Выключатель стоп-сигнала
2110Устройство автоматической коробки передач, блок управления кузовным оборудованием (BCM), переключатель с ключом, соленоид блокировки ключа, блок управления блокировкой переключения передач
22-Не используется
Реле
R1воздуходувка
R2Аксессуар

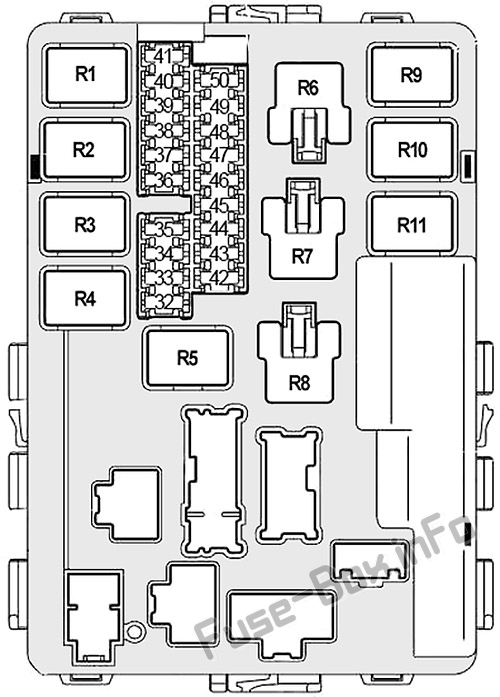

Блок предохранителей в моторном отсеке №1

Блок предохранителей в моторном отсеке №1

Назначение предохранителей и реле в блоке предохранителей №1 моторного отсека (2003-2006 гг.)
№AmpОписание
3220Реле обогревателя заднего стекла
3310Реле кондиционера
3415ЦП IPDM E/R
3515Модуль управления двигателем (ECM), реле ECM, антенный усилитель NATS
3615Фара ближнего света (левая)
3720Реле обогревателя заднего стекла
3810Фара дальнего света (левая), дневные ходовые огни
3920Реле переднего стеклоочистителя
4010Фара дальнего света (правая), дневные ходовые огни
4110Реле заднего фонаря (стояночный фонарь, номерной фонарь, задний фонарь)
4210Электромагнитный клапан управления объемом продувки адсорбера EVAP, регулирующий клапан вентиляции адсорбера EVAP, электромагнитный клапан управления синхронизацией впускного клапана (VK35DE), электромагнитный клапан управления VIAS (VK35DE)
4315Реле передних противотуманных фар
4415Реле двигателя управления дроссельной заслонкой
4515Фара ближнего света (правая)
4615Датчик состава топливовоздушной смеси, кислородный датчик с подогревом
4710Мотор омывателя
4810Реле зажигания A/T PV, датчик оборотов, датчик оборотов турбины
4910ABS
5015Реле топливного насоса
Реле
R1Модуль управления двигателем
R2Фара высокая
R3Низкий уровень фар
R4Стартер
R5Зажигание
R6Охлаждающий вентилятор (№ 1)
R7Охлаждающий вентилятор (№3)
R8Охлаждающий вентилятор (№ 2)
R9Двигатель управления дроссельной заслонкой
R10Топливный насос
R11Передняя противотуманная фара

Блок предохранителей в моторном отсеке №2

Блок предохранителей в моторном отсеке №2

Назначение предохранителей и реле в блоке предохранителей №2 моторного отсека (2003-2006 гг.)
№AmpОписание
24 -Не используется
2515Реле звукового сигнала
2610Генератор
27-Не используется
2810VQ35DE: передняя опора двигателя с электронным управлением, задняя опора двигателя с электронным управлением
2915Реле обогрева сиденья
30-Не используется
3115Аудио
F50Модуль управления кузовным оборудованием (BCM)
G30ABS
H30ABS
I-Не используется
J-Не используется
K40Реле вентилятора системы охлаждения (№ 1, 2, 3)
L40Реле вентилятора охлаждения (№ 1, 3)
M40Выключатель зажигания
Реле
R1Horn

Блок плавких вставок

Блок плавких вставок

Блок плавких вставок (2003–2006 гг.)
№AmpОписание
A120Генератор, предохранители D, E
B80Реле зажигания (предохранители 42, 46, 47, 48, 49, 50), предохранители 33, 34, 35, 37
C60Дополнительное реле (предохранители 5, 6, 7), реле вентилятора (предохранители 10, 11), предохранители 17, 19, 20, 21
D80Реле дальнего света фар (предохранители 38, 40), реле ближнего света фар (предохранители 36, 45), предохранители 32, 39, 41, 43, 44
E 100Предохранители D, L, K, M, 28, 29 31
