Предохранители и реле Nissan Altima (L32, 2007-2013)
Схемы относятся к указанным годам и вариантам Nissan Altima (L32, 2007-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Altima 2007-2013
Предохранители прикуривателя (розетки) в Nissan Altima Это предохранители №5 и №18 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей

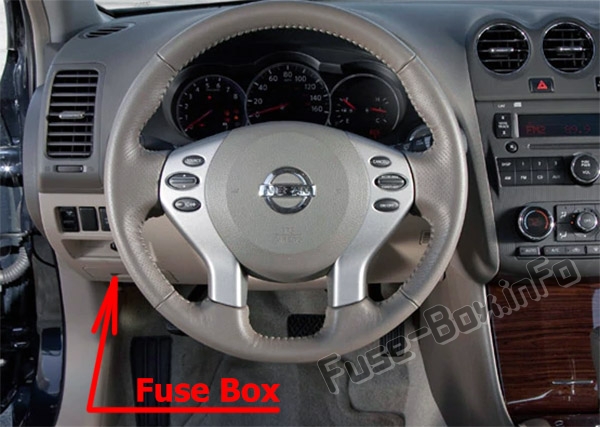

Блок предохранителей находится за крышкой внизу и слева от рулевого колеса.

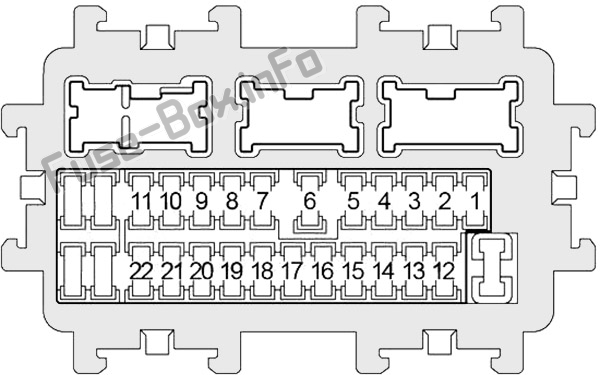

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 20 | Сиденье с подогревом |
| 2 | 10 | Система управления подушками безопасности SRS |
| 3 | 10 | Блок управления кондиционером, блок управления кузовом, аудиосистема, компас, система управления вариатором, система рулевого управления с электронным управлением, внутреннее зеркало, система распределения питания, обогреватель заднего стекла, система контроля давления в шинах, система управления двигателем |
| 4 | 10 | Лампа заднего хода, аудиосистема, навигация, АБС, ТКС, В постоянного тока, система зарядки, система управления вариатором, система управления двигателем, фара, освещение, комбинированный прибор, система управления подушками безопасности SRS, система контроля давления в шинах, указатели поворота и аварийная сигнализация , Предупреждающий звуковой сигнал |
| 5 | 15/20 | Розетка (2007–2009 гг.: 15 А; 2010–2013 гг.: 20 А) |
| 6 | 10 | Модуль управления кузовом, интеллектуальная ключевая система, управление кондиционером, система управления вариатором, система управления двигателем, универсальный передатчик Homelink |
| 7 | 10 | Стоп-сигнал, АБС, ТКС, В постоянного тока, система управления CVT, система управления двигателем, модуль управления кузовом, интеллектуальная система ключей, NVIS, система распределения питания |
| 8 | - | Не используется |
| 9 | 10 | Лампа салона, модуль управления кузовом, интеллектуальная система ключей, NVIS, система распределения питания |
| 10 | 10 | Блок управления кузовом, фара, система автоматического освещения, система дневного света, передняя противотуманная фара, система переднего стеклоочистителя и омывателя, освещение, интеллектуальная система ключей, лампа салона, NVIS, стояночный фонарь, лампа номерного знака, задний фонарь, система распределения питания, Система блокировки дверей с электроприводом, система стеклоподъемников, люк на крыше, указатели поворота и аварийная сигнализация, система безопасности автомобиля, звуковой сигнал |
| 11 | 10 | Фара, интеллектуальная система ключей, комбинированный счетчик, NVIS, система контроля давления в шинах, указатели поворота и аварийная сигнализация, система безопасности автомобиля, звуковой сигнал, система управления вариатором |
| 12 | - | Не используется |
| 13 | 10 | Блок управления кузовным оборудованием, обогреватель заднего стекла |
| 14 | 20 | Обогрев заднего стекла |
| 15 | 20 | Обогрев заднего стекла |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | 15 | Розетка |
| 19 | 10 | Аудиосистема, блок управления кузовным оборудованием, кондиционер, дверное зеркало, интеллектуальная система ключей, комбинированный счетчик, система распределения питания, люк на крыше |
| 20 | - | Не используется |
| 21 | 15 | Блок управления кондиционером, блок управления кузовным оборудованием |
| 22 | 15 | Блок управления кондиционером, блок управления кузовным оборудованием |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

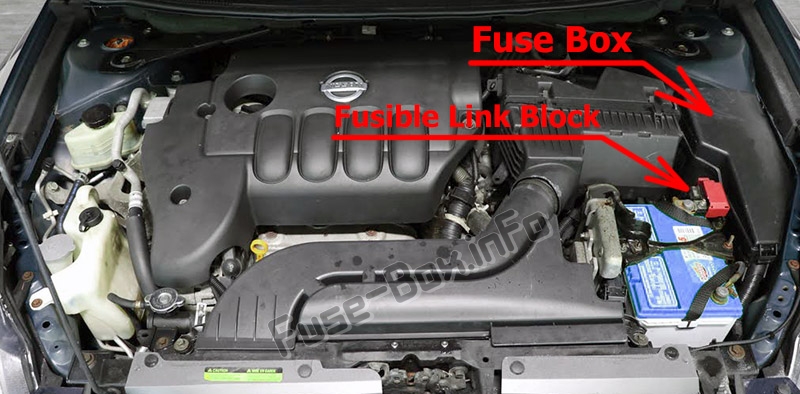

Расположение блока предохранителей

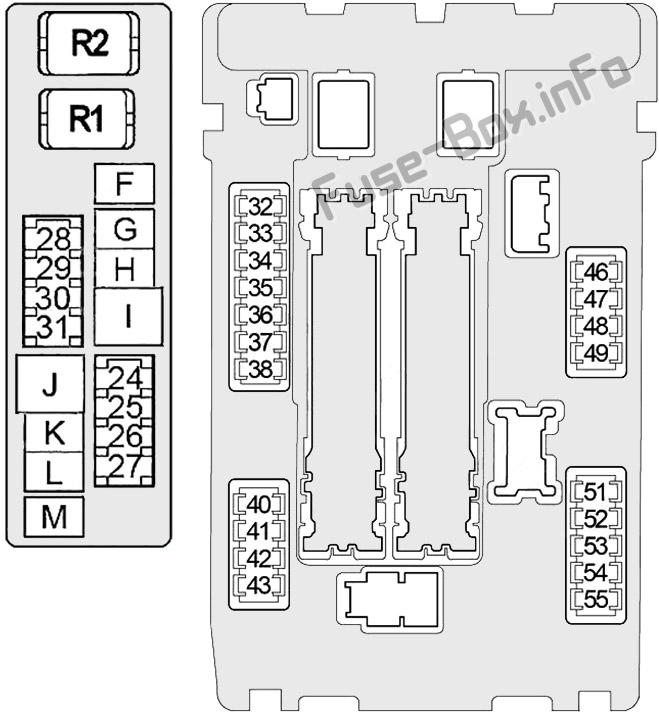

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 24 | 15 | Аудио, Навигация |
| 25 | 15 | Аудио, Навигация |
| 26 | 15 | Аудио, Навигация |
| 27 | - | Не используется |
| 28 | - | Не используется |
| 29 | 10 | Система зарядки |
| 30 | 15 | Звуковой сигнал, интеллектуальная ключевая система, система безопасности автомобиля |
| 31 | 10 | BCM (модуль управления кузовом), система запуска, интеллектуальная система ключей, NVIS, система распределения питания |
| F | 50 | VDC |
| G | 30 | АБС, ТКС, В постоянного тока |
| H | 40 | BCM (модуль управления кузовным оборудованием), фара, система автоматического освещения, система дневного света, передние противотуманные фары, система переднего стеклоочистителя и омывателя, освещение, интеллектуальная система ключей, внутреннее освещение салона, NVIS, стояночный фонарь, лампа освещения номерного знака, задний фонарь, питание Система блокировки дверей, система распределения питания, сиденье с электроприводом, система стеклоподъемников, обогреватель заднего стекла, люк на крыше, система контроля давления в шинах, открыватель крышки багажника, указатели поворота и аварийная сигнализация, звуковой сигнал, система безопасности автомобиля |
| I | 40 | АБС, ТКС |
| J | - | Не используется |
| K | 40 | Система управления двигателем |
| L | 40 | Зажигание |
| M | 40 | Система управления двигателем |
| 32 | 15 | Реле топливного насоса |
| 33 | 10 | BCM (модуль управления кузовом), система управления двигателем, система управления вариатором, интеллектуальная система ключей, NVIS, система запуска |
| 34 | 10 | Система управления вариатором |
| 35 | 10 | Система управления двигателем |
| 36 | 10 | АБС, ТКС, В постоянного тока |
| 37 | 15 | Система управления двигателем |
| 38 | 10 | Передний стеклоочиститель и омыватель |
| 40 | 10 | Реле блокировки рулевого управления |
| 41 | 10 | Реле кондиционера |
| 42 | 15 | Реле модуля управления двигателем (ECM) |
| 43 | 10/15 | Реле электродвигателя управления дроссельной заслонкой (2007–2009 гг.: 10 А; 2010–2013 гг.: 15 А) |
| 46 | 10 | Стояночный фонарь, задний фонарь, фонарь освещения номерного знака |
| 47 | 10 | Стояночный фонарь, задний фонарь, лампа номерного знака, освещение, система автоматического освещения |
| 48 | 10 | Фара (высокая), система автоматического освещения, система дневного света |
| 49 | 10 | Фара (высокая), система автоматического освещения, система дневного света |
| 51 | 15 | Фара (ближний свет), система автоматического освещения, система дневного света |
| 52 | 15 | Фара (ближний свет), система автоматического освещения, система дневного света |
| 53 | 15 | Передняя противотуманная фара |
| 54 | 10 | Не используется |
| 55 | 30 | Реле переднего стеклоочистителя |
| Реле | ||
| R1 | Horn | |
| R2 | Двигатель охлаждающего вентилятора (3) |
Блок плавких вставок (главные предохранители)

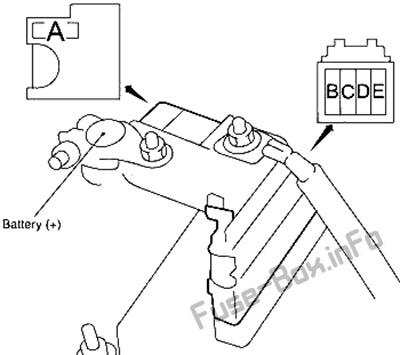

Он расположен на плюсовой клемме аккумуляторной батареи.
| № | Amp | Описание |
|---|---|---|
| A | 250 | Генератор, Стартер, Предохранители E, D |
| B | 80 | Реле зажигания (1), предохранители 40, 41, 42, 43 |
| C | 100 | Дополнительное реле, предохранители 5, 6, 7, 9, 10, 11 |
| D | 60 | Реле дальнего света фар, реле ближнего света фар, реле задних фонарей, предохранители 53, 54, 55 |
| E | 100 | Предохранители F, G, H, I, K, L, M, 24, 25, 26, 29, 30, 31 |
