Предохранители и реле Nissan Altima (L33, 2013-2018)
Схемы относятся к указанным годам и вариантам Nissan Altima (L33, 2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Altima 2013-2018
Предохранители прикуривателя (розетки) в Nissan Altima Это предохранители № 20 и № 21 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

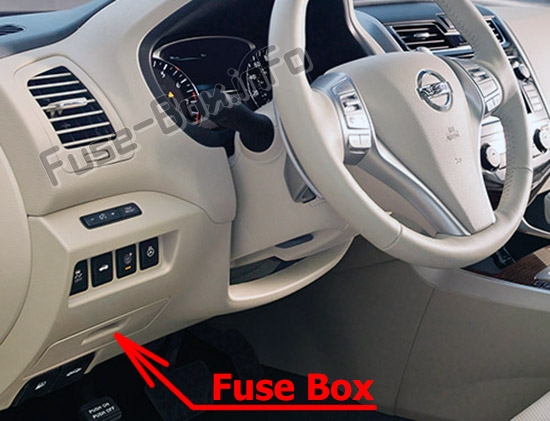

Расположение блока предохранителей
Блок предохранителей находится за крышкой внизу и слева от рулевого колеса.

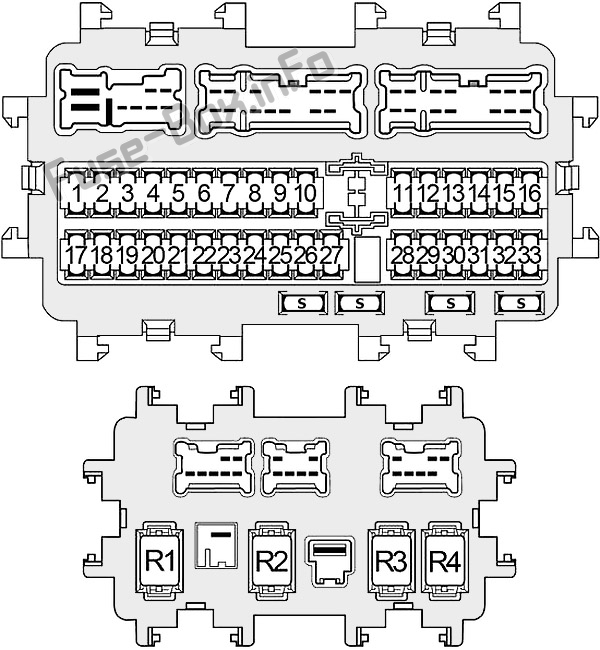

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 10 | Система автоматического освещения, лампа заднего хода, модуль управления кузовом, система управления вариатором, система дневного освещения, дверное зеркало, система управления двигателем, передняя противотуманная фара, система переднего стеклоочистителя и омывателя, универсальный приемопередатчик Homelink, фара, освещение, интеллектуальная система ключей, Внутреннее зеркало, внутреннее освещение салона, NVIS, люк, габаритные огни, лампы номерного знака, задние фонари, система распределения питания, система блокировки дверей с электроприводом, система стеклоподъемников, обогреватель заднего стекла, система контроля давления в шинах, указатели поворота и аварийная сигнализация, Система безопасности автомобиля, система звукового оповещения |
| 2 | 10 | Рулевое колесо с подогревом |
| 3 | 15 | Модуль управления кузовом, интеллектуальная система ключей, система дверных замков с электроприводом, система стеклоподъемников, система безопасности автомобиля |
| 4 | 15 | Модуль управления кузовом, интеллектуальная система ключей, система дверных замков с электроприводом, система стеклоподъемников, система безопасности автомобиля |
| 5 | 10 | Не используется |
| 6 | - | Не используется |
| 7 | - | Не используется |
| 8 | - | Не используется |
| 9 | 5 | Модуль управления кузовом, дверное зеркало, NVIS, интеллектуальная система ключей, система распределения питания, система контроля давления в шинах |
| 10 | 10 | Лампа заднего хода, блок управления кузовом, система управления тормозами, система блокировки переключения передач CVT, система управления двигателем, интеллектуальная система ключей, система распределения питания, стоп-сигнал, интеллектуальная система ключей, NVIS, система распределения питания |
| 11 | - | Не используется |
| 12 | 15 | BOSE Audio: аудиосистема с дисплеем, навигационная система |
| 13 | 10 | Система управления CVT, система дневного света, передняя противотуманная фара, фара, освещение, интеллектуальная система ключей, комбинированный счетчик, NVIS, стояночные огни, освещение номерного знака, задние фонари, система управления подушками безопасности SRS, система контроля давления в шинах, указатели поворота и опасности Сигнальные лампы, система безопасности автомобиля, система звукового оповещения |
| 14 | 5 | Управление кондиционером |
| 15 | 20 | Аудиосистема BASE, аудиосистема с дисплеем, навигационная система, система помощи водителю |
| 16 | 5 | Блок управления кузовным оборудованием, система распределения питания |
| 17 | 15 | Блок управления кондиционером, система распределения питания, блок управления кузовным оборудованием |
| 18 | - | Не используется |
| 19 | 15 | Система распределения электроэнергии |
| 20 | 20 | Розетка |
| 21 | 20 | Розетка |
| 22 | 10 | Обогрев заднего стекла, блок управления кузовным оборудованием |
| 23 | 15 | Обогрев заднего стекла, блок управления кузовным оборудованием |
| 24 | 15 | Обогрев заднего стекла, блок управления кузовным оборудованием |
| 25 | 5 | Дополнительное реле 2 |
| 26 | 5 | Не используется |
| 27 | 15 | Блок управления кондиционером, система распределения питания, блок управления кузовным оборудованием |
| 28 | 15 | Сиденье с подогревом |
| 29 | 5 | Система управления CVT, система помощи водителю, система управления двигателем, навигационная система |
| 30 | 10 | Управление кондиционером, компас, рулевое колесо с подогревом, универсальный трансивер Homelink, внутреннее зеркало, система распределения питания, обогреватель заднего стекла, модуль управления двигателем, система распределения питания |
| 31 | 5 | Система управления тормозами, система зарядки, система управления вариатором, система дневного света, система рулевого управления с электронным управлением, система управления двигателем, передняя противотуманная фара, фара, освещение, комбинированный счетчик, габаритные огни, подсветка номерного знака, задние фонари, управление подушками безопасности SRS Система, система контроля давления в шинах, указатели поворота и аварийная сигнализация, система звукового оповещения |
| 32 | 10 | Система управления подушками безопасности SRS |
| 33 | - | Не используется |
| S | Запасные предохранители | |
| Реле | ||
| R1 | Зажигание 2 | |
| R2 | Двигатель вентилятора | |
| R3 | Обогрев заднего стекла | |
| R4 | Аксессуар 1 |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

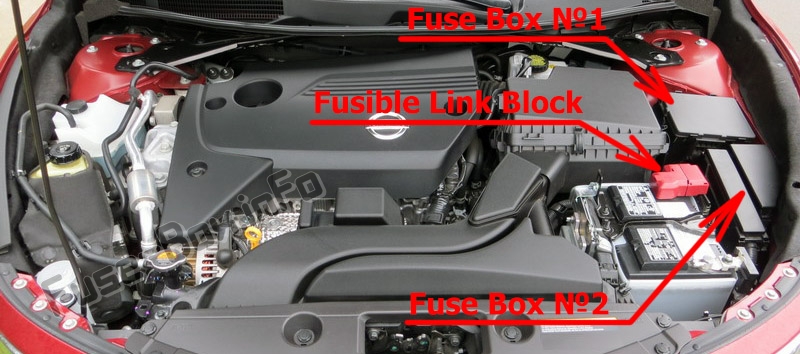

Расположение блока предохранителей

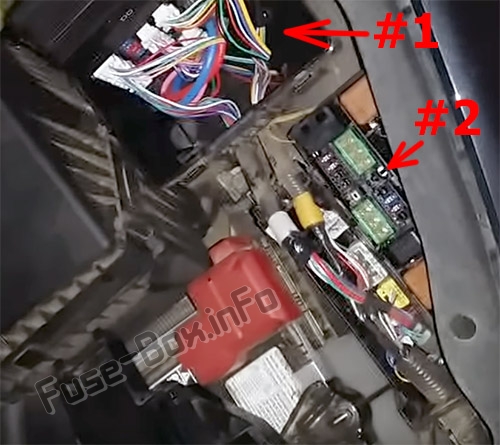

Имеется три блока предохранителей: блок плавких вставок (главные предохранители) расположен на положительной клемме аккумулятора, а два блока предохранителей расположены рядом с аккумулятором.
Предохранители первого блока расположены на нижней стороне этого блока.

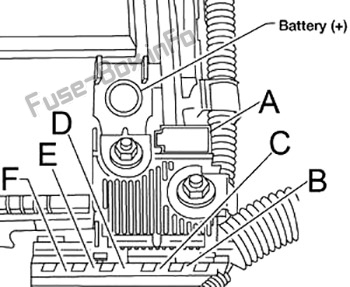

Блок плавких вставок
| № | Amp | Описание |
|---|---|---|
| A | 250 | Генератор, Стартер, Предохранители B, C, D |
| B | 100 | Предохранители 59, 60, 62, 63, G, H, I, L, M, N |
| C | 80 | Реле дальнего света фар (предохранители 34, 35), реле ближнего света фар (предохранители 36, 37), реле задних фонарей (предохранители 51, 52), реле переднего стеклоочистителя, предохранители 41, 42, 43 |
| D | 100 | Модуль управления усилителем руля |
| E | 80 | Реле блока управления двигателем (предохранители 38, 39, 40), реле зажигания 1 (реле кондиционера, реле вентилятора системы охлаждения 1, предохранители 44, 45, 46, 47, 48, 49, 50), предохранители 53, 55, 56 |
| F | 100 | Дополнительное реле 1 (предохранители 19, 20, 21), предохранители 1, 2, 3, 4, 9, 10, 12. 13, 14, 15, 16, 25 |

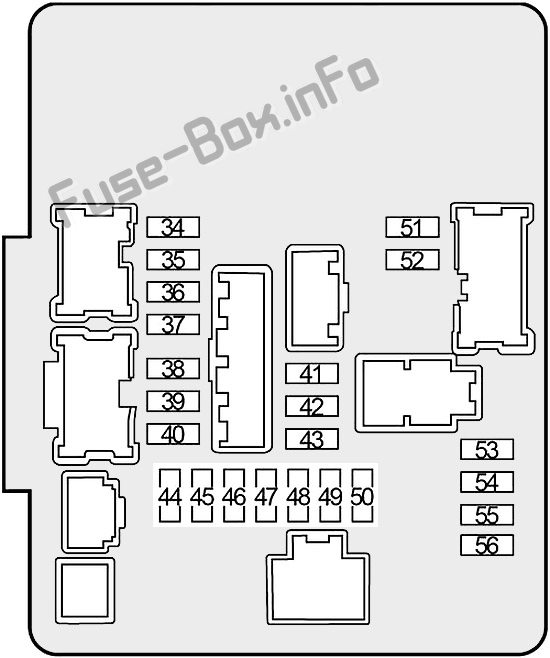

Схема блока предохранителей №1
| № | Amp | Описание |
|---|---|---|
| 34 | 10 | Фары High, система автоматического освещения, система дневного света |
| 35 | 10 | Фары High, система автоматического освещения, система дневного света |
| 36 | 15 | Фары ближнего света, система автоматического освещения, система дневного света |
| 37 | 15 | Фары ближнего света, система автоматического освещения, система дневного света |
| 38 | 10 | Модуль управления двигателем |
| 39 | 10 | Модуль управления двигателем |
| 40 | 15 | Модуль управления двигателем |
| 41 | 30 | Реле переднего стеклоочистителя |
| 42 | 15 | Реле передних противотуманок |
| 43 | 10 | Система автоматического освещения, система дневного освещения |
| 44 | 15 | Модуль управления двигателем |
| 45 | 10 | Модуль управления двигателем |
| 46 | 10 | BCM (модуль управления кузовом), система управления вариатором, система управления двигателем, интеллектуальная система ключей, NVIS, система запуска |
| 47 | 15 | Реле топливного насоса |
| 48 | 10 | Модуль управления двигателем |
| 49 | 10 | Система управления тормозами, система рулевого управления с электронным управлением |
| 50 | 10 | BCM (модуль управления кузовным оборудованием), система помощи водителю, передний стеклоочиститель и омыватель |
| 51 | 10 | Габаритные огни, Освещение номерного знака, Задние фонари |
| 52 | 10 | Система автоматического освещения, стояночные огни, освещение номерного знака, задние фонари |
| 53 | 10 | Реле кондиционера |
| 54 | - | Не используется |
| 55 | 15 | Реле двигателя управления дроссельной заслонкой |
| 56 | 10 | Модуль управления двигателем |

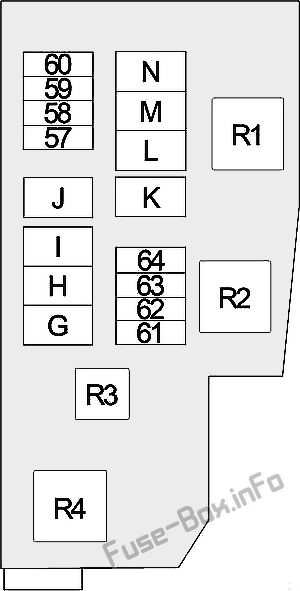

Схема блока предохранителей №2
| № | Amp | Описание |
|---|---|---|
| 57 | - | Не используется |
| 58 | - | Не используется |
| 59 | 10 | BCM (модуль управления кузовным оборудованием), интеллектуальная система ключей |
| 60 | 10 | Система управления вариатором |
| 61 | - | Не используется |
| 62 | 10 | Система зарядки |
| 63 | 15 | Звуковой сигнал, интеллектуальная ключевая система, система безопасности автомобиля |
| 64 | - | Не используется |
| G | 40 | Система управления тормозом |
| H | 40 | Система управления тормозом |
| I | 40 | Система автоматического освещения, фонарь заднего хода, базовая аудиосистема, BCM (модуль управления кузовом), система блокировки переключения передач CVT, дверное зеркало, система дневного света, аудиосистема дисплея, передняя противотуманная фара, система переднего стеклоочистителя и омывателя, фара, освещение, Интеллектуальная ключевая система, внутреннее освещение салона, люк в крыше, навигационная система, NVIS, стояночные огни, освещение номерного знака, задние фонари, система распределения питания, система блокировки дверей с электроприводом, сиденье с электроприводом со стороны водителя, система стеклоподъемников, обогреватель заднего стекла, давление в шинах Система мониторинга, указатели поворота и аварийная сигнализация, устройство открывания крышки багажника, система безопасности автомобиля, система звукового оповещения |
| J | - | Не используется |
| K | - | Не используется |
| L | 40 | Модуль управления двигателем |
| M | 40 | Реле зажигания 2 (предохранители 28, 29, 30, 31, 32) |
| N | 40 | Модуль управления двигателем |
| Реле | ||
| R1 | Охлаждающий вентилятор 3 | |
| R2 | Стоп-сигнал | |
| R3 | Horn | |
| R4 | Охлаждающий вентилятор 2 |
