Предохранители и реле Nissan Patrol (Y61, 1997-2013)
Схемы относятся к указанным годам и вариантам Nissan Patrol (Y61, 1997-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Ниссан Патрол 1997-2013 гг.
Предохранители прикуривателя (розетки) в Nissan Patrol Это предохранитель F13 в блоке предохранителей панели приборов и предохранитель F46 в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

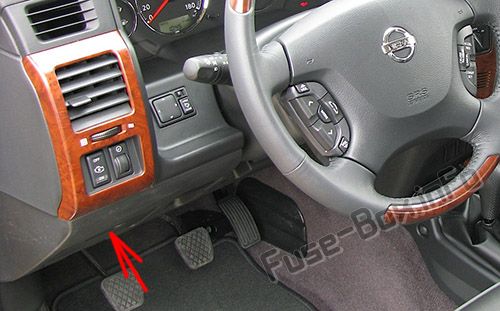

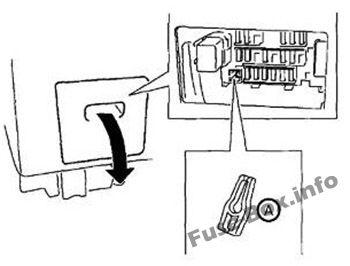

Блок предохранителей находится слева под рулем, за крышкой.

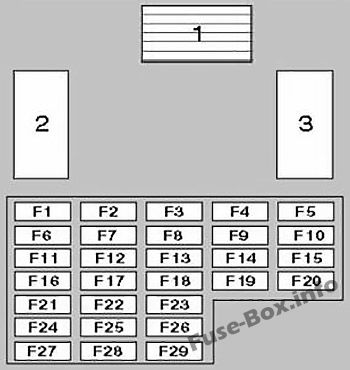

Схема блока предохранителей
| № | Amp | Составная часть |
|---|---|---|
| 1 | Реле вентилятора отопителя | |
| 2 | Реле основного зажигания | |
| 3 | Реле вспомогательной цепи зажигания | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Стеклоочиститель / омыватель ветрового стекла |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10А/20А | |
| F7 | 7,5A | Система АБС / ЕСП |
| F8 | 7.5A | |
| F9 | 7.5A | |
| F10 | 10A | Аудио система |
| F11 | 7.5A | Поворотники |
| F12 | 7.5A | |
| F13 | 15A | Зажигалка |
| F14 | 10A | |
| F15 | 10A | |
| F16 | 10A | система SRS |
| F17 | 15A | |
| F18 | 10A | Стеклоочиститель/омыватель заднего стекла |
| F19 | 15A | 2002: Омыватели фар |
| F20 | 10A | |
| F21 | 10A | Система управления двигателем |
| F22 | 15A | |
| F23 | 7,5A | Электропривод зеркал |
| F24 | 7.5A | |
| F25 | 10A | |
| F26 | 7.5A | |
| F27 | 15A | Топливный насос |
| F28 | 10A |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

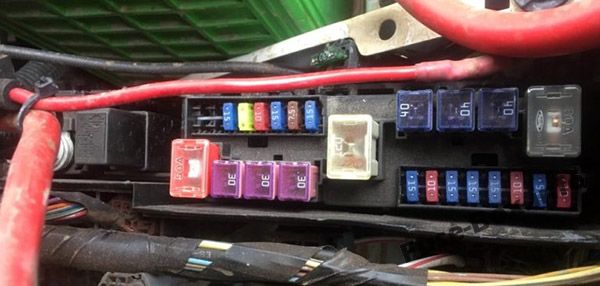

Блок предохранителей находится в моторном отсеке (справа).

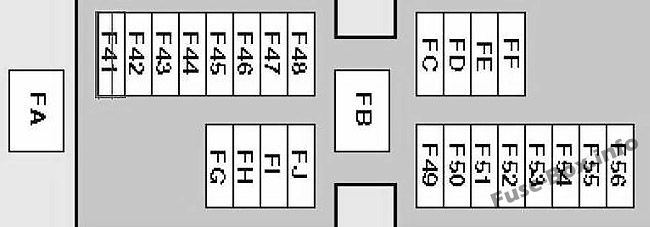

Схема блока предохранителей
| № | Amp | Составная часть |
|---|---|---|
| FA | 100A | Свечи накаливания |
| FB | 100А / 120А | Генератор |
| FC | 30А / 40А | Мотор охлаждающего вентилятора |
| FD | 30А/40А | |
| FE | 40A | |
| FF | 80A | 2002: Блок предохранителей/реле панели приборов |
| FG | 50A | |
| FH | 30А/40А | |
| FI | 30A | Система АБС / ЕСП |
| FJ | 30A | Цепи замка зажигания |
| F41 | 7,5 А/20 А | |
| F42 | 7,5 А/20 А | |
| F43 | 15 A | |
| F44 | 20A | |
| F45 | 10А / 15А | Обогреватель ветрового стекла |
| F46 | 15A | Зажигалка |
| F47 | 7.5A | Генератор |
| F48 | 10A | Поворотники |
| F49 | 7,5А/10А/15А/20А | |
| F50 | 7,5А/10А/20А | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Противотуманные огни |
| F54 | 10A | |
| F55 | 15A | 2002: Двигатель вентилятора охлаждения |
| F56 | 10A | Аудио система |
| Отдельно могут быть дополнительные предохранители: F61 - (15А) Обогрев ветрового стекла, F62 - Не используется, F63 - (20А) Омыватели фар, F64 — (10А) Аудиосистема. |

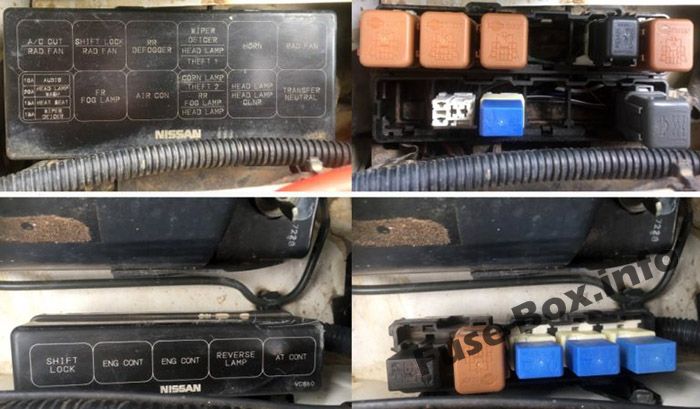

Релейные коробки

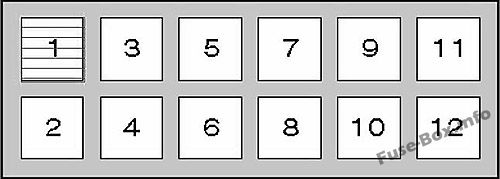

Релейная коробка 1
Релейная коробка 2
| № | Составная часть |
|---|---|
| Релейная коробка 1 | |
| 1 | |
| 2 | |
| 3 | Дизель: Реле системы управления коробкой передач |
| 4 | Реле противотуманных фар |
| 5 | Обогрев заднего стекла |
| 6 | Реле кондиционера |
| 7 | |
| 8 | |
| 9 | Реле звукового сигнала |
| 10 | |
| 11 | |
| 12 | Реле системы 4WD |
| Релейная коробка 2 | |
| 1 | |
| 2 | Реле фонарей заднего хода |
| 3 | Реле модуля управления дроссельной заслонкой |
| 4 | PVN |
| 5 |
