Предохранители и реле Nissan Qashqai / Qashqai+2 (J10/NJ10, 2007-2013)
Схемы относятся к указанным годам и вариантам Nissan Qashqai / Qashqai+2 (J10/NJ10, 2007-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Qashqai 2007-2013 гг.
Предохранители прикуривателя (розетки) в Nissan Qashqai являются предохранители F7 (гнездо 12 В — сзади) и F19 (гнездо прикуривателя/зарядного устройства) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

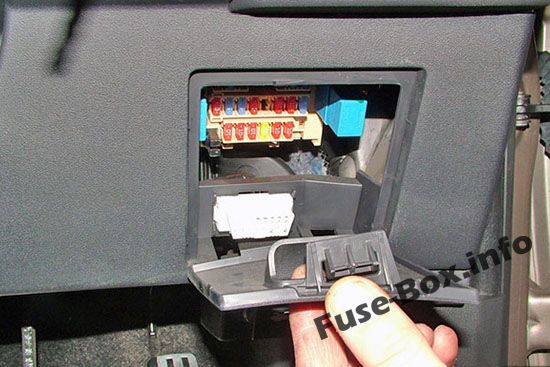

Расположение блока предохранителей
Блок предохранителей находится слева (на праворульных автомобилях справа) под рулем, за крышкой.

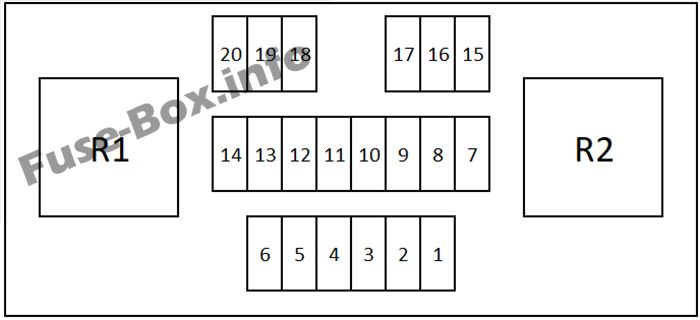

Схема блока предохранителей
| № | Amp | Составная часть |
|---|---|---|
| R1 | Реле вспомогательных цепей зажигания | |
| R2 | Реле вентилятора отопителя | |
| F1 | 10A | Сиденья с подогревом |
| F2 | 10A | Подушки безопасности |
| F3 | 20A | Блок управления функциями рулевой колонки |
| F4 | 10A | Электрика |
| F5 | 10A | Блок управления электрооборудованием салона |
| F6 | 10A | Обогрев зеркал заднего вида |
| F7 | 15A | Розетка 12 В (сзади) |
| F8 | 10A | Электрика |
| F9 | 10A | Блок управления электрооборудованием салона |
| F10 | 20A | Не используется |
| F11 | 10A | переключатель БПП |
| F12 | 15A | Аудио система |
| F13 | 15A | Модуль управления коробкой передач (TCM) |
| F14 | - | Не используется |
| F15 | 15A | Электродвигатель вентилятора переменного тока/нагревателя |
| F16 | 15A | Электродвигатель вентилятора переменного тока/нагревателя |
| F17 | 10A | Не используется |
| F18 | - | Не используется |
| F19 | 15A | Прикуриватель/розетка для зарядки |
| F20 | 10A | Аудиосистема, электрические наружные зеркала заднего вида |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

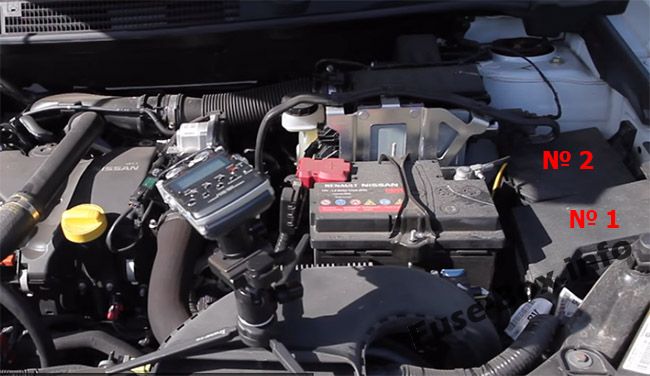

Расположение блока предохранителей
Блоки предохранителей расположены в моторном отсеке (слева).
1) Блок предохранителей 1
2) Блок предохранителей 2

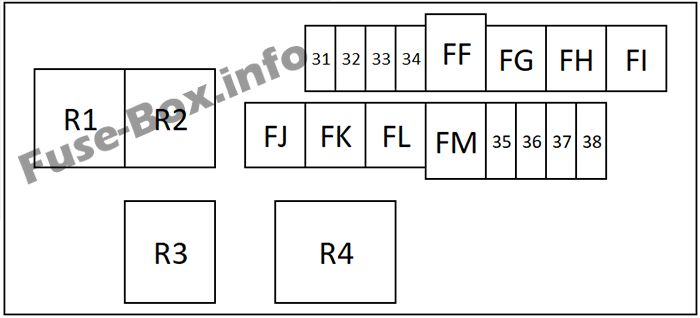

Схема блока предохранителей №1
| № | Amp | Составная часть |
|---|---|---|
| R1 | Реле электродвигателя насоса охлаждающей жидкости двигателя | |
| R2 | Реле звукового сигнала | |
| R3 | Реле насоса омывателя фар | |
| R4 | Не используется | |
| FF | 60A | Усилитель руля |
| FG | 30A | Омыватели фар |
| FH | 30A | ABS |
| FI | 40A | ABS |
| FJ | 40A | Не используется |
| FK | 40A | Замок зажигания |
| FL | 30A | Не используется |
| FM | 50A | Двигатель вентилятора охлаждающей жидкости двигателя |
| F31 | 20A | Реле электродвигателя насоса охлаждающей жидкости двигателя |
| F32 | 10A | Система полного привода |
| F33 | 10A | Аттематизатор |
| F34 | 10A | Horn |
| F35 | 30A | Дополнительный отопитель |
| F36 | 10A | Не используется |
| F37 | 30A | Дополнительный отопитель |
| F38 | 30A | Дополнительный отопитель |

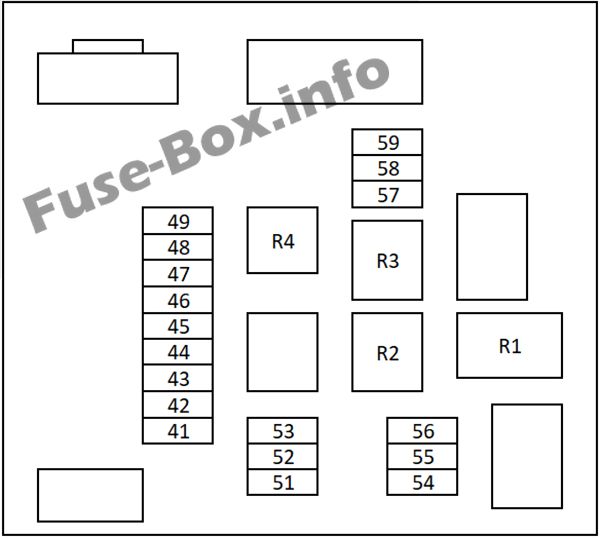

Схема блока предохранителей №2
| № | Amp | Составная часть |
|---|---|---|
| R1 | Реле обогрева заднего стекла | |
| R2 | Не используется | |
| R3 | Не используется | |
| R4 | Реле главных цепей зажигания | |
| F41 | 15A | Разморозка двери багажника, подогрев зеркал |
| F42 | 15A | Разморозка двери багажника, подогрев зеркал |
| F43 | 15A | Передние противотуманные фары |
| F44 | 30A | Стеклоочистители |
| F45 | 15A | Фара ближнего света, правая |
| F46 | 15A | Фара ближнего света, левая |
| F47 | 10A | Фара дальнего света правая |
| F48 | 10A | Фара дальнего света, левая |
| F49 | 10A | Лампы задних фонарей |
| F51 | 15A | коробка передач |
| F52 | 20A | Управление двигателем |
| F53 | 10A | Муфта компрессора кондиционера |
| F54 | 10A | Фонари заднего хода |
| F55 | 10A | Передача инфекции |
| F56 | 10A | Управление двигателем |
| F57 | 15A | Управление двигателем |
| F58 | 10A | Управление двигателем |
| F59 | 10A | ABS |
