Предохранители и реле Nissan Quest (V41, 1998-2002)
Схемы относятся к указанным годам и вариантам Nissan Quest (V41, 1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Quest 1998-2002 гг.
Предохранители прикуривателя (розетки) в Nissan Quest Это предохранители № 6 (прикуриватель), № 7 (задняя розетка) и № 11 (2001–2002 гг. — задняя консольная розетка) в блоке предохранителей на приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

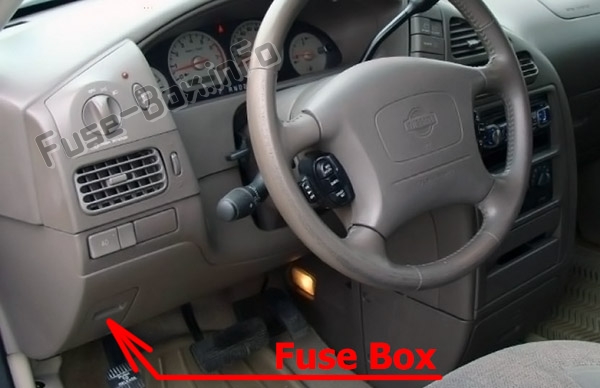

Расположение блока предохранителей
Блок предохранителей находится за крышкой на панели приборов со стороны водителя.

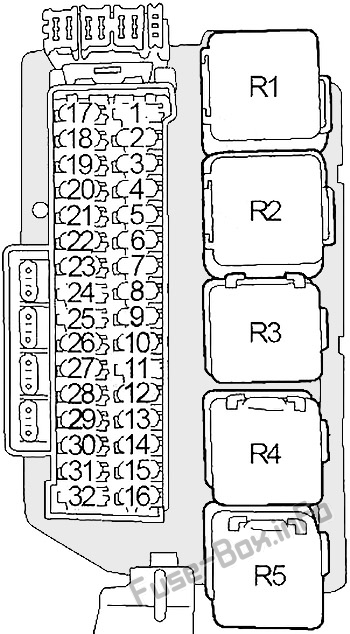

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 7.5 | Передние сиденья с подогревом |
| 2 | 10 | Модуль управления коробкой передач (TCM), электродвигатель заднего стеклоочистителя, блок EATC |
| 3 | 10 | Блок датчиков диагностики подушек безопасности |
| 4 | 10 | Клапан IACV-AAC, перепускной клапан вакуумного отсечного клапана, модуль управления двигателем (ECM), разъем канала передачи данных, электромагнитный клапан Map/Baro Switch, датчик положения дроссельной заслонки, клапан управления вентиляцией адсорбера EVAP |
| 5 | 7.5 | Выключатель дистанционного управления дверным зеркалом, SECU |
| 6 | 20 | Зажигалка |
| 7 | 20 | Задняя точка питания |
| 8 | 20 | Электродвигатель переднего стеклоочистителя, электродвигатель переднего омывателя, усилитель переднего стеклоочистителя |
| 9 | 10 | Мотор заднего стеклоочистителя, мотор заднего омывателя |
| 10 | 7,5 или 15 | 1998-2000 (7.5A): аудио; 2001-2002 (15A): аудио, видеомонитор, усилитель сабвуфера |
| 11 | 20 | 1998-2000: Усилитель сабвуфера; 2001-2002: Задняя розетка питания (на консоли) |
| 12 | 7.5 | Блок управления фарами, модуль управления двигателем (ECM) |
| 13 | 7.5 | Блок управления кондиционером, реле кондиционера, блок EATC, заслонка смешивания и режима воздуха, электромагнитный клапан IACC-FICD |
| 14 | 20 | Обогрев заднего стекла |
| 15 | 20 | Обогрев заднего стекла |
| 16 | 10 | Выключатель обогревателя заднего стекла, обогреватели зеркал |
| 17 | 10 | Передние боковые габаритные огни, передний комбинированный фонарь, комбинированный переключатель |
| 18 | 7.5 | Лампы освещения |
| 19 | 10 | Задний комбинированный фонарь, фонарь номерного знака прицепа |
| 20 | 10 | Аудиосистема, CD-чейнджер, задний пульт дистанционного управления аудиосистемой, панель управления FES |
| 21 | 15 | Лампы освещения салона, блок управления сиденьями и зеркалами с памятью, электродвигатель люка |
| 22 | 20 | Выключатель стоп-сигналов, блок управления буксировкой прицепа |
| 23 | 10 | Аварийный выключатель, индикатор безопасности |
| 24 | 15 | Двигатель заднего вентилятора |
| 25 | 15 | Двигатель заднего вентилятора |
| 26 | 7.5 | Датчик кислорода с подогревом |
| 27 | 10 | Переключатель опасности |
| 28 | 20 | Электродвигатель переднего вентилятора, блок управления скоростью переднего вентилятора |
| 29 | 10 | Разъем канала передачи данных, комбинированный счетчик, выключатель тормоза ASCD, реле кондиционера, реле вентилятора охлаждения, реле электродвигателя заднего вентилятора, блок управления сиденьями и зеркалами с памятью, блок управления ASCD |
| 30 | 10 | Привод ABS и электрический блок, переключатель положения парковки/нейтрали, блок управления фарами, SECU, модуль управления коробкой передач (TCM) |
| 31 | 20 | Электродвигатель переднего вентилятора, блок управления скоростью переднего вентилятора |
| 32 | - | Не используется |
| Реле | ||
| R1 | Задний фонарь | |
| R2 | Зажигание | |
| R3 | Аксессуар | |
| R4 | Обогрев заднего стекла | |
| R5 | воздуходувка |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

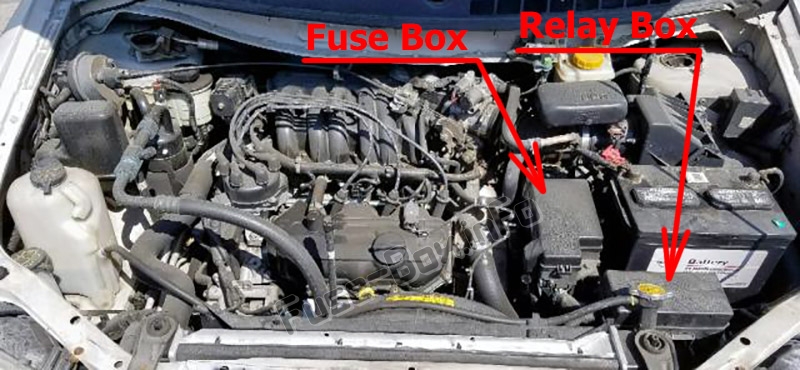

Расположение блока предохранителей

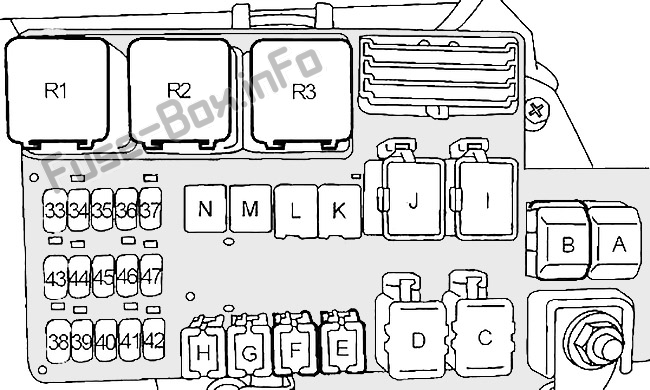

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 33 | 10 | Форсунки, модуль управления двигателем (ECM) |
| 34 | 10 | Реле модуля управления двигателем (ECM), разъем канала передачи данных |
| 35 | 10 | Генератор |
| 36 | 15 | Фара (правая) |
| 37 | 15 | Фара (левая) |
| 38 | 7.5 | Реле передних противотуманных фар |
| 39 | 7.5 | SECU, реле безопасности автомобиля |
| 40 | - | Не используется |
| 41 | 20 | Реле электромагнитного клапана ABS |
| 42 | 15 | Реле звукового сигнала |
| 43 | 15 | Реле топливного насоса |
| 44 | 7.5 | Датчик вентилятора радиатора |
| 45 | - | Не используется |
| 46 | - | Не используется |
| 47 | - | Не используется |
| A | 100 | Реле зажигания (предохранители: «26», «27», «29», «30»), вспомогательное реле (предохранители: «5», «6», «7», «8», «9»), хвостовая схема Реле (Предохранители: «17», «18», «19») Предохранители: «2», «20», «21», «22», «23» |
| B | 140 | Генератор, Предохранитель: "А", "С", "F", "G", "38", "39", "41", "42" |
| C | 65 | Реле электродвигателя переднего вентилятора (предохранители: «28», «31») |
| D | - | Не используется |
| E | - | Не используется |
| F | 30 | Автоматический выключатель 1 (SECU, реле стеклоподъемников), автоматический выключатель 2 (сиденье с электроприводом) |
| G | 40 | Реле двигателя АБС |
| H | - | Не используется |
| I | 45 | Реле обогревателя заднего стекла (предохранители: «14», «15», «16»), предохранители: «24», «25» |
| J | 75 | Реле вентилятора охлаждения |
| K | 30 | Выключатель зажигания |
| L | 20 | Реле вентилятора охлаждения |
| M | - | Не используется |
| N | - | Не используется |
| Реле | ||
| R1 | Реле вентилятора охлаждения 1 | |
| R2 | Реле вентилятора охлаждения 2 | |
| R3 | Реле вентилятора охлаждения 3 |

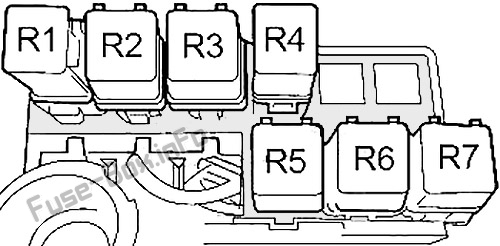

Релейная коробка
| № | Реле |
|---|---|
| R1 | Парковочное/нейтральное положение |
| R2 | Топливный насос |
| R3 | Проверка лампы |
| R4 | 1998–2000 годы: удержание ASCD; 2001-2002: Противотуманные фары |
| R5 | Безопасность автомобиля |
| R6 | Horn |
| R7 | Кондиционер |
