Предохранители и реле Nissan Quest (V42, 2004-2009)
Схемы относятся к указанным годам и вариантам Nissan Quest (V42, 2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Quest 2004-2009
Предохранители прикуривателя (розетки) в Nissan Quest Это предохранители № 5 (передняя розетка 2, задняя розетка — 2-й ряд) и № 21 (передняя розетка 1, задняя розетка — груз) в блоке предохранителей на приборной панели.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

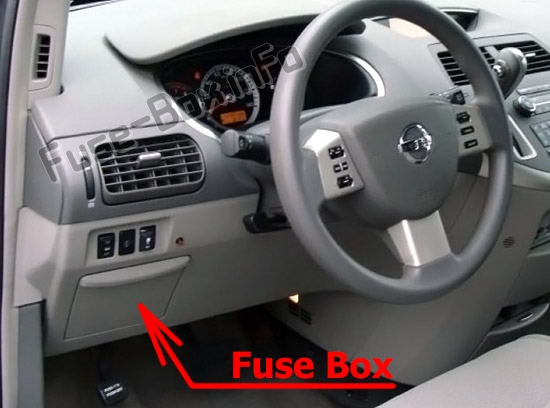

Расположение блока предохранителей
Блок предохранителей находится за вещевым отсеком слева от рулевого колеса.

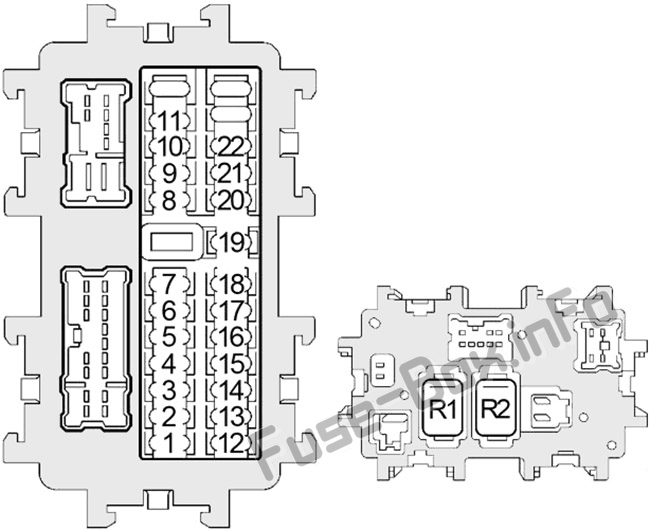

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 10 | Блок управления регулировкой педали, выключатель стоп-сигнала |
| 2 | 10 | Реле электродвигателя переднего вентилятора, передний регулятор воздуха |
| 3 | 15 | Блок управления кузовным оборудованием (BCM), автоматическое затемнение внутреннего зеркала заднего вида |
| 4 | 10 | Аудио, переключатель AV, блок дисплея, блок управления дисплеем, блок управления Navi, DVD-плеер, тюнер спутникового радио, блок управления кузовным оборудованием (BCM) |
| 5 | 15 | Передняя розетка питания 2, задняя розетка питания (2-й ряд) |
| 6 | 10 | Переключатель дистанционного управления дверным зеркалом |
| 7 | - | Не используется |
| 8 | 10 | Дверное зеркало |
| 9 | 10 | Блок управления сиденьем водителя, диод 1 |
| 10 | 15 | Двигатель заднего вентилятора |
| 11 | 15 | Двигатель заднего вентилятора |
| 12 | 10 | Устройство автоматического контроля скорости (ASCD) Выключатель тормоза, разъем канала передачи данных, комбинированный счетчик, реле обогрева сиденья, переключатель нейтрального положения парковки, блок дисплея, датчик угла поворота рулевого колеса, блок управления дисплеем, блок управления Navi, блок управления задней дверью, блок управления сдвижной дверью Правый/левый, блок управления гидролокатором, дневные ходовые огни, телефон громкой связи |
| 13 | 10 | Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 14 | 10 | Комбинированный счетчик, переключатель нейтрального положения при парковке, внутреннее зеркало с автоматическим затемнением |
| 15 | - | Не используется |
| 16 | 10 | Форсунки, модуль управления кузовным оборудованием (BCM), модуль управления двигателем (ECM) |
| 17 | 10 | Блок управления Navi, блок управления задней дверью, блок управления правой/левой сдвижной дверью, блок управления сиденьем водителя, переключатель памяти сиденья, блок управления автоматическим позиционером движения |
| 18 | 15 | Сабвуфер |
| 19 | 15 | Модуль управления коробкой передач (TCM), переключатель аудио/видео, блок дисплея, датчик угла поворота рулевого колеса, комбинированный прибор, передняя опора двигателя с электронным управлением, блок управления дисплеем, переключатель с ключом, передний регулятор воздуха |
| 20 | 10 | Выключатель стоп-сигнала |
| 21 | 15 | Передняя розетка питания 1, задняя розетка питания (грузовой отсек) |
| 22 | 15 | Реле открытия крышки топливного бака, DVD-плеер |
| Реле | ||
| R1 | воздуходувка | |
| R2 | Аксессуар |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

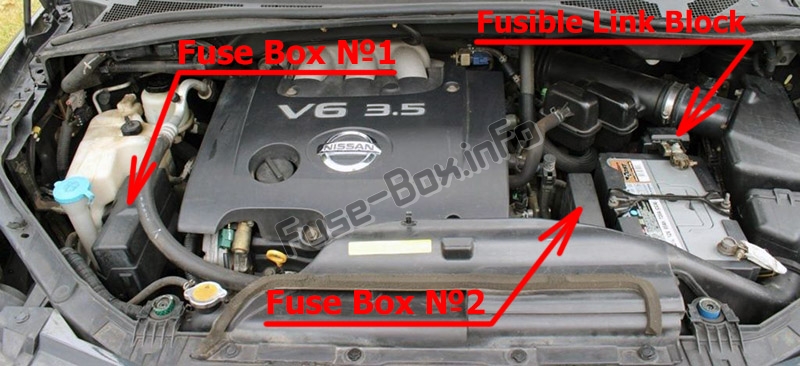

Расположение блока предохранителей

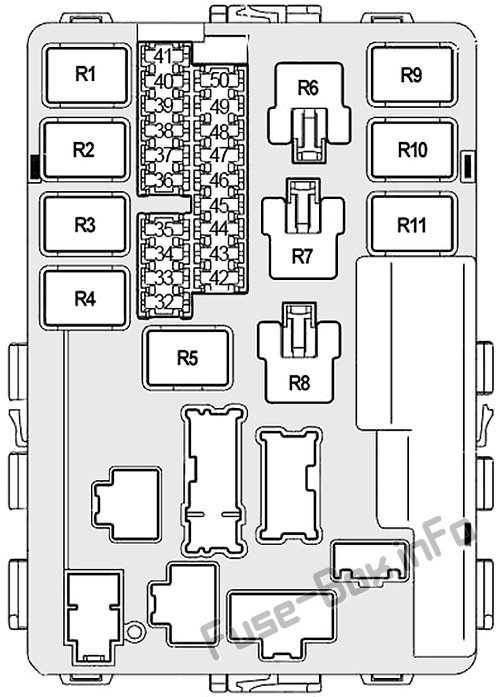

Схема блока предохранителей №1
| № | Amp | Описание |
|---|---|---|
| 32 | 20 | Реле обогревателя заднего стекла |
| 33 | 10 | Реле кондиционера |
| 34 | 15 | ЦП IPDM E/R |
| 35 | 15 | Модуль управления двигателем (ECM), реле ECM, антенный усилитель NATS |
| 36 | 15 | Фара ближнего света (правая), диод 3 |
| 37 | 20 | Реле обогревателя заднего стекла |
| 38 | 10 | Фара дальнего света (левая), блок управления дневными ходовыми огнями |
| 39 | 30 | Реле переднего стеклоочистителя |
| 40 | 10 | Фара дальнего света (правая), реле дневных ходовых огней, диод 3 |
| 41 | 15 | Реле задних фонарей, реле поворотных фонарей, ЦП IPDM E/R |
| 42 | 10 | Реле насоса отопителя |
| 43 | 15 | Реле передних противотуманных фар |
| 44 | 15 | Реле двигателя управления дроссельной заслонкой |
| 45 | 15 | Фара ближнего света (левая), дневные ходовые огни |
| 46 | 15 | Датчик расхода воздуха, кислородный датчик отопителя |
| 47 | 10 | Комбинированный переключатель (передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель) |
| 48 | 10 | Модуль управления коробкой передач (TCM), датчик числа оборотов, датчик числа оборотов турбины, реле A/T PV IGN |
| 49 | 10 | ABS |
| 50 | 15 | Реле топливного насоса |
| Реле | ||
| R1 | Модуль управления двигателем | |
| R2 | Фара высокая | |
| R3 | Низкий уровень фар | |
| R4 | Стартер | |
| R5 | Зажигание | |
| R6 | Охлаждающий вентилятор (№ 1) | |
| R7 | Охлаждающий вентилятор (№3) | |
| R8 | Охлаждающий вентилятор (№ 2) | |
| R9 | Двигатель управления дроссельной заслонкой | |
| R10 | Топливный насос | |
| R11 | Передняя противотуманная фара |

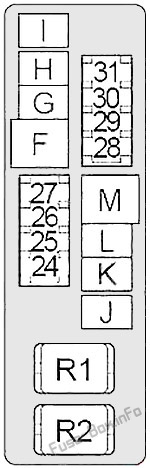

Схема блока предохранителей №2
| № | Amp | Описание |
|---|---|---|
| 24 | 20 | Блок питания для буксировки прицепа |
| 25 | 15 | Реле звукового сигнала |
| 26 | 10 | Генератор |
| 27 | 15 | Реле обогрева сиденья |
| 28 | 20 | Реле электродвигателя переднего вентилятора |
| 29 | 15 | Дневные ходовые огни |
| 30 | 20 | Реле электродвигателя переднего вентилятора |
| 31 | 20 | Аудио, Усилитель BOSE, Тюнер спутникового радио |
| F | 40 | ABS |
| G | 40 | Реле вентилятора охлаждения 2 |
| H | 40 | Реле 1 вентилятора охлаждения, реле 3 вентилятора охлаждения |
| I | 40 | Автоматический выключатель 1 (система автоматического закрывания раздвижной двери, сиденье с электроприводом) |
| J | 50 | Модуль управления кузовным оборудованием (BCM) |
| K | 40 | Выключатель зажигания |
| L | 40 | ABS |
| M | 40 | Автоматический выключатель 2 (система регулируемых педалей, автоматический позиционер привода, система автоматического закрывания раздвижной двери, сиденье с электроприводом) |
| Реле | ||
| R1 | Horn | |
| R2 | Двигатель переднего вентилятора |

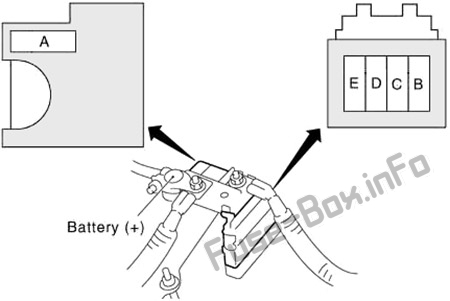

Блок плавких вставок (главные предохранители)
Он расположен на плюсовой клемме аккумулятора
| № | Amp | Описание |
|---|---|---|
| A | 140 | Генератор, предохранители D, E |
| B | 80 | Дополнительное реле (предохранители 4, 5, 6), реле электродвигателя заднего вентилятора (предохранители 10, 11), предохранители 3, 17, 18, 19, 20, 21, 22 |
| C | 60 | Реле зажигания (предохранители 42, 46, 47, 48, 49, 50), предохранители 33, 34, 35, 37 |
| D | 80 | Реле дальнего света фар (предохранители 38, 40), реле ближнего света фар (предохранители 36, 45), предохранители 32, 39, 41, 43, 44 |
| E | 100 | Предохранители F, G, H, J, 24, 25, 26, 27 |
