Предохранители и реле Nissan Quest (RE52, 2011-2017)
Схемы относятся к указанным годам и вариантам Nissan Quest (RE52, 2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Quest 2011-2017
Предохранители прикуривателя (розетки) в Nissan Quest Это предохранители №8 (розетка в багажном отделении) и №20 (передняя розетка) в блоке предохранителей на приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

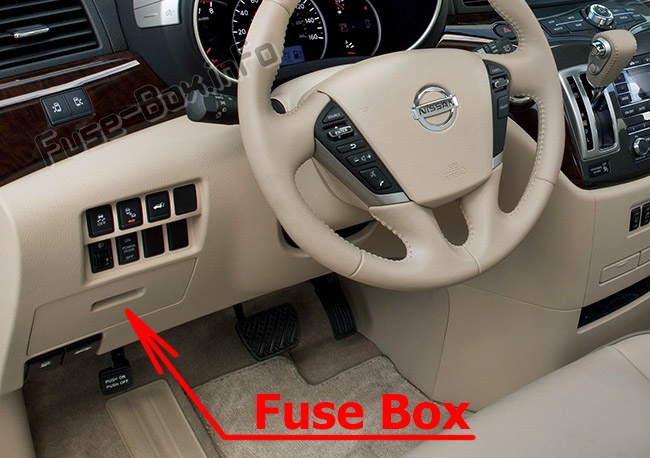

Расположение блока предохранителей
Блок предохранителей находится за крышкой на панели приборов со стороны водителя.

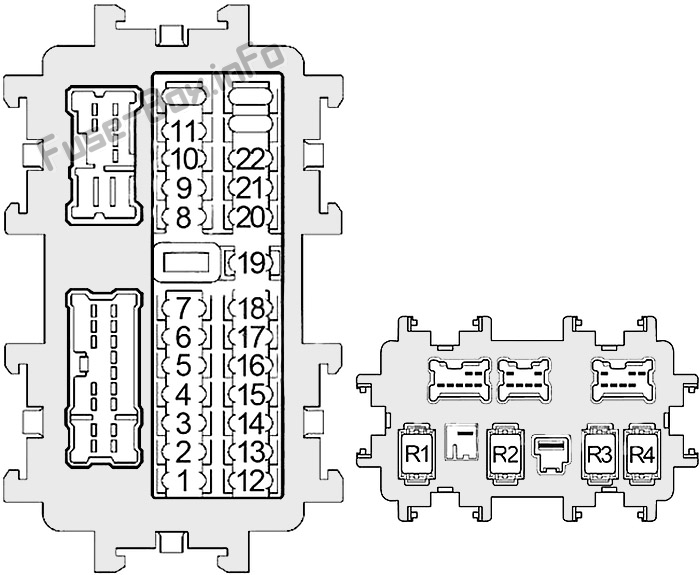

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15 | Переключатель обогрева сиденья |
| 2 | 10 | Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 3 | 10 | Усилитель кондиционера, модуль управления автоматической задней дверью, блок управления сдвижной дверью, модуль управления усилителем рулевого управления, выключатель тормоза ASCD, выключатель стоп-сигнала, датчик обнаружения выхлопных газов / наружного запаха, электромагнитный клапан управления подвеской двигателя с электронным управлением, разъем канала передачи данных, 120 В переменного тока Главный выключатель розетки, датчик угла поворота рулевого колеса, ионизатор, блок адаптера телефона, блок управления AV, задний дисплей, внутреннее зеркало с автоматическим затемнением, блок управления монитором кругового обзора, задний кондиционер |
| 4 | 10 | Комбинированный счетчик, резервное реле |
| 5 | - | Не используется |
| 6 | 15 | Интеллектуальный зуммер предупреждения о ключе, разъем канала передачи данных, усилитель кондиционера, реле выборочной разблокировки, внутреннее зеркало с автоматическим затемнением, комбинированный счетчик |
| 7 | 10 | Выключатель стоп-сигналов, реле стоп-сигналов, BCM (модуль управления кузовным оборудованием) |
| 8 | 20 | Розетка для багажного отделения |
| 9 | 10 | Модуль управления автоматической задней дверью, автоматический предупредительный зуммер задней двери, автоматический предупреждающий зуммер сдвижной двери, блок управления сдвижной дверью, блок управления электроприводом возврата спинки сиденья, реле исполнительного устройства блокировки спинки сиденья |
| 10 | 10 | BCM (модуль управления кузовным оборудованием), переключатель памяти сиденья, приемник дистанционного доступа без ключа |
| 11 | 10 | Модуль управления коробкой передач (TCM), кнопочный выключатель зажигания |
| 12 | - | Не используется |
| 13 | 10 | Дверное зеркало, усилитель кондиционера |
| 14 | - | Не используется |
| 15 | 20 | Обогрев заднего стекла |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | - | Не используется |
| 19 | 10 | Усилитель кондиционера, аудиосистема, блок телефонного адаптера, многофункциональный переключатель, передний дисплей, блок управления AV, спутниковый радиотюнер, задний дисплей, дистанционный переключатель дверного зеркала |
| 20 | 20 | Передняя розетка |
| 21 | 15 | Двигатель переднего вентилятора |
| 22 | 15 | Двигатель переднего вентилятора |
| Реле | ||
| R1 | Зажигание | |
| R2 | Обогрев заднего стекла | |
| R3 | Аксессуар | |
| R4 | Передний вентилятор |
Дополнительный держатель предохранителя
| № | Номинал, Ампер | Описание |
|---|---|---|
| 23 | 15 | Реле заднего вентилятора |
| 24 | 15 | Реле заднего вентилятора |
| 25 | - | - |
| 61 | - | - |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

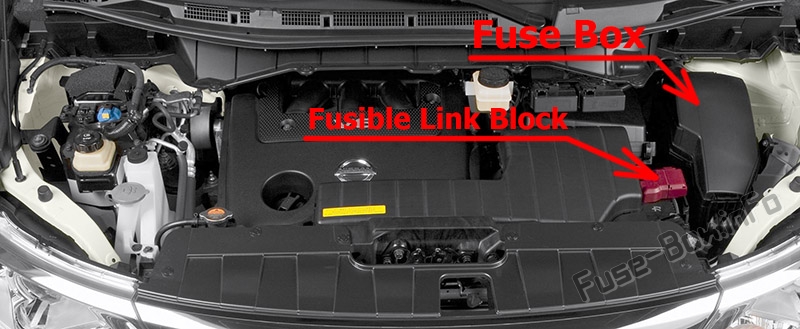

Расположение блока предохранителей

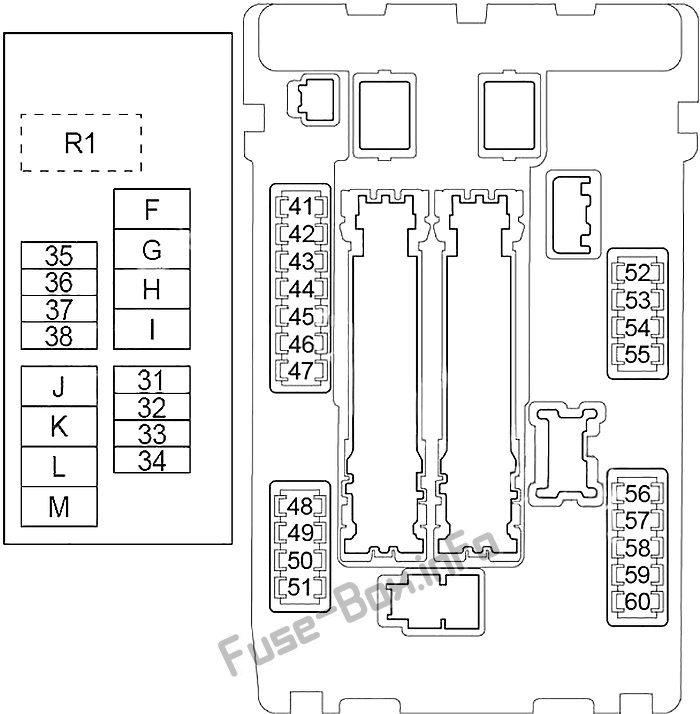

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 31 | - | Не используется |
| 32 | - | Трейлер |
| 33 | 30 | Блок управления электроприводом возврата спинки сиденья, реле привода блокировки спинки сиденья |
| 34 | 30 | Инверторный блок |
| 35 | 20 | Аудио, блок управления AV, тюнер спутникового радио, блок дисплея (спереди, сзади), блок управления монитором кругового обзора, блок адаптера телефона |
| 36 | - | Не используется |
| 37 | 15 | Реле звукового сигнала |
| 38 | 10 | Генератор |
| F | 30 | ABS |
| G | 20 | ABS |
| H | 40 | Реле зажигания (предохранители: «1», «2», «3», «4»), IPDM E/R, предохранитель: «6» |
| I | - | Не используется |
| J | 40 | Автоматический выключатель (модуль управления автоматической задней дверью), автоматический выключатель (блок управления раздвижной дверью, блок управления задней дверью) |
| K | 40 | Реле вентилятора охлаждения 2, реле вентилятора охлаждения 3 |
| L | 40 | BCM (модуль управления кузовным оборудованием), автоматический выключатель (блок управления автоматическим позиционером привода, управление сиденьем водителя, переключатель поясничной опоры) |
| M | 40 | Двигатель охлаждающего вентилятора 1 |
| 41 | 15 | Реле топливного насоса |
| 42 | 10 | Реле вентилятора охлаждения 2, реле вентилятора охлаждения 3 |
| 43 | 10 | Дополнительный датчик скорости, модуль управления коробкой передач (TCM) |
| 44 | 10 | Форсунки, модуль управления двигателем (ECM) |
| 45 | 10 | ABS, переключатель BSW, модуль управления BSW, боковой радар |
| 46 | 15 | Датчик состава топливовоздушной смеси, кислородный датчик с подогревом |
| 47 | 10 | Комбинированный переключатель |
| 48 | - | Не используется |
| 49 | 10 | Реле кондиционера |
| 50 | 15 | Реле блока управления двигателем (электромагнитный клапан управления VIAS, электромагнитный клапан управления синхронизацией впускного клапана, клапан управления вентиляцией адсорбера EVAP, конденсатор, катушки зажигания, модуль управления двигателем, датчик массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера EVAP) |
| 51 | 15 | Реле двигателя управления дроссельной заслонкой |
| 52 | 10 | Передние комбинированные фонари, передние боковые габаритные огни, регулировка фар |
| 53 | 10 | Задние комбинированные фонари, лампы номерного знака, выключатель VDC, переключатель направления фар, лампа перчаточного ящика, главный выключатель розетки переменного тока 120 В, главный выключатель автоматической двери, комбинированный переключатель, выключатель аварийной сигнализации, усилитель кондиционера, переключатель управления приборами, переключатель управления освещением, BSW Переключатель, автоматический переключатель задней двери, подсветка селектора переключения передач CVT, ножные лампы, переключатель открытия / закрытия сдвижной двери, аудиосистема, переключатель обогрева сиденья, управление задним кондиционером, лампа карты, переключатель дистанционного управления наружным зеркалом заднего вида, переключатель извлечения диска, многофункциональный переключатель, задний Дисплей |
| 54 | 10 | Фара высокая (левая) |
| 55 | 10 | Фара высокая (правая) |
| 56 | 15 | Фара ближнего света (левая) |
| 57 | 15 | Фара ближнего света (правая) |
| 58 | 15 | Передняя противотуманная фара |
| 59 | 10 | Реле дневных ходовых огней |
| 60 | 30 | Реле переднего стеклоочистителя |
| R1 | Реле звукового сигнала |

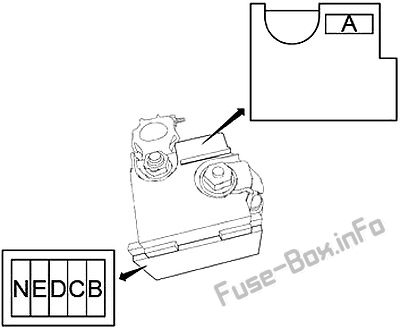

Блок плавких вставок (главные предохранители)
Он находится на плюсовой клемме аккумулятора.
| № | Номинал, Ампер | Описание |
|---|---|---|
| A | 250 | Генератор, Стартер, Предохранители: "B", "C", "D" |
| B | 100 | Предохранитель: «F», «G», «H», «J», «K», «L», «M», «32», «33», «34», «35», «37», "38" |
| C | 60 | Реле дальнего света фар (предохранители: «54», «55»), реле ближнего света фар (предохранители: «56», «57»), реле задних фонарей (предохранители: «52», «53»), предохранитель: «58» , "59", "60" |
| D | 100 | Модуль управления усилителем руля |
| E | 80 | Реле зажигания (Предохранители: «41», «42», «43», «44», «45», «46», «47», «49»), Предохранители: «50», «51» |
| N | 100 | Дополнительное реле (предохранители: «19», «20»), реле обогревателя заднего стекла (предохранители: «13», «15»), реле переднего вентилятора (предохранители: «21», «22»), предохранитель: «6» , «7», «8», «9», «10», «11», «23», «24» |
Дополнительный держатель предохранителей в моторном отсеке
| № | Номинал, Ампер | Описание |
|---|---|---|
| 26 | 15 | Усилитель BOSE |
| 27 | 15 | Усилитель BOSE |
| 28 | 15 | Усилитель BOSE |
| 62 | - | - |
