Предохранители и реле Nissan Sentra (B15, 2000-2006)
Схемы относятся к указанным годам и вариантам Nissan Sentra (B15, 2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Sentra 2000-2006 гг.
Предохранитель прикуривателя (розетки) в Nissan Sentra Это предохранитель №22 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

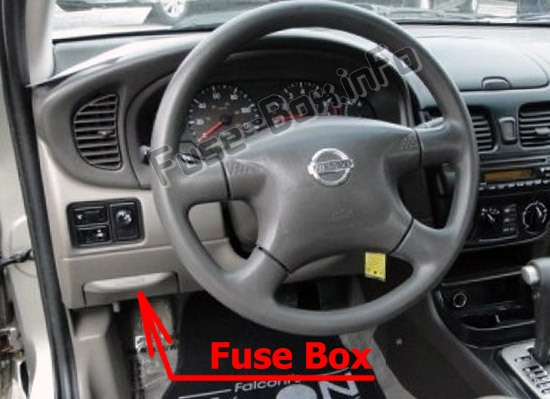

Расположение блока предохранителей
Блок предохранителей расположен ниже и слева от рулевого колеса за вещевым отсеком.

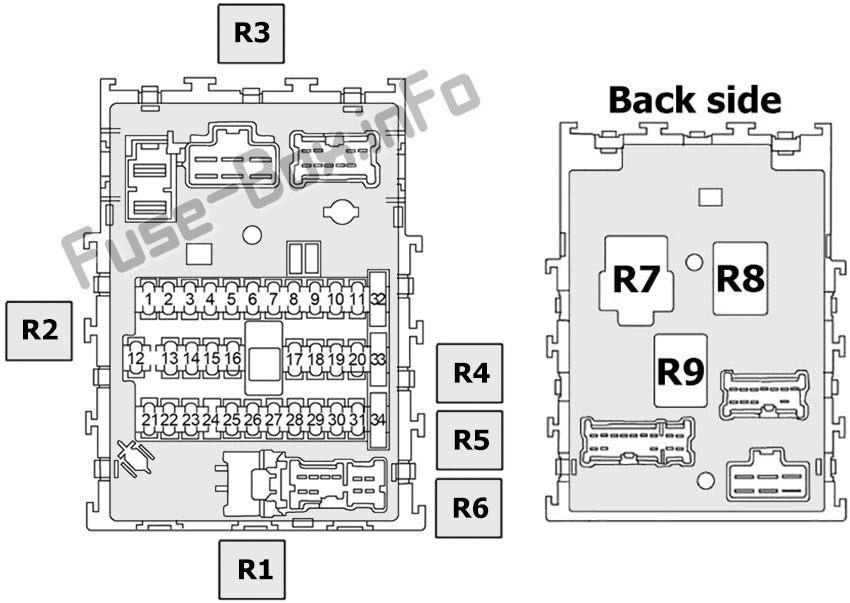

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 10 | Аудиосистема, переключатель дистанционного управления наружным зеркалом заднего вида, реле розетки, интеллектуальный блок управления входом (SECU), тюнер спутникового радио (2004–2006 гг.), CD-чейнджер (2005–2006 гг.) |
| 2 | 10 | Выключатель стоп-сигнала, стоп-сигнал, стоп-сигнал на высоте |
| 3 | 15 | Реле розетки |
| 4 | 20 | Реле обогревателя заднего стекла |
| 5 | 15 | Реле дистанционного доступа без ключа, аварийный выключатель |
| 6 | 10 | Реле открывания крышки багажника, привод открывания крышки багажника |
| 7 | 20 | Реле обогревателя заднего стекла |
| 8 | 15 | Датчик кислорода с подогревом, датчик соотношения воздушных потоков |
| 9 | 10 | 2000–2003: Клапан управления вентиляцией адсорбера EVAP, перепускной клапан вакуумного отсечного клапана |
| 10 | 10 | Блок управления дневным светом, блок управления временем, блок управления интеллектуальным входом (SECU), реле стеклоподъемника, переключатель люка в крыше, выключатель стоп-сигнала (QR), реле обогревателя заднего стекла, разъем канала передачи данных, выключатель тормоза ASCD (2002-2006), A Устройство /T (2000–2003 гг.), Реле открывания крышки багажника 2 (2000 г.), Блок управления ASCD (2000–2002 гг.) |
| 11 | 10 | Модуль управления коробкой передач (TCM), датчик числа оборотов, датчик числа оборотов турбины (QR) |
| 12 | 10 | Переключатель с ключом, комбинированный счетчик, индикатор безопасности, модуль управления коробкой передач (TCM), разъем канала передачи данных |
| 13 | 10 | Блок управления временем, реле обогрева зеркал, лампа освещения багажника, лампа освещения салона |
| 14 | 15 | Двигатель вентилятора |
| 15 | 10 | 2000–2002: Усилитель термоуправления 2002-2006: Управление воздухом, реле кондиционера |
| 16 | 15 | Двигатель вентилятора |
| 17 | 10 | Форсунка, блок управления двигателем, реле топливного насоса |
| 18 | 10 | Блок датчиков диагностики подушек безопасности |
| 19 | - | Не используется |
| 20 | 10 | Переключатель положения парковки и нейтрали (автоматическая коробка передач), блок управления иммобилайзером (QR), реле блокировки сцепления (механическая коробка передач), реле вентилятора охлаждения 1, реле вентилятора охлаждения 2, реле вентилятора охлаждения 3 (QR), реле электродвигателя управления дроссельной заслонкой (2000- 2002 г.), электромагнитный клапан управления объемом продувки адсорбера EVAP (2000–2003 гг.), электромагнитный клапан управления синхронизацией впускного клапана (2000–2002 гг.), электромагнитный клапан управления вихревым клапаном (2000–2001 гг.), электромагнитный клапан управления VIAS (2002–2003 гг.) |
| 21 | 10 | Блок управления дневным светом, ECM (2000-2003) |
| 22 | 15 | Зажигалка |
| 23 | - | Не используется |
| 24 | - | Не используется |
| 25 | 20 | Электродвигатель переднего стеклоочистителя, электродвигатель переднего омывателя, переключатель переднего стеклоочистителя |
| 26 | 10 | Переключатель опасности |
| 27 | - | Не используется |
| 28 | - | Не используется |
| 29 | 15 | Реле топливного насоса |
| 30 | 10 | Комбинация приборов, переключатель фонарей заднего хода (механическая коробка передач), переключатель положения парковки и нейтрали (автоматическая коробка передач) |
| 31 | 10 | Антиблокировочная тормозная система |
| 32 | - | Запасной |
| 33 | - | Запасной |
| 34 | - | Запасной |
| Реле: | ||
| R1 | Автоматический выключатель (блок управления интеллектуальным входом (SECU), реле стеклоподъемников, люк в крыше) | |
| R2 | Зеркало с подогревом | |
| R3 | Розетка | |
| R4 | Устройство открывания крышки багажника | |
| R5 | Стеклоподъемник | |
| R6 | Удаленный вход без ключа | |
| R7 | Зажигание | |
| R8 | Двигатель вентилятора | |
| R9 | Аксессуар |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

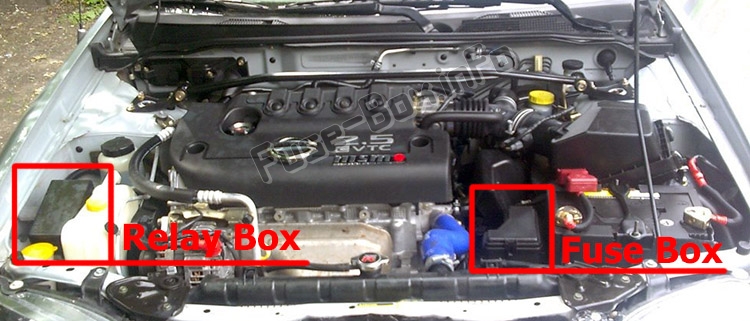

Расположение блока предохранителей

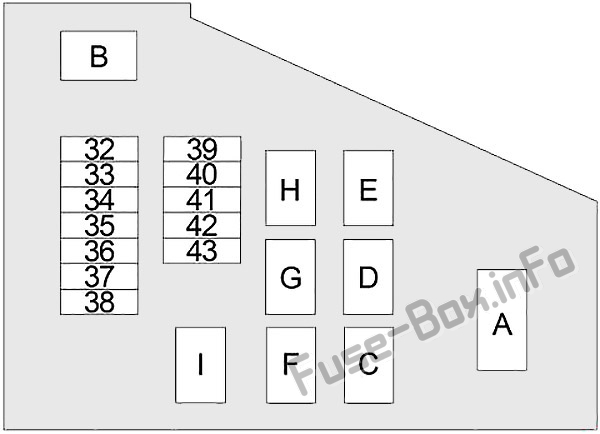

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 32 | 15 | Аудиосистема, сабвуфер, тюнер спутникового радио (2004–2006 гг.), CD-чейнджер (2000–2003 гг.) |
| 33 | 10 | Генератор, реле звукового сигнала |
| 34 | 15 | Реле модуля управления двигателем |
| 35 | 10 | Реле звукового сигнала угона (2000 г.), реле контрольной лампы угона |
| 36 | 10/15 | Модуль управления двигателем (ECM), реле ECM, блок управления иммобилайзером |
| 37 | 10 | Интеллектуальный блок управления входом (SECU) |
| 38 | 10 | Выключатель освещения (комбинированные лампы), интеллектуальный блок управления входом (SECU), блок контроля времени, лампы освещения, лампа номерного знака |
| 39 | 15 | Фара, выключатель освещения, блок управления дневным светом, реле контрольной лампы угона |
| 40 | 15 | Фара, выключатель освещения, блок управления дневным светом, реле контрольной лампы угона |
| 41 | 15 | 2002-2006: Реле двигателя управления дроссельной заслонкой |
| 42 | 20 | 2002–2006: усилитель звука. |
| 43 | 15 | Реле передних противотуманных фар |
| A | 100/120 | Генератор, реле зажигания (Предохранители: "25", "26", "29, "30", "31"), Предохранители: "D", "H", "I", "2", "3", " 4", "5", "6", "7", "39", "40", "41", "42", "43" |
| B | 80 | Вспомогательное реле (предохранитель «22»), реле зажигания (предохранители: «8», «9», 10», «11»), реле вентилятора (предохранитель «14», «16»), предохранитель «12», «13». " |
| C | 40 | Выключатель зажигания |
| D | 30 | Автоматический выключатель (блок управления интеллектуальным входом (SECU), реле стеклоподъемников, люк в крыше) |
| E | - | Не используется |
| F | 40 | Антиблокировочная тормозная система |
| G | 40 | Антиблокировочная тормозная система |
| H | 40 | Реле 1 вентилятора охлаждения, реле 3 вентилятора охлаждения (QR) |
| I | 40 | Реле 1 вентилятора охлаждения, реле 2 вентилятора охлаждения |

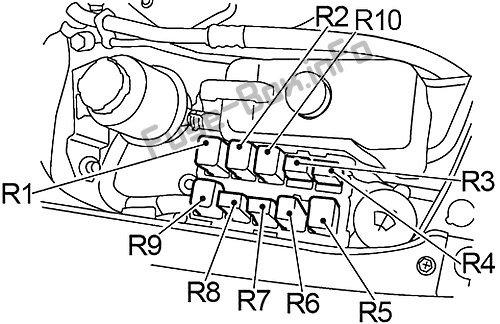

Релейная коробка
| № | Описание |
|---|---|
| R1 | Реле сигнальной лампы угона |
| R2 | Реле 3 вентилятора системы охлаждения (двигатель QR) |
| R3 | Передняя противотуманная фара |
| R4 | Блокировка сцепления (механическая коробка передач) |
| R5 | Реле вентилятора охлаждения 1 |
| R6 | Horn |
| R7 | Кондиционирование воздуха |
| R8 | Парковочное и нейтральное положение (автоматическая коробка передач) |
| R9 | Реле вентилятора охлаждения 2 |
| R10 | 2000: Сигнал предупреждения о краже |
