Предохранители и реле Nissan Teana (J31, 2003-2008)
Схемы относятся к указанным годам и вариантам Nissan Teana (J31, 2003-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Teana 2003-2008 гг.
Предохранители прикуривателя (розетки) в Nissan Teana Это предохранители № 5 (розетка) и № 7 (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

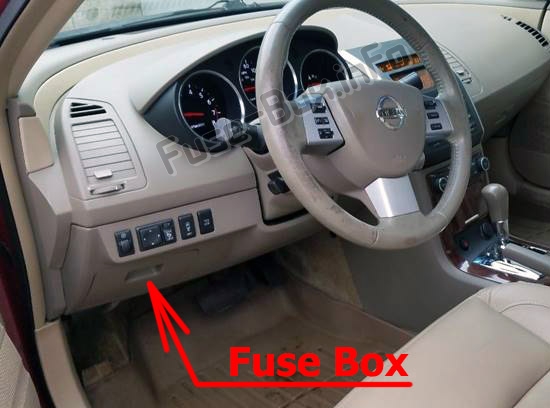

Расположение блока предохранителей
Блок предохранителей находится слева под рулем, за крышкой.

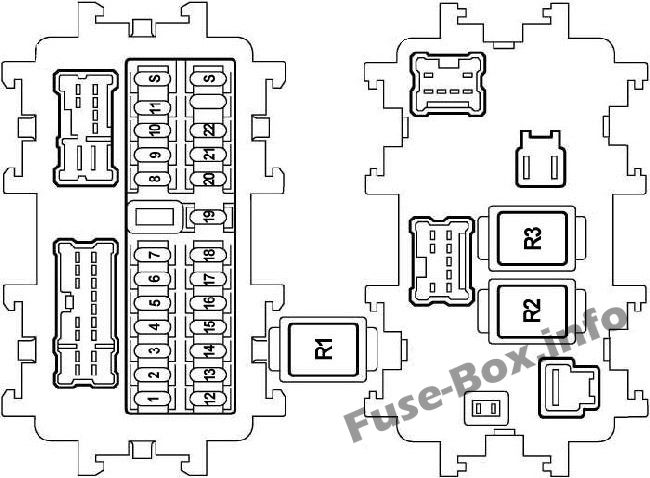

Схема блока предохранителей
| № | Amp | Цепь защищена |
|---|---|---|
| 1 | 10 | Основной источник питания и цепь заземления Инжектор Система удаленного доступа без ключа Интеллектуальная ключевая система Противоугонная система Ниссан Стеклоподъемник Обогрев заднего стекла Люк на крыше Автоматический позиционер привода Сиденье с электроприводом Налобный фонарь Автоматическое управление освещением Система управления наведением фар Передняя противотуманная фара Задний противотуманный фонарь Сигнал поворота и аварийная сигнальная лампа Комбинированный переключатель Парковочные огни Лицензия и задние фонари Лампа для интерьера Освещение Предупреждающий сигнал Передний стеклоочиститель и омыватель Омыватель фар Информация о транспортном средстве и интегрированная система переключения |
| 2 | 10 | Стартовый сигнал |
| 3 | 10 | Сиденье с подогревом |
| 4 | 10 | Аудио |
| 5 | 15 | Розетка |
| 6 | 10 | Система удаленного доступа без ключа Зеркало двери с электроприводом Обогрев заднего стекла Автоматический позиционер привода Кондиционер Налобный фонарь Автоматическое управление освещением Система управления наведением фар Передняя противотуманная фара Задний противотуманный фонарь Сигнал поворота и аварийная сигнальная лампа Комбинированный переключатель Освещение Парковочные огни Лицензия и задние фонари Спидометр Тахометр Temp и указатели уровня топлива Омыватель фар Аудио Аудио антенна Информация о транспортном средстве и интегрированная система переключения Линия аудиовизуальной связи |
| 7 | 15 | Зажигалка |
| 8 | 10 | Сиденье с подогревом Кондиционер |
| 9 | 10 | Автоматический позиционер привода |
| 10 | 15 | Кондиционер |
| 11 | 15 | Кондиционер |
| 12 | 10 | Тормозной выключатель устройства автоматического регулирования скорости (ASCD) Соединитель MIL и канала передачи данных Датчик скорости транспортного средства Недетективные предметы Система блокировки переключения передач Система управления динамикой автомобиля Интеллектуальная ключевая система Противоугонная система Ниссан Обогрев заднего стекла Сиденье с подогревом Задний солнцезащитный козырек Кондиционер Парковочные огни Лицензия и задние фонари Система управления наведением фар Освещение Адаптивная система переднего освещения Спидометр Тахометр Temp и указатели уровня топлива Предупреждающий сигнал Сигнальные лампы Индикаторная лампа A/T Индикаторная лампа вариатора Аудио Линия аудиовизуальной связи Информация о транспортном средстве и интегрированная система переключения |
| 13 | 10 | Дополнительная удерживающая система |
| 14 | 10 | Переключатель парковочного/нейтрального положения Индикатор устройства автоматического контроля скорости (ASCD) Соединитель MIL и канала передачи данных Недетективные предметы Антиблокировочная тормозная система Система управления динамикой автомобиля Дополнительная удерживающая система Задний солнцезащитный козырек Интеллектуальная ключевая система Система зарядки Налобный фонарь Передняя противотуманная фара Задний противотуманный фонарь Сигнал поворота и аварийная сигнальная лампа Резервная лампа Освещение Парковочные огни Лицензия и задние фонари Спидометр Тахометр Temp и указатели уровня топлива Предупреждающий сигнал Сигнальные лампы Индикаторная лампа A/T Индикаторная лампа вариатора Аудио Информация о транспортном средстве и интегрированная система переключения |
| 15 | 15 | Сиденье для воздушного массажа |
| 16 | - | Не используется |
| 17 | 15 | Замок двери с электроприводом Индикатор устройства автоматического контроля скорости (ASCD) Датчик температуры жидкости A/T и блок питания TCM Основной источник питания и цепь заземления Недетективные предметы Переключатель ручного режима Система блокировки переключения передач Система управления динамикой автомобиля Система удаленного доступа без ключа Интеллектуальная ключевая система Противоугонная система Ниссан Устройство открывания крышки багажника Стеклоподъемник Люк на крыше Обогрев заднего стекла Автоматический позиционер привода Автоматическое управление освещением Система управления наведением фар Налобный фонарь Сиденье с электроприводом Передняя противотуманная фара Задний противотуманный фонарь Сигнал поворота и аварийная сигнальная лампа Комбинированный переключатель Парковочные огни Лицензия и задние фонари Лампа для интерьера Освещение Предупреждающий сигнал Сигнальные лампы Индикаторная лампа A/T Индикаторная лампа вариатора Информация о транспортном средстве и интегрированная система переключения Передний стеклоочиститель и омыватель |
| 18 | 15 | Система блокировки переключения передач Замок двери с электроприводом Интеллектуальная ключевая система Противоугонная система Ниссан Автоматический позиционер привода Предупреждающий сигнал Лампа для интерьера |
| 19 | 10 | Подвеска двигателя с электронным управлением Соединитель MIL и канала передачи данных Недетективные предметы Переключатель ручного режима Интеллектуальная ключевая система Система управления динамикой автомобиля Противоугонная система Ниссан Кондиционер Освещение Парковочные огни Лицензия и задние фонари Спидометр Тахометр Temp и указатели уровня топлива Предупреждающий сигнал Сигнальные лампы Индикаторная лампа A/T Индикаторная лампа вариатора Аудио Информация о транспортном средстве и интегрированная система переключения Линия аудиовизуальной связи |
| 20 | 10 | Тормозной выключатель устройства автоматического регулирования скорости (ASCD) Тормозной переключатель Недетективные предметы Система блокировки переключения передач Стоп-сигнал Антиблокировочная тормозная система Система управления динамикой автомобиля |
| 21 | 10 | Лампа для интерьера Зеркальная лампа тщеславия |
| 22 | 10 | Открывалка крышки топливного бака |
| S | - | Запасной предохранитель |
| Реле | ||
| R1 | Реле обогрева сиденья | |
| R2 | Реле вентилятора | |
| R3 | Дополнительное реле |

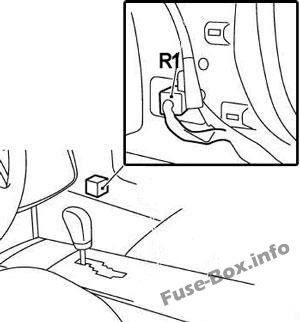

Реле обогревателя заднего стекла
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

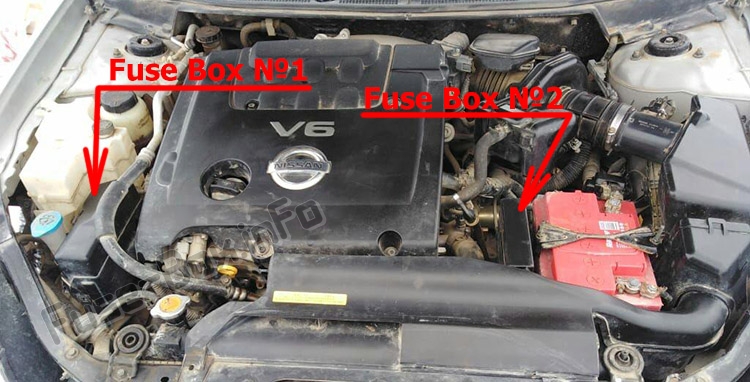

Расположение блока предохранителей

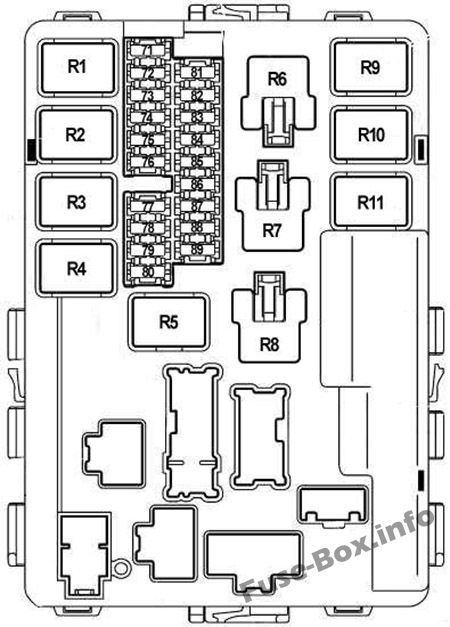

Схема блока предохранителей №1 (IPDM E/R)
| № | Amp | Цепь защищена |
|---|---|---|
| 71 | 15 | Реле задних фонарей |
| 72 | 10 | Фара высокая правая |
| 73 | 20 | Реле стеклоочистителя |
| 74 | 10 | Фара высокая левая |
| 75 | 20 | Реле обогревателя заднего стекла |
| 76 | 15 | Фара ближняя правая |
| 77 | 15 | Главное реле Блок питания ECM для резервного копирования Противоугонная система Ниссан |
| 78 | 15 | IPDM E/R |
| 79 | 10 | Реле кондиционера |
| 80 | - | Не используется |
| 81 | 15 | Реле топливного насоса |
| 82 | 10 | Антиблокировочная тормозная система Система управления динамикой автомобиля |
| 83 | 10 | Основной источник питания и цепь заземления Датчик скорости автомобиля A/T (датчик числа оборотов) Датчик температуры жидкости A/T и блок питания TCM Датчик силовой передачи Вторичный датчик скорости CVT (датчик числа оборотов) Стартовая система Модуль управления коробкой передач (источник питания) Маршрутизация источника питания |
| 84 | 10 | Передний стеклоочиститель и омыватель |
| 85 | 15 | Датчик кислорода с подогревом 1 Датчик кислорода с подогревом 2 Нагреватель датчика кислорода 2 с подогревом Подогреваемый кислородный датчик 2 Нагреватель ряда 1 Подогреваемый кислородный датчик 2 Нагреватель ряда 2 Нагреватель датчика кислорода 1 с подогревом Подогреваемый кислородный датчик 1 Нагреватель ряда 1 Подогреваемый кислородный датчик 1 Нагреватель ряда 2 |
| 86 | 15 | Фара ближняя левая |
| 87 | 15 | Реле двигателя управления дроссельной заслонкой |
| 88 | 15 | Реле передних противотуманных фар |
| 89 | 10 | Блок управления двигателем |
| Реле | ||
| R1 | Реле ЭБУ | |
| R2 | Реле дальнего света фар | |
| R3 | Реле ближнего света фар | |
| R4 | Реле стартера | |
| R5 | Реле зажигания | |
| R6 | Реле вентилятора охлаждения 3 | |
| R7 | Реле вентилятора охлаждения 1 | |
| R8 | Реле вентилятора охлаждения 2 | |
| R9 | Реле двигателя управления дроссельной заслонкой | |
| R10 | Реле топливного насоса | |
| R11 | Реле передних противотуманных фар |

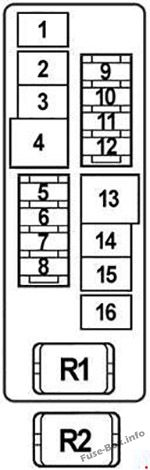

Схема блока предохранителей №2
| № | Amp | Цепь защищена |
|---|---|---|
| 1 | 30 | Омыватель фар |
| 2 | 40 | Антиблокировочная тормозная система Система управления динамикой автомобиля |
| 3 | 30 | Антиблокировочная тормозная система |
| 4 | 50 | Стеклоподъемник Замок двери с электроприводом Система удаленного доступа без ключа Интеллектуальная ключевая система Противоугонная система Ниссан Устройство открывания крышки багажника Люк на крыше Обогрев заднего стекла Автоматический позиционер привода Сиденье с электроприводом Налобный фонарь Автоматическое управление освещением Система управления наведением фар Передняя противотуманная фара Задний противотуманный фонарь Сигнал поворота и аварийная сигнальная лампа Комбинированный переключатель Парковочные огни Лицензия и задние фонари Лампа для интерьера Освещение Предупреждающий сигнал Сигнальные лампы Омыватель фар Информация о транспортном средстве и интегрированная система переключения Передний стеклоочиститель и омыватель |
| 5 | - | Не используется |
| 6 | 10 | Система зарядки |
| 7 | 10 | Horn |
| 8 | 10 | Адаптивная система переднего освещения |
| 9 | 15 | Аудио Линия аудиовизуальной связи Информация о транспортном средстве и интегрированная система переключения |
| 10 | 10 | Обогрев заднего стекла Обогрев зеркал |
| 11 | - | Не используется |
| 12 | - | Не используется |
| 13 | 40 | Выключатель зажигания |
| 14 | 40 | Реле вентилятора охлаждения |
| 15 | 40 | Реле вентилятора охлаждения |
| 16 | 50 | Система управления динамикой автомобиля |
| Реле | ||
| R1 | Реле звукового сигнала | |
| R2 | Реле стеклоочистителя |

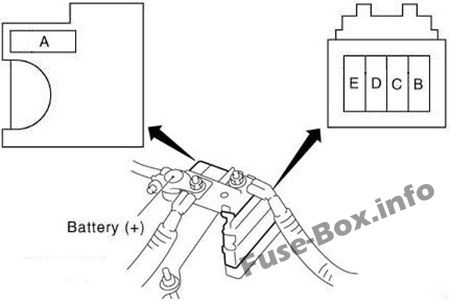

Предохранители на аккумуляторе
| № | Amp | Цепь защищена |
|---|---|---|
| A | 120 | Генератор, Предохранитель: B, C |
| B | 80 | Блок предохранителей в моторном отсеке (№ 2) |
| C | 60 | Реле дальнего света фар, реле ближнего света фар, предохранители: 71, 75, 87, 88 |
| D | 80 | Предохранитель (предохранители в приборной панели): 17, 18, 19, 20, 21, 22 |
| E | 100 | Реле зажигания, предохранитель: 77, 78, 79 |
