Предохранители и реле Nissan Teana (J32, 2009-2014)
Схемы относятся к указанным годам и вариантам Nissan Teana (J32, 2009-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Teana 2009-2014
Предохранители прикуривателя (розетки) в Nissan Teana Это предохранители № 20 (гнездо прикуривателя) и № 22 (гнездо питания) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

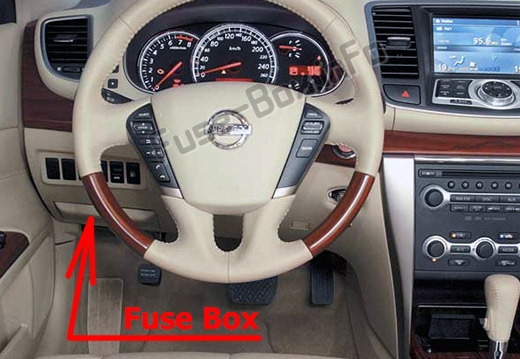

Расположение блока предохранителей
Блок предохранителей находится слева под рулевым колесом, за вещевым отсеком.

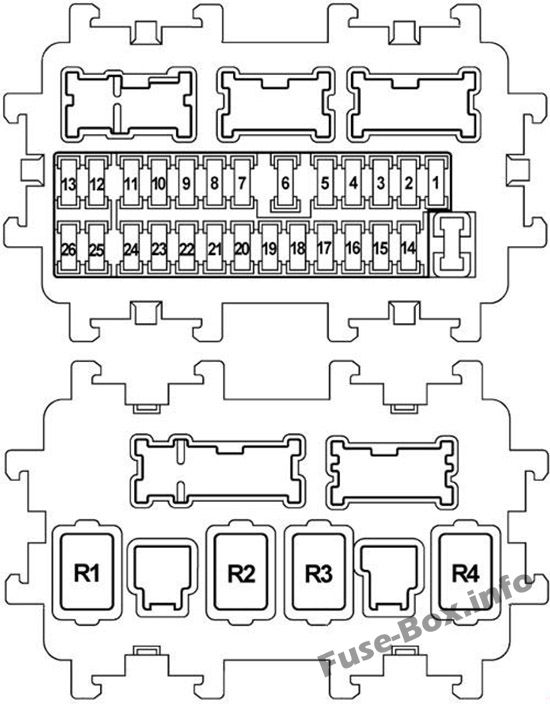

Схема блока предохранителей
| № | Amp | Цепь защищена |
|---|---|---|
| 1 | 15 | Выключатель обогрева переднего сиденья (со стороны водителя) Выключатель обогрева переднего сиденья (со стороны пассажира) |
| 2 | 10 | Блок датчиков диагностики подушек безопасности |
| 3 | 10 | Выключатель тормоза ASCD Выключатель стоп-сигнала Электродвигатель регулировки фары LH Электродвигатель регулировки фары правый Электромагнитный клапан управления подвеской двигателя с электронным управлением Разъем канала передачи данных Дисплей кондиционера Датчик угла поворота рулевого колеса Авто усилитель кондиционера. Блок управления усилителем руля BCM ионизатор Выключатель обогрева переднего сиденья (со стороны водителя) Выключатель обогрева переднего сиденья (со стороны пассажира) Выключатель переднего сиденья с вентиляцией (со стороны водителя) Выключатель переднего сиденья с вентиляцией (со стороны пассажира) Датчик газа Блок управления автоматическим выравнивателем Блок задней солнцезащитной шторки Блок управления передним сиденьем с вентиляцией (со стороны пассажира) Блок управления передним сиденьем с вентиляцией (со стороны водителя) Блок управления левым задним сиденьем с вентиляцией Выключатель обогрева заднего левого сиденья Выключатель заднего левого сиденья с вентиляцией Блок управления правым задним сиденьем с вентиляцией Выключатель правого заднего сиденья с вентиляцией |
| 4 | 10 | Комбинированный счетчик Блок управления AV Реле фонаря заднего хода Переключатель парковочного/нейтрального положения |
| 5 | 10 | Реле открытия крышки бензобака |
| 6 | 10 | Интеллектуальный ключевой зуммер предупреждения Разъем канала передачи данных Авто усилитель кондиционера Слот для ключей |
| 7 | 10 | BCM Выключатель стоп-сигнала |
| 8 | - | Не используется |
| 9 | 10 | Слот для ключей Кнопочный выключатель зажигания |
| 10 | 10 | Переключатель памяти сиденья BCM |
| 11 | 10 | TCM Комбинированный счетчик |
| 12 | - | Запасной предохранитель |
| 13 | - | Запасной предохранитель |
| 14 | - | Не используется |
| 15 | 10 | Обогрев наружного зеркала заднего вида (со стороны водителя) Обогрев наружного зеркала заднего вида (со стороны пассажира) Авто усилитель кондиционера. |
| 16 | - | Не используется |
| 17 | 20 | Конденсатор |
| 18 | - | Не используется |
| 19 | - | Не используется |
| 20 | 15 | Гнездо прикуривателя |
| 21 | 10 | Аудиоблок Дисплей Авто усилитель кондиционера. BCM Многофункциональный переключатель Аудио дисплей Блок управления AV ДВД плеер Бозе усилитель. Блок управления камерой Блок управления нави Задний переключатель управления Выключатель дистанционного управления дверным зеркалом |
| 22 | 15 | Розетка |
| 23 | 15 | Реле вентилятора |
| 24 | 15 | Реле вентилятора |
| 25 | - | Запасной предохранитель |
| 26 | - | Не используется |
| Реле | ||
| R1 | Реле зажигания | |
| R2 | Реле обогревателя заднего стекла | |
| R3 | Дополнительное реле | |
| R4 | Реле вентилятора |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

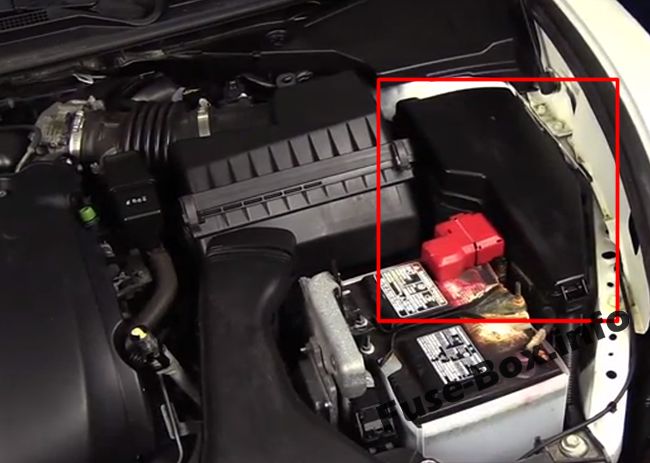

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева).

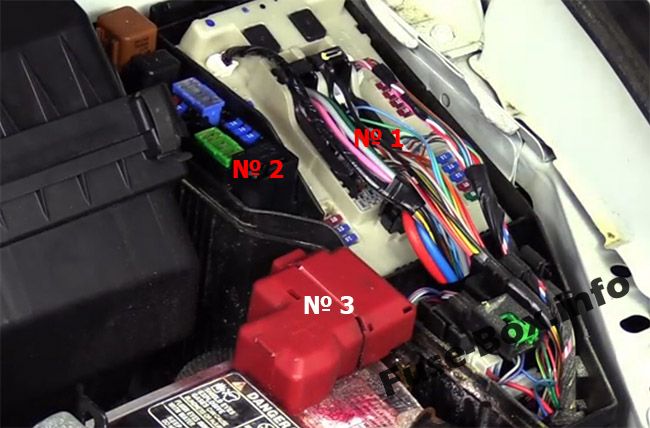

1) Блок предохранителей 1 (IPDM E/R)
2) Блок предохранителей 2
3) Предохранители на аккумуляторе

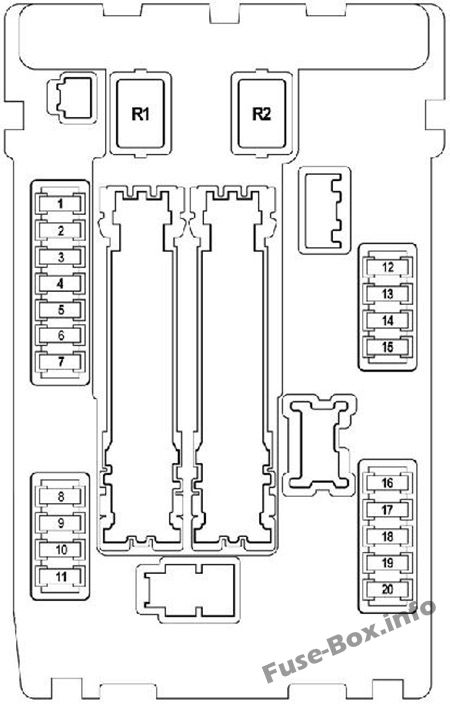

Схема блока предохранителей №1 (IPDM E/R)
| № | Amp | Цепь защищена |
|---|---|---|
| 1 | 15 | Реле топливного насоса Блок датчика уровня топлива и топливный насос Конденсатор |
| 2 | 10 | Реле вентилятора охлаждения-2 Реле вентилятора охлаждения-3 Переключатель парковочного/нейтрального положения |
| 3 | 10 | Дополнительный датчик скорости TCM TCM Первичный датчик скорости |
| 4 | 10 | Топливная форсунка №1 Топливная форсунка №2 Топливная форсунка №3 Топливная форсунка №4 Топливная форсунка №5 Топливная форсунка №6 ECM |
| 5 | 10 | Датчик скорости рыскания Привод ABS и электронный блок (блок управления) |
| 6 | 15 | Датчик 1 соотношения воздух-топливо (A/F) (ряд 1) Датчик 1 соотношения воздух-топливо (A/F) (Ряд 2) H02S2 (Банк 1, 2) |
| 7 | 10 | Насос омывателя |
| 8 | 10 | Реле блокировки руля Блок блокировки руля |
| 9 | 10 | Реле кондиционера Компрессор |
| 10 | 15 | Электромагнитный клапан 1 управления переходными отверстиями Электромагнитный клапан 2 управления переходными отверстиями Электромагнитный клапан управления синхронизацией впускных клапанов (ряд) Электромагнитный клапан управления синхронизацией впускных клапанов (ряд) Конденсатор Катушка зажигания №1 (с силовым транзистором) Катушка зажигания №2 (с силовым транзистором) Катушка зажигания №3 (с силовым транзистором) Катушка зажигания №4 (с силовым транзистором) Катушка зажигания №5 (с силовым транзистором) Катушка зажигания №6 (с силовым транзистором) ECM Датчик массы воздушного потока Электромагнитный клапан управления объемом продувки адсорбера испарителя |
| 11 | 15 | Реле двигателя управления дроссельной заслонкой ECM |
| 12 | 10 | Электродвигатель регулировки фары LH Электродвигатель регулировки фары правый Передний комбинированный фонарь LH - Стояночный фонарь Передний комбинированный фонарь RH - Стояночный фонарь |
| 13 | 10 | Задний комбинированный фонарь RH - Задний фонарь Задний комбинированный фонарь LH - Задний фонарь Переключатель задней солнцезащитной шторки (сзади) Задний переключатель управления Выключатель обогрева заднего левого сиденья Выключатель заднего левого сиденья с вентиляцией Выключатель обогрева правого заднего сиденья Выключатель правого заднего сиденья с вентиляцией Лампа освещения номерного знака левая Лампа освещения номерного знака правая Ручка задней двери с лампой настроения (левая) Выключатель постоянного тока Переключатель направления фары Лампа перчаточного ящика Дисплей кондиционера Переключатель открывания крышки багажника Комбинированный переключатель (спиральный кабель) Аварийный выключатель Аудиоблок Освещение устройства управления Управление кондиционером Многофункциональный переключатель Аудио дисплей Блок управления AV Выключатель обогрева переднего сиденья (со стороны водителя) Выключатель обогрева переднего сиденья (со стороны пассажира) Выключатель обогрева переднего сиденья (со стороны водителя) Выключатель обогрева переднего сиденья (со стороны пассажира) Выключатель переднего сиденья с вентиляцией (со стороны водителя) Выключатель переднего сиденья с вентиляцией (со стороны пассажира) Переключатель задней солнцезащитной шторки (спереди) ДВД плеер Блок управления автоматическим выравнивателем Блок управления нави Карта лампы Выключатель дистанционного управления дверным зеркалом Лампа настроения на ручке передней двери (со стороны пассажира) Ручка задней двери с лампой настроения (правая) |
| 14 | 10 | Фара высокая левая |
| 15 | 10 | Фара высокая правая |
| 16 | 15 | Передний комбинированный фонарь LH - Фара LO (LH) |
| 17 | 15 | Передний комбинированный фонарь RH - Фара LO (RH) |
| 18 | 15 | Реле передних противотуманных фар Левая передняя противотуманная фара Правая передняя противотуманная фара |
| 19 | - | Не используется |
| 20 | 30 | Реле переднего стеклоочистителя Реле высокого напряжения переднего стеклоочистителя Мотор переднего стеклоочистителя |
| Реле | ||
| R1 | Реле вентилятора охлаждения-1 | |
| R2 | Реле управления стартером |

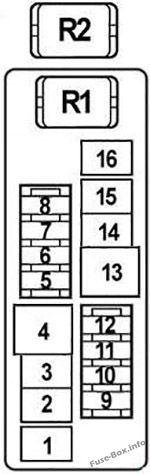

Схема блока предохранителей №2
| № | Amp | Цепь защищена |
|---|---|---|
| 1 | 40 | Двигатель вентилятора охлаждения-1 |
| 2 | 40 | IPDM E/R Предохранитель: 1,2,3,4 (предохранители в приборной панели) Реле зажигания Блок предохранителей |
| 3 | 40 | Реле вентилятора охлаждения-2 Реле вентилятора охлаждения-3 |
| 4 | 40 | Реле омывателя фар Насос омывателя фар |
| 5 | 15 | Блок управления левым задним сиденьем с вентиляцией Блок управления правым задним сиденьем с вентиляцией |
| 6 | 15 | Реле звукового сигнала Horn |
| 7 | 10 | Генератор Реле звукового сигнала угона |
| 8 | 15 | Блок управления передним сиденьем с вентиляцией (со стороны водителя) Блок управления передним сиденьем с вентиляцией (со стороны пассажира) |
| 9 | - | Не используется |
| 10 | 15 | Бозе усилитель. |
| 11 | 15 | Бозе усилитель. |
| 12 | 15 | Аудиоблок Дисплей Аудио дисплей Блок управления AV ДВД плеер Блок управления камерой Блок управления нави |
| 13 | 40 | BCM Автоматический выключатель |
| 14 | 40 | ABS |
| 15 | 30 | ABS |
| 16 | 50 | VDC |
| Реле | ||
| R1 | Реле звукового сигнала | |
| R2 | Реле электродвигателя вентилятора охлаждения |

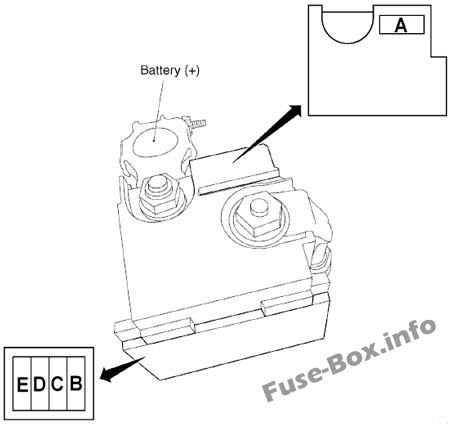

Предохранители на аккумуляторе
| № | Amp | Цепь защищена |
|---|---|---|
| A | 250 | Пусковой двигатель Генератор Предохранитель: В, С |
| B | 100 | Блок предохранителей в моторном отсеке (№ 2) |
| C | 60 | Реле передних противотуманных фар Реле дальнего света фар Реле ближнего света фар Реле задних фонарей Предохранитель: 18, 20 (блок предохранителей в моторном отсеке (№1)) |
| D | 100 | Реле вентилятора Реле обогревателя заднего стекла Предохранитель: 5, 6, 7, 9, 10, 11 (предохранители в приборной панели) |
| E | 80 | Реле зажигания Предохранитель: 8, 9, 10, 11 (блок предохранителей в моторном отсеке (№ 1)) |
