Предохранители и реле Porsche Cayenne (9PA/E1, 2003-2010)
Схемы относятся к указанным годам и вариантам Porsche Cayenne (9PA/E1, 2003-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Porsche.
Расположение предохранителей Порше Кайен 2003-2010
Предохранители прикуривателя (розетка) в Porsche Cayenne Это предохранители №1, №3 и №5 в блоке предохранителей на левой панели приборов.
Оглавление
Блок предохранителей в левой части приборной панели
Блок предохранителей в левой части приборной панели

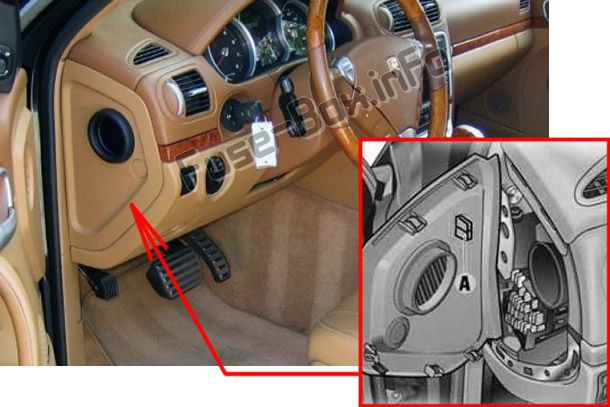

Расположение блока предохранителей

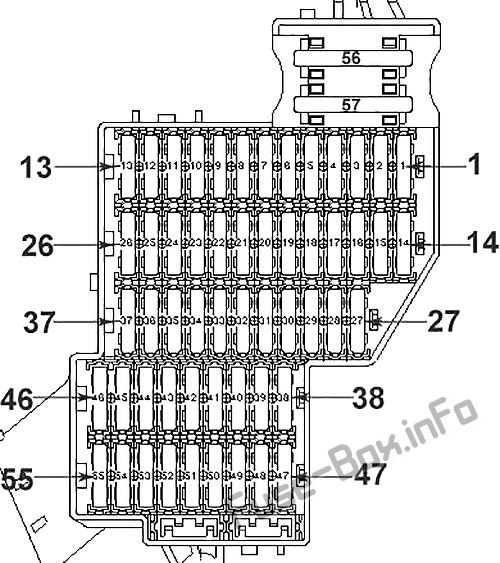

Схема блока предохранителей
| № | Описание | Ампер крысиный [A] |
|---|---|---|
| 1 | 2003-2007: Розетка на центральной консоли, прикуриватель. 2007-2010 годы: Розетка в салоне спереди по центру, розетки на центральной консоли сзади справа и сзади слева. | 20 |
| 2 | Радиоприемник стояночного отопителя | 5 |
| 3 | Розетка в ногах пассажира | 20 |
| 4 | 2003-2007: Стояночный обогреватель 2007-2010 годы: Стояночный обогреватель | 15 20 |
| 5 | Розетки в багажном отделении | 20 |
| 6 | Вход и вождение Porsche | 15 |
| 7 | Диагностика, датчик дождя/света, управление антенной | 5 |
| 8 | Дворники | 30 |
| 9 | Блок управления бортовой сетью (насос омывающей жидкости) | 15 |
| 10 | 2003–2007: Электростеклоподъемник заднего левого колеса. 2007-2010 годы: Электростеклоподъемники и центральный замок задней левой двери. | 25 30 |
| 11 | 2003–2007: Центральный замок. | 15 |
| 12 | 2003-2007: Внутреннее освещение, блок управления бортовой сетью. | 20 |
| 13 | — | — |
| 14 | 2003-2007: Электростеклоподъемник, передний левый 2007-2010 годы: Электростеклоподъемники и центральный замок передней левой двери. | 25 30 |
| 15 | Задний фонарь, правый; центральный замок, электростеклоподъемники, зеркала | 15 |
| 16 | Звуковой сигнал, блок управления бортовой сети | 20 |
| 17 | 2003-2007: Указатель поворота, габаритный огонь, левый; блок управления бортовой сетью автомобиля 2007-2010 годы: Блок управления бортовой сетью (левый указатель поворота, правый габаритный фонарь, левый ближний свет) | 10 30 |
| 18 | 2003-2007: Система омывателя фар. 2007-2010 годы: Омыватель фар. | 20 25 |
| 19 | 2003-2007: Противотуманные фары, блок управления бортовой сетью. 2007-2010 годы: Внутреннее освещение, блок управления бортовой сетью. | 15 5 |
| 20 | 2007-2010 годы: Блок управления бортовой сетью (подсветка приборов, левая противотуманная фара, левый дополнительный дальний свет) | 30 |
| 21 | 2003-2007: Угловой свет, блок управления бортовой сетью. | 15 |
| 22 | Блокировка заднего дифференциала, раздаточная коробка, автоматическая крышка багажника | 30 |
| 23 | 2003–2007: Блокировка заднего дифференциала, отключаемые стабилизаторы поперечной устойчивости. 2007-2010 годы: Блокировка дифференциала | 10 |
| 24 | Система контроля давления в шинах | 5 |
| 25 | — | — |
| 26 | Управление стабильностью Porsche, деактивация подушки безопасности пассажира, переключатель педали тормоза, панель приборов, блок управления двигателем, блок управления подушкой безопасности, модуль рулевой колонки, блок управления двигателем (управление двигателем, вентиляторы радиатора, подушка безопасности, переключатель сцепления, панель приборов) | 10 |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | Внедорожные фары на крыше | 15 |
| 31 | Внедорожные фары на крыше | 15 |
| 32 | — | — |
| 33 | Обогрев руля, модуль рулевой колонки | 15 |
| 34 | Контроль салона, обогрев сидений, датчик наклона | |
| 35 | 2003-2007: Ближний свет, дальний свет 2007-2010 годы: Блок управления бортовой сетью (правая противотуманная фара, правый дополнительный дальний свет, внутреннее освещение) | 15 30 |
| 36 | 2003-2007: Блок управления бортовой сетью. 2007-2010 годы: Блок управления сиденьями с электроприводом, левый | 10 30 |
| 37 | — | — |
| 38 | Стоп-сигналы | 10 |
| 39 | Активация реле, обогрев заднего стекла, обогрев сидений | 5 |
| 40 | Панель приборов, диагностика | 5 |
| 41 | Блок управления Kessy (замок рулевой колонки, замок зажигания, Porsche Entry & Drive, переключатель сцепления) | 15 |
| 42 | Сдвижная/подъемная крыша или система панорамной крыши | 30 |
| 43 | Сабвуфер | 30 |
| 44 | Электрическая регулировка сиденья слева; электрическая регулировка рулевой колонки | 30 |
| 45 | Электрическая регулировка сиденья слева; подогрев задних сидений | 30 |
| 46 | — | — |
| 47 | 2003-2007: Блокировка заднего дифференциала. 2007-2010 годы: Раздаточная коробка | 10 |
| 48 | Часы стояночного отопителя | 5 |
| 49 | Сервотроник, отключаемые стабилизаторы поперечной устойчивости | 5 |
| 50 | 2003-2007: Вентиляция труб отопления | 10 |
| 51 | Датчик качества воздуха, диагностический разъем, стояночный тормоз | 5 |
| 52 | 2003-2007: Задний дворник 2007-2010 годы: Задний дворник | 30 15 |
| 53 | Блок управления обогревом заднего стекла, контроль салона, выключатель света, модуль рулевой колонки | 5 |
| 54 | Корректор фар, ксеноновая фара (левая; 2007-2010) | 10 |
| 55 | — | — |
| 56 | Вентилятор, передняя система кондиционирования воздуха | 40 |
| 57 | 2003-2007: Вентилятор задней системы кондиционирования. 2007-2010 годы: Регулятор уровня компрессора | 40 |
Блок предохранителей в правой части приборной панели
Блок предохранителей в правой части приборной панели

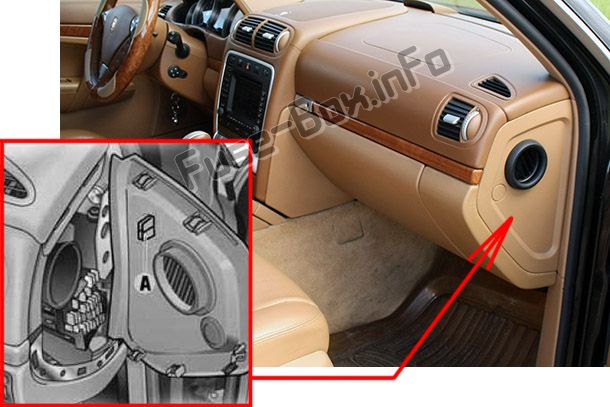

Расположение блока предохранителей

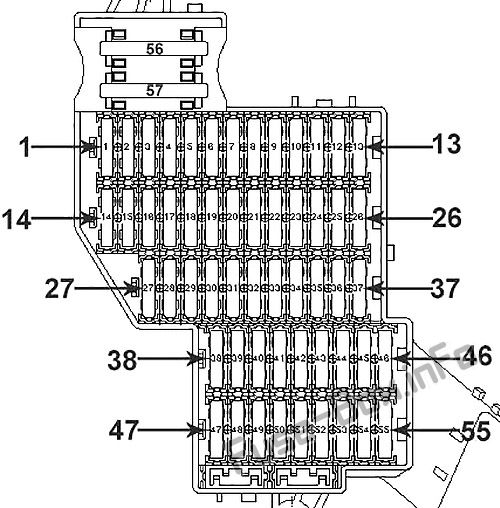

Схема блока предохранителей
| № | Описание | Ампер крысиный [A] |
|---|---|---|
| 1 | Сцепка для прицепа | 15 |
| 2 | ParkAssist | 5 |
| 3 | Сцепка для прицепа | 15 |
| 4 | 2003-2007: Блок управления телефоном/телематикой | 5 |
| 5 | Сцепка для прицепа | 15 |
| 6 | Управление стабильностью Porsche (PSM) | 30 |
| 7 | Раздаточная коробка (блокировка межосевого дифференциала), телефонная подготовка | 5 |
| 8 | 2003-2007: Дополнительный дальний свет, блок управления бортовой сети. 2007-2010 годы: Блок управления электросистемой автомобиля (левый габаритный фонарь, правый указатель поворота, правый ближний свет) | 20 30 |
| 9 | 2003–2007: CD-чейнджер, DVD-навигация. | 5 |
| 10 | ТВ-тюнер, спутниковый ресивер (2003–2007 гг.), Развлекательная программа для пассажиров задних сидений (2007–2010 гг.) | 5 |
| 11 | Радио или система связи Porsche (PCM) | 10 |
| 12 | Усилитель для звукового пакета и Bose | 30 |
| 13 | Обогрев сидений | 5 |
| 14 | Задний фонарь, левый; центральный замок, электростеклоподъемники, зеркала | 15 |
| 15 | 2003-2007: Электростеклоподъемник, задний правый. 2007-2010 годы: Электростеклоподъемники и центральный замок задней правой двери. | 25 30 |
| 16 | Фонарь защиты крышки багажника, фонарь освещения багажника, фонарь освещения двери Задний фонарь освещения | 10 |
| 17 | 2003–2007: Ближний свет справа; дальний свет, правый | 15 |
| 18 | Обогрев заднего стекла | 30 |
| 19 | 2003-2007: Усилитель тормозов, тягово-сцепное устройство. 2007-2010 годы: Тягово-сцепное устройство, розетка прицепа. | 30/25 25 |
| 20 | Электрическая регулировка сиденья по высоте | 30 |
| 21 | Реле освобождения запасного колеса (груз), звуковой сигнал системы сигнализации | 10 |
| 22 | 2003-2007: Электрическая регулировка переднего правого сиденья; подогрев переднего правого сиденья 2007-2010 годы: Подогрев передних сидений. | 30 25 |
| 23 | Кондиционирование воздуха | 10 |
| 24 | Электрическая регулировка переднего правого сиденья | 30 |
| 25 | Система кондиционирования воздуха сзади | 5 |
| 26 | — | — |
| 27 | Контроль уровня, Porsche Active Suspension Management Level, Porsche Dynamic Chassis Control (PDCC) | 15 |
| 28 | — | — |
| 29 | 2003-2007: Блок управления коробкой передач 2007-2010 годы: Блок управления коробкой передач, переключатель рычага селектора Tiptronic. | 10 5 |
| 30 | Механизм закрывания задней двери с электроприводом | 20 |
| 31 | Привод лючка бензобака, задний блок управления (электродвигатели) | 15 |
| 32 | 2003-2007: Центральный замок справа | 10 |
| 33 | — | — |
| 34 | 2003-2007: Электростеклоподъемник, передний правый. 2007-2010 годы: Электростеклоподъемники и центральный замок передней правой двери. | 25 30 |
| 35 | 2003-2007: Указатель поворота, габаритный огонь, правый; блок управления бортовой сетью автомобиля 2007-2010 годы: Управление правым сиденьем с электроприводом. | 10 30 |
| 36 | Потолочный модуль, телефон, компас | 5 |
| 37 | — | — |
| 38 | Управление стабильностью Porsche | 10 |
| 39 | Диагноз | 5 |
| 40 | Раздаточная коробка (блокировка межосевого дифференциала) | 10 |
| 41 | Блок управления тягово-сцепным устройством | 10 |
| 42 | Потолочный модуль, устройство открывания гаражных ворот | 5 |
| 43 | Резервный свет | 5 |
| 44 | Форсунки омывателя с подогревом, переключатель шасси, потенциометр обогрева сидений, Porsche Dynamic Chassis Control (PDCC) | 5 |
| 45 | — | — |
| 46 | 2007-2010 годы: Развлекательная программа для пассажиров задних сидений | 5 |
| 47 | 2003-2007: подготовка к телефону | 10 |
| 48 | Контроль уровня, Porsche Active Suspension Management | 10 |
| 49 | Телефон, автоматическое неослепляющее зеркало | 5 |
| 50 | 2003–2007: система помощи при парковке 2007-2010 годы: Ксеноновая фара, правая | 5 10 |
| 51 | 2003–2007: блок управления коробкой передач Tiptronic. 2007-2010 годы: Блок управления коробкой передач Tiptronic | 20 15 |
| 52 | Переключатель рычага селектора Tiptronic, предварительная проводка коробки передач | 5 |
| 53 | Реле ветрового стекла | 30 |
| 54 | Реле ветрового стекла | 30 |
| 55 | Блок управления камерой заднего вида | 5 |
| 56 | Управление стабильностью Porsche | 40 |
| 57 | Блок управления раздаточной коробкой, низкий диапазон | 40 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

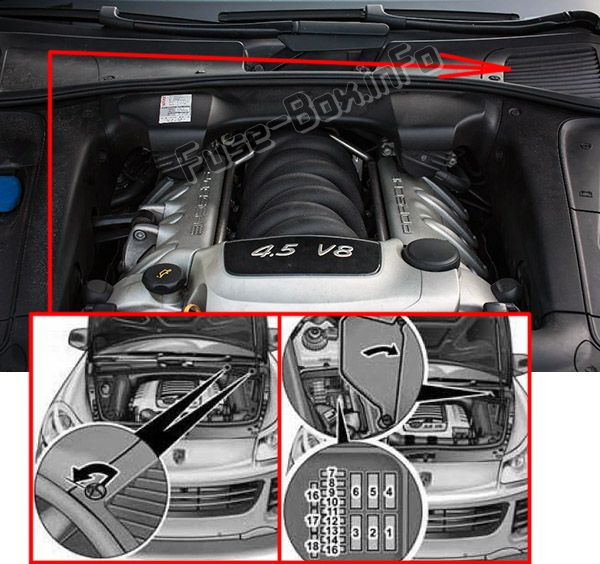

Расположение блока предохранителей
Блок предохранителей находится под пластиковой панелью.

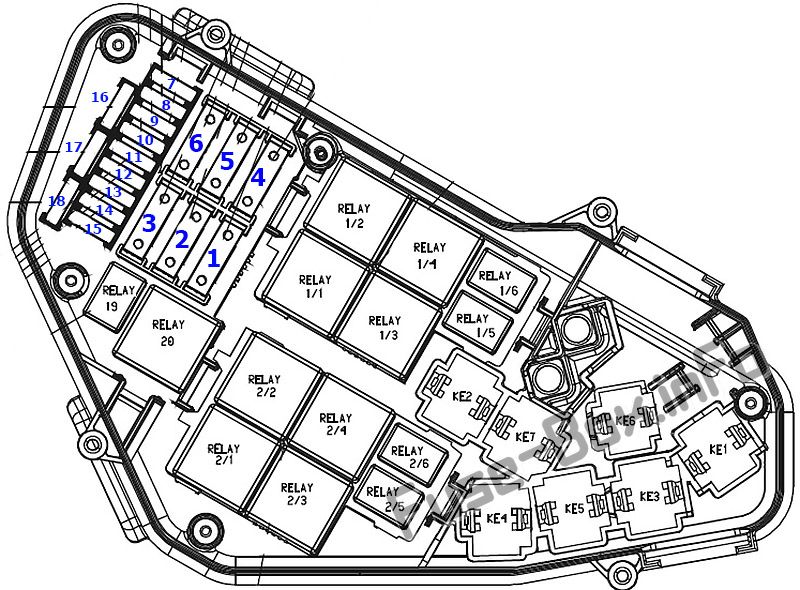

Схема блока предохранителей
| № | Описание | Ампер крысиный [A] |
|---|---|---|
| 1 | Вентилятор 1 (600 Вт) | 60 |
| 2 | Вентилятор 2 (300 Вт) | 30 |
| 3 | 2003-2007: Насос вторичного воздуха 1 | 40 |
| 4 | 2003-2007: Насос вторичного воздуха 2 | 40 |
| 5 | — | — |
| 6 | — | — |
| 7 | Форсунки, катушки зажигания | 20 |
| 8 | 2003-2007: Топливные форсунки, катушки зажигания. | 20 |
| 8 | 2007-2010 годы: Кайен: Катушки зажигания Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Клапан вентиляции топливного бака, компрессор кондиционера, блок управления кондиционером, переключение впускной трубы, вентиляция картера | 15 |
| 9 | Модуль управления двигателем, регуляторы фаз газораспределения, переключение впускной трубы (Cayenne) | 30 |
| 9 | 2007-2010 годы: Кайен: блок управления двигателем | 20 |
| 9 | 2007-2010 годы: Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Клапан регулировки количества, регулятор распредвала, регулятор подъема клапана | 15 |
| 10 | 2003-2007: Компоненты двигателя: вентилятор системы охлаждения, насос догазовки, запорный клапан угольного бачка, датчик давления кондиционера, обнаружение течи в баке, подкачивающий насос (Cayenne S), клапан запорного клапана угольного бачка (Cayenne) 2007-2010 годы: Cayenne: Реле насоса прокачки воды, обнаружение протечки бака, запорный клапан угольного фильтра, вентилятор, датчик давления кондиционера 2007-2010 годы: Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Выходные каскады охлаждающего воздуха, датчик давления кондиционера, обнаружение течи в баке, клапан управления выпускной заслонкой, датчик уровня масла | 10 |
| 11 | Существующая проводка двигателя, насос вторичного воздуха (Cayenne), компрессор кондиционера (Cayenne), датчик уровня масла (Cayenne) 2007-2010 годы: Cayenne: датчик уровня масла, компрессор кондиционера, блок управления кондиционером, вентиляция картера 2007-2010 годы: Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Блок управления двигателем, топливный клапан | 15 |
| 12 | 2003-2007: Реле электронной коробки, насосы вторичного воздуха, реле насоса выбега. 2007-2010 годы: Регулировка распредвала, вентиляция бака, топливный клапан, регулируемый впускной коллектор. | 5 10 |
| 13 | Топливный насос, прав. | 15 |
| 14 | Топливный насос, левый | 15 |
| 15 | Блок управления двигателем, главное реле | 10 |
| 16 | Вакуумный насос | 30 |
| 17 | Датчики кислорода перед каталитическим нейтрализатором | 15 |
| 18 | Датчики кислорода за каталитическим нейтрализатором | 7.5 |
| Реле | ||
| 1/1 | Главное реле 2 | |
| 1/2 | - | |
| 1/3 | Главное реле 1 | |
| 1/4 | Реле насоса вторичного воздуха 1 | |
| 1/5 | Дополнительный насос охлаждающей жидкости | |
| 1/6 | Реле бензонасоса левое | |
| 2/1 | - | |
| 2/2 | - | |
| 2/3 | Реле насоса вторичного воздуха 2 | |
| 2/4 | - | |
| 2/5 | - | |
| 2/6 | Вакуумный насос | |
| 19 | Реле бензонасоса правое | |
| 20 | Реле стартера кл.50 |
