Предохранители и реле Toyota 4Runner (N180, 1995-2002)
Схемы относятся к указанным годам и вариантам Toyota 4Runner (N180, 1995-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota 4Runner 1995-2002 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

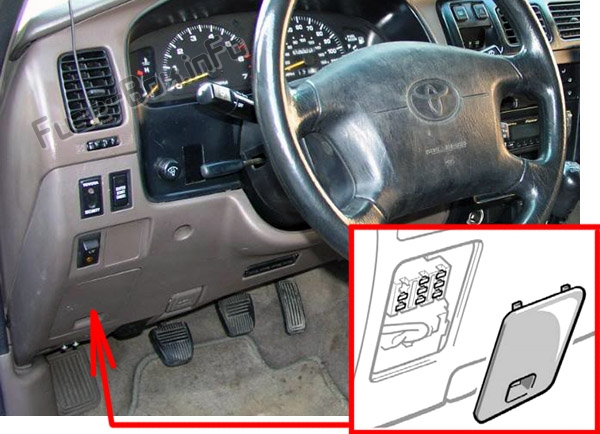

Блок предохранителей в салоне
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.
Блок предохранителей в моторном отсеке
Он расположен в моторном отсеке рядом с аккумулятором.

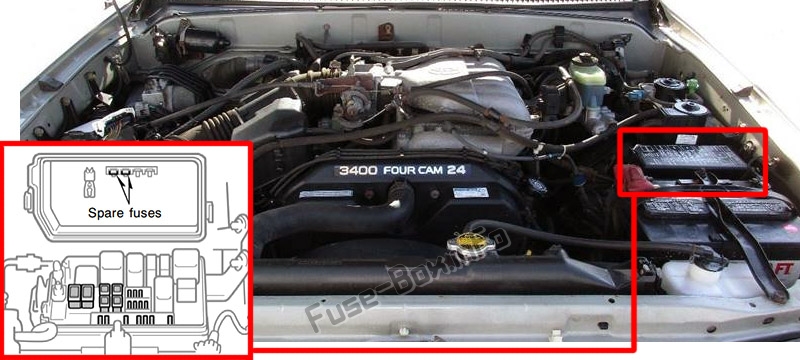

1995-1998 гг.

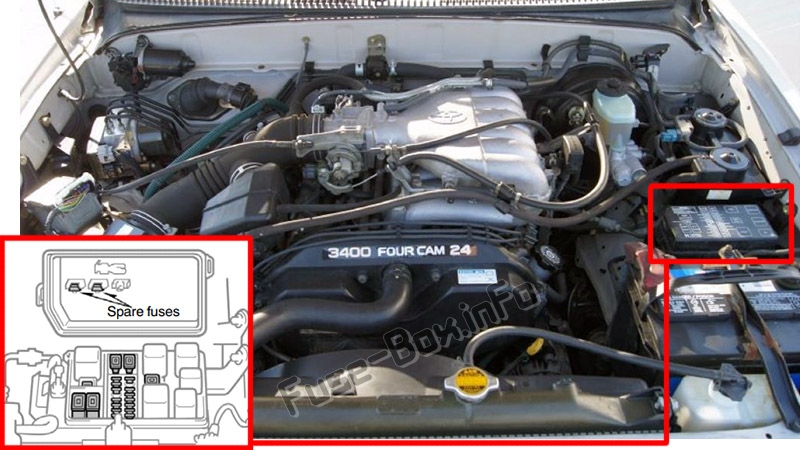

1999-2002 гг.
Схемы блока предохранителей
Схемы блока предохранителей
1995, 1996, 1997

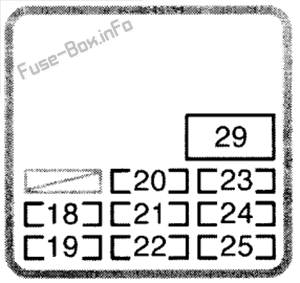

Пассажирский отсек
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 18 | ACC | 15A | Автомобильная аудиосистема, антенна с электроприводом, часы, управление зеркалом заднего вида с электроприводом |
| 19 | ЭБУ-Б | 7.5A | сигнальная лампа подушки безопасности SRS |
| 20 | 4WD | 20A | ДОБАВЛЯТЬ. система управления, система управления полным приводом, система блокировки заднего дифференциала |
| 21 | TURN | 10A | Огни поворотников, аварийные мигалки |
| 22 | ИЗМЕРЯТЬ | 10A | Приборы и счетчики, обогреватель заднего стекла, система дневных ходовых огней, система кондиционирования воздуха, люк с электроприводом |
| 23 | ЭБУ-ИГ | 10A | Система круиз-контроля, антиблокировочная система тормозов, система автоматической коробки передач с электронным управлением, силовая антенна |
| 24 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватель лобового стекла, дворник заднего стекла |
| 25 | IGN | 7.5A | Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, сигнальная лампа разряда |
| 29 | СИЛА | 30A | Электростеклоподъемники, электростеклоподъемники заднего стекла, люк с электроприводом |

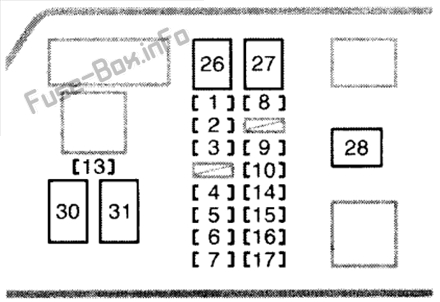

Моторного отсека
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 1 | УДАЛЕНИЕ ТУМАНА | 15A | Обогрев заднего стекла |
| 2 | STOP | 10A | Стоп-сигналы, высокий стоп-сигнал |
| 3 | АЛЬТ-С | 7.5A | Система зарядки |
| 4 | OBD | 7.5A | Бортовая система диагностики |
| 5 | EFI | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | HORN | 15A | Рога |
| 7 | DOME | 15A | Освещение салона, личное освещение, освещение багажного отделения |
| 8 | TAIL | 10A | Задние фонари, габаритные огни, подсветка номерного знака |
| 9 | A.C. | 10A | Система управления кондиционером |
| 10 | РР ХТР | 10A | Система управления задним кондиционером |
| 13 | DRL | 7.5A | Канада: система дневных ходовых огней |
| 14 | ГОЛОВА (ПРАВАЯ) / ГОЛОВА (ВЫС. ПРАВАЯ) | 10A | США: правая фара. Канада: правая фара (дальний свет) |
| 15 | ГОЛОВА (ЛЕВАЯ) / ГОЛОВА (HI LH) | 10A | США: Левая фара. Канада: левая фара (дальний свет) |
| 16 | ГОЛОВА (НИЖНИЙ ПРАВЫЙ) | 10A | Канада: правая фара (ближний свет) |
| 17 | ГОЛОВА (НИЖНИЙ ЛЕВЫЙ) | 10A | Канада: левая фара (ближний свет) |
| 26 | НАГРЕВАТЕЛЬ | 50A | Система кондиционирования воздуха, предохранитель "AC" |
| 27 | AM1 | 40A | Система запуска |
| 28 | AM2 | 30A | Система запуска, предохранитель "IGN" |
| 30 | ABS | 60A | Антиблокировочная тормозная система |
| 31 | ALT | 100A | Система зарядки |
1998

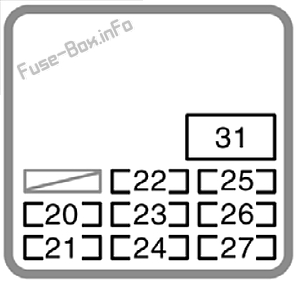

Пассажирский отсек
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 20 | ACC | 15A | Автомобильная аудиосистема, антенна с электроприводом, часы, управление зеркалом заднего вида с электроприводом |
| 21 | ЭБУ-Б | 7.5A | сигнальная лампа подушки безопасности SRS |
| 22 | 4WD | 20A | ДОБАВЛЯТЬ. система управления, система управления полным приводом, система блокировки заднего дифференциала |
| 23 | TURN | 10A | Огни поворотников, аварийные мигалки |
| 24 | ИЗМЕРЯТЬ | 10A | Приборы и счетчики, обогреватель заднего стекла, система дневных ходовых огней, система кондиционирования воздуха, люк с электроприводом |
| 25 | ЭБУ-ИГ | 10A | Система круиз-контроля, антиблокировочная система тормозов, система автоматической коробки передач с электронным управлением, силовая антенна |
| 26 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватель лобового стекла, дворник заднего стекла |
| 27 | IGN | 7.5A | Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, сигнальная лампа разряда |
| 31 | СИЛА | 30A | Электростеклоподъемники, электростеклоподъемники заднего стекла, люк с электроприводом |

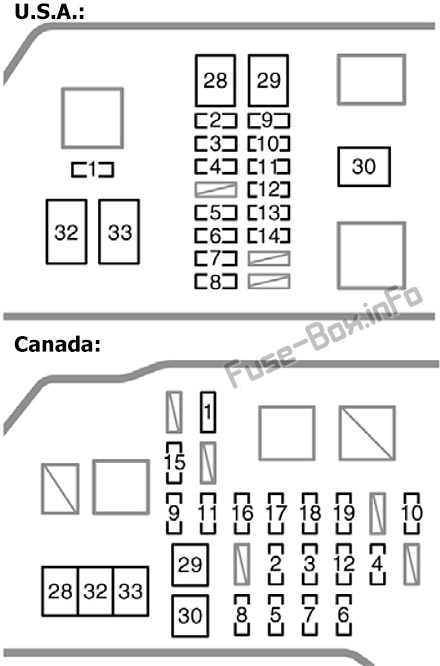

Моторного отсека
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 1 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15A | Розетка |
| 2 | УДАЛЕНИЕ ТУМАНА | 15A | Обогрев заднего стекла |
| 3 | STOP | 10A | Стоп-сигналы, высокий стоп-сигнал |
| 4 | АЛЬТ-С | 7.5A | Система зарядки |
| 5 | OBD | 7.5A | Бортовая система диагностики |
| 6 | EFI | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | HORN | 15A | Звуковые сигналы, аварийные мигалки |
| 8 | DOME | 15A | Освещение салона, личное освещение, освещение багажного отделения, часы, автомагнитола |
| 9 | TAIL | 10A | Задние фонари, габаритные огни, подсветка номерного знака |
| 10 | STA | 7.5A | Система запуска |
| 11 | A.C | 10A | Система управления кондиционером |
| 12 | РР ХТР | 10A | Система управления задним кондиционером |
| 13 | ГОЛОВА (ПРАВАЯ) | 10A | Правая фара |
| 14 | ГОЛОВА (ЛЕВАЯ) | 10A | Левая фара |
| 15 | DRL | 7.5A | Система дневных ходовых огней |
| 16 | ГОЛОВА (НИЖНИЙ ПРАВЫЙ) | 10A | Правая фара (ближний свет) |
| 17 | ГОЛОВА (НИЖНИЙ ЛЕВЫЙ) | 10A | Левая фара (ближний свет) |
| 18 | ГОЛОВА (ВЫС. ПРАВАЯ) | 10A | Правая фара (дальний свет) |
| 19 | ГОЛОВА (HI LH) | 10A | Левая фара (дальний свет) |
| 28 | НАГРЕВАТЕЛЬ | 50A | Система кондиционирования воздуха, предохранитель «AC» |
| 29 | AM1 | 40A | Система запуска |
| 30 | AM2 | 30A | Система запуска, предохранитель «IGN» |
| 32 | ABS | 60A | Антиблокировочная тормозная система |
| 33 | ALT | 100A | Система зарядки |
1999, 2000

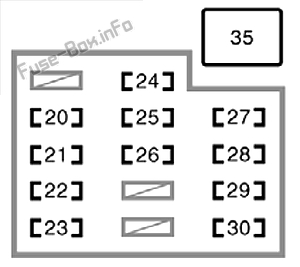

Пассажирский отсек
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 20 | ЭБУ-ИГ | 10A | Система круиз-контроля, антиблокировочная система тормозов, автоматическая коробка передач с электронным управлением, антенна с электроприводом, электрические стеклоподъемники, люк с электроприводом, электропривод заднего стекла, обогреватель заднего стекла, стеклоочиститель заднего стекла |
| 21 | TURN | 10A | Огни поворотников, аварийные мигалки |
| 22 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватели ветрового стекла, система управления дверным замком с электроприводом, обогреватель заднего стекла, звуковые сигналы, противоугонная система |
| 23 | 4WD | 20A | ДОБАВЛЯТЬ. система управления, система управления полным приводом, система блокировки заднего дифференциала |
| 24 | ACC | 15A | Автомобильная аудиосистема, антенна с электроприводом, часы, зеркало заднего вида с электроприводом, прикуриватель, система подушек безопасности SRS, преднатяжители ремней безопасности, автоматическая коробка передач с электронным управлением, розетки, противоугонная система |
| 25 | ИЗМЕРЯТЬ | 10A | Приборы и счетчики, обогреватель заднего стекла, система дневных ходовых огней, система кондиционирования воздуха, система круиз-контроля, система блокировки заднего дифференциала, автоматическая коробка передач с электронным управлением, фонари заднего хода |
| 26 | IGN | 10A | Система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, сигнальная лампа разряда |
| 27 | ЭБУ-Б | 7.5A | Датчики и счетчики, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 28 | РОГ, ХАЗ | 15A | Звуковые сигналы, аварийные мигалки |
| 29 | STA | 7.5A | Система запуска |
| 30 | STOP | 10A | Стоп-сигналы, высокий стоп-сигнал |
| 35 | СИЛА | 30A | Электростеклоподъемники, электростеклоподъемники заднего стекла, люк с электроприводом, сиденья с электроприводом, замок задней двери |

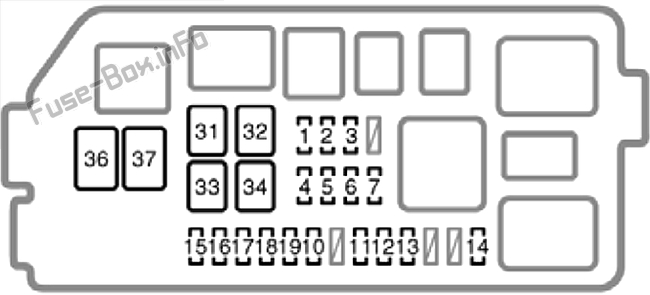

Моторного отсека
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 1 | АЛЬТ-С | 7.5A | Система зарядки |
| 2 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15A | Розетки |
| 3 | RR THR | 10A | Система кондиционирования воздуха в задней части салона |
| 4 | MPX-B | 15A | Заднее стекло с электроприводом, замок задней двери, стеклоочиститель заднего стекла, предупреждение об открытой двери (задняя дверь), система управления электрическим замком двери, обогреватель заднего стекла, звуковые сигналы, система защиты от кражи |
| 5 | DOME | 15A | Внутреннее освещение, личное освещение, освещение багажного отделения, часы, автомобильная аудиосистема, датчики и счетчики, освещение замка зажигания, освещение косметического зеркала, дневные ходовые огни |
| 6 | OBD | 7.5A | Бортовая система диагностики |
| 7 | EFI | 20A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 10 | TAIL | 10A | Задние фонари, подсветка номерного знака, подсветка приборной панели |
| 11 | A.C | 10A | Система кондиционирования воздуха |
| 12 | МИР ХТР | 10A | Обогрев наружных зеркал заднего вида |
| 13 | УДАЛЕНИЕ ТУМАНА | 15A | Обогрев заднего стекла |
| 14 | FOG | 15A | Передние противотуманные фары |
| 15 | DRL | 7.5A | Канада: система дневных ходовых огней |
| 16 | ГОЛОВА (ПРАВАЯ) / ГОЛОВА (ВЫС. ПРАВАЯ) | 10A | США: правая фара, датчики и счетчики. Канада: правая фара (дальний свет), датчики и счетчики. |
| 17 | ГОЛОВА (ЛЕВАЯ) / ГОЛОВА (HI LH) | 10A | США: Левая фара. Канада: левая фара (дальний свет) |
| 18 | ГОЛОВА (НИЖНИЙ ПРАВЫЙ) | 10A | Канада: правая фара (ближний свет) |
| 19 | ГОЛОВА (НИЖНИЙ ЛЕВЫЙ) | 10A | Канада: левая фара (ближний свет) |
| 31 | НАГРЕВАТЕЛЬ | 50A | Система кондиционирования воздуха, все компоненты в предохранителе "AC" |
| 32 | AM1 | 40A | Система запуска, все компоненты в предохранителях "ACC", "ИЗМЕРЯТЬ", "TURN", "ЭБУ-ИГ", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "4WD" |
| 33 | J/B | 50A | Все компоненты в предохранителях "СИЛА", "ЗВУКОВОЙ СИГНАЛ,HAZ", "STOP", "ЭБУ-Б" |
| 34 | AM2 | 30A | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, все компоненты в предохранителях "STA", "IGN" |
| 36 | ABS | 60A | Антиблокировочная тормозная система |
| 37 | ALT | 120A | Система зарядки, все компоненты в предохранителях "AMI", "НАГРЕВАТЕЛЬ", "TAIL", "РР ХТР", "АЛЬТ-С", "УДАЛЕНИЕ ТУМАНА", "МИР ХТР" и "ACC" |
2001, 2002

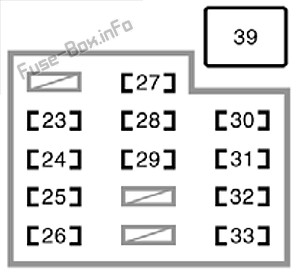

Пассажирский отсек
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 23 | ЭБУ-IG | 10A | Система круиз-контроля, антиблокировочная тормозная система, система контроля заноса автомобиля, система подушек безопасности SRS, система автоматической коробки передач с электронным управлением, антенна с электроприводом, электрические стеклоподъемники, люк с электроприводом, электропривод заднего стекла, обогреватель заднего стекла, стеклоочиститель заднего стекла |
| 24 | TURN | 10A | Огни поворотников, аварийные мигалки |
| 25 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | Стеклоочистители и омыватели ветрового стекла, система управления дверным замком с электроприводом, обогреватель заднего стекла, звуковые сигналы, противоугонная система |
| 26 | 4WD | 20A | ДОБАВЛЯТЬ. система управления, система управления полным приводом, система блокировки межосевого дифференциала |
| 27 | ACC | 15A | Автомобильная аудиосистема, антенна с электроприводом, часы, зеркала заднего вида с электроприводом, прикуриватель, преднатяжители ремней безопасности, автоматическая коробка передач с электронным управлением, розетки, противоугонная система |
| 28 | ИЗМЕРЯТЬ | 10A | Приборы и счетчики, обогреватель заднего стекла, система дневных ходовых огней, система кондиционирования воздуха, система круиз-контроля, система блокировки межосевого дифференциала, автоматическая коробка передач с электронным управлением, фонари заднего хода |
| 29 | IGN | 10A | Система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, сигнальная лампа разряда, система контроля заноса автомобиля |
| 30 | ЭБУ-Б | 7.5A | Приборы и счетчики, система кондиционирования |
| 31 | ЗВУКОВОЙ СИГНАЛ,HAZ | 15A | Звуковые сигналы, аварийные мигалки |
| 32 | STA | 7.5A | Система запуска |
| 33 | STOP | 10A | Стоп-сигналы, высокий стоп-сигнал |
| 39 | СИЛА | 30A | Электростеклоподъемники, электростеклоподъемники заднего стекла, люк с электроприводом, сиденья с электроприводом, замок задней двери |

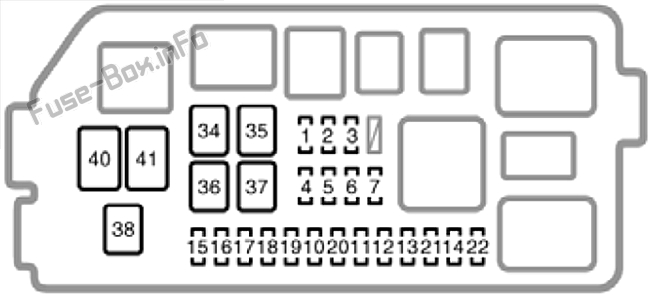

Моторного отсека
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 1 | АЛЬТ-С | 7.5A | Система зарядки |
| 2 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15A | Розетки |
| 3 | РР ХТР | 10A | Система кондиционирования воздуха в задней части салона |
| 4 | MPX-B | 15A | Заднее стекло с электроприводом, замок задней двери, стеклоочиститель заднего стекла, предупреждение об открытой двери (задняя дверь), система управления электрическим замком двери, обогреватель заднего стекла, звуковые сигналы, система защиты от кражи |
| 5 | DOME | 15A | Внутреннее освещение, личное освещение, освещение багажного отделения, часы, автомобильная аудиосистема, датчики и счетчики, освещение замка зажигания, освещение косметического зеркала, дневные ходовые огни |
| 6 | OBD | 7.5A | Бортовая система диагностики |
| 7 | EFI | 20A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 10 | TAIL | 10A | Задние фонари, подсветка номерного знака, подсветка приборной панели |
| 11 | A.C | 10A | Система кондиционирования воздуха |
| 12 | МИР ХТР | 10A | Обогрев наружных зеркал заднего вида |
| 13 | УДАЛЕНИЕ ТУМАНА | 15A | Обогрев заднего стекла |
| 14 | ETCS | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | DRL | 7.5A | с ДХО: Система дневных ходовых огней |
| 16 | ГОЛОВА (ПРАВАЯ) / ГОЛОВА (ВЫС. ПРАВАЯ) | 10A | без ДХО: Правая фара, датчики и счетчики. с ДХО: Правая фара (дальний свет), датчики и счетчики |
| 17 | ГОЛОВА (ЛЕВАЯ) / ГОЛОВА (HI LH) | 10A | без ДХО: Левая фара. с ДХО: Левая фара (дальний свет) |
| 18 | ГОЛОВА (НИЖНИЙ ПРАВЫЙ) | 10A | с ДХО: Правая фара (ближний свет) |
| 19 | ГОЛОВА (НИЖНИЙ ЛЕВЫЙ) | 10A | с ДХО: Левая фара (ближний свет) |
| 20 | БУКСИРОВКА | 25A | с ДХО: фонари прицепа (фонари заднего хода, задние указатели поворота, стоп-сигналы/задние фонари) |
| 21 | СЕАТ ХТР | 20A | Подогрев сиденья |
| 22 | FOG | 15A | Передние противотуманные фары |
| 34 | НАГРЕВАТЕЛЬ | 50A | Система кондиционирования воздуха, все компоненты в предохранителе "AC" |
| 35 | AM1 | 40A | Система запуска, все компоненты в предохранителях "ACC", "ИЗМЕРЯТЬ", "TURN", "ЭБУ-ИГ", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ" и "4WD" |
| 36 | J/B | 50A | Все компоненты в предохранителях "СИЛА", "HORN.HAZ", "STOP" и "ЭБУ-Б" |
| 37 | AM2 | 30A | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, все компоненты в предохранителях "STA" и "IGN" |
| 38 | ABS | 40A | Антиблокировочная система тормозов, активная противобуксовочная система, система контроля заноса автомобиля |
| 40 | ABS | 60A | Антиблокировочная тормозная система |
| 41 | ALT | 120A | Система зарядки, все компоненты в предохранителях "AM1", "НАГРЕВАТЕЛЬ", "TAIL", "РР ХТР", "АЛЬТ-С", "УДАЛЕНИЕ ТУМАНА", "МИР ХТР" и "ACC" |
