Предохранители и реле Toyota 4Runner (N210, 2003-2009)
Схемы относятся к указанным годам и вариантам Toyota 4Runner (N210, 2003-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota 4Runner 2003-2009 гг.
Предохранители прикуривателя (розетки) в Toyota 4Runner являются предохранители № 12 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (электрические розетки), № 23 «ACC» (электрические розетки) и № 24 «CIG» (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне

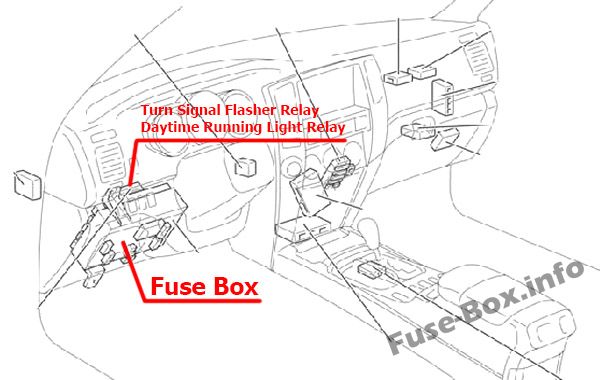

Расположение блока предохранителей

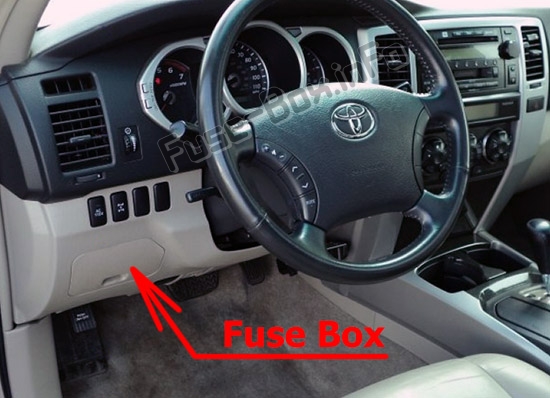

Он расположен с левой стороны панели приборов, за крышкой.

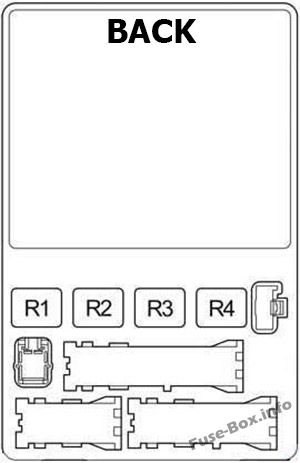

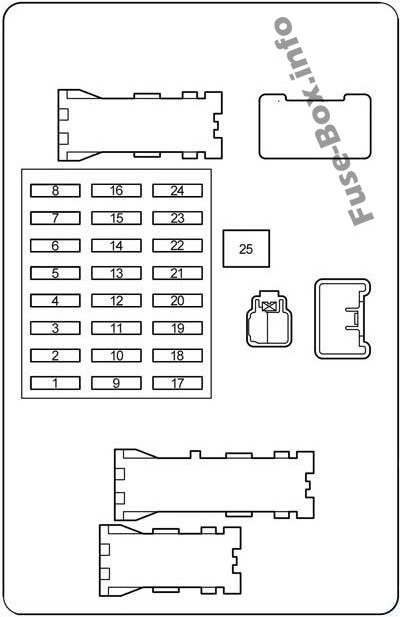

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | IGN | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система, система контроля тяги (модели 2WD), активная система контроля тяги (модели 4WD), система контроля устойчивости автомобиля, счетчик и датчик, система классификации пассажиров на переднем сиденье, стоп легкий |
| 2 | SRS | 10 | Система подушек безопасности SRS |
| 3 | ИЗМЕРЯТЬ | 7.5 | Манометры и счетчики |
| 4 | СТАНЦИЯ №2 | 7.5 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 5 | FR WIP-WSH | 30 | Стеклоочистители и омыватели лобового стекла |
| 6 | - | - | - |
| 7 | 4WD | 20 | система управления полным приводом |
| 8 | - | - | - |
| 9 | - | - | - |
| 10 | Д П/СИДЕНЬЕ | 30 | Водительское сиденье с электроприводом |
| 11 | Р П/СИДЕНЬЕ | 30 | Сиденье переднего пассажира с электроприводом |
| 12 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 13 | - | - | - |
| 14 | РР ВШ | 15 | Омыватель заднего стекла, мультиплексная система связи |
| 15 | ЭБУ-ИГ | 10 | Система управления блокировкой переключения передач, электрические стеклоподъемники, антиблокировочная тормозная система, противобуксовочная система (модели 2WD), активная противобуксовочная система (модели 4WD), система контроля устойчивости автомобиля, люк с электроприводом, мультиплексная система связи, противоугонная система, задняя высота управление пневматической подвеской, система предупреждения о давлении в шинах, система памяти положения водителя |
| 16 | IG1 | 15 | Антиблокировочная система тормозов, противобуксовочная система (модели 2WD), активная система контроля тяги (модели 4WD), система контроля устойчивости автомобиля, система кондиционирования воздуха, система зарядки, обогреватель заднего стекла, фонари заднего хода, указатели поворота, аварийные мигалки , подогрев сидений, инвертор переменного тока, управление освещением приборной панели, внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, редуктор натяжения ремня безопасности, система подушек безопасности SRS |
| 17 | STA | 7.5 | Нет цепи |
| 18 | SECU/ГОРН | 10 | Система защиты от кражи |
| 19 | - | - | - |
| 20 | - | - | - |
| 21 | - | - | - |
| 22 | TAIL | 10 | Задние фонари, подсветка номерного знака, габаритные огни, управление освещением приборной панели, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, освещение приборной панели, приборная панель, приборная панель, освещение перчаточного ящика |
| 23 | ACC | 7.5 | Розетки, наружные зеркала заднего вида, аудиосистема, навигационная система, система управления блокировкой переключения передач, подсветка приборной панели, мультимедийная система для пассажиров задних сидений |
| 24 | CIG | 10 | Зажигалка |
| 25 | СИЛА | 30 | Электрические стеклоподъемники, люк с электроприводом |
| Реле | |||
| R1 | Horn | ||
| R2 | Задние фонари | ||
| R3 | Силовое реле | ||
| R4 | Розетка для аксессуаров (DC SKT) |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

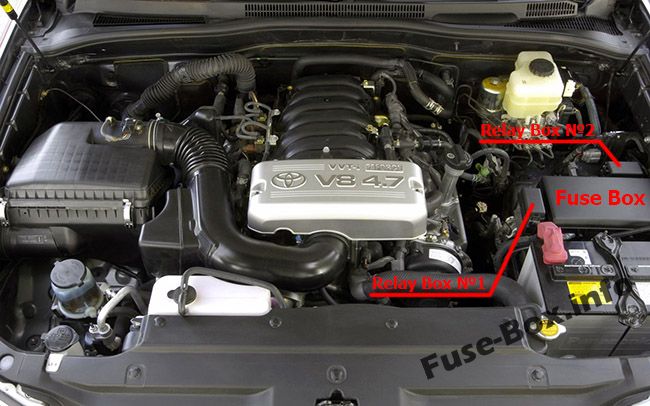

Блок предохранителей находится в моторном отсеке (слева).

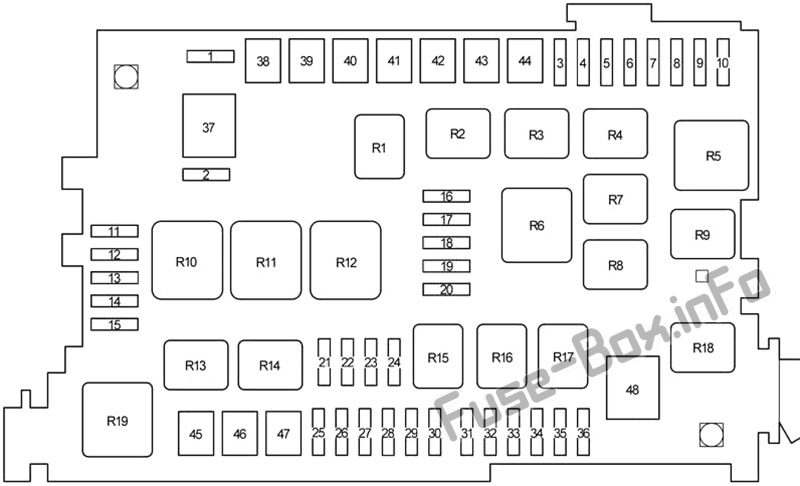

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 2 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 3 | - | - | - |
| 4 | - | - | - |
| 5 | - | - | - |
| 6 | STOP | 10 | Стоп-сигналы/задние фонари, высокий стоп-сигнал, система управления блокировкой переключения передач, антиблокировочная система тормозов, противобуксовочная система (модели 2WD), активная противобуксовочная система (модели 4WD), система контроля устойчивости автомобиля, задняя пневматическая подвеска с регулируемой высотой, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, контроллер тормозов прицепа, фонари прицепа (задние фонари) |
| 7 | AC115V ИНВ | 15 | инвертор переменного тока |
| 8 | противотуманные фары | 15 | Передние противотуманные фары |
| 9 | - | - | - |
| 10 | OBD | 7.5 | Бортовая система диагностики |
| 11 | ГОЛОВА (НИЖНИЙ ПРАВЫЙ) | 10 | Правая фара (ближний свет) |
| 12 | ГОЛОВА (НИЖНИЙ ЛЕВЫЙ) | 10 | Левая фара (ближний свет) |
| 13 | ГОЛОВА (ВЫС. ПРАВАЯ) | 10 | Правая фара (дальний свет) |
| 14 | ГОЛОВА (HI LH) | 10 | Левая фара (дальний свет) |
| 15 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 16 | НАГРЕВАТЕЛЬ №2 | 7.5 | Система кондиционирования воздуха |
| 17 | АИРСУС №2 | 10 | Задняя пневматическая подвеска с регулировкой высоты |
| 18 | ПОДОГРЕВ СИДЕНЬЯ | 25 | Подогрев сидений |
| 19 | УДАЛЕНИЕ ТУМАНА | 30 | Обогрев заднего стекла, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | МИР ОБОГРЕВАТЕЛЯ | 10 | Обогрев наружного зеркала заднего вида |
| 21 | DOME | 10 | Внутреннее освещение, личное освещение, беспроводная система дистанционного управления, подсветка дверей, приборная панель, подсветка туалетного столика, подсветка приборной панели, подсветка подножки, мультиплексная система связи, аудиосистема для задних сидений |
| 22 | РАДИО №1 | 20 | Аудиосистема, навигационная система, развлекательная система для пассажиров задних сидений |
| 23 | ЭБУ-Б | 10 | Антиблокировочная тормозная система, противобуксовочная система (модели 2WD), активная противобуксовочная система (модели 4WD), система контроля устойчивости автомобиля, система кондиционирования воздуха, мультиплексная система связи, противоугонная система, система памяти положения водителя, система классификации пассажиров на переднем сиденье , навигационная система |
| 24 | - | - | - |
| 25 | - | - | Короткий штифт |
| 26 | АЛЬТ-С | 7.5 | Система зарядки |
| 27 | - | - | - |
| 28 | HORN | 10 | Рога |
| 29 | ПОДОГРЕВАТЕЛЬ A/F | 15 | Датчик A/F |
| 30 | ТРН-ХАЗ | 15 | Указатели поворота, аварийные мигалки |
| 31 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 32 | EFI | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 33 | - | - | - |
| 34 | DR/LCK | 20 | Система дверных замков с электроприводом |
| 35 | БУКСИРОВКА | 30 | Буксировочный преобразователь |
| 36 | РАДИО №2 | 20 | Аудио система |
| 37 | ALT | 140 | "А/НАСОС", "АИРСУС", "AM1", "БУКСИРОВОЧНЫЙ БРК", "J/B", "ЗАМЕНА БАТТ", "БУКСИРОВКА", "ХВОСТ", "СТОП", "AC 115V INV", "FR предохранители FOG", "OBD", "УДАЛЕНИЕ ТУМАНА", "МИР ОБОГРЕВАТЕЛЯ" |
| 38 | А/НАСОС | 50 | 2005 - 2009 : Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 38 | НАГРЕВАТЕЛЬ | 50 | 2002 - 2003 : Система кондиционирования воздуха |
| 39 | АИРСУС | 50 | Задняя пневматическая подвеска с регулировкой высоты |
| 40 | AM1 | 50 | Все компоненты предохранителей "ACC", "CIG", "IGl", "ЭБУ-ИГ", "FR WIP-WSH", "RR WIP", "RR-WSH", "4WD" и "STA" |
| 41 | БУКСИРОВКА БРК | 30 | Контроллер тормозов прицепа |
| 42 | J/B | 50 | Все компоненты в предохранителях "ВЫХОД ЭЛЕКТРОПИТАНИЯ", "Д П/СИДЕНЬЕ", "Р П/СИДЕНЬЕ", "СИЛА", "TAIL" и "SECU/ГОРН" |
| 43 | ЗАМЕНА БАТТ | 30 | Аккумулятор прицепа |
| 44 | БУКСИРОВКА | 40 | Фонари прицепа (задние фонари) |
| 45 | АБС ССО | 40 | Антиблокировочная система тормозов, противобуксовочная система (модели 2WD), активная противобуксовочная система (модели 4WD), система контроля устойчивости автомобиля |
| 46 | AM2 | 30 | Система стартера, предохранители "IGN", "ИЗМЕРЯТЬ", "СТАНЦИЯ №2" и "SRS" |
| 47 | АБС СОЛ | 50 | 2002 - 2004: Антиблокировочная система тормозов, противобуксовочная система (модели 2WD), активная противобуксовочная система (модели 4WD), система контроля устойчивости автомобиля. |
| 47 | АБС СОЛ | 30 | 2005 - 2009: Антиблокировочная система тормозов, противобуксовочная система (модели 2WD), активная противобуксовочная система (модели 4WD), система контроля устойчивости автомобиля. |
| 48 | НАГРЕВАТЕЛЬ | 60 | 2004 - 2009 : Система кондиционирования воздуха |
| Реле | |||
| R1 | - | ||
| R2 | Аксессуар (ACC CUT) | ||
| R3 | Противотуманные фары | ||
| R4 | Стартер (СТА) | ||
| R5 | Зажигание (ИГ) | ||
| R6 | Обогреватель | ||
| R7 | Муфта компрессора кондиционера (MG CLT) | ||
| R8 | Инвертор переменного тока (AC115V ИНВ) | ||
| R9 | Обогрев заднего стекла (УДАЛЕНИЕ ТУМАНА) | ||
| R10 | - | ||
| R11 | - | ||
| R12 | - | ||
| R13 | Стоп-сигналы (STOP LP CTRL) | ||
| R14 | Реле размыкания цепи (C/OPN) | ||
| R15 | Внутреннее освещение, устройство открывания гаражных ворот (КУПОЛ) | ||
| R16 | EFI | ||
| R17 | Датчик состава топливовоздушной смеси (НАГРЕВАТЕЛЬ A/F) | ||
| R18 | Топливный насос | ||
| R19 | Фара (ГОЛОВНАЯ) |
Релейный блок №1
| № | Реле |
|---|---|
| R1 | Пневмоподвеска (AIR SUS) |
| R2 | - |

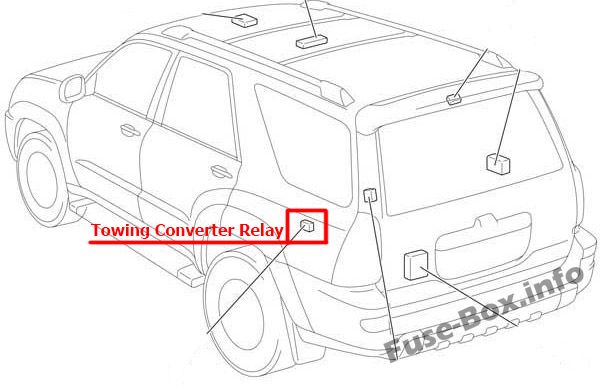

Релейный блок №2
| № | Реле |
|---|---|
| R1 | Аккумулятор прицепа (ЗАМЕНА БАТТ) |
| R2 | Фары прицепа (БУКСИРОВОЧНЫЙ ЗАДНИЙ) |
