Предохранители и реле Toyota 4Runner (N280, 2010-2017)
Схемы относятся к указанным годам и вариантам Toyota 4Runner (N280, 2010-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota 4Runner 2010-2017
Предохранитель прикуривателя (розетки) в Toyota 4Runner является предохранитель № 30 «Р/ВЫХОД» в блоке предохранителей приборной панели (см. также предохранитель № 19 «ИНВ 400 Вт» в блоке предохранителей в моторном отсеке).
Оглавление
Блок предохранителей в салоне

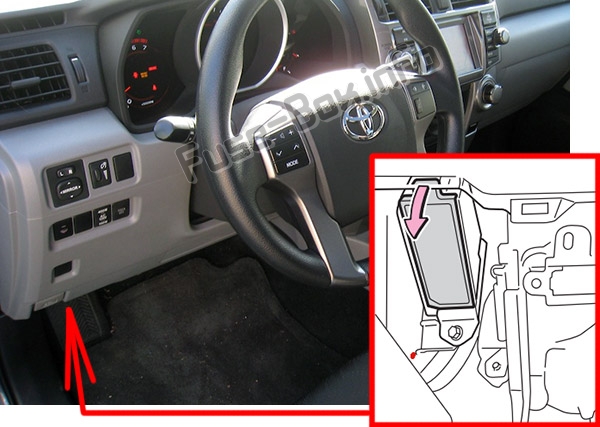

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны), под крышкой.

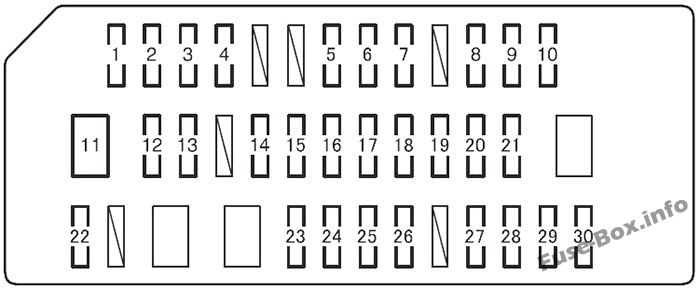

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | TAIL | 10 | Стоп/задние фонари |
| 2 | ПАНЕЛЬ | 7,5 | Подсветка приборной панели |
| 3 | ИЗМЕРЯТЬ | 7,5 | Метр и датчик |
| 4 | IGN | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности, система смарт-ключей |
| 5 | ШАЙБА | 20 | Стеклоочиститель и омыватель |
| 6 | WIP | 30 | Стеклоочиститель и омыватель |
| 7 | S/КРЫША | 25 | Электрическая лунная крыша |
| 8 | ДВЕРЬ ЗАДН. | 25 | Электрические стеклоподъемники |
| 9 | ДВЕРЬ Д | 25 | Электрические стеклоподъемники |
| 10 | ЗАДНЯЯ ДВЕРЬ | 30 | Мультиплексная система связи |
| 11 | ДВЕРЬ Р | 30 | Электрические стеклоподъемники |
| 12 | П/СИДЕНЬЕ ПЕРЕДН. | 30 | Сиденье переднего пассажира с электроприводом |
| 13 | S/HTR передняя | 20 | Система обогрева сидений |
| 14 | ЭБУ-ИГ №2 | 10 | Система кондиционирования воздуха, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 15 | IG1 | 7,5 | Указатели поворота, аварийные мигалки |
| 16 | ЭБУ-ИГ №1 | 10 | Система контроля устойчивости автомобиля, система предупреждения о давлении в шинах, датчик рулевого управления |
| 17 | DOOR | 7,5 | Электрические стеклоподъемники |
| 18 | ДВЕРЬ ПРАВ. | 25 | Электрические стеклоподъемники |
| 19 | AM1 | 7,5 | Стартовая система |
| 20 | A/C | 7,5 | Система кондиционирования воздуха |
| 21 | OBD | 7,5 | Бортовая диагностика |
| 22 | ТУМАН FR | 15 | Противотуманные огни |
| 23 | Д/Л №2 | 25 | Мультиплексная система связи |
| 24 | П/СИДЕНЬЕ ФЛ | 30 | Переднее сиденье водителя с электроприводом |
| 25 | 4WD | 20 | Система полного привода |
| 26 | KDSS | 10 | Кинетическая динамическая система подвески |
| 27 | БУКУПСИРОВКА БКУП | 10 | Фонари заднего хода прицепа |
| 28 | БКУП ЛП | 10 | Фонари заднего хода |
| 29 | ACC | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 30 | Р/ВЫХОД | 15 | Розетки |
Блок предохранителей в моторном отсеке

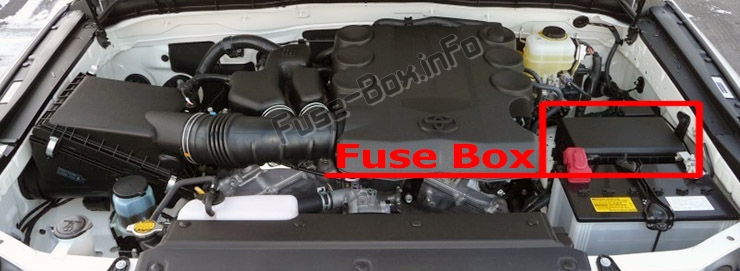

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

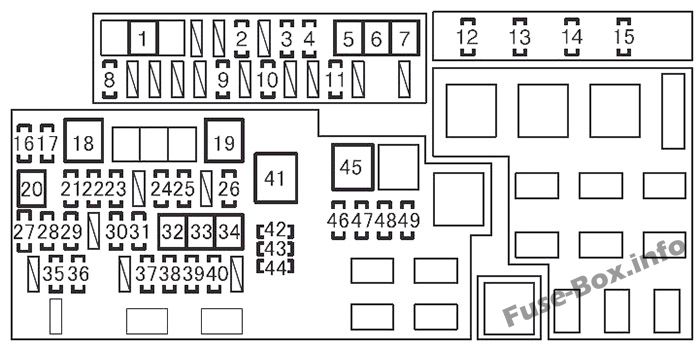

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | ПТК ХТР №3 | 30 | PTC-нагреватель |
| 2 | DEF | 30 | Обогрев заднего стекла |
| 3 | ДЕИЛЬЕР | 20 | Антиобледенитель стеклоочистителя |
| 4 | ВОЗДУШНЫЙ НАСОС HTR | 10 | Нагреватель воздушного насоса, комбинированный клапан |
| 5 | ПТК ХТР №2 | 30 | PTC-нагреватель |
| 6 | СУББАТ | 30 | Аккумулятор прицепа |
| 7 | ПТК ХТР №1 | 10 | PTC-нагреватель |
| 8 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида |
| 9 | БУКСИРОВОЧНЫЙ ХВОСТ | 30 | Задний фонарь прицепа |
| 10 | КОМПЛЕКС КОНДИЦИОНЕРА | 10 | Система кондиционирования воздуха |
| 11 | STOP | 10 | Стоп/задние фонари |
| 12 | IG2 | 20 | Предохранители INJ, IGN, ИЗМЕРЯТЬ |
| 13 | HORN | 10 | Рога) |
| 14 | EFI | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | A/F | 20 | Датчик A/F |
| 16 | H-LP RH-HI | 10 | Правая фара (дальний свет) |
| 17 | H-LP LH-HI | 10 | Левая фара (дальний свет) |
| 18 | HTR | 50 | Система кондиционирования воздуха |
| 19 | ИНВ 400 Вт | 80 | Розетки |
| 20 | ST | 30 | Стартовая система |
| 21 | H-LP HI | 20 | Предохранители H-LP RH-HI, H-LP LH-HI |
| 22 | АЛЬТ-С | 7,5 | Система зарядки |
| 23 | ПОВОРОТ И ХАЗ | 15 | Указатели поворота, аварийные мигалки |
| 24 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 25 | PRG | 30 | Автоматическая система подножек |
| 26 | БУКСИРОВКА | 30 | Стоп-сигналы/поворотники прицепа |
| 27 | КОРОТКИЙ PIN-код | — | Нет цепи |
| 28 | РАД №1 | 10 | Аудио система |
| 29 | AM2 | 7,5 | Стартовая система |
| 30 | ПЕРВОЕ МАЯ | 7,5 | Безопасное подключение |
| 31 | AMP | 30 | Аудио система |
| 32 | АБС №1 | 50 | АБС, ВСК |
| 33 | АБС №2 | 30 | АБС, ВСК |
| 34 | ВОЗДУШНЫЙ ПМП | 50 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 35 | DOME | 10 | Внутреннее освещение, подсветка туалетного столика |
| 36 | ЭБУ-Б | 10 | Мультиплексная система связи, измеритель и датчик |
| 37 | H-LP RH-LO | 10 | Правая фара (ближний свет) |
| 38 | H-LP LH-LO | 10 | Левая фара (ближний свет) |
| 39 | INJ | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 40 | EFI NO.2 | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 41 | ALT | 140 | HTR, ИНВ 400 Вт, КОМПЛЕКС КОНДИЦИОНЕРА, БУКСИРНЫЙ ХВОСТ, СУББАТ, МИР ХТР, DEF, ДЕИЛЬЕР, STOP, ПТК ХТР №1, ПТК ХТР №2, ПТК ХТР №3, S/HTR передняя, ACC, Р/ВЫХОД, IG1, ЭБУ-ИГ №1, ЭБУ-ИГ №2, WIP, ШАЙБА, KDSS, 4WD, БКУП ЛП, BKUP BKUP, ДВЕРЬ Р, ДВЕРЬ ПРАВ., ДВЕРЬ ЗАДН., ДВЕРЬ Д, П/СИДЕНЬЕ ФЛ , П/СИДЕНЬЕ ПЕРЕДН., DOOR, A/C, OBD, ЗАДНЯЯ ДВЕРЬ, S/КРЫША, ПАНЕЛЬ, TAIL, ТУМАН FR, Д/Л №2 предохранителей, ВОЗДУШНЫЙ НАСОС HTR |
| 42 | ЗАПАСНОЙ | 10 | — |
| 43 | ЗАПАСНОЙ | 15 | — |
| 44 | ЗАПАСНОЙ | 20 | — |
| 45 | P/I-B | 80 | Предохранители IG2, EFI, A/F, HORN |
| 46 | БЕЗОПАСНОСТЬ | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 47 | УМНАЯ | 7,5 | Система смарт-ключей |
| 48 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки руля |
| 49 | БУКСИРОВКА БРК | 30 | Контроллер тормозов прицепа |
