Предохранители и реле Toyota 86 / GT86 (2012-2018)
Схемы относятся к указанным годам и вариантам Toyota 86 / GT86 (2012-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota 86 / GT86 2012-2018 гг.
Предохранители прикуривателя (розетки) в Toyota 86 / GT86 являются предохранители №1 «П/ПУНКТ №1» и №38 «П/ПУНКТ № 2» в блоке предохранителей приборной панели.
Оглавление
Блоки предохранителей в салоне
Расположение блока предохранителей

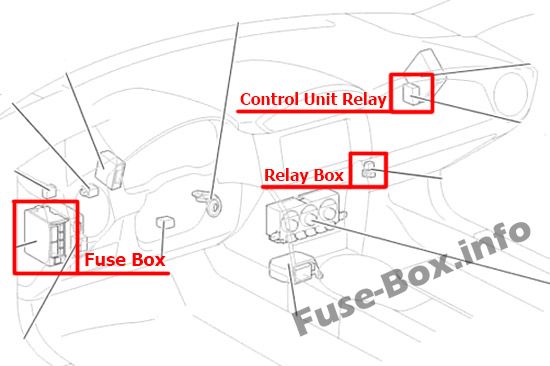

Автомобили с левым рулем

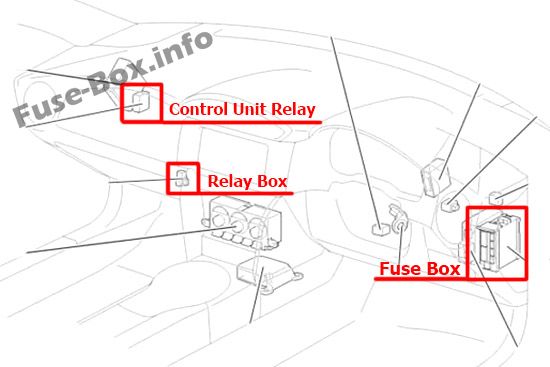

Автомобили с правым рулем

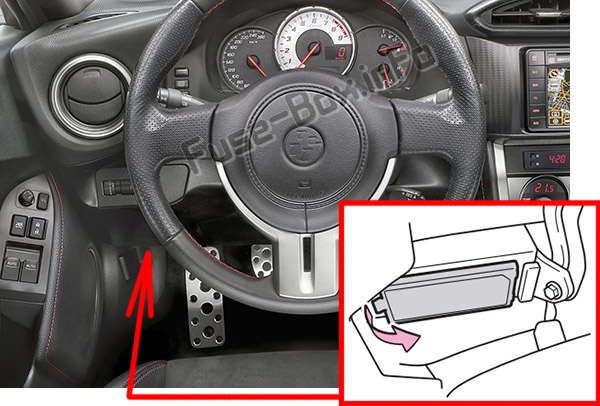

Блок предохранителей находится под панелью приборов (со стороны водителя), под крышкой.

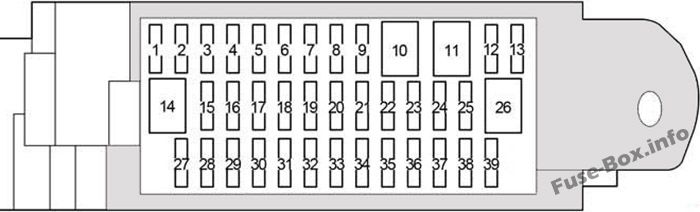

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | П/ПУНКТ №1 | 15 | Розетка |
| 2 | РАДИО | 7.5 | Аудио система |
| 3 | СИДЕНЬЕ HTR ПРАВ. | 10 | Обогрев правого сиденья |
| 4 | СИДЕНЬЕ HTR ЛЕВОЕ | 10 | Подогрев левого сиденья |
| 5 | ЭБУ IG2 | 10 | Блок управления двигателем |
| 6 | ИЗМЕРЯТЬ | 7.5 | Датчик и метры |
| 7 | В ЕДИНИЦЕ | 15 | Передача инфекции |
| 8 | - | - | - |
| 9 | - | - | - |
| 10 | - | - | - |
| 11 | - | - | - |
| 12 | - | - | - |
| 13 | AMP | 15 | Аудио система |
| 14 | - | - | - |
| 15 | AM1 | 7.5 | Система запуска |
| 16 | - | - | - |
| 17 | - | - | - |
| 18 | - | - | - |
| 19 | - | - | - |
| 20 | ЭБУ IG1 | 10 | АБС, электроусилитель руля |
| 21 | БК/УП ЛП | 7.5 | Фонари заднего хода |
| 22 | передняя противотуманная фара правая | 10 | Правая передняя противотуманная фара |
| 23 | передняя противотуманная фара левая | 10 | Левая передняя противотуманная фара |
| 24 | НАГРЕВАТЕЛЬ | 10 | Система кондиционирования воздуха |
| 25 | НАГРЕВАТЕЛЬ-С | 7.5 | Система кондиционирования воздуха |
| 26 | - | - | - |
| 27 | OBD | 7.5 | Бортовая система диагностики |
| 28 | - | - | - |
| 29 | - | - | - |
| 30 | STOP | 7.5 | Стоп-сигналы |
| 31 | - | - | - |
| 32 | - | - | - |
| 33 | - | - | - |
| 34 | DRL | 10 | Система дневных ходовых огней |
| 35 | - | - | - |
| 36 | TAIL | 10 | Задние фонари |
| 37 | ПАНЕЛЬ | 10 | Освещение |
| 38 | П/ПУНКТ № 2 | 15 | Розетка |
| 39 | ЭБУ АСС | 10 | Главный ЭБУ кузова, наружные зеркала заднего вида |
Релейная коробка
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| Реле | |||
| R1 | Двигатель вентилятора |
Блоки предохранителей в моторном отсеке

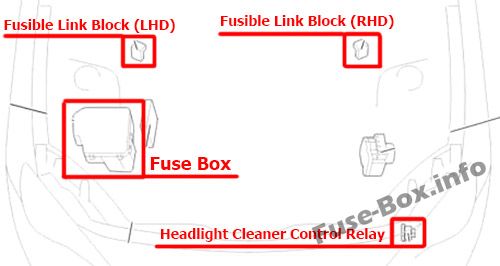

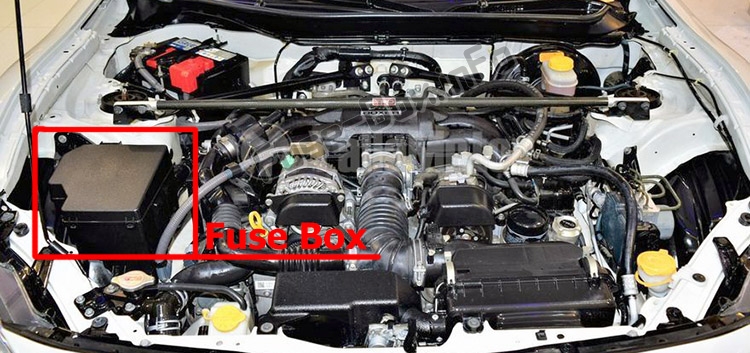

Расположение блока предохранителей

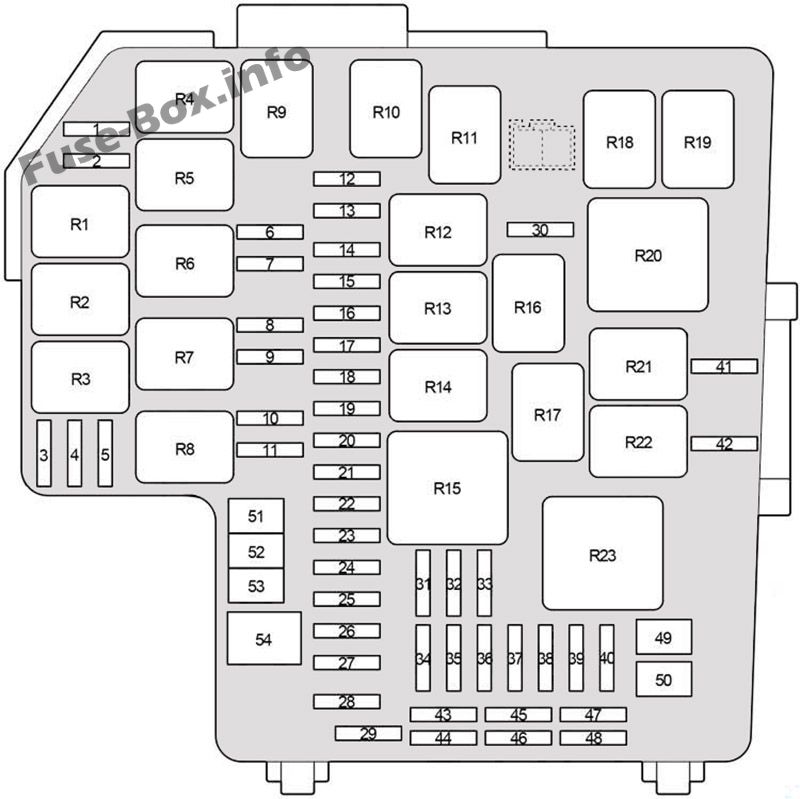

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | А/Б ГЛАВНЫЙ | 15 | Система подушек безопасности SRS |
| 2 | - | - | - |
| 3 | IG2 | 7.5 | Блок управления двигателем |
| 4 | DOME | 20 | Внутренний свет |
| 5 | ЭБУ-Б | 7.5 | Беспроводной пульт дистанционного управления, главный ЭБУ кузова |
| 6 | РОГ №2 | 7.5 | Horn |
| 7 | РОГ №1 | 7.5 | Horn |
| 8 | H-LP LH LO | 15 | Левая фара (ближний свет) |
| 9 | H-LP RH LO | 15 | Правая фара (ближний свет) |
| 10 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 11 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 12 | ST | 7.5 | Система запуска |
| 13 | АЛЬТ-С | 7.5 | Система зарядки |
| 14 | ЗАМОК СТР. | 7.5 | Система блокировки руля |
| 15 | D/L | 20 | Замок двери с электроприводом |
| 16 | ETCS | 15 | Блок управления двигателем |
| 17 | AT+B | 7.5 | Передача инфекции |
| 18 | AM2 NO.2 | 7.5 | Умная система входа и запуска |
| 19 | - | - | - |
| 20 | ЭФИ (CTRL) | 15 | Блок управления двигателем |
| 21 | ЭФИ (HTR) | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | ЭФИ (зажигание) | 15 | Система запуска |
| 23 | ЭФИ (+В) | 7.5 | Блок управления двигателем |
| 24 | HAZ | 15 | Указатели поворота, аварийные мигалки |
| 25 | MPX-B | 7.5 | Автоматическая система кондиционирования воздуха, манометр и счетчики |
| 26 | Ф/ПМП | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 27 | IG2 ГЛАВНЫЙ | 30 | Система подушек безопасности SRS, блок управления двигателем |
| 28 | DCC | 30 | Предохранители «ЭБУ-Б», «КУПОЛ» |
| 29 | - | - | - |
| 30 | PUSH-AT | 7.5 | Блок управления двигателем |
| 31 | - | - | - |
| 32 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30 | Дворники |
| 33 | ШАЙБА | 10 | Омыватель ветрового стекла |
| 34 | D FL ДВЕРЬ | 25 | Электростеклоподъемник |
| 35 | АБС №2 | 25 | ABS |
| 36 | D-OP | 25 | - |
| 37 | CDS | 25 | Электрический вентилятор охлаждения |
| 38 | D ПЕРЕДНЯЯ ДВЕРЬ | 25 | Электростеклоподъемник |
| 39 | РР противотуманные фары | 10 | Задний противотуманный фонарь |
| 40 | RR DEF | 30 | Обогрев заднего стекла |
| 41 | МИР ХТР | 7.5 | Обогреватели наружных зеркал заднего вида |
| 42 | RDI | 25 | Электрический вентилятор охлаждения |
| 43 | - | - | Запасной предохранитель |
| 44 | - | - | Запасной предохранитель |
| 45 | - | - | Запасной предохранитель |
| 46 | - | - | Запасной предохранитель |
| 47 | - | - | Запасной предохранитель |
| 48 | - | - | Запасной предохранитель |
| 49 | АБС №1 | 40 | ABS |
| 50 | НАГРЕВАТЕЛЬ | 50 | Система кондиционирования воздуха |
| 51 | INJ | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 52 | ШАЙБА H-НД | 30 | Очистители фар |
| 53 | AM2 NO.1 | 40 | Система запуска, блок управления двигателем |
| 54 | EPS | 80 | Электроусилитель руля |
| Реле | |||
| R1 | (ЭФИ ГЛАВНЫЙ1) | ||
| R2 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3) | ||
| R3 | Обогреватель | ||
| R4 | (ЭФИ ГЛАВНЫЙ3) | ||
| R5 | (ETCS) | ||
| R6 | Horn | ||
| R7 | (H-LP) | ||
| R8 | Диммер (DIM) | ||
| R9 | (ЭФИ ГЛАВНЫЙ2) | ||
| R10 | Топливный насос (C/ОТКРЫТ.) | ||
| R11 | Ингибитор | ||
| R12 | с передним габаритным огнем: (DRL RH) без переднего габаритного огня: система дневных ходовых огней (DRL) | ||
| R13 | Стартер (ST CUT) | ||
| R14 | (ИГС) | ||
| R15 | Обогрев заднего стекла (RR DEF) | ||
| R16 | Стартер (СТ) | ||
| R17 | Зажигание (IG2) | ||
| R18 | с передним габаритным огнем: (DRL LH) без переднего габаритного фонаря: Задний противотуманный фонарь (РР противотуманные фары) | ||
| R19 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2) | ||
| R20 | (ИНЖ) | ||
| R21 | Обогрев наружных зеркал заднего вида (МИР ХТР) | ||
| R22 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1) | ||
| R23 | Стеклоочистители (ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ) |

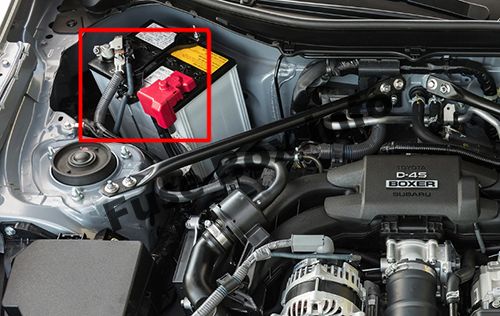

Блок плавких вставок
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ALT | 140 | Система зарядки |
| 2 | MAIN | 80 | Реле звукового сигнала, реле фар, реле затемнения, "АЛЬТ-С", "ETCS", "Ф/ПМП", "MPX-B", "HAZ", "ЭФИ (+В)", "ЭФИ (зажигание)", "ЭФИ (HTR)", "ЭФИ (CTRL)", "AT+B", "IG2 ГЛАВНЫЙ", "AM2 №2", "EPS", "INJ", "AM2 №1", "H- ШАЙБА НД", предохранители "ЗАМОК СТР.", "DCC", "D/L" |
