Предохранители и реле Toyota Aurion (XV40, 2006-2012)
Схемы относятся к указанным годам и вариантам Toyota Aurion (XV40, 2006-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Aurion 2006-2012 гг.
Предохранители прикуривателя (розетки) в Toyota Aurion Это предохранители № 29 «CIG» (прикуриватель) и № 30 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка питания) в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

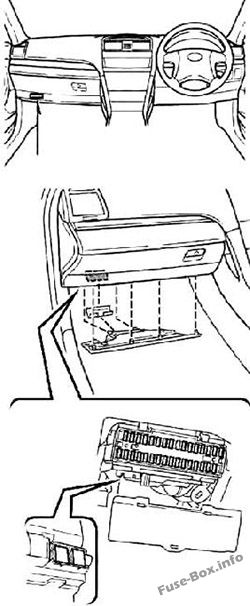

Расположение блока предохранителей

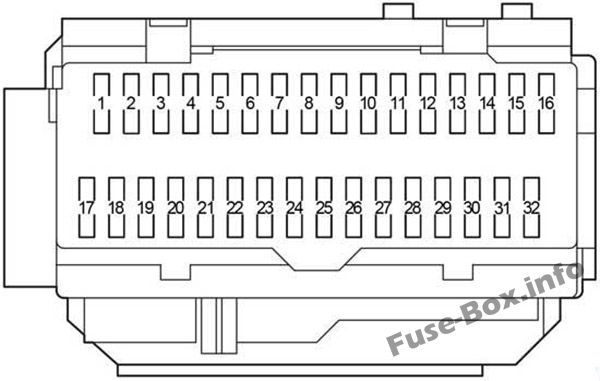

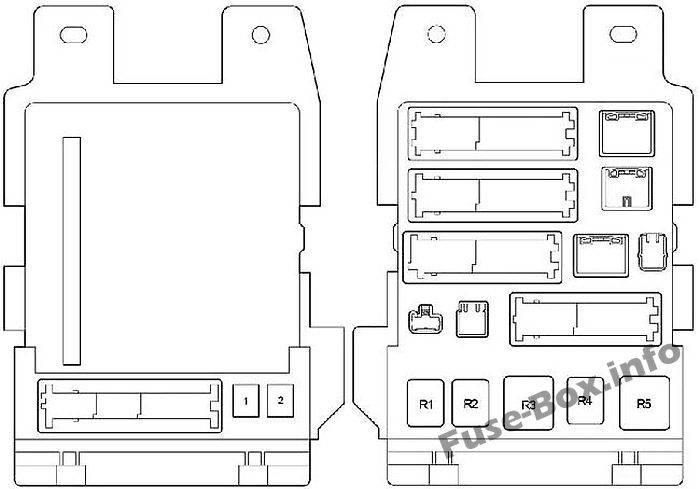

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ЗАДНЯЯ ДВЕРЬ ПРАВАЯ | 25 | Стеклоподъемник задний правый |
| 2 | ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ | 25 | Стеклоподъемник задний левый |
| 3 | - | - | - |
| 4 | противотуманные фары | 15 | Передние противотуманные фары |
| 5 | OBD | 7.5 | Бортовая система диагностики |
| 6 | ЭБУ-Б №2 | 7.5 | Электрические стеклоподъемники, система памяти положения водителя |
| 7 | STOP | 10 | Стоп-сигналы, высокий стоп-сигнал, система управления блокировкой переключения передач, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, система помощи при экстренном торможении |
| 8 | ТИ&ТЕ | 30 | Система памяти положения водителя |
| 9 | - | - | - |
| 10 | AM1 | 7.5 | Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 11 | A/C | 7.5 | Система кондиционирования воздуха |
| 12 | PWR | 25 | Электрические стеклоподъемники |
| 13 | ДВЕРЬ №2 | 25 | Главный ЭБУ кузова |
| 14 | S/КРЫША | 30 | Электрическая лунная крыша |
| 15 | TAIL | 15 | Задние фонари, подсветка номерного знака, габаритные огни, передние противотуманные фары, система автоматического корректора фар |
| 16 | ПАНЕЛЬ | 7.5 | Аварийная сигнализация, система кондиционирования воздуха, аудиосистема, часы, подсветка перчаточного ящика, подсветка приборной панели, рулевые переключатели, навигационная система, автоматическая коробка передач, задняя электрическая солнцезащитная шторка |
| 17 | ЭБУ ИГ №1 | 10 | Главный ЭБУ кузова, электрический люк в крыше, электрические вентиляторы охлаждения, стеклоочистители и омыватели ветрового стекла, мультиинформационный дисплей, часы, датчик помощи при парковке Toyota, система памяти положения водителя, внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, система зарядки, система контроля устойчивости автомобиля, интеллектуальная система входа и запуска, система контроля заднего вида |
| 18 | ЭБУ ИГ №2 | 7.5 | Антиблокировочная тормозная система, система контроля устойчивости автомобиля, противобуксовочная система, система помощи при экстренном торможении, система управления блокировкой переключения передач, система круиз-контроля, автоматическая коробка передач |
| 19 | Кондиционер №2 | 10 | Система кондиционирования, обогрев заднего стекла |
| 20 | WASH | 10 | Стеклоочистители и омыватели лобового стекла |
| 21 | - | - | - |
| 22 | ДАТЧИК № 1 | 10 | Аварийные мигалки, фонари заднего хода, система зарядки, навигационная система, задняя электрическая солнцезащитная шторка |
| 23 | WIP | 25 | Стеклоочистители и омыватели лобового стекла |
| 24 | H-LP ур. | 7.5 | Система автоматического выравнивания фар |
| 25 | ТРЕЙЛЕР | 20 | Модуль проводки прицепа |
| INJ | 15 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска | |
| 26 | IGN | 10 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, интеллектуальная система входа и запуска, система блокировки рулевого управления, стоп-сигналы, электронная система управления дроссельной заслонкой |
| 27 | ДАТЧИК №2 | 7.5 | Приборы и счетчики, мультиинформационный дисплей, часы |
| 28 | ЭБУ-ACC | 7.5 | Часы, главный ЭБУ кузова, система управления блокировкой переключения передач, наружные зеркала заднего вида, интеллектуальная система входа и запуска, мультиинформационный дисплей |
| 29 | CIG | 20 | Зажигалка |
| 30 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 20 | Розетка |
| 31 | РАДИО №2 | 7.5 | Аудиосистема, навигационная система |
| 32 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида |
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | П/СИДЕНЬЕ | 30 | Сиденья с электроприводом, система памяти положения водителя |
| 2 | СИЛА | 30 | Электрические стеклоподъемники, система памяти положения водителя |
| Реле | |||
| R1 | Противотуманные огни | ||
| R2 | Задние фонари | ||
| R3 | Дополнительное реле | ||
| R4 | Стеклоподъемник | ||
| R5 | Зажигание (IG1) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

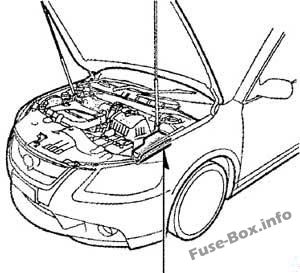

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева)

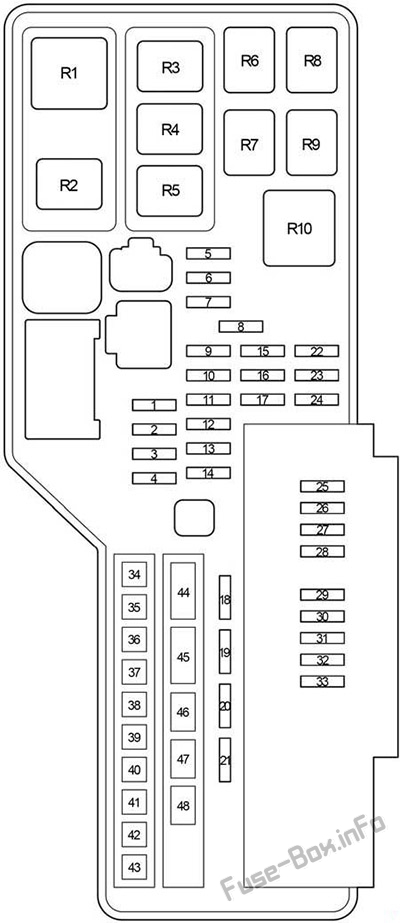

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | - | - | - |
| 3 | - | - | - |
| 4 | - | - | - |
| 5 | AM 2 | 7.5 | Система запуска |
| 6 | АЛЬТ-С | 7.5 | Система зарядки |
| 7 | МАЙДЕНЬ/ТЕЛ. | 7.5 | Система Тойота Линк |
| 8 | - | - | - |
| 9 | - | - | - |
| 10 | Э-АКМ | 10 | Установка двигателя с активным управлением |
| 11 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 12 | HAZ | 15 | Аварийные мигалки |
| 13 | IG2 | 20 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, предохранители "ДАТЧИК №2" и "IGN" |
| 14 | ЗАМОК СТР. | 20 | Система блокировки руля |
| 15 | DOME | 10 | Приборы и счетчики, подсветка туалетного столика, подсветка багажника, подсветка выключателя зажигания, подсветка дверей, внутреннее освещение, личное освещение, часы, интеллектуальная система входа и запуска, боковые указатели поворота |
| 16 | ЭБУ-Б №1 | 10 | Главный ЭБУ кузова, система контроля устойчивости автомобиля, беспроводная система дистанционного управления, мультиинформационный дисплей, система памяти положения водителя, стеклоочистители, система контроля заднего вида |
| 17 | РАДИО №1 | 15 | Аудиосистема, навигационная система |
| 18 | № ДВЕРИ | 25 | Главный ЭБУ кузова |
| 19 | - | - | - |
| 20 | AMP | 25 | Аудиосистема, навигационная система |
| 21 | ЭФИ ГЛАВНАЯ | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, АКПП, предохранители "EFI NO.2" и "EFI NO.3" |
| 22 | - | - | - |
| 23 | EFI NO.3 | 10 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 24 | EFI NO.2 | 15 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 25 | S-РОГ | 7.5 | Horn |
| 26 | A/F | 20 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 27 | MPX-B | 10 | Манометры и счетчики |
| 28 | EFI NO.1 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, интеллектуальная система входа и запуска, автоматическая коробка передач |
| 29 | HORN | 10 | Рога |
| 30 | H-LP (РЛ) | 15 | Правая фара (ближний свет), система регулировки угла наклона фар |
| 31 | H-LP (LL) | 15 | Левая фара (ближний свет) |
| 32 | Н-ЛП(правая) | 15 | Правая фара (дальний свет) |
| 33 | H-LP (левый) | 15 | Левая фара (дальний свет) |
| 34 | HTR | 50 | Система кондиционирования воздуха |
| 35 | АБС №1 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 36 | ВЕНТИЛЯТОР ГЛАВНЫЙ | 50 | Электрические вентиляторы охлаждения |
| 37 | АБС №2 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 38 | RR DEF | 50 | Обогрев заднего стекла, предохранитель "МИР ХТР" |
| 39 | - | - | - |
| 40 | H-LP CLN | 30 | Нет цепи |
| 41 | - | - | - |
| 42 | - | - | - |
| 43 | - | - | - |
| 44 | ALT | 120 | "AM2" "АЛЬТ-С", "Э-АКМ", "ETCS", "HAZ", "TG2" "ЗАМОК СТР.", "DOME", "ECU-B №1", "РАДИО №1" , "ЭФИ ГЛАВНАЯ", "№ ДВЕРИ1", "EFI NO.3", "EFI NO.2", "S-РОГ", "A/F HTR", "MPX-B", "EFI NO. 1", "РУГ", "H-LP(RL)", "H-LP(LL)", "Н-ЛП(правая)", "H-LP(LH)", "HTR", "ABS NO .1", предохранители "АБС №2", "RR DEF", "ВЕНТИЛЯТОР ГЛАВНЫЙ", "CDS FAN", "RDI FAN" и "СТ/АМ2" |
| 45 | - | - | - |
| 46 | - | - | - |
| 47 | - | - | - |
| 48 | СТ/АМ2 | 30 | Система запуска |
| Реле | |||
| R1 | - | ||
| R2 | - | ||
| R3 | - | ||
| R4 | - | ||
| R5 | Электрический вентилятор охлаждения | ||
| R6 | Стартер (СТ) | ||
| R7 | Зажигание (ИГ) | ||
| R8 | Муфта компрессора кондиционера (MG CLT) | ||
| R9 | Стартер (ST CUT) | ||
| R10 | Обогрев заднего стекла |
