Предохранители и реле Toyota Corolla / Auris (E160/E170/E180, 2013-2018)
Схемы относятся к указанным годам и вариантам Toyota Corolla / Auris (E160/E170/E180, 2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Corolla/Auris 2013-2018
Предохранитель прикуривателя (розетки) в Toyota Corolla/Auris Это предохранитель № 1 «Р/ВЫХОД» (розетка) и № 17 «CIG» (прикуриватель) в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

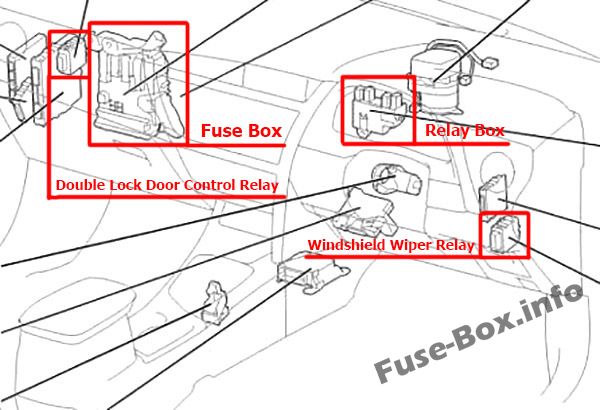

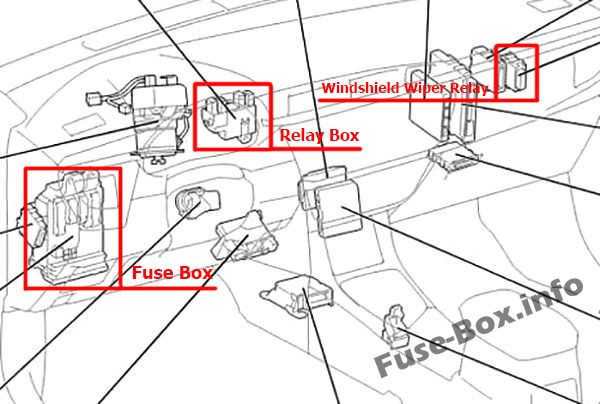

Расположение блока предохранителей
Блок предохранителей находится слева под панелью приборов, под крышкой.
Блок реле расположен на центральной консоли.
Автомобили с левым рулем
Автомобили с правым рулем

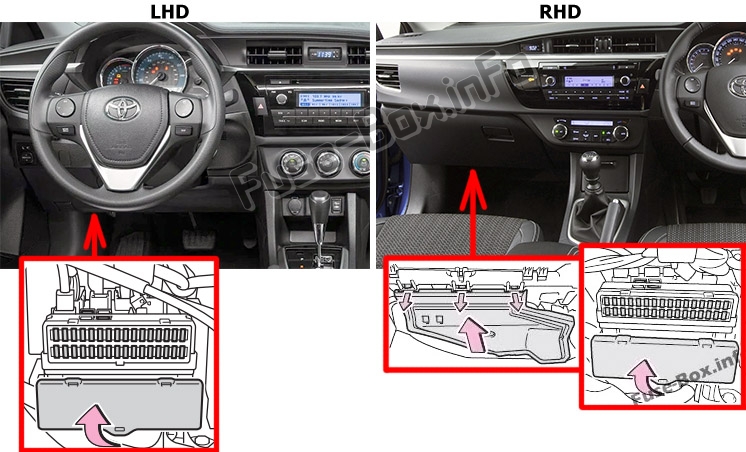

Блок предохранителей
Автомобили с левым рулем:Снимите крышку.
Автомобили с правым рулем:Снимите крышку, а затем снимите крышку.

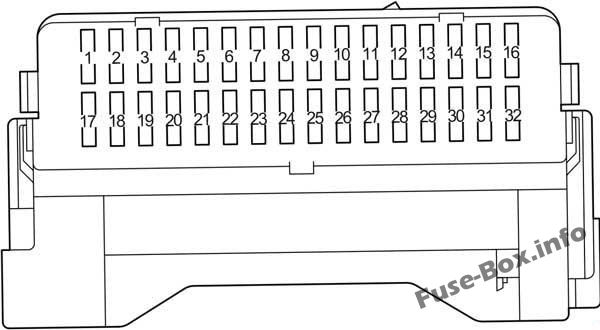

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | Р/ВЫХОД | 15 | Розетка |
| 2 | OBD | 7.5 | Бортовая система диагностики |
| 3 | STOP | 7.5 | Стоп-сигналы, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, высокий стоп-сигнал, АБС, ВСК, система управления блокировкой переключения передач |
| 4 | ВОГ РР | 7.5 | Задний противотуманный фонарь, датчик и счетчики |
| 5 | Д/Л №3 | 20 | Система дверных замков с электроприводом |
| 6 | S/КРЫША | 20 | Тент на панорамную крышу |
| 7 | ТУМАН FR | 7.5 | Передние противотуманные фары, датчики и счетчики |
| 8 | AM1 | 5 | "IG1 RLY", "ACC RLY" |
| 9 | Д/Л НЕТ. 2 | 10 | Система блокировки задней двери |
| 10 | № ДВЕРИ 2 | 20 | Электрические стеклоподъемники |
| 11 | ДВЕРЬ П/П | 20 | Электрические стеклоподъемники |
| 12 | ДВЕРЬ П/Л | 20 | Электрические стеклоподъемники |
| 13 | ШАЙБА | 15 | Омыватель ветрового стекла |
| 14 | СТЕКЛООЧИСТИТЕЛЬ №2 | 25 | Передний стеклоочиститель и омыватель (с автоматической системой стеклоочистителя), зарядка, источник питания (кроме 1WW) |
| 15 | СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15 | Стеклоочиститель заднего стекла |
| 16 | НОМЕР СТЕКЛООЧИСТИТЕЛЯ 1 | 25 | Дворники |
| 17 | CIG | 15 | Зажигалка |
| 18 | ACC | 7.5 | Наружные зеркала заднего вида, главный ЭБУ кузова, часы, аудиосистема |
| 19 | SFT LOCK-ACC | 5 | Система управления блокировкой переключения передач |
| 20 | TAIL | 10 | Передние габаритные огни, задние фонари, подсветка номерного знака, передние противотуманные фары |
| 21 | ПАНЕЛЬ | 7.5 | Подсветка переключателя, подсветка комбинации приборов, подсветка перчаточного ящика, главный ЭБУ кузова |
| 22 | WIPER-S | 5 | Система зарядки |
| 23 | ЭБУ-ИГ №1 | 7.5 | Электровентилятор охлаждения, AFS, система зарядки, АБС, ВСК |
| 24 | ЭБУ-ИГ №2 | 7.5 | Задние фонари, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, AFS |
| 25 | ЭБУ-ИГ №3 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, внутреннее зеркало заднего вида, шторка панорамной крыши, система управления блокировкой переключения передач, очиститель фар, AFS |
| 26 | HTR-IG | 7.5 | Система кондиционирования, обогрев заднего стекла |
| 27 | ЭБУ-ИГ №4 | 7.5 | Главный ЭБУ кузова, индикатор непристегнутого ремня безопасности переднего пассажира, наружные зеркала заднего вида |
| 28 | ЭБУ-ИГ №5 | 5 | Электроусилитель руля |
| 29 | IGN | 7.5 | Интеллектуальная система входа и запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система блокировки рулевого управления |
| 30 | S/HTR | 15 | Подогрев сидений |
| 31 | МЕТР | 5 | Датчик и метры |
| 32 | СУМКА | 7.5 | Система подушек безопасности SRS |

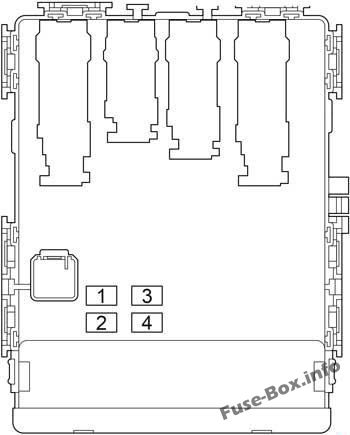

Лицевая сторона

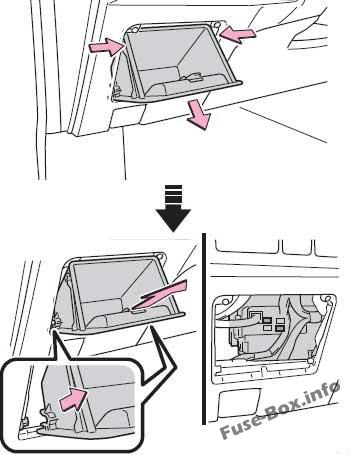

Автомобили с левым рулем:
Откройте вспомогательный ящик. Нажмите на каждую сторону вспомогательной коробки, чтобы отсоединить верхние захваты. Вытащите вспомогательную коробку и отсоедините нижние захваты

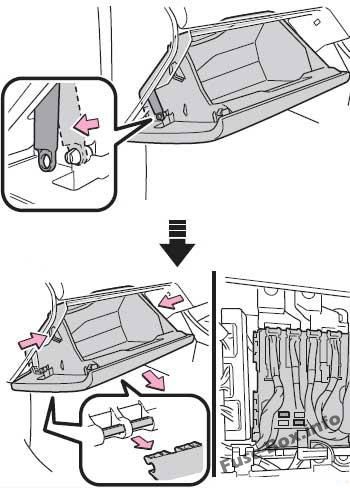

Автомобили с правым рулем:
Откройте перчаточный ящик. Сдвиньте демпфер. Нажмите на каждую сторону перчаточного ящика и отсоедините верхние захваты. Затем вытаскиваем бардачок и отсоединяем нижние захваты
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | П/СИДЕНЬЕ | 30 | Сиденье с электроприводом |
| 2 | - | - | - |
| 3 | - | - | - |
| 4 | ДВЕРЬ №1 | 30 | Электрические стеклоподъемники |
Релейная коробка
| № | Реле |
|---|---|
| R1 | Передняя противотуманная фара (FR FOG) |
| R2 | Рог (S-РОГ) |
| R3 | - |
| R4 | Розетка (PYVR OUTLET) |
| R5 | Внутренний свет (DOME CUT) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

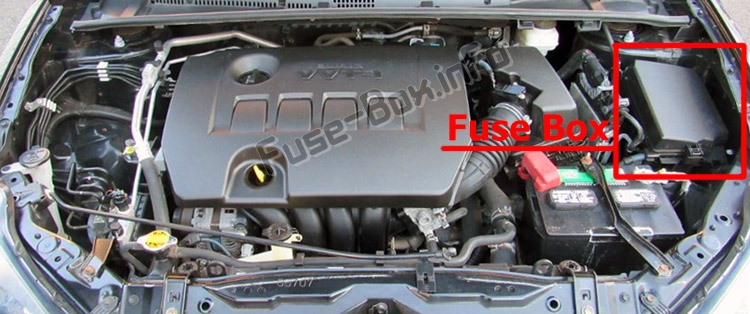

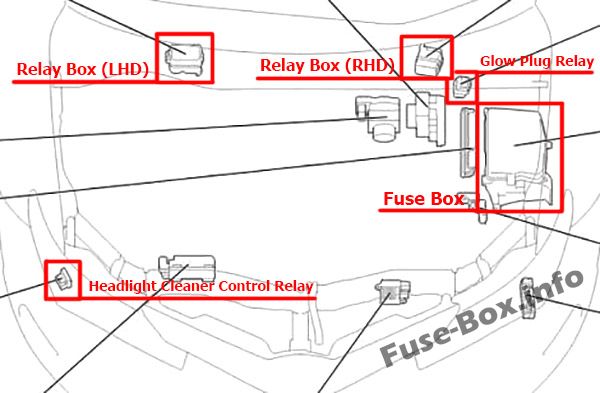

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

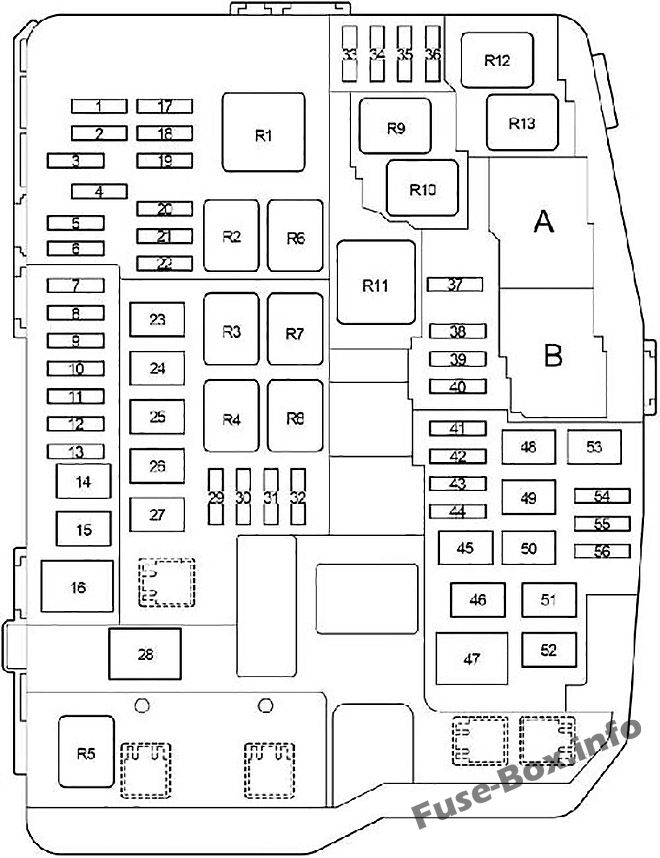

Схема блока предохранителей (кроме дизеля 1,6 л – 1WW)
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ЭБУ-Б №2 | 10 | Система кондиционирования воздуха, электрические стеклоподъемники, интеллектуальная система входа и запуска, боковые зеркала заднего вида, датчики и счетчики |
| 2 | ЭБУ-Б №3 | 5 | Электроусилитель руля |
| 3 | AM 2 | 7.5 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска, предохранитель "IG2" |
| 4 | D/C РЕЗКА | 30 | Предохранители "КУПОЛ", "ЭБУ-Б №1", "РАДИО" |
| 5 | HORN | 10 | Horn |
| 6 | ЭФИ-ГЛАВНЫЙ | 20 | 1NR-FE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "EFI NO.1", "EFI NO.2", топливный насос |
| 6 | ЭФИ-ГЛАВНЫЙ | 25 | 1ZR-FAE, 1ZR-FE, 2ZR-FE, 8NR-FTS: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители "EFI NO.1", "EFI NO.2", топливный насос |
| 6 | ЭФИ-ГЛАВНЫЙ | 30 | Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | ICS/ALT-S | 5 | Система зарядки |
| 8 | ETCS | 10 | 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR-FTS: Электронная система управления дроссельной заслонкой |
| 8 | EDU | 20 | 1AD-FTV: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 9 | ПОВОРОТ И ХАЗ | 10 | Кроме 8NR-FTS: Датчики и счетчики, указатели поворота |
| 9 | ST | 30 | 8NR-FTS: Система запуска |
| 10 | IG2 | 15 | Датчики и счетчики, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS |
| 11 | ЭФИ-ГЛАВНЫЙ NO.2 | 20 | 1AD-FTV: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 11 | ИНЖ/ЭФИ-Б | 15 | Бензин: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 11 | ЭБУ-Б №4 | 10 | 1ND-TV, (Седан (1AD-FTV): система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 11 | ЭБУ-Б №4 | 20 | 8NR-FTS: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 11 | DCM/MAYDAY | 7.5 | 1NR-FE (апрель 2016 г. или позже): Телематическая система |
| 12 | ЭФИ-ГЛАВНЫЙ NO.2 | 30 | Кроме 8NR-FTS: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 12 | DCM/MAYDAY | 7.5 | Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE): Телематическая система |
| 12 | ЭФИ-ГЛАВНЫЙ NO.2 | 10 | Седан (1ND-TV): система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | ST | 30 | Кроме 8NR-FTS: Система запуска |
| 13 | ПОВОРОТ И ХАЗ | 10 | 8NR-FTS: Датчики и счетчики, указатели поворота |
| 14 | ГЛАВНАЯ | 30 | Хэтчбек, универсал: предохранители "H-LP RH-LO", "H-LP LH-LO", "H-LP RH-HI", "H-LP LH-HI" |
| 14 | ГЛАВНАЯ | 40 | Седан: предохранители "H-LP RH-LO", "H-LP LH-LO", "H-LP RH-HI", "H-LP LH-HI" |
| 15 | ВЛВМАТИК | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 16 | EPS | 80 | Электроусилитель руля |
| 17 | ЭБУ-Б №1 | 10 | Беспроводной пульт дистанционного управления, главный ЭБУ кузова, VSC, интеллектуальная система входа и запуска, часы |
| 18 | DOME | 7.5 | Освещение салона, освещение салона, освещение багажного отделения, главный ЭБУ кузова |
| 19 | РАДИО | 20 | Аудио система |
| 20 | DRL | 10 | Дневные ходовые огни |
| 21 | СТРГ ХТР | 15 | Седан: Подогрев руля |
| 22 | АБС №2 | 30 | АБС, ВСК |
| 23 | RDI | 40 | Электрический вентилятор охлаждения |
| 24 | - | - | - |
| 25 | DEF | 30 | Хэтчбек, Универсал: Обогрев заднего стекла, обогрев наружных зеркал заднего вида |
| 25 | DEF | 50 | Седан: Обогрев заднего стекла, обогрев наружных зеркал заднего вида |
| 26 | АБС №1 | 50 | АБС, ВСК |
| 27 | HTR | 50 | Система кондиционирования воздуха |
| 28 | ALT | 120 | Бензин: система зарядки |
| 28 | ALT | 140 | Дизель: система зарядки |
| 29 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 30 | EFI NO.1 | 10 | Кроме 8NR-FTS: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 30 | EFI NO.1 | 15 | 8NR-FTS: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 31 | ЭФИ-N0.3 | 20 | 1ND-FTV: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 31 | ЭФИ-N0.3 | 10 | 8NR-FTS: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 31 | EFI NO.4 | 20 | Седан: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 32 | МИР-ХТР | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, обогреватели наружных зеркал заднего вида |
| 33 | H-LP RH-LO | 15 | HID: правая фара (ближний свет) |
| 33 | H-LP RH-LO | 10 | Галоген, светодиод: Правая фара (ближний свет) |
| 34 | H-LP LH-LO | 15 | HID: левая фара (ближний свет) |
| 34 | H-LP LH-LO | 10 | Галоген, светодиод: Левая фара (ближний свет), ручная регулировка угла наклона фар |
| 35 | H-LP RH-HI | 7.5 | Хэтчбек, Универсал: Правая фара (дальний свет) |
| 35 | H-LP RH-HI | 10 | Седан: Правая фара (дальний свет) |
| 36 | H-LP LH-HI | 7.5 | Хэтчбек, универсал: левая фара (дальний свет), приборная панель и счетчики |
| 36 | H-LP LH-HI | 10 | Седан: левая фара (дальний свет), приборная панель и счетчики |
| 37 | EFI NO.4 | 15 | Хэтчбек, универсал: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 37 | EFI NO.3 | 20 | Седан: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 38 | - | - | - |
| 39 | - | - | - |
| 40 | - | - | - |
| 41 | AMP | 15 | Аудио система |
| 42 | - | - | - |
| 43 | ЭФИ-ГЛАВНЫЙ NO.2 | 20 | 8NR-FTS: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 44 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки руля |
| 45 | AMT | 50 | Седан: Многорежимная механическая коробка передач |
| 46 | BBC | 40 | Система стоп 8т Старт |
| 46 | AMT | 50 | Хэтчбек, универсал: многорежимная механическая коробка передач |
| 47 | GLOW | 80 | Система свечения двигателя |
| 48 | ПТК ХТР №2 | 30 | Электрический нагреватель |
| 49 | ПТК ХТР №1 | 30 | Электрический нагреватель |
| 50 | H-LP CLN | 30 | Очиститель фар |
| 51 | АБС №1 | 30 | Седан: АБС, VSC |
| 51 | АБС №3 | 30 | Хэтчбек, Универсал: АБС, ВСК |
| 52 | КДС ВЕНТИЛЯТОР | 30 | Электрический вентилятор охлаждения |
| 53 | ПТК ХТР №3 | 30 | Электрический нагреватель |
| 54 | - | - | - |
| 55 | S-РОГ | 10 | Защита от кражи |
| 56 | СТВ ХТР | 25 | Электрический нагреватель |
| 56 | ДЕИЛЬЕР | 20 | Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Противообледенитель переднего стекла |

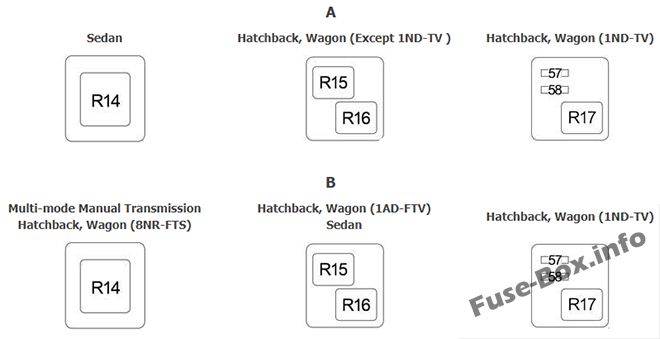

| A | |||
| 57 | EFI NO.5 | 10 | 1НД-ТВ (с мая 2015 г.); Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 58 | - | - | - |
| B | |||
| 57 | EFI NO.6 | 15 | 1НД-ТВ (с мая 2015 г.); Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 58 | EFI NO.7 | 15 | 1НД-ТВ (с мая 2015 г.); Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| Реле | |||
| R1 | Электроусилитель руля (EPS) | ||
| R2 | (INJ) Седан (1ND-TV (с апреля 2016 г.): (ЭФИ-ГЛАВНЫЙ N0.2) | ||
| R3 | Стартер (СТ №1) | ||
| R4 | Дневные ходовые огни (ДХО) | ||
| R5 | Рог (РОГ) | ||
| R6 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1) | ||
| R7 | (ЭФИ-ГЛАВНЫЙ) | ||
| R8 | Зажигание (IG2) | ||
| R9 | Диммер (ДИММЕР) | ||
| R10 | Хэтчбек, Универсал: Стоп-сигналы (STOP LP) | ||
| R11 | Фара (H-LP) | ||
| R12 | 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE: Топливный насос (C/OPN) 1AD-FTV: (EDU) 1НД-ТВ, 8НР-ФТС: (EFI ОСНОВНОЙ N0.2) | ||
| R13 | Хэтчбек, универсал (1AD-FTV): (ЭФИ ГЛАВНАЯ N0.2) Хэтчбек, универсал (1ND-TV): (TSS-C HTR) седан (<- november 2016): stop lights (stop lp) Седан (ноябрь 2016 г. ^): (TSS-C HTR) | ||
| A | |||
| R14 | Седан: Обогрев заднего стекла (DEF) | ||
| R15 | Хэтчбек, Универсал (кроме 1ND-TV): (TSS-C HTR) | ||
| R16 | Хэтчбек, Универсал (кроме 1ND-TV): Обогрев заднего стекла (DEF) | ||
| R17 | Хэтчбек, Универсал (1ND-TV (с мая 2015 г.)): Обогрев заднего стекла (DEF) | ||
| B | |||
| R14 | Многорежимная механическая коробка передач (АМТ) Хэтчбек, Универсал (8NR-FTS): Электровентилятор охлаждения (FAN MAIN) | ||
| R15 | Хэтчбек, Универсал (1AD-FTV): Электровентилятор охлаждения (ВЕНТИЛЯТОР № 2) Седан:- | ||
| R16 | Хэтчбек, Универсал (1AD-FTV): Электровентилятор охлаждения (ВЕНТИЛЯТОР № 3) Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Противообледенитель переднего стекла (ДЕИЛЬЕР) | ||
| R17 | Хэтчбек, Универсал (1ND-TV (с мая 2015 г.)): - |

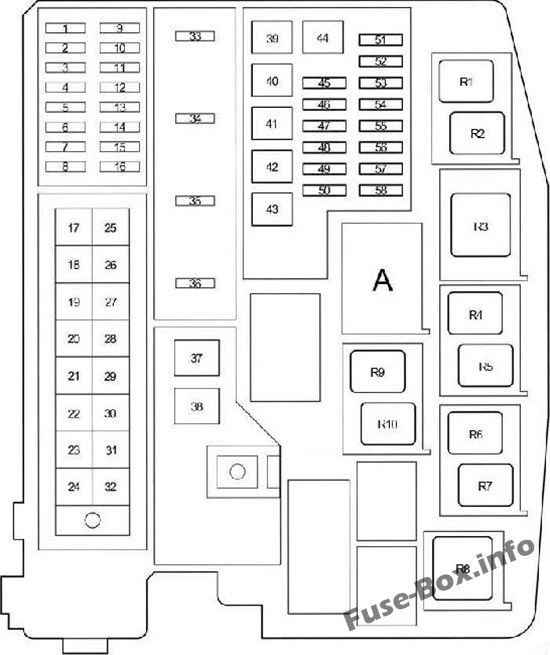

Схема блока предохранителей (дизель 1,6 л – 1WW)
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | DOME | 7.5 | Освещение багажного отделения, освещение туалетного столика, плафон освещения передних дверей, личное/внутреннее освещение, освещение ног |
| 2 | РАД №1 | 20 | Аудиосистема, навигационная система, система помощи при парковке (монитор заднего вида) |
| 3 | ЭБУ-Б | 10 | Датчики и счетчики, дополнительный аккумулятор, датчик руля, двойная система блокировки, беспроводной пульт дистанционного управления, умный вход 8т. система запуска |
| 4 | DCC | - | - |
| 5 | ЭБУ-Б2 | 10 | Система запуска Smart Entry 8t, система кондиционирования воздуха, электрические стеклоподъемники, ЭБУ шлюза |
| 6 | ЭФИ ГЛАВНАЯ NO.2 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | - | - | - |
| 8 | - | - | - |
| 9 | - | - | - |
| 10 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки руля |
| 11 | - | - | - |
| 12 | ST | 30 | Система запуска |
| 13 | ICS/ALT-S | 5 | Система зарядки |
| 14 | ПОВОРОТ-HAZ | 10 | Указатели поворота, аварийные мигалки |
| 15 | ЭБУ-Б №3 | 5 | Электроусилитель руля |
| 16 | AM2 NO.2 | 7.5 | Система запуска |
| 17 | - | - | - |
| 18 | АБС №1 | 50 | АБС, ВСК |
| 19 | КДС ВЕНТИЛЯТОР | 30 | Электрический вентилятор охлаждения |
| 20 | ВЕНТИЛЯТОР РДИ | 40 | Электрический вентилятор охлаждения |
| 21 | H-LP CLN | 30 | Очистители фар |
| 22 | ИП Ж/Б | 120 | "БЛОК-ИГ №2", "HTR-ИГ", "СТЕКЛООЧИСТИТЕЛЬ", "СТЕКЛООЧИСТИТЕЛЬ ЗАДН.", "ШАЙБА", "БЛОК-ИГ №1", "БЛУ-ИГ №3", "СИДЕНЬЕ HTR" , "AMI", "ДВЕРЬ", "СТОП", "ПЕРЕДНЯЯ ДВЕРЬ", "ПИТАНИЕ", "ЗАДНЯЯ ДВЕРЬ", "ПРАВАЯ ДВЕРЬ", "OBD", "ACC-B", "ЗАДНЯЯ ПРОТИВОТУМАНКА", "ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ », предохранители «DEF», «TAIL», «ЛЮК», «DRL» |
| 23 | - | - | - |
| 24 | - | - | - |
| 25 | - | - | - |
| 26 | P/I | 50 | Предохранители "ГОРН", "ИГ2", "ТОПЛИВНЫЙ НАСОС" |
| 27 | - | - | - |
| 28 | ТОПЛИВО HTR | 50 | Подогреватель топлива |
| 29 | ЭФИ ГЛАВНАЯ | 50 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 30 | EPS | 80 | Электроусилитель руля |
| 31 | GLOW | 80 | Система свечения двигателя |
| 32 | - | - | - |
| 33 | IG2 | 15 | Предохранители "IGN", "МЕТР" |
| 34 | HORN | 15 | Звуковой сигнал, защита от кражи |
| 35 | ТОПЛИВНЫЙ НАСОС | 30 | Топливный насос |
| 36 | - | - | - |
| 37 | ГЛАВНАЯ | 30 | Предохранители "H-LP LH LO", "H-LP RH LO", "H-LP LH HI", "H-LP RH HI" |
| 38 | BBC | 40 | Система «стоп-старт» |
| 39 | HTR SUB №3 | 30 | Электрический нагреватель |
| 40 | - | - | - |
| 41 | HTR SUB №2 | 30 | Электрический нагреватель |
| 42 | HTR | 50 | Кондиционер, обогреватель |
| 43 | HTR SUB №1 | 50 | Электрический нагреватель |
| 44 | DEF | 30 | Обогрев заднего стекла, обогрев наружных зеркал заднего вида |
| 45 | СТВ ХТР | 25 | Электрический нагреватель |
| 46 | АБС №2 | 30 | АБС, ВСК |
| 47 | - | - | - |
| 48 | - | - | - |
| 49 | DRL | 10 | Дневные ходовые огни |
| 50 | - | - | - |
| 51 | H-LP LH LO | 10 | Левая фара (ближний свет) |
| 52 | H-LP RH LO | 10 | Правая фара (ближний свет) |
| 53 | H-LP LH HI | 7.5 | Ноябрь 2016: Левая фара (дальний свет) |
| 53 | РДИ ЭФИ | 5 | Ноябрь 2016 Электрический вентилятор охлаждения |
| 54 | H-LP RH HI | 7.5 | Ноябрь 2016: Правая фара (дальний свет) |
| 54 | CDS ЭФИ | 5 | Ноябрь 2016: Электрический вентилятор охлаждения |
| 55 | EFI No.1 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система «стоп-старт» |
| 56 | EFI NO.2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 57 | МИР ХТР | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, обогреватели наружных зеркал заднего вида |
| 58 | EFI NO.4 | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 59 | CDS ЭФИ | 5 | Ноябрь 2016: Электрический вентилятор охлаждения |
| 60 | РДИ ЭФИ | 5 | Ноябрь 2016: Электрический вентилятор охлаждения |
| Реле | |||
| R1 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2) | ||
| R2 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3) | ||
| R3 | Электроусилитель руля (EPS) | ||
| R4 | Стоп-сигналы (STOP LP) | ||
| R5 | Стартер (СТ №1) | ||
| R6 | Обогрев заднего стекла (DEF) | ||
| R7 | (ОСНОВНОЙ ЭФИ) | ||
| R8 | Фара (H-LP) | ||
| R9 | Диммер | ||
| R10 | Ноябрь 2016 г.: Дневные ходовые огни (ДХО) Ноябрь 2016 г. Электровентилятор охлаждения (ВЕНТИЛЯТОР №1) | ||
| R11 | Ноябрь 2016 г.: Электровентилятор охлаждения (ВЕНТИЛЯТОР № 1) Ноябрь 2016 г. Подогреватель топлива (ТОПЛИВО HTR) |
Релейная коробка
Нагреватель PTC 495 Вт Тип
Нагреватель PTC 600 Вт Тип
| № | Реле |
|---|---|
| R1 | - |
| R2 | HTR SUB №1 |
| R3 | HTR SUB №3 |
| R4 | HTR SUB №2 |

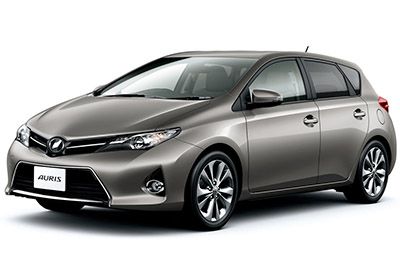

Дополнительная информация: Toyota Corolla / Auris (E160/E170/E180, 2013-2018)
Мягкая езда в седане – это непревзойденное удовольствие. Toyota - это имя, которое предоставило множество моделей этих автомобилей. В частности, Toyota Corolla завоевала свое место благодаря практичности, мощности и маневренности. Основной потребностью является выбор хорошей экономии топлива со всеми первоклассными информационно-развлекательными системами. Их обеспечивает Toyota Corolla с отличными показателями надежности.

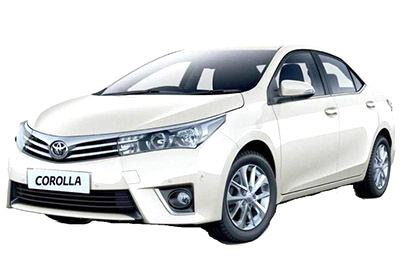

Toyota Corolla XI E170: одиннадцатое поколение
Toyota Corolla — это компактный автомобиль с подходящей информационно-развлекательной системой, хорошей амортизацией и высокими рейтингами надежности. Эта модель поставляется с хэтчбеком и четырехдверным седаном. Особенностью, которая делает его достаточно безопасным, является пакет Toyota Safety Sense.
Есть многочисленные обновления в соответствии с последующими годовыми моделями. В Corolla 2021 года функция остановки и запуска двигателя для экономии топлива является лучшей. С 2017 года модели Corolla получили обновленные функции, такие как модель 2017 года, получившая внешний вид со стандартной опцией CVT.
Помимо всех технических характеристик, грузовое пространство объемом 13,1 кубических футов подходит для седана. У него есть и все остальные функции. В этом седане могут легко разместиться пять человек, а подходящее пространство для ног и высота над головой делают его довольно удобным для входа и выхода из автомобиля. Салон оборудован тканевой обивкой. Помимо этого, есть некоторые другие функции, такие как сиденье водителя с электроприводом, регулируемое в восьми направлениях, подогрев передних сидений, кожаный руль с приборной панелью из мягкого материала.
Он также имеет все первоклассные информационно-развлекательные функции, такие как Android Auto, Apple CarPlay, Amazon Alexa, Bluetooth, 7-дюймовый сенсорный экран, точку доступа Wi-Fi, стереосистему с шестью динамиками, два порта USB и спутниковое радио. Другими доступными функциями, которые делают его отличным, являются автоматический климат-контроль, люк в крыше и бесконтактный вход без ключа. В целом, это седан, которым легко управлять и трудно управлять на максимальной скорости.
