Предохранители и реле Toyota Avalon (XX10, 1995-1999)
Схемы относятся к указанным годам и вариантам Toyota Avalon (XX10, 1995-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Avalon 1995-1999 гг.
Предохранитель прикуривателя (розетки) в Toyota Avalon это предохранитель №35 (CIG/РАДИО) в блоке предохранителей приборной панели.
Оглавление
Блоки предохранителей в салоне
Блоки предохранителей в салоне

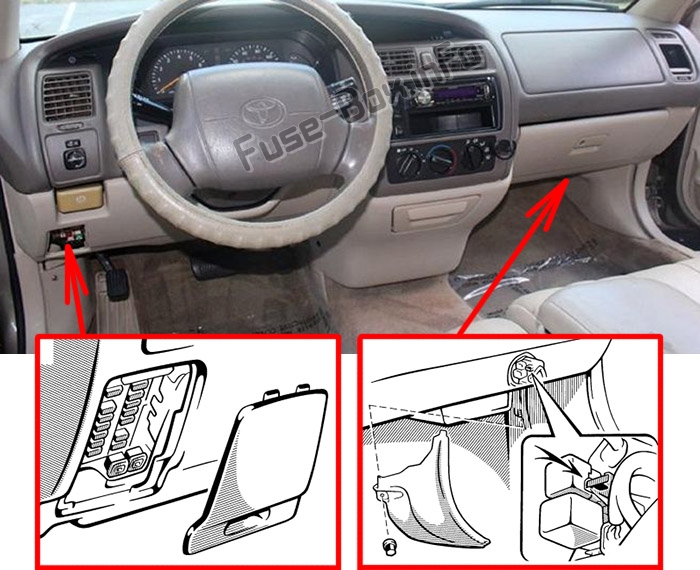

Расположение блока предохранителей
Здесь расположены два блока предохранителей — первый за крышкой на панели приборов со стороны водителя, второй — за крышкой в кик-панели со стороны пассажира.

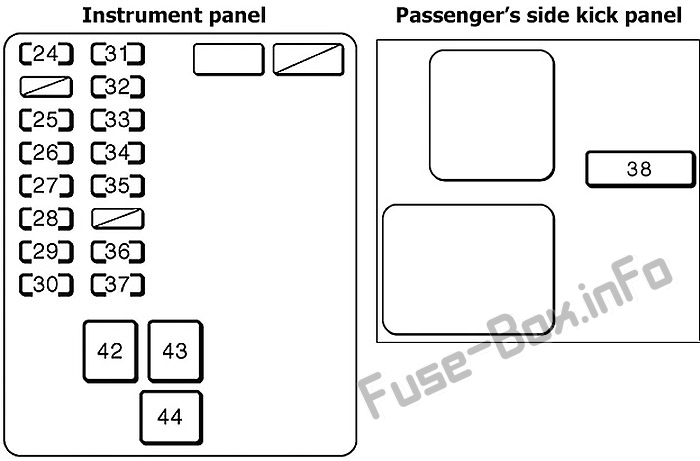

Схема блока предохранителей
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 24 | SRS | 5A | Система подушек безопасности SRS, преднатяжители ремней безопасности |
| 25 | IGN | 5A | Датчики и счетчики, система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 26 | ПОДОГРЕВ СИДЕНЬЯ | 20A | Подогрев сиденья |
| 27 | TURN | 7.5A | Указатель поворота, аварийная сигнализация |
| 28 | ЭБУ-ИГ | 10A | Система круиз-контроля, антиблокировочная система тормозов, система блокировки переключения передач, система блокировки дверей с электроприводом, электрические вентиляторы охлаждения |
| 29 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватели лобового стекла, очиститель фар |
| 30 | ИЗМЕРЯТЬ | 7.5A | Датчики и счетчики, задние фонари, внутреннее освещение, система зарядки, система автоматической коробки передач с электронным управлением, система круиз-контроля, система блокировки дверей с электроприводом, индикаторы напоминания об обслуживании и предупреждающий зуммер, система автоматического управления освещением, система дневных ходовых огней. |
| 31 | TAIL | 15A | Габаритные огни, подсветка номерного знака, задние фонари, передние боковые габаритные огни |
| 32 | STOP | 15A | Стоп-сигналы, система круиз-контроля, высокий стоп-сигнал, антиблокировочная система тормозов, система блокировки переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 33 | ПАНЕЛЬ | 5A | Датчики и счетчики, автомобильная аудиосистема, прикуриватель, освещение перчаточного ящика, часы, система автоматической коробки передач с электронным управлением, система кондиционирования воздуха, индикаторы напоминания о необходимости обслуживания, указатели поворота, аварийная сигнализация, очиститель фар, подогрев сидений. |
| 34 | ЗЕРКАЛО НАГРЕВАТЕЛЬ | 10A | Обогреватели зеркал |
| 35 | CIG/РАДИО | 15A | Прикуриватель, освещение салона, часы, система подушек безопасности SRS, преднатяжители ремней безопасности, система блокировки переключения передач, автоматическая коробка передач с электронным управлением, система кондиционирования воздуха, система зажигания, противоугонная система, система управления наружными зеркалами заднего вида, автомобильная аудиосистема, напоминание о сервисном обслуживании индикаторы |
| 36 | НАГРЕВАТЕЛЬ | 10A | Система кондиционирования, обогреватель заднего стекла, система запуска |
| 37 | СТАРТЕР | 5A | Стартовая система |
| 38 | A.C | 10A | Система кондиционирования воздуха |
| 42 | DOOR | 30A | Система блокировки дверей с электроприводом, сиденье с электроприводом |
| 43 | RR DEF | 40A | Обогрев заднего стекла |
| 44 | СИЛА | 30A | Стеклоподъемники, люк с электроприводом |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

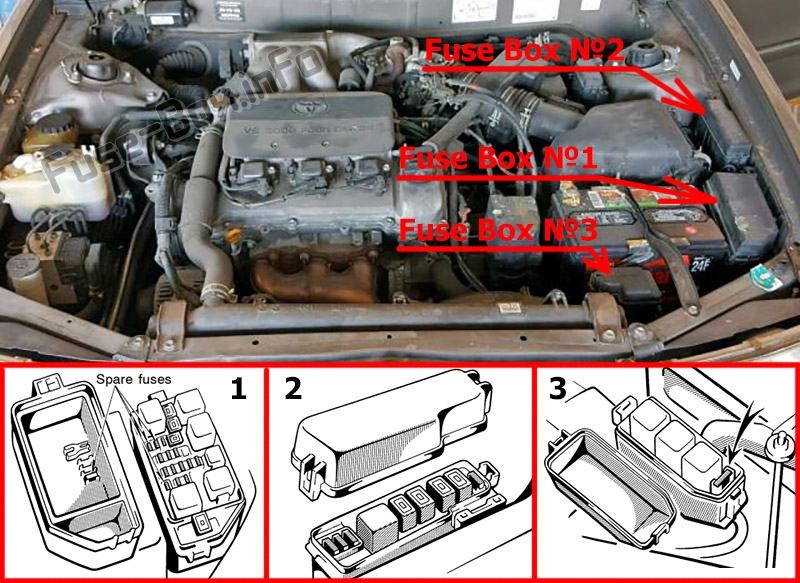

Расположение блока предохранителей
В зависимости от комплектации рядом с аккумулятором может быть два или три блока предохранителей. Блок предохранителей №3 доступен на моделях с системой дневных ходовых огней и моделях для Калифорнии и Канады.
Схемы блока предохранителей

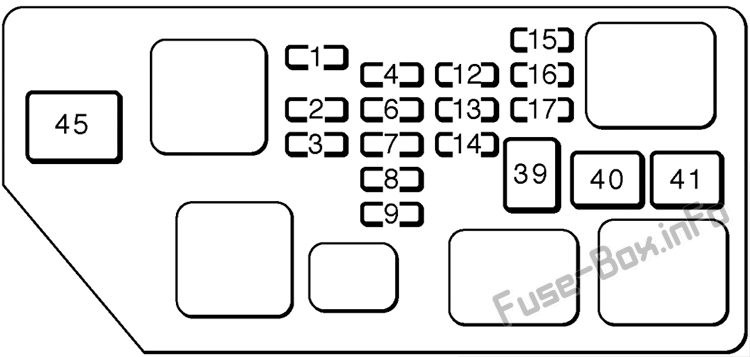

Блок предохранителей №1

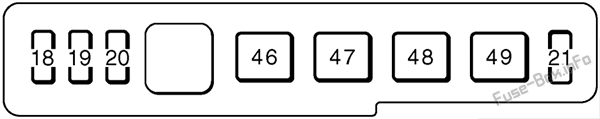

Блок предохранителей №2

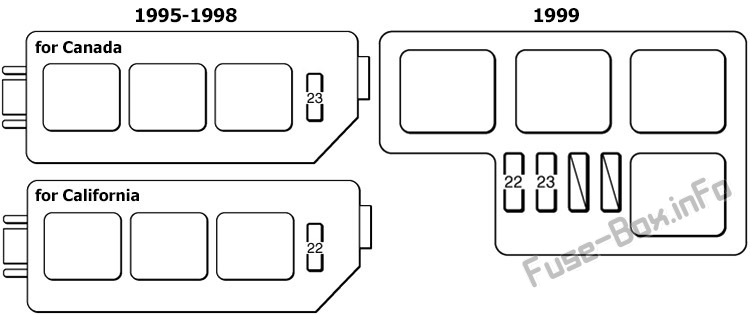

Блок предохранителей №3
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 1 | ЗАПАСНОЙ | 7.5A | Запасной |
| 2 | EFI | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система кондиционирования воздуха, электрическая система холостого хода, система автоматической коробки передач с электронным управлением |
| 3 | HORN | 10A | Horn |
| 4 | БД. ПРОФ | 7.5A | Бортовая система диагностики |
| 5 | OBD | 7.5A | Бортовая система диагностики |
| 6 | HAZ | 10A | Указатель поворота, аварийная сигнализация |
| 7 | DOME | 7.5A | Освещение салона, личное освещение, освещение косметического зеркала, освещение дверей, освещение выключателя зажигания, освещение багажника, управление дверным замком с электроприводом, запирание с помощью беспроводной системы дистанционного управления, система защиты от кражи, система автоматического управления освещением, система дневных ходовых огней, индикаторы напоминания об обслуживании и предупреждающий зуммер, часы |
| 8 | ГОЛОВА (ЛЕВАЯ) / ГОЛОВА ПРИВЕТ (ЛЕВАЯ) | 15A | Без ДХО: Левая фара. С ДХО: Левая фара (дальний свет) |
| 9 | ГОЛОВА (ПРАВАЯ) / ГОЛОВА ПРИВЕТ (ПРАВАЯ) | 15A | Без ДХО: Правая фара. С ДХО: Правая фара (дальний свет) |
| 12 | АЛЬТ-С | 5A | Система зарядки |
| 13 | AM2 | 30A | Датчики и счетчики, система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска |
| 14 | ЭБУ-Б | 5A | Система круиз-контроля, система кондиционирования |
| 15 | ЗАПАСНОЙ | 15A | Запасной |
| 16 | ЗАПАСНОЙ | 30A | Запасной |
| 17 | TEL | 15A | Нет цепи |
| 18 | ГОЛОВА LO (ЛЕВАЯ) | 10A | Левая фара (ближний свет) |
| 19 | ГОЛОВКА LO (ПРАВАЯ) | 10A | Правая фара (ближний свет) |
| 20 | РАД №1 | 15A | Автомобильная аудиосистема |
| 21 | FOG | 15A | 1995–1997 годы: не используется. 1998-1999: Передние противотуманные фары |
| 22 | A/F | 25A | Воздушно-топливный обогреватель |
| 23 | DRL | 5A | Система дневных ходовых огней |
| 39 | MAIN | 40A | Предохранители «HEAD (LH)», «ГОЛОВА ПРИВЕТ (ЛЕВАЯ)», «HEAD (RH)» и «ГОЛОВА ПРИВЕТ (ПРАВАЯ)». |
| 40 | RDI | 30A | Электрические вентиляторы охлаждения |
| 41 | CDS | 30A | Электрические вентиляторы охлаждения |
| 45 | ALT | 120A | Система зарядки |
| 46 | AM1 | 80A | Предохранители "RR DEF", "DOOR", "СИЛА", "TAIL", "ПАНЕЛЬ", "ОБОГРЕВ СИДЕНИЙ", "SRS" и "STOP" |
| 47 | ABS | 60A | Антиблокировочная тормозная система |
| 48 | ИГ SW | 40A | Предохранители "CIG/РАДИО" и "ИЗМЕРЯТЬ" |
| 49 | HTR | 50A | Предохранитель переменного тока |
