Предохранители и реле Toyota Avalon (XX20, 2000-2004)
Схемы относятся к указанным годам и вариантам Toyota Avalon (XX20, 2000-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Avalon 2000-2004 гг.

Предохранители прикуривателя (розетки) в Toyota Avalon являются предохранители № 39 «ВЫХОД №1», № 43 «PWR OUTLET NO. 2» и № 53 «CIG» в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне

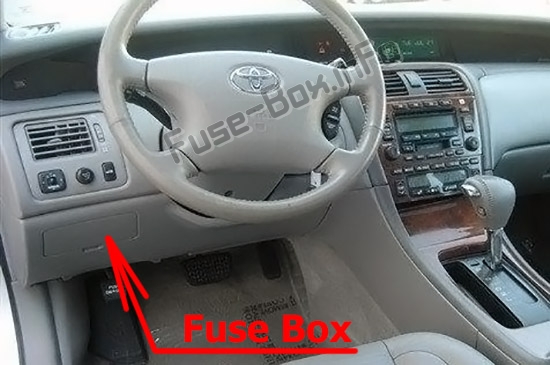

Расположение блока предохранителей
Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.

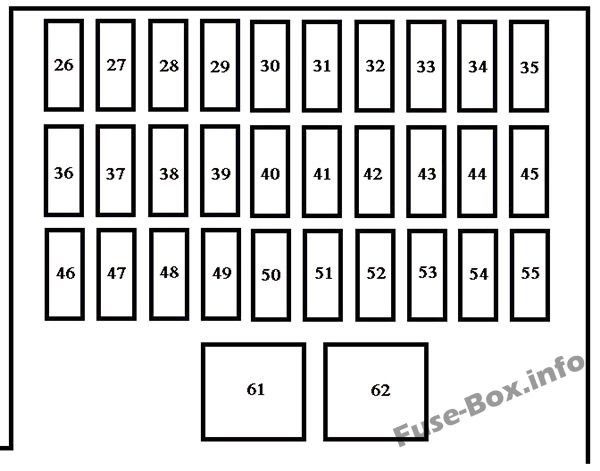

Схема блока предохранителей

| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 26 | № ЭБУ-ИГ. 1 | 5 | Электрические вентиляторы охлаждения |
| 27 | ЭБУ-Б | 7,5 | Система кондиционирования, противоугонная система, электропривод сидений, счетчики, электростеклоподъемники (для водителя и переднего пассажира), мультиплексная система связи |
| 28 | TAIL | 10 | Габаритные огни, подсветка номерного знака, задние фонари, задние боковые габаритные огни, сигнальная лампа неисправности заднего фонаря, система управления двигателем |
| 29 | СЕАТ ХТР | 20 | Подогрев сидений |
| 30 | ФР П/В | 20 | Стеклоподъемники (для переднего пассажира) |
| 31 | ДАТЧИК № 1 | 10 | Система противоскольжения автомобиля, обогреватель заднего стекла, система круиз-контроля, система блокировки переключения передач, антиблокировочная тормозная система, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, автоматическая система управления светом, сиденья с электроприводом, сигнальная лампа неисправности заднего фонаря, индикаторы автоматической коробки передач , розетка, стеклоподъемники (для водителя), сигнальная лампа тормозной системы, люк с электроприводом |
| 32 | HTR | 10 | Система кондиционирования воздуха |
| 33 | FOG | 15 | Передние противотуманные фары |
| 34 | TURN | 7,5 | Сигнальные огни поворота |
| 35 | A/C | 10 | Система кондиционирования воздуха |
| 36 | РАДИО | 15 | Аудиосистема, мультиинформационный дисплей |
| 37 | ПАНЕЛЬ | 5 | Приборы и счетчики, аудиосистема, прикуриватель, система кондиционирования, аварийная сигнализация, система автоматической коробки передач с электронным управлением, зеркала заднего вида с электроприводом, мультиинформационный дисплей, подсветка перчаточного ящика, подсветка панели приборов, управление подсветкой панели приборов, розетка |
| 38 | Флорида П/В | 25 | Стеклоподъемники (для водителя) |
| 39 | ВЫХОД №1 | 15 | Розетка (ACC) |
| 40 | ЭБУ-ACC | 5 | Аудиосистема, зеркала заднего вида с электроприводом, мультиинформационный дисплей, система блокировки переключения передач, мультиплексная система связи |
| 41 | SRS-ACC | 10 | Система подушек безопасности SRS |
| 42 | МИР ХТР | 10 | Обогрев наружных зеркал заднего вида, система управления двигателем |
| 43 | ВЫХОД №2 | 15 | Розетка (IG) |
| 44 | ДАТЧИК №2 | 10 | Фонари заднего хода |
| 45 | БД-II | 7,5 | Бортовая система диагностики |
| 46 | STOP | 15 | Стоп-сигналы, высокий стоп-сигнал, антиблокировочная система тормозов, система блокировки переключения передач, система круиз-контроля, система контроля заноса автомобиля, система управления двигателем |
| 47 | DOME | 7,5 | Внутреннее освещение, передние личные фары, дверные плафоны, подсветка выключателя зажигания, косметические лампы, устройство открывания гаражных ворот, сигнальная лампа открытой двери, система входа с подсветкой, задние личные фары, система автоматического управления освещением, освещение багажника, беспроводная система дистанционного управления, мультиплексная связь система |
| 48 | ОТКРЫТЫЙ | 5 | Нет цепи |
| 49 | РЛ П/В | 20 | Электростеклоподъемник (для заднего левого пассажира) |
| 50 | РР П/В | 20 | Электростеклоподъемник (для заднего правого пассажира) |
| 51 | WIP | 25 | Стеклоочистители и омыватели лобового стекла |
| 52 | ЭБУ-ИГ №2 | 10 | Антиблокировочная тормозная система, система круиз-контроля, мультиинформационный дисплей, противоугонная система, система контроля заноса автомобиля, счетчики, мультиплексная система связи |
| 53 | CIG | 15 | Зажигалка |
| 54 | ДВЕРЬ №1 | 25 | Противоугонная система, система открывания багажника, мультиплексная система связи |
| 55 | СОЛНЕЧНАЯ КРЫША | 30 | Электрическая лунная крыша |
| 61 | DEF | 40 | Обогрев заднего стекла, противошумный фильтр |
| 62 | СИЛОВОЕ СИДЕНЬЕ | 30 | Сиденья с электроприводом |
Блок предохранителей в моторном отсеке

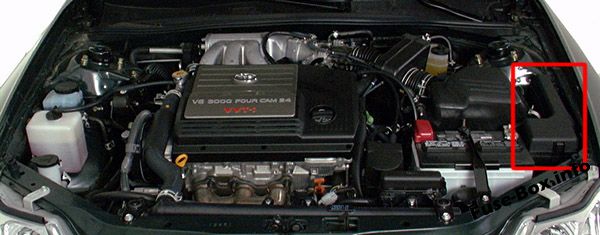

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

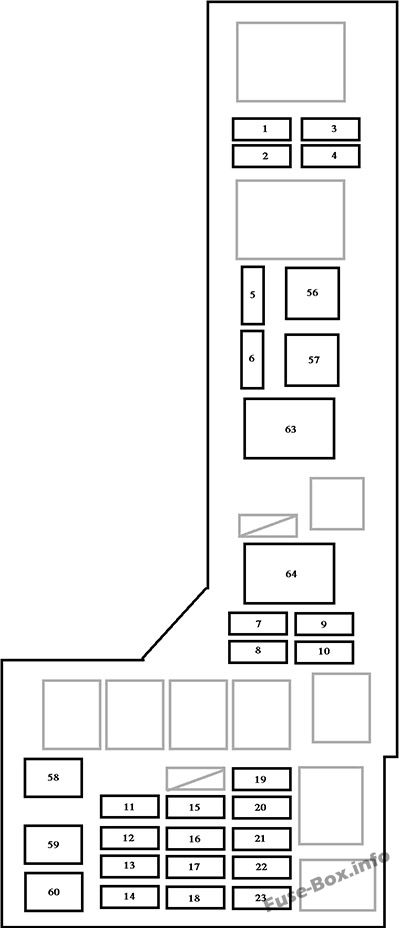

Схема блока предохранителей

| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 1 | ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ | 10 15 | Без схемы (с ДХО) Правая фара, индикатор дальнего света (без ДХО) |
| 2 | ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ | 10 15 | Без схемы (с ДХО) Левая фара, передние противотуманные фары (без ДХО) |
| 3 | ГОЛОВКА ПРАВАЯ LWR | 15 | Правая фара (ближний свет) (с ДХО) |
| 4 | ГОЛОВКА ЛЕВАЯ LWR | 15 | Левая фара (ближний свет) (с ДХО) |
| 5 | АБС №4 | 5 | Система контроля заноса автомобиля |
| 6 | DRL | 7,5 | Система дневных ходовых огней |
| 7 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 8 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 9 | ЗАПАСНОЙ | 25 | Запасной предохранитель |
| 10 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 11 | АЛЬТ-С | 5 | Система зарядки |
| 12 | DCC | 30 | Предохранители «КУПОЛ», «ЭБУ-Б» и «РАДИО» |
| 13 | БЕЗОПАСНОСТЬ | 10 | Система защиты от кражи |
| 14 | HAZ | 15 | Сигнальные огни поворота |
| 15 | A/F | 25 | Датчик воздуха/топлива |
| 16 | ДВЕРЬ №2 | 15 | Система дверных замков с электроприводом |
| 17 | HORN | 10 | Звуковой сигнал, противоугонная система |
| 18 | AM2 | 10 | Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система стартера, система зарядки, датчик воздуха/топлива, топливный насос |
| 19 | EFI NO.2 | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, расходомер воздуха, датчик кислорода, система контроля улавливания паров топлива, система управления позиционером дроссельной заслонки, система управления двигателем |
| 20 | АБС №3 | 25 | Антиблокировочная тормозная система |
| 21 | АБС №2 | 25 | Система контроля заноса автомобиля |
| 22 | EFI NO.1 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос |
| 23 | IG2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 56 | AM1 | 40 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 57 | HTR | 50 | Система кондиционирования воздуха |
| 58 | CDS | 30 | Электрические вентиляторы охлаждения |
| 59 | RDI | 30 | Электрические вентиляторы охлаждения |
| 60 | MAIN | 40 | Стартовая система |
| 63 | ABS | 60 | Антиблокировочная система тормозов, предохранитель «ABS №4» |
| 64 | ALT | 120 | Предохранители «HTR», «A/C», «ABS №2», «ABS №3», «RDI», «CDS», «AM1», «ABS» и «ABS №4». |
Релейная коробка

| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 24 | ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ | 10 | Левая фара (дальний свет), индикатор дальнего света |
| 25 | ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ | 10 | Правая фара (дальний свет) |
