Предохранители и реле Toyota Avalon (XX30, 2005-2012)
Схемы относятся к указанным годам и вариантам Toyota Avalon (XX30, 2005-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Тойота Авалон 2005-2012 гг.
Предохранители прикуривателя (розетки) в Toyota Avalon Это предохранители № 29 «CIG» (прикуриватель) и № 30 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка питания) в блоке предохранителей приборной панели.
Оглавление

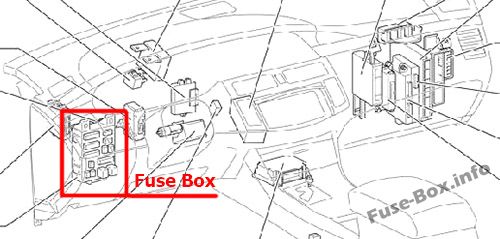

Обзор салона
Блок предохранителей в салоне

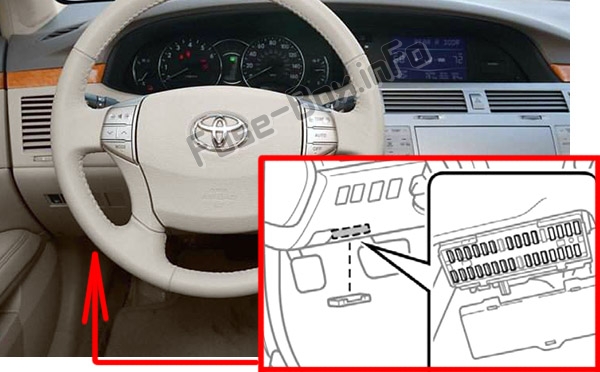

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (со стороны водителя), под крышкой.

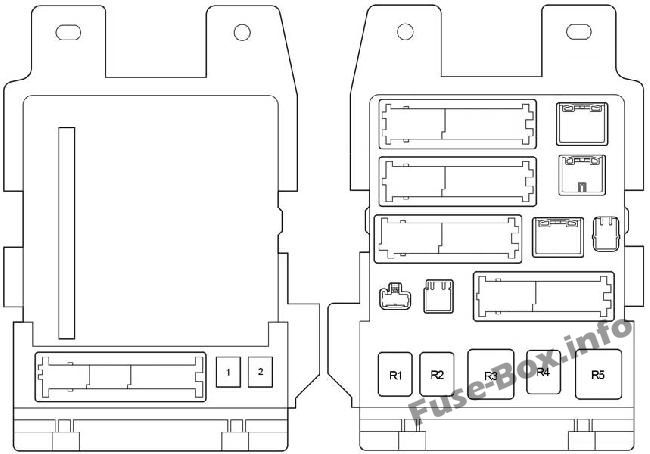

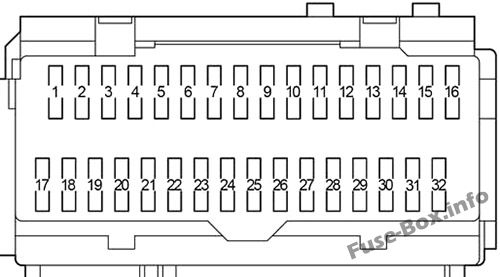

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ЗАДНЯЯ ДВЕРЬ | 25 | 2005-2009: Стеклоподъемники (задний правый пассажир) |
| 1 | ЗАДНЯЯ ДВЕРЬ | 20 | 2010-2012: Стеклоподъемники (задний правый пассажир) |
| 2 | ЗАДНЯЯ ДВЕРЬ | 25 | 2005-2009: Стеклоподъемники (задний левый пассажир) |
| 2 | ЗАДНЯЯ ДВЕРЬ | 20 | 2010-2012: Стеклоподъемники (задний левый пассажир) |
| 3 | ПЕРЕДНЯЯ ДВЕРЬ | 25 | 2005-2009: Электростеклоподъемники (передний пассажир), система запоминания положения водителя. |
| 3 | ПЕРЕДНЯЯ ДВЕРЬ | 20 | 2010-2012: Электростеклоподъемники (передний пассажир), система памяти положения водителя |
| 4 | FOG | 15 | Передние противотуманные фары |
| 5 | OBD | 7.5 | Бортовая система диагностики |
| 6 | MPX-B | 7.5 | Мультиплексная система связи |
| 7 | - | - | - |
| 8 | P/W | 25 | 2005-2009: Power Widow, система памяти положения водителя |
| 8 | FL ДВЕРЬ | 20 | 2010-2012: Электростеклоподъемники, система памяти положения водителя |
| 9 | ТОПЛИВО ОПН | 7.5 | Лючок топливного бака |
| 10 | AM1 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, система зажигания |
| 11 | A/C | 7.5 | Система кондиционирования воздуха |
| 12 | S-HTR | 20 | 2008-2012: Система кондиционирования воздуха |
| 13 | ДВЕРЬ №2 | 25 | Мультиплексная система связи |
| 14 | S/КРЫША | 30 | Электрическая лунная крыша |
| 15 | TAIL | 10 | Габаритные огни, подсветка номерного знака, задние фонари, передние и задние боковые габаритные огни |
| 16 | ПАНЕЛЬ | 7.5 | Подогрев сидений, навигационная система, аварийная сигнализация, автоматическая коробка передач с электронным управлением, подсветка перчаточного ящика, подсветка приборной панели, розетки |
| 17 | ЭБУ ИГ №1 | 7.5 | 2005-2006: Центральный дисплей, система управления блокировкой переключения передач, люк с электроприводом, мультиплексная система связи. |
| 17 | ЭБУ ИГ №1 | 10 | 2007-2012: Центральный дисплей, система управления блокировкой переключения передач, люк с электроприводом, мультиплексная система связи, система контроля (предупреждения) давления в шинах. |
| 18 | ЭБУ ИГ №2 | 7.5 | Антиблокировочная система тормозов, динамический лазерный круиз-контроль, система автоматического корректора фар, система контроля устойчивости автомобиля, мультиплексная система связи |
| 19 | HTR | 7.5 | Система кондиционирования, подсветка панели приборов, электровентилятор охлаждения |
| 20 | КОМПЛЕКС КОНДИЦИОНЕРА | 7.5 | Система кондиционирования воздуха |
| 21 | S-HTR | 20 | 2005-2007: Система кондиционирования воздуха |
| 22 | ДАТЧИК № 1 | 10 | Фонари заднего хода, навигационная система, аварийные мигалки |
| 23 | WIP | 30 | Дворники |
| 24 | RR S/ОТТЕНОК | 10 | Задняя электрическая солнцезащитная шторка |
| 25 | - | - | Не используется |
| 26 | IGN | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажиров на переднем сиденье, система интеллектуального ключа, система запуска |
| 27 | ДАТЧИК №2 | 7.5 | Датчики и счетчики, центральный дисплей |
| 28 | ЭБУ-ACC | 7.5 | Зеркала заднего вида с электроприводом, центральный дисплей, система блокировки переключения передач, мультиплексная система связи |
| 29 | CIG | 15 | Зажигалка |
| 30 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 31 | РАДИО №2 | 7.5 | Аудио система |
| 32 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида |
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | П/СИДЕНЬЕ | 30 | Сиденья с электроприводом |
| 2 | СИЛА | 30 | Электрические стеклоподъемники |
| Реле | |||
| R1 | Противотуманные огни | ||
| R2 | Задние фонари | ||
| R3 | Вспомогательное реле (ACC) | ||
| R4 | Силовое реле (PWR) | ||
| R5 | Зажигание (IG1) |
Блок предохранителей в моторном отсеке

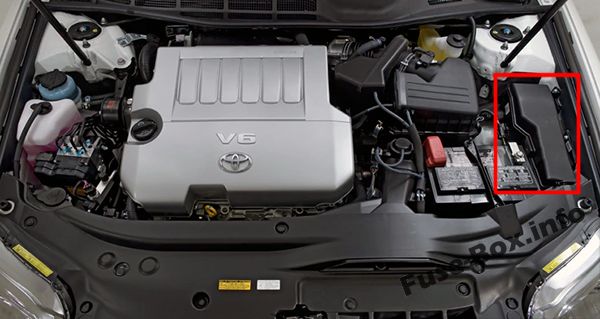

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева)

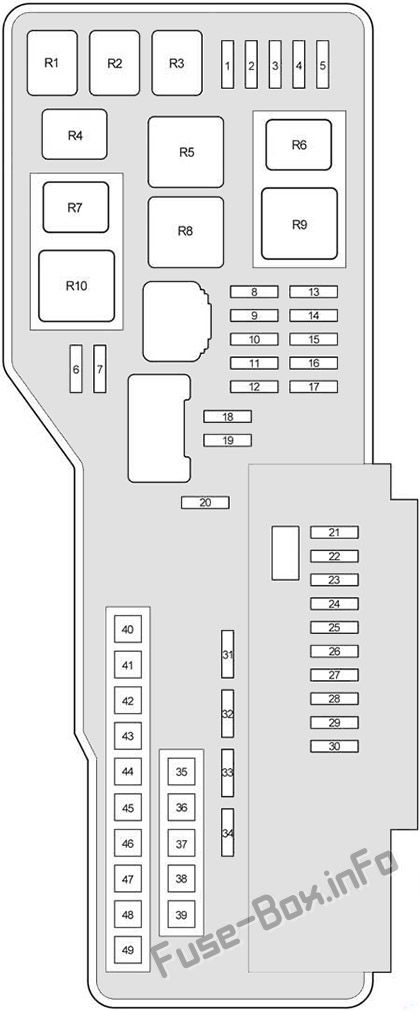

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | СТОП №2 | 7.5 | Стоп-сигналы, высокий стоп-сигнал, система курсовой устойчивости, антиблокировочная система тормозов |
| 3 | РАДАР CC | 7.5 | 2005-2010: Система контроля устойчивости автомобиля. |
| 4 | ГОЛОВКА ПРАВАЯ LWR | 15 | Правая фара (ближний свет) |
| 5 | ГОЛОВКА ЛЕВАЯ LWR | 15 | Левая фара (ближний свет) |
| 6 | СТОП №3 | 7.5 | 2008-2012: Система трансмиссии с электронным управлением, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | INJ | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | - | - | - |
| 9 | СТОП №1 | 15 | Мультиплексная система связи |
| 10 | ЗАМОК СТР. | 25 | 2005-2010: Система блокировки руля |
| 10 | ЗАМОК СТР. | 15 | 2011-2012: Система блокировки руля |
| 11 | ИММОБИ | 7.5 | 2005-2007: Система иммобилайзера двигателя, система интеллектуального ключа |
| 11 | EFI No.3 | 7.5 | 2008-2012: Система смарт-ключей, система трансмиссии с электронным управлением. |
| 12 | AMP | 30 | Аудио система |
| 13 | - | - | - |
| 14 | - | - | Короткий контакт № 1 |
| 15 | РАД №1 | 15 | Аудиосистема, центральный дисплей, навигационная система |
| 16 | ЭБУ-Б | 10 | Центральный дисплей, мультиплексная система связи |
| 17 | DOME | 7.5 | Приборы и счетчики, часы, передние личные фонари, плафоны дверей, устройство открывания гаражных ворот, задние личные фонари, освещение багажника |
| 18 | ПОВОРОТ/ЗАЗ | 15 | Сигнальные огни поворота |
| 19 | IG2 | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | - | - | - |
| 21 | S-РОГ | 7.5 | Horn |
| 22 | ШАЙБА | 20 | Омыватель ветрового стекла |
| 23 | A/F | 25 | Датчик состава топливовоздушной смеси |
| 24 | ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ | 15 | Правая фара (дальний свет) |
| 25 | ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ | 15 | Левая фара (дальний свет) |
| 26 | - | - | - |
| 27 | - | - | - |
| 28 | HORN | 10 | Horn |
| 29 | - | - | Рога |
| 30 | EFI NO.1 | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос |
| 31 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 32 | АЛЬТ-С | 7.5 | Система зарядки |
| 33 | ДВЕРЬ №1 | 25 | Мультиплексная система связи |
| 34 | AM2 | 7.5 | Стартовая система |
| 35 | ALT | 120 | Система зарядки, "RR DEF", "ABS/VSC NO2". Предохранители «НАГРЕВАТЕЛЬ», «ABS/VSC №1», «ВЕНТИЛЯТОР ВЕНТИЛЯТОРА», «ШАЙБА» и «S-РОГ» |
| 35 | ALT | 140 | Система зарядки, "RR DEF", "ABS/VSC NO2". Предохранители «НАГРЕВАТЕЛЬ», «ABS/VSC №1», «ВЕНТИЛЯТОР ВЕНТИЛЯТОРА», «ШАЙБА» и «S-РОГ» |
| 36 | - | - | - |
| 37 | MAIN | 40 | передние фары |
| 38 | - | - | - |
| 39 | СТ/АМ2 | 30 | Стартовая система |
| 40 | НАГРЕВАТЕЛЬ | 50 | Система кондиционирования воздуха |
| 41 | АБС/ВСК №1 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 42 | ВЕНТИЛЯТОР РДИ | 50 | Электрический вентилятор охлаждения |
| 43 | АБС/VSC №2 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 44 | RR DEF | 50 | Обогрев заднего ветрового стекла, обогрев наружных зеркал заднего вида |
| 45 | - | - | - |
| 46 | - | - | - |
| 47 | - | - | - |
| 48 | - | - | - |
| 49 | - | - | - |
| Реле | |||
| R1 | ST | Стартер | |
| R2 | MG CLT | Муфта компрессора кондиционера | |
| R3 | IG2 | Зажигание | |
| R4 | BRK | Стоп-сигналы | |
| R5 | RR DEF | Обогрев заднего стекла | |
| R6 | СТ РЕЗКА | Стартер | |
| R7 | ВСК №1 | Контроль устойчивости автомобиля | |
| R8 | FAN NO.1 | Электрический вентилятор охлаждения | |
| R9 | HEAD | Фара | |
| R10 | ВСК №2 | Контроль устойчивости автомобиля |
