Предохранители и реле Toyota Avalon (XX40, 2013-2018)
Схемы относятся к указанным годам и вариантам Toyota Avalon (XX40, 2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Avalon 2013-2018
Предохранители прикуривателя (розетки) в Toyota Avalon являются предохранители № 4 «RR P/ВЫПУСК» и № 22 «ПЕРЕДНИЙ П/ВЫПУСК» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне

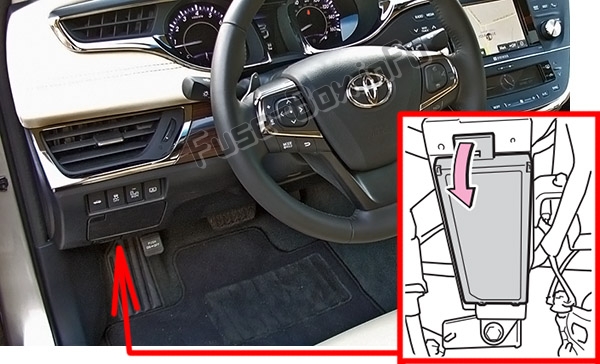

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (со стороны водителя), под крышкой.

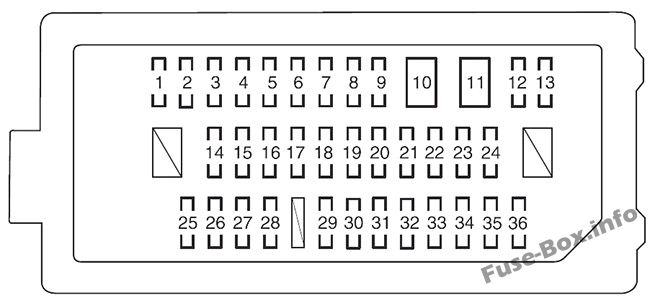

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | H-LP ур. | 7,5 | Автоматическая система регулировки фар |
| 2 | S/HTR RR | 20 | Подогрев заднего сиденья |
| 3 | ЭБУ-ACC | 5 | Наружные зеркала заднего вида, освещение перчаточного ящика, система кондиционирования воздуха, мультиплексная система связи |
| 4 | RR P/ВЫПУСК | 15 | Розетка |
| 5 | ЭБУ-IG2 №2 | 7,5 | Мультиплексная система связи, система смарт-ключей |
| 6 | ЭБУ-IG2 №1 | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | A/B | 10 | Система классификации пассажиров на переднем сиденье, система подушек безопасности SRS |
| 8 | БЛОКИРОВКА ТОПЛИВА | 10 | Замок топливного румпеля |
| 9 | Д/Л-АМ1 | 20 | Мультиплексная система связи, дверной замок с электроприводом, выключатель открывания багажника |
| 10 | PSB | 30 | Система предварительного столкновения |
| 11 | П/СИДЕНЬЕ ПЕРЕДН. | 30 | Сиденья с электроприводом |
| 12 | S/КРЫША | 10 | Лунная крыша |
| 13 | А/С-В | 7,5 | Система кондиционирования воздуха |
| 14 | STOP | 7,5 | Стоп-сигналы/задние фонари, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля, антиблокировочная тормозная система, трансмиссия с электронным управлением, высокий стоп-сигнал, система смарт-ключей, система управления блокировкой переключения передач |
| 15 | AM1 | 7,5 | Нет цепи |
| 16 | 4-ХОДОВОЙ ПОЯСНИЧНЫЙ | 7,5 | Сиденье с электроприводом |
| 17 | ЭБУ-Б №2 | 10 | Система смарт-ключей, система предупреждения о давлении в шинах, электрические стеклоподъемники, система классификации пассажиров на переднем сиденье |
| 18 | OBD | 10 | Бортовая система диагностики |
| 19 | S/HTR&FAN F/L | 10 | Подогрев сидений |
| 20 | S/HTR&ВЕНТИЛЯТОР F/R | 10 | Подогрев сидений |
| 21 | РАДИО-АСС | 5 | Аудиосистема, навигационная система |
| 22 | ПЕРЕДНИЙ П/ВЫПУСК | 15 | Розетка |
| 23 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ-S | 10 | Динамический радарный круиз-контроль, система предупреждения столкновений |
| 24 | EPS-IG1 | 7,5 | Электроусилитель руля |
| 25 | БКУП ЛП | 7,5 | Фонари заднего хода, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 26 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Стеклоочистители и омыватели лобового стекла |
| 27 | А/С-IG1 | 7,5 | Система кондиционирования воздуха |
| 28 | ШАЙБА | 10 | Стеклоочистители и омыватели лобового стекла |
| 29 | ДВЕРЬ П/Л | 20 | Задние левые электростеклоподъемники |
| 30 | ДВЕРЬ Ф/Л | 20 | Электростеклоподъемники, наружные зеркала заднего вида |
| 31 | ДВЕРЬ П/П | 20 | Задний правый электростеклоподъемник |
| 32 | ДВЕРЬ П/П | 20 | Электростеклоподъемники, наружные зеркала заднего вида |
| 33 | TAIL | 10 | Габаритные огни, боковые габаритные огни, стоп-сигналы/задние фонари, задние указатели поворота, фонари заднего хода, подсветка номерного знака, противотуманные фары |
| 34 | ПАНЕЛЬ | 10 | Подсветка переключателя, система кондиционирования воздуха, освещение перчаточного ящика, внутреннее освещение, индивидуальное освещение, аудиосистема, навигационная система, задний солнцезащитный козырек, обогрев сидений, монитор слепых зон, переключатель выбора режима движения, переключатель на рулевом колесе, переключатель открывания багажника, отключение системы стабилизации автомобиля выключатель, аварийные мигалки, наружные зеркала заднего вида |
| 35 | ЭБУ-IG1 №1 | 10 | Система контроля устойчивости автомобиля, электрические вентиляторы охлаждения, датчик рулевого управления, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система зарядки, обогреватель заднего стекла, обогреватели наружных зеркал заднего вида, дворники с датчиками дождя, монитор слепых зон, задний солнцезащитный козырек, динамическая система радарный круиз-контроль, мультиплексная система связи, обогрев заднего сиденья, фонари заднего хода, противотуманные фары, головной свет (дальний свет), дневные ходовые огни, система предупреждения столкновений |
| 36 | ЭБУ-IG1 №2 | 10 | Система управления блокировкой переключения передач, обогреватели сидений, система интеллектуального ключа, система предупреждения о давлении в шинах, беспроводной пульт дистанционного управления, мультиплексная система связи, аудиосистема, навигационная система, люк в крыше, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, наружные зеркала заднего вида, предварительная установка. система столкновения, элементы управления кондиционером, дворники с датчиками дождя, система запуска, динамический радиолокационный круиз-контроль |
Блок предохранителей в моторном отсеке

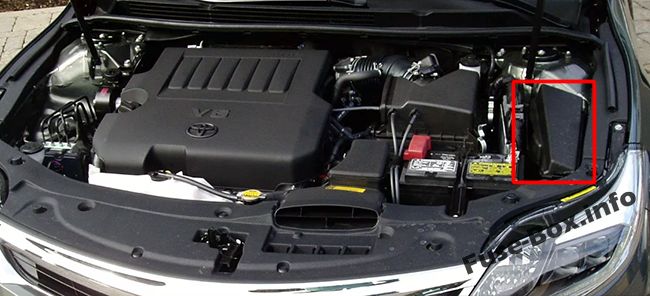

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

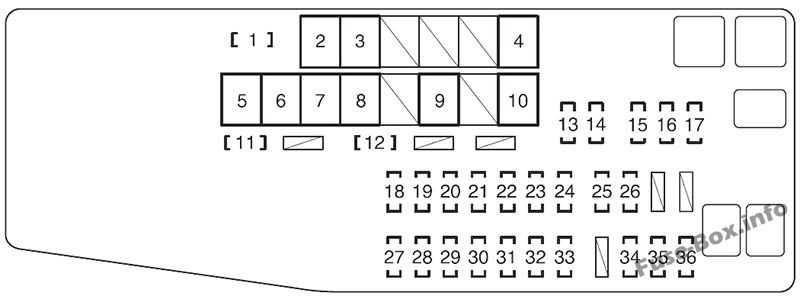

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | METER-IG2 | 5 | Датчик и метры |
| 2 | FAN | 50 | Электрические вентиляторы охлаждения |
| 3 | H-LP CLN | 30 | Нет цепи |
| 4 | HTR | 50 | Система кондиционирования воздуха |
| 5 | ALT | 140 | Система зарядки (автомобили с ближним светом газоразрядных фар) |
| 5 | ALT | 120 | Система зарядки (автомобили с галогенными фарами ближнего света) |
| 6 | АБС №2 | 30 | Система контроля устойчивости автомобиля |
| 7 | СТ/АМ2 | 30 | Стартовая система |
| 8 | H-LP-ГЛАВНЫЙ | 30 | H-LP LH-LO, H-LP RH-LO, фары (ближний свет) |
| 9 | АБС №1 | 50 | Система контроля устойчивости автомобиля |
| 10 | EPS | 80 | Электроусилитель руля |
| 11 | S-РОГ | 7,5 | S-РОГ |
| 12 | HORN | 10 | Рога |
| 13 | EFI NO.2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 14 | EFI NO.3 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | INJ | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 16 | ЭБУ-IG2 №3 | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система блокировки рулевого управления, трансмиссия с электронным управлением, стоп-сигналы, высокорасположенный стоп-сигнал |
| 17 | IGN | 15 | Стартовая система |
| 18 | Д/Л-АМ2 | 20 | Нет цепи |
| 19 | IG2-ГЛАВНЫЙ | 25 | IGN, INJ, METER-IG2, ECU-IG2 №3, A/B, ECU-IG2 №2, ECU-IG2 №1 |
| 20 | АЛЬТ-С | 7,5 | Система зарядки |
| 21 | ПЕРВОЕ МАЯ | 5 | ПЕРВОЕ МАЯ |
| 22 | ПОВОРОТ И ХАЗ | 15 | Сигнальные огни поворота, аварийные мигалки, датчики и счетчики |
| 23 | СИЛЬНЫЙ ЗАМОК | 10 | Система блокировки руля |
| 24 | AMP | 15 | Аудио система |
| 25 | H-LP LH-LO | 20 | Левая фара (ближний свет) (автомобили с газоразрядной фарой ближнего света) |
| 25 | H-LP LH-LO | 15 | Левая фара (ближний свет) (автомобили с галогенными фарами ближнего света) |
| 26 | H-LP RH-LO | 20 | Правая фара (ближний свет) (автомобили с газоразрядной фарой ближнего света) |
| 26 | H-LP RH-LO | 15 | Правая фара (ближний свет) (автомобили с галогенными фарами ближнего света) |
| 27 | EFI-MAIN NO.1 | 30 | EFI №2, EFI №3, датчик A/F |
| 28 | УМНАЯ | 5 | Нет цепи |
| 29 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 30 | БУКСИРОВКА | 20 | Нет цепи |
| 31 | EFI NO.1 | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 32 | A/F | 20 | Датчик A/F |
| 33 | AM2 | 7,5 | Система смарт-ключей |
| 34 | РАДИО-Б | 20 | Аудиосистема, навигационная система |
| 35 | DOME | 7,5 | Подсветка туалетного столика, личное/внутреннее освещение, освещение багажника, подсветка дверей, система входа с подсветкой |
| 36 | ЭБУ-Б №1 | 10 | Мультиплексная система связи, система смарт-ключей, датчики и счетчики, система запуска, датчик рулевого управления, система кондиционирования воздуха, наружное зеркало заднего вида, передние сиденья с электроприводом |
