Предохранители и реле Toyota Avalon Hybrid (XX40, 2013-2018)
Схемы относятся к указанным годам и вариантам Toyota Avalon Hybrid (XX40, 2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Avalon Hybrid 2013-2018
Предохранители прикуривателя (розетка) в Toyota Avalon Hybridявляются предохранители № 4 «RR P/ВЫПУСК» и № 22 «ПЕРЕДНИЙ П/ВЫПУСК» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне

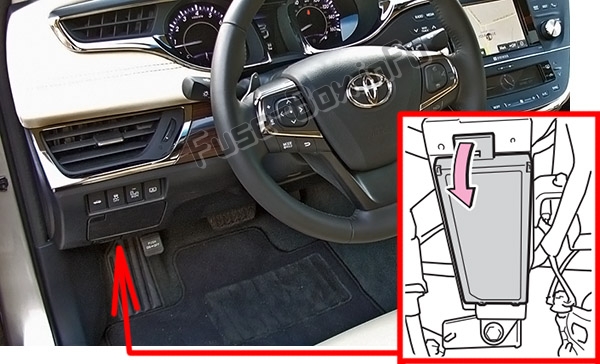

Расположение блока предохранителей
Находится под панелью приборов (со стороны водителя), под крышкой.

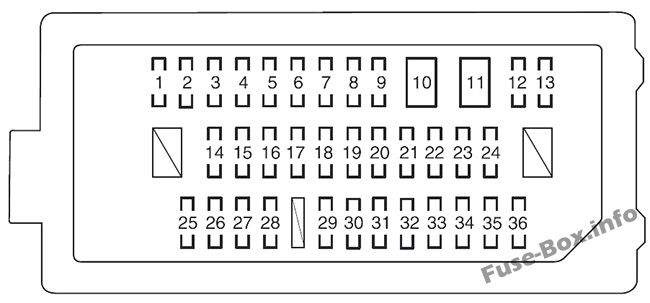

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | H-LP ур. | 7,5 | Автоматическая система регулировки фар |
| 2 | S/HTR RR | 20 | Подогрев заднего сиденья |
| 3 | ЭБУ-ACC | 5 | Наружные зеркала заднего вида, освещение перчаточного ящика, система кондиционирования воздуха, мультиплексная система связи |
| 4 | RR P/ВЫПУСК | 15 | Розетка |
| 5 | ЭБУ-IG2 №2 | 7,5 | Мультиплексная система связи, система смарт-ключей |
| 6 | ЭБУ-IG2 №1 | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | A/B | 10 | Система классификации пассажиров на переднем сиденье, система подушек безопасности SRS |
| 8 | БЛОКИРОВКА ТОПЛИВА | 10 | Замок топливного румпеля |
| 9 | Д/Л-АМ1 | 20 | Мультиплексная система связи, дверной замок с электроприводом, выключатель открывания багажника |
| 10 | PSB | 30 | Система предварительного столкновения |
| 11 | П/СИДЕНЬЕ ПЕРЕДН. | 30 | Сиденья с электроприводом |
| 12 | S/КРЫША | 10 | Лунная крыша |
| 13 | А/С-В | 7,5 | Система кондиционирования воздуха |
| 14 | STOP | 7,5 | Стоп-сигналы/задние фонари, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля, антиблокировочная тормозная система, трансмиссия с электронным управлением, высокий стоп-сигнал, система смарт-ключей, система управления блокировкой переключения передач |
| 15 | AM1 | 7,5 | Нет цепи |
| 16 | 4-ХОДОВОЙ ПОЯСНИЧНЫЙ | 7,5 | Сиденье с электроприводом |
| 17 | ЭБУ-Б №2 | 10 | Система смарт-ключей, система предупреждения о давлении в шинах, электрические стеклоподъемники, система классификации пассажиров на переднем сиденье |
| 18 | OBD | 10 | Бортовая система диагностики |
| 19 | S/HTR&FAN F/L | 10 | Подогрев сидений |
| 20 | S/HTR&ВЕНТИЛЯТОР F/R | 10 | Подогрев сидений |
| 21 | РАДИО-АСС | 5 | Аудиосистема, навигационная система |
| 22 | ПЕРЕДНИЙ П/ВЫПУСК | 15 | Розетка |
| 23 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ-S | 10 | Динамический радарный круиз-контроль, система предупреждения столкновений |
| 24 | EPS-IG1 | 7,5 | Электроусилитель руля |
| 25 | БКУП ЛП | 7,5 | Фонари заднего хода, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 26 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Стеклоочистители и омыватели лобового стекла |
| 27 | А/С-IG1 | 7,5 | Система кондиционирования воздуха |
| 28 | ШАЙБА | 10 | Стеклоочистители и омыватели лобового стекла |
| 29 | ДВЕРЬ П/Л | 20 | Задние левые электростеклоподъемники |
| 30 | ДВЕРЬ Ф/Л | 20 | Электростеклоподъемники, наружные зеркала заднего вида |
| 31 | ДВЕРЬ П/П | 20 | Задний правый электростеклоподъемник |
| 32 | ДВЕРЬ П/П | 20 | Электростеклоподъемники, наружные зеркала заднего вида |
| 33 | TAIL | 10 | Габаритные огни, боковые габаритные огни, стоп-сигналы/задние фонари, задние указатели поворота, фонари заднего хода, подсветка номерного знака, противотуманные фары |
| 34 | ПАНЕЛЬ | 10 | Подсветка переключателя, система кондиционирования воздуха, освещение перчаточного ящика, внутреннее освещение, индивидуальное освещение, аудиосистема, навигационная система, задний солнцезащитный козырек, обогрев сидений, монитор слепых зон, переключатель выбора режима движения, переключатель на рулевом колесе, переключатель открывания багажника, отключение системы стабилизации автомобиля выключатель, аварийные мигалки, наружные зеркала заднего вида |
| 35 | ЭБУ-IG1 №1 | 10 | Система контроля устойчивости автомобиля, электрические вентиляторы охлаждения, датчик рулевого управления, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система зарядки, обогреватель заднего стекла, обогреватели наружных зеркал заднего вида, дворники с датчиками дождя, монитор слепых зон, задний солнцезащитный козырек, динамическая система радарный круиз-контроль, мультиплексная система связи, обогрев заднего сиденья, фонари заднего хода, противотуманные фары, головной свет (дальний свет), дневные ходовые огни, система предупреждения столкновений |
| 36 | ЭБУ-IG1 №2 | 10 | Система управления блокировкой переключения передач, обогреватели сидений, система интеллектуального ключа, система предупреждения о давлении в шинах, беспроводной пульт дистанционного управления, мультиплексная система связи, аудиосистема, навигационная система, люк в крыше, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, наружные зеркала заднего вида, предварительная установка. система столкновения, элементы управления кондиционером, дворники с датчиками дождя, система запуска, динамический радиолокационный круиз-контроль |
Блоки предохранителей в моторном отсеке

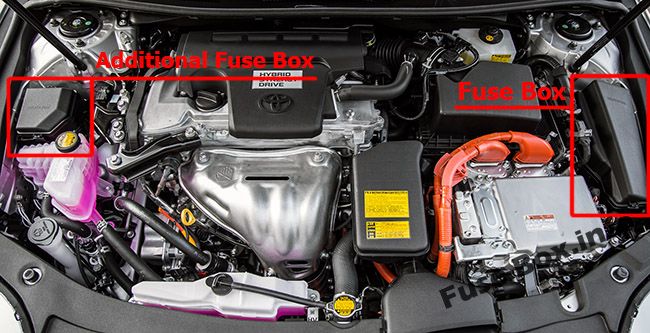

Расположение блока предохранителей
Главный блок предохранителей расположен в моторном отсеке (слева).
Дополнительный блок предохранителей расположен с правой стороны.

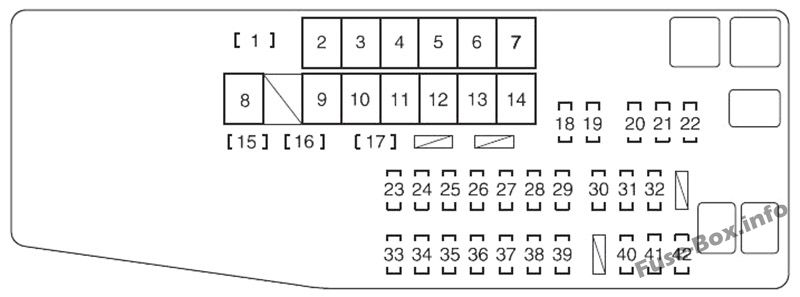

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | METER-IG2 | 5 | Датчик и метры |
| 2 | FAN | 50 | Электрические вентиляторы охлаждения |
| 3 | H-LP CLN | 30 | Нет цепи |
| 4 | ENG W/PMP | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 5 | ПТК ХТР №2 | 50 | PTC-нагреватель |
| 6 | ПТК ХТР №1 | 50 | PTC-нагреватель |
| 7 | HTR | 50 | Система кондиционирования воздуха |
| 8 | постоянный/постоянный ток | 120 | Гибридная система |
| 9 | АБС №1 | 30 | Тормозная система с электронным управлением |
| 10 | H-LP-ГЛАВНЫЙ | 30 | H-LP LH-LO, H-LP RH-LO, фара (ближний свет) |
| 11 | АБС МТР №2 | 50 | Тормозная система с электронным управлением |
| 12 | АБС МТР №1 | 50 | Тормозная система с электронным управлением |
| 13 | Р/Б №2 | 50 | IGCT-MAIN, ИНВ В/ПМП |
| 14 | EPS | 80 | Электроусилитель руля |
| 15 | S-РОГ | 7,5 | S-РОГ |
| 16 | ДЕИЛЬЕР | 15 | Нет цепи |
| 17 | HORN | 10 | Рога |
| 18 | EFI NO.2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, тормозная система с электронным управлением |
| 19 | EFI NO.3 | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | INJ | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21 | ЭБУ-IG2 №3 | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система блокировки рулевого управления, гибридная система, стоп-сигналы, высокорасположенный стоп-сигнал |
| 22 | IGN | 15 | Стартовая система |
| 23 | Д/Л-АМ2 | 20 | Нет цепи |
| 24 | IG2-ГЛАВНЫЙ | 25 | IGN, INJ, METER-IG2, ECU-IG2 №3, A/B, ECU-IG2 №2, ECU-IG2 №1 |
| 25 | постоянный/постоянный ток-S | 7,5 | Гибридная система |
| 26 | ПЕРВОЕ МАЯ | 5 | ПЕРВОЕ МАЯ |
| 27 | ПОВОРОТ И ХАЗ | 15 | Указатели поворота, аварийные мигалки, датчики и счетчики, наружные зеркала заднего вида |
| 28 | СИЛЬНЫЙ ЗАМОК | 10 | Система блокировки руля |
| 29 | AMP | 15 | Аудио система |
| 30 | H-LP LH-LO | 15 | Левая фара (ближний свет) (автомобили с газоразрядной фарой ближнего света) |
| 30 | H-LP LH-LO | 20 | Левая фара (ближний свет) (автомобили с галогенными фарами ближнего света) |
| 31 | H-LP RH-LO | 15 | Правая фара (ближний свет) (автомобили с газоразрядной фарой ближнего света) |
| 31 | H-LP RH-LO | 20 | Правая фара (ближний свет) (автомобили с галогенными фарами ближнего света) |
| 32 | MNL H-LP Ур. | 7,5 | Цепи нет (автомобили с галогенными фарами ближнего света) |
| 33 | EFI-MAIN NO.1 | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 34 | УМНАЯ | 5 | Система смарт-ключей |
| 35 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 36 | АБС №2 | 7,5 | Тормозная система с электронным управлением |
| 37 | EFI NO.1 | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 38 | EFI-MAIN NO.2 | 20 | Датчик A/F |
| 39 | AM2 | 7,5 | Гибридная система |
| 40 | РАДИО-Б | 20 | Аудиосистема, навигационная система |
| 41 | DOME | 7,5 | Освещение туалетного столика, внутреннее освещение, личное освещение, освещение багажника, подсветка дверей, система входа с подсветкой, окружающее освещение |
| 42 | ЭБУ-Б №1 | 10 | Система смарт-ключей, датчики и счетчики, датчик рулевого управления, система кондиционирования воздуха, наружное зеркало заднего вида, передние сиденья с электроприводом, мультиплексная система связи, система запуска |

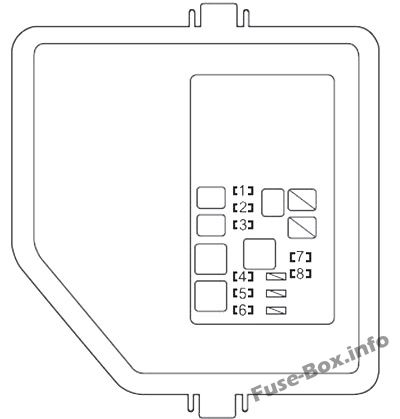

Дополнительный блок предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | ПМ IGCT | 7.5 | Гибридная система, трансмиссия с электронным управлением |
| 2 | БАТТ ВЛ ССР | 10 | Гибридная система |
| 3 | INV | 7.5 | Гибридная система |
| 4 | постоянный/постоянный ток IGCT | 10 | Гибридная система |
| 5 | ИНВ В/ПМП RLY | 7.5 | Гибридная система |
| 6 | БАТТ ВЕНТИЛЯТОР | 7.5 | Вентилятор охлаждения аккумулятора |
| 7 | ИНВ В/ПМП | 15 | Гибридная система |
| 8 | IGCT-MAIN | 25 | постоянный/постоянный ток IGCT, INV, БАТТ ВЛ ССР, ПМ IGCT, ИНВ В/ПМП RLY, БАТТ ВЕНТИЛЯТОР |
