Предохранители и реле Toyota Avensis (T25/T250, 2003-2009)

Схемы относятся к указанным годам и вариантам Toyota Avensis (T25/T250, 2003-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Тойота Авенсис 2003-2009 гг.

Расположение предохранителей Тойота Авенсис 2003-2009 гг.

Предохранители прикуривателя (розетки) в Toyota Avensis Это предохранители №9 «CIG» (прикуриватель) и №16 «P/точка» (розетка) в блоке предохранителей №1 приборной панели.

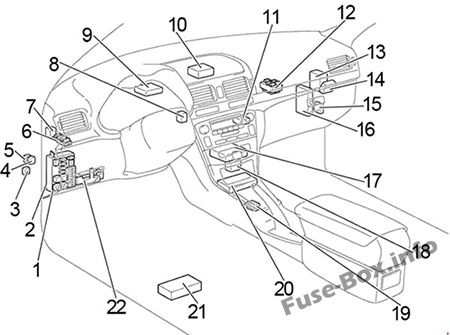

Обзор салона

Автомобили с левым рулемОбзор салона

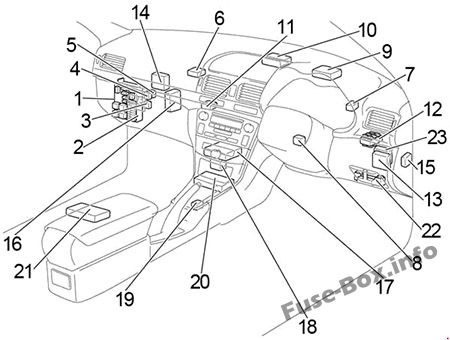

Автомобили с правым рулемОбзор салона

  1. Блок предохранителей
  2. Реле интеграции
  3. Реле размыкания цепи
  4. Реле задних противотуманных фар
  5. Реле обогревателя заднего стекла
  6. Релейная коробка
  7. Реле указателя поворота
  8. Усилитель транспондерного ключа
  9. ЭБУ ЭБУ
  10. Компьютер с транспондерным ключом
  11. Антенный усилитель
  12. Соединительный блок
  13. Реле стеклоочистителя
  14. Приемник управления дверью
  15. ЭБУ управления уровнем света фар
  16. Двигатель и ЭБУ ECT (A/T)
    ЭБУ двигателя (М/Т)
  17. Блок управления кондиционером
  18. Дополнительный разъем (ЭБУ навигации)
  19. ЭБУ управления блокировкой переключения передач
  20. Датчик подушки безопасности в сборе
  21. ЭБУ навигации
  22. Дополнительный блок предохранителей
  23. RHD:Блок управления системой защиты от кражи

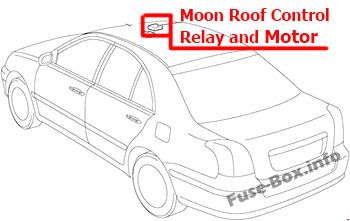

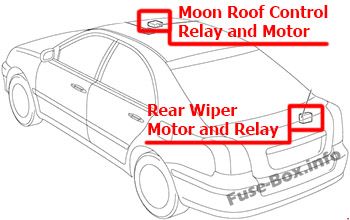

СеданОбзор салона

Поднять назадОбзор салона

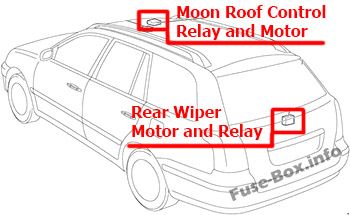

фургонОбзор салона

Блоки предохранителей в салоне

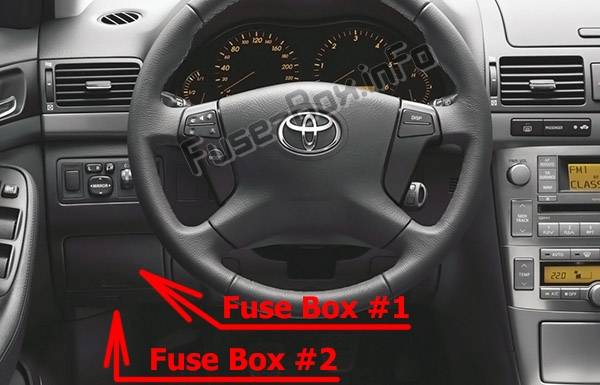

Расположение блока предохранителей

Блок предохранителей расположен с левой стороны панели приборов, за крышкой.
Дополнительный блок предохранителей находится под панелью приборов со стороны водителя, под крышкой.Расположение блока предохранителей

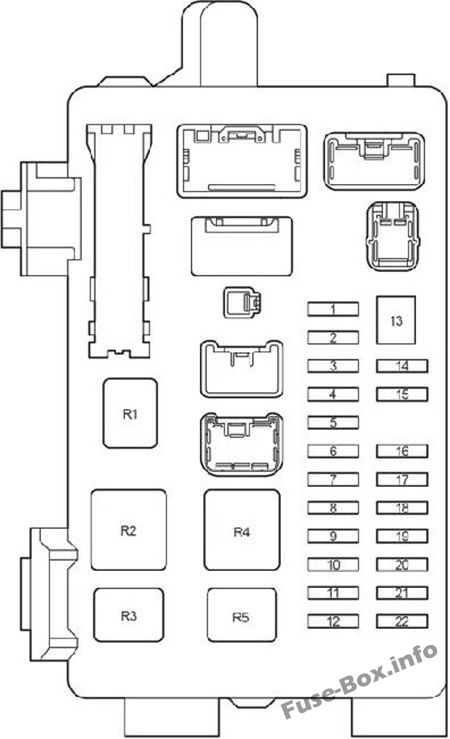

Схема блока предохранителей №1

Схема блока предохранителей №1

Назначение предохранителей в блоке предохранителей в салоне
№NameAmpСхема
1IGN10Система подушек безопасности SRS, датчики и счетчики, система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
2S/КРЫША20Раздвижная крыша
3РР противотуманные фары7.5Задний противотуманный фонарь
4противотуманные фары15Передняя противотуманная фара, индикатор
5AMI25Система запуска, предохранители "CIG", "РАД №1"
6ПАНЕЛЬ7.5Подсветка комбинации приборов, подсветка приборной панели, коробка передач с электронным управлением, мультиинформационный дисплей, подсветка перчаточного ящика, подсветка консольного ящика, очиститель фар, передний противотуманный фонарь, система парковки TOYOTA sssist
7РР НЗП20Задний дворник и омыватель
8ДАТЧИК27.5Фонарь заднего хода, система регулировки угла наклона фар, сигнал поворота и аварийная световая сигнализация
9CIG15Зажигалка
10HTR10Подогрев сидений, система кондиционирования
11---
12РАД №17.5Аудиосистема, мультиинформационный дисплей, зеркала заднего вида с электроприводом, датчики и счетчики, розетка
13СИЛОВОЕ СИДЕНЬЕ30Сиденье с электроприводом
14TAIL10Задние фонари, габаритные огни, подсветка номерного знака, подсветка багажника, система автоматического управления светом, передняя противотуманная фара, задняя противотуманная фара, комбинация приборов
15OBD27.5Бортовая система диагностики
16P/точка15Розетка
17DOOR25Система дверных замков с электроприводом
18WIP25Передний стеклоочиститель и омыватель, очиститель фар
19ЭБУ-ИГ7.5Электровентиляторы охлаждения, система зарядки, ABS, система курсовой устойчивости, электроусилитель руля
20S-HTR20Подогрев сидений
21ДАТЧИК 110Подсветка переключателя, мультиинформационный дисплей, интегрированное реле, приборная панель и счетчики, система управления блокировкой переключения передач, трансмиссия с электронным управлением, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, стеклоочистители, стояночный тормоз
22STOP15Стоп-сигнал, система управления блокировкой переключения передач, ABS, высокий стоп-сигнал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
Реле
R1--
R2HTRОбогреватель
R3СЕАТ ХТРПодогрев сиденья
R4IG1Зажигание
R5TAILЗадний свет

Схема блока предохранителей №2

Схема блока предохранителей №2

Назначение предохранителей в дополнительном блоке предохранителей
№NameAmpСхема
1---
2П-РР П/В20Электростеклоподъемник
3П-ФР П/В20Электростеклоподъемник
4D-RR P/W20Электростеклоподъемник
5D-FR P/W20Электростеклоподъемник
6ЭБУ-Б 17.5Многорежимная механическая коробка передач
7ТОПЛИВО ОПН10Лючок топливного бака
8FR ДИК20Антиобледенитель лобового стекла, предохранитель "МИР ФИТР"
9---
10DEF I/UP7.5Система кондиционирования воздуха
11ST7.5Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, многоточечный информационный дисплей, система запуска
12МИР ХТР10Обогрев наружных зеркал заднего вида
13РАД №215Аудиосистема, мультиинформационный дисплей
14DOME7.5Освещение салона, личное освещение, освещение ног, освещение дверей, освещение багажника, освещение туалетного столика
15ЭБУ-Б 27.5Система кондиционирования воздуха, беспроводное управление дверным замком
16СИЛОВОЕ СИДЕНЬЕ30Сиденье с электроприводом

Релейная коробка

Автомобили с левым рулемРелейная коробка

Автомобили с правым рулемРелейная коробка

№Реле
R1Антиобледенитель лобового стекла (FR DEICER)
R2Розетка питания (P/точка)
R3Передняя противотуманная фара (противотуманные фары)
R4Стартер (СТ)

Обзор моторного отсека

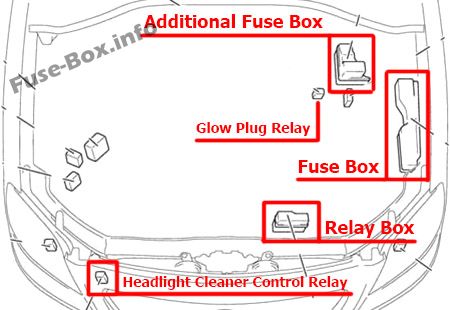

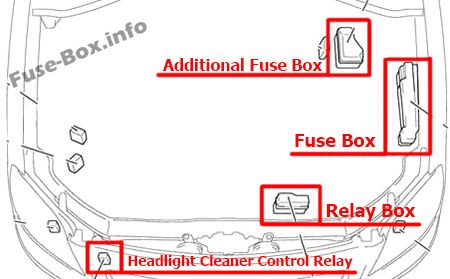

1AZ-ФСЕ, 1AZ-ФЕ, 1ZZ-ФЕ, 3ZZ-ФЕОбзор моторного отсека

1CD-ФТВОбзор моторного отсека

Блок предохранителей в моторном отсеке

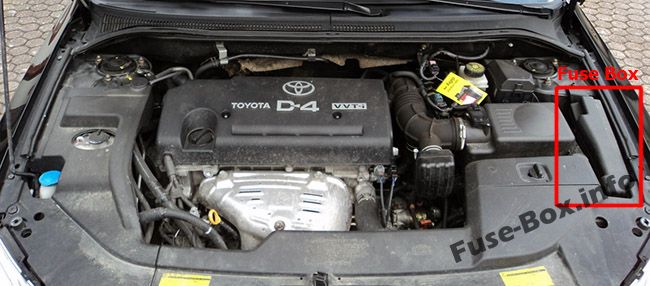

Расположение блока предохранителей

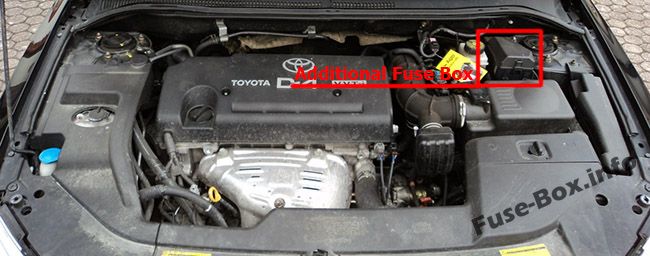

Расположение блока предохранителей

Расположение блока предохранителей

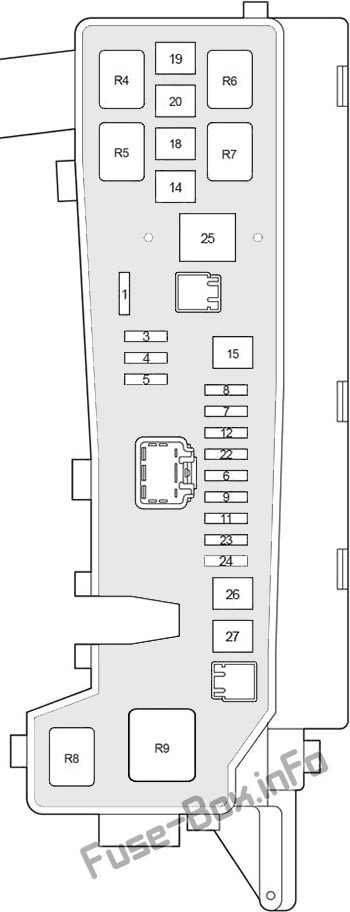

Схема блока предохранителей

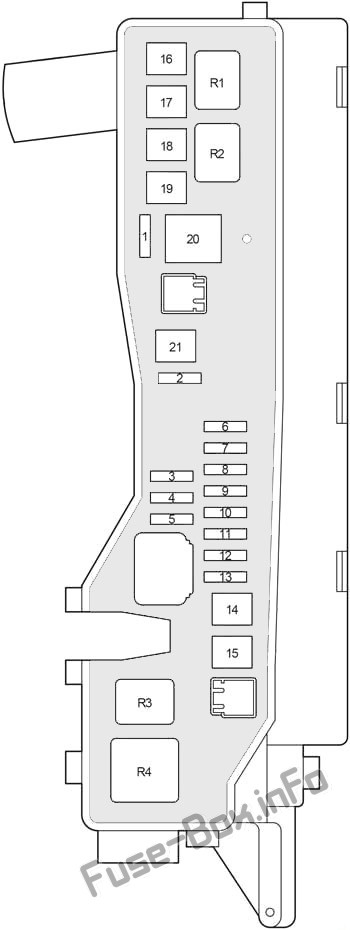

1AZ-ФСЕ, 1AZ-ФЕ, 1ZZ-ФЕ, 3ZZ-ФЕСхема блока предохранителей

1CD-ФТВСхема блока предохранителей

Назначение предохранителей и реле в блоке предохранителей моторного отсека
№NameAmpСхема
1---
2VSC251CD-ФТВ: АБС, VSC
2ABS251CD-ФТВ: АБС
3---
4---
5---
6АЛЬТ-С7.5Система зарядки
7DCC30Предохранители "ЭБУ-Б №2", "КУПОЛ", "РАД №2"
8AM230Система запуска, предохранители "ST", "IGN"
9ОПАСНОСТЬ10Сигнал поворота и аварийная сигнализация
10F-HTR251CD-ФТВ: Подогреватель топлива
11HORN15Horn
12EFI20Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "EFI NO.1", "EFI NO.2"
13PWR HTR251CD-ФТВ: Электрический обогреватель
14RR DEF30Обогрев заднего стекла
15MAIN40Очиститель фар, фара, предохранители "H-LP HI LH", "H-LP HI RH", "H-LP левый", "H-LP правая"
16АМ1 №1501CD-ФТВ: "ACC", "CIG", "РАД №1", "ECU-B NO.1", "FL P/W", "FR P/W", "RL P/W", " РР П/В"
17H/CLN30Очиститель фар
18HTR40Кондиционер, обогреватель
19CDS30Электрический вентилятор охлаждения
20RDI401CD-ФТВ, 1ZZ-FE, 3ZZ-FE: Электровентилятор охлаждения
20RDI301AZ-FE, 1AZ-FSE: Электровентилятор охлаждения
21VSC501CD-ФТВ: АБС, VSC
21ABS401CD-ФТВ: АБС
22IG2151AZ-ФСЕ, 1AZ-ФЕ, 1ZZ-ФЕ, 3ZZ-ФЕ: Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
23ДРОССЕЛЬ101AZ-ФСЕ, 1AZ-ФЕ, 1ZZ-ФЕ, 3ZZ-ФЕ: Электронная система управления дроссельной заслонкой
23ETCS101AZ-ФСЕ, 1AZ-ФЕ, 1ZZ-ФЕ, 3ZZ-ФЕ: Электронная система управления дроссельной заслонкой
24A/F201AZ-FSE, 1AZ-FE: Датчик состава топливовоздушной смеси
25--1AZ-ФСЕ, 1AZ-ФЕ, 1ZZ-ФЕ, 3ZZ-ФЕ: -
26--1AZ-ФСЕ, 1AZ-ФЕ, 1ZZ-ФЕ, 3ZZ-ФЕ: -
27ЭМ ПС501ZZ-FE, 3ZZ-FE: Рулевое управление с электроусилителем
Реле
R1ЭФИ ГЛАВНАЯ1CD-ФТВ: Блок управления двигателем
R2EDU1CD-ФТВ: Блок управления двигателем
R3FAN NO.31CD-ФТВ: Электрический вентилятор охлаждения
R4FAN NO.1Электрический вентилятор охлаждения
R5FAN NO.21AZ-ФСЕ, 1AZ-ФЕ, 1ZZ-ФЕ, 3ZZ-ФЕ: Электровентилятор охлаждения
R6-1AZ-FSE/ 1AZ-FE, 1ZZ-FE, 3ZZ-FE: -
R7FAN NO.31AZ-ФСЕ, 1AZ-ФЕ, 1ZZ-ФЕ, 3ZZ-ФЕ: Электровентилятор охлаждения
R8-1AZ-FSE/ 1AZ-FE, 1ZZ-FE, 3ZZ-FE: -
R9ЭМ ПС1ZZ-FE, 3ZZ-FE: Рулевое управление с электроусилителем

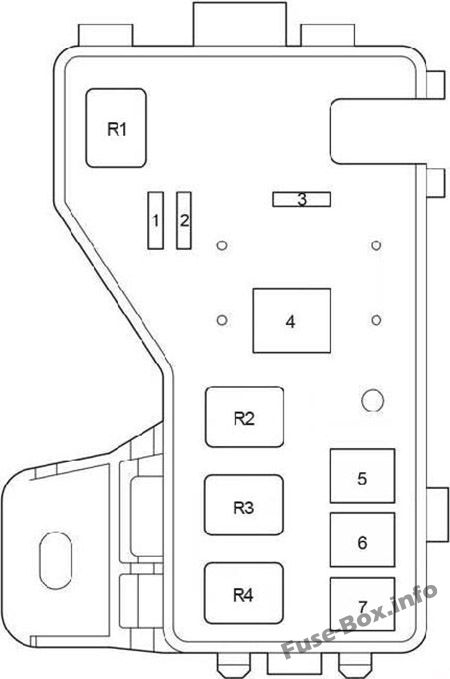

Дополнительный блок предохранителей

(1AZ-ФСЕ, 1AZ-ФЕ, 1ZZ-ФЕ, 3ZZ-ФЕ)Дополнительный блок предохранителей

Дополнительный блок предохранителей в моторном отсеке (1AZ-ФСЕ, 1AZ-ФЕ, 1ZZ-ФЕ, 3ZZ-ФЕ)
№NameAmpСхема
1EFI NO.110Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
2EFI NO.27.5Система контроля выбросов
3VSC25АБС, ВСК
3ABS25ABS
4ALT1001ZZ-FE, 3ZZ-FE: "AM1 №1", "H-LP CLN", "ABS" (25А), "VSC" (25А), "ABS" (40А), "VSC" (50 А) , "CDS", "RDI", "HTR", "RR DEF", "РР противотуманные фары", "противотуманные фары", "AM1", "ДВЕРЬ", "СТОП", "OBD2", "S/КРЫША", "СИЛОВОЕ СИДЕНЬЕ", "P/точка", "TAIL", "ПАНЕЛЬ", "РР НЗП", "ЭБУ-ИГ", "WIP", "ДАТЧИК2", "GAUGEl", "HTR", "S-HTR предохранители
4ALT1201AZ-FSE, 1AZ-FE: "AM1 №1", "H-LP CLN", "ABS" (25А), "VSC" (25А), "ABS" (40А), "VSC" (50 А) , "CDS", "RDI", "HTR", "RR DEF", "РР противотуманные фары", "противотуманные фары", "AM1", "ДВЕРЬ", "СТОП", "OBD2", "S/КРЫША", "СИЛОВОЕ СИДЕНЬЕ", "P/точка", "TAIL", "ПАНЕЛЬ", "РР НЗП", "ЭБУ-ИГ", "WIP", "ДАТЧИК2", "GAUGEl", "HTR", "S-HTR предохранители
5VSC50АБС, ВСК
5ABS40ABS
6АМ1 №150"СИЛОВОЕ СИДЕНЬЕ", "FR ДИК", "ТОПЛИВО ОПН", "ЭБУ-Б 1", П-РР П/В", "П-ФР П/В", "D-RR P/W", "D -FR P/W" предохранители
7H-LP CLN30Очиститель фар
Реле
R1INJИнжектор
R2EFIБлок управления двигателем
R3IG2Зажигание
R4A/FДатчик состава топливовоздушной смеси

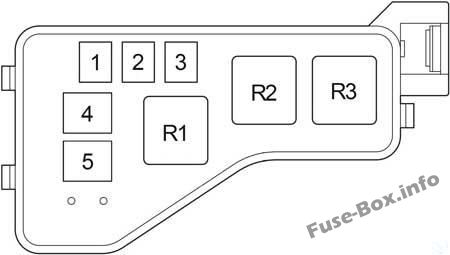

1CD-ФТВДополнительный блок предохранителей

Дополнительный блок предохранителей в моторном отсеке (1CD-ФТВ)
№NameAmpСхема
1---
2HTR250Электрический нагреватель
3HTR150Электрический нагреватель
4GLOW80Свеча накаливания
5ALT140Реле IG1, реле TAIL, реле СЕАТ ХТР, "H-LP CLN", "АМ1 №1", "RDI", "CDS", "VSC" (50A), "VSC" (25A), "ABS" ( 40A), "ABS" (25A), "H/CLN", "RR DEF", "GLOW", "HTR №1", "HTR №2", "RFG HTR", "AM1 №2" , предохранители "РР противотуманные фары", "S/КРЫША", "STOP", "P/точка", "противотуманные фары", "OBD2", "DOOR"
Реле
R1--
R2HTR2Электрический нагреватель
R3HTR1Электрический нагреватель

Релейная коробка

Релейная коробка

Блок реле моторного отсека
№NameAmpСхема
1H-LP HI LH10Левая фара (дальний свет)
2H-LP HI RH10Правая фара (дальний свет), приборная панель и счетчики
3H-LP левый15Левая фара (ближний свет)
4H-LP правая15Правая фара (ближний свет)
Реле
R1HORNHorn
R2F-HTRПодогреватель топлива
R3H-LPФара
R4DIMДиммер
R5FAN NO.2Электрический вентилятор охлаждения
