Предохранители и реле Toyota Avensis (T27/T270, 2009-2018)
Схемы относятся к указанным годам и вариантам Toyota Avensis (T27/T270, 2009-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Avensis 2009-2018 гг.
Предохранители прикуривателя (розетки) в Toyota Avensis являются предохранители № 4 «АСС-Б» (предохранители CIG, «ACC»), № 23 «ACC» (розетка) и № 24 «CIG» (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Обзор салона

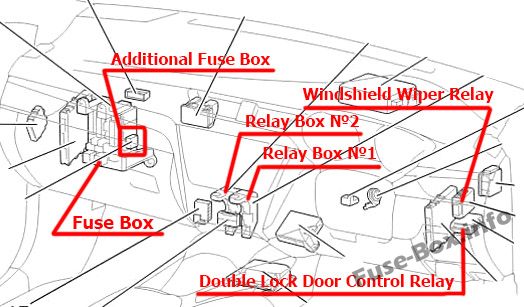

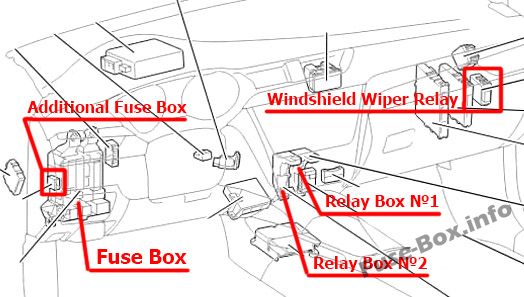

Обзор салона
Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей в салоне
Расположение блока предохранителей

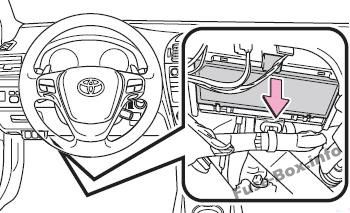

Блок предохранителей находится под панелью приборов, под крышкой.

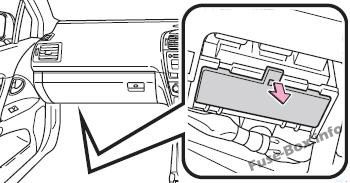

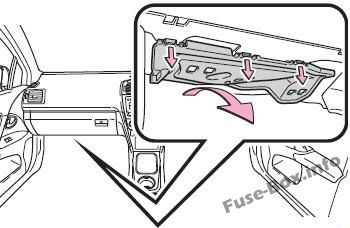

Автомобили с левым рулем

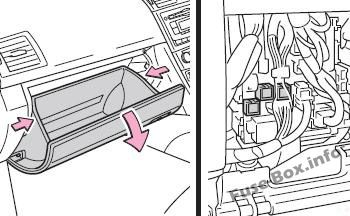

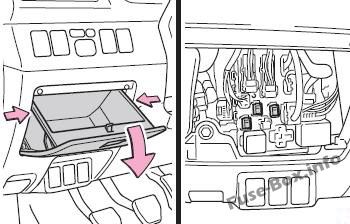

Автомобили с правым рулем

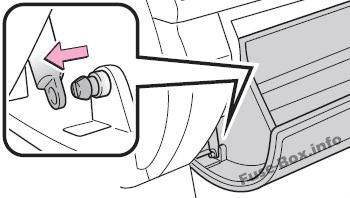

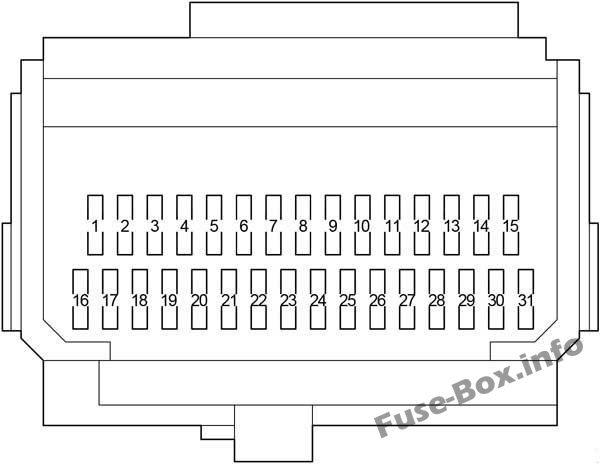

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | AM1 | 7.5 | Система запуска, "ACC", "CIG", "ЭБУ-ИГ №2", "HTR-IG", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ", "ШАЙБА", "ЭБУ-ИГ №1", "ECU -IG NO.3", предохранители "СЕАТ ХТР" |
| 2 | противотуманные фары | 15 | До февраля 2013 г., с мая 2015 г.: Передние противотуманные фары. |
| 2 | противотуманные фары | 7.5 | Февраль 2013 г. - май 2015 г.: передние противотуманные фары. |
| 3 | DRL | 7.5 | Система дневных ходовых огней |
| 4 | АСС-Б | 25 | Предохранители "CIG", "ACC" |
| 5 | DOOR | 25 | Система дверных замков с электроприводом |
| 6 | - | - | - |
| 7 | STOP | 10 | Стоп-сигналы, высокий стоп-сигнал, антиблокировочная система тормозов, VSC, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, автоматическая коробка передач, система блокировки переключения передач, система запуска |
| 8 | OBD | 7.5 | Бортовая система диагностики |
| 9 | ЭБУ-ИГ №2 | 10 | Фонари заднего хода, система зарядки, аварийные мигалки, обогрев заднего стекла, индикатор "PASSENGER AIRBAG", система кондиционирования воздуха, AFS, монитор заднего вида, датчик помощи при парковке Toyota |
| 10 | ЭБУ-ИГ №1 | 10 | Главный ЭБУ кузова, интеллектуальная система входа и запуска, электрический вентилятор (вентиляторы) охлаждения, система блокировки переключения передач, шторка панорамной крыши, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, антиблокировочная тормозная система, датчик рулевого управления, датчик скорости рыскания и датчик ускорения, VSC , очиститель фар, система предаварийной безопасности, LKA, система поддержки водителя |
| 11 | ШАЙБА | 15 | Омыватели ветрового стекла, омыватель заднего стекла |
| 12 | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15 | Стеклоочиститель заднего стекла |
| 13 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30 | Стеклоочистители, дворники с датчиком дождя |
| 14 | HTR-IG | 10 | Система кондиционирования воздуха |
| 15 | СЕАТ ХТР | 15 | До мая 2015 г.: подогрев сидений. |
| 15 | СЕАТ ХТР | 20 | С мая 2015 г.: Подогрев сидений. |
| 16 | МЕТР | 7.5 | Манометры и счетчики |
| 17 | IGN | 7.5 | Система блокировки руля, система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, автоматическая коробка передач, система запуска |
| 18 | РР противотуманные фары | 7.5 | Задний противотуманный фонарь |
| 19 | - | - | - |
| 20 | ТИ&ТЕ | 30 | Телескопический руль Tilt St. |
| 21 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида |
| 22 | - | - | - |
| 23 | ACC | 7.5 | Наружные зеркала заднего вида, система блокировки переключения передач, аудиосистема, главный ЭБУ кузова, розетка |
| 24 | CIG | 15 | Зажигалка |
| 25 | ОТТЕНОК | 20 | Тент на панорамную крышу |
| 26 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники (заднее правое) |
| 27 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники (задний левый) |
| 28 | P ПЕРЕДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники (пассажирская сторона) |
| 29 | ЭБУ-ИГ №3 | 10 | Датчик помощи при парковке Toyota, AFS, антиобледенитель стеклоочистителя, электрический стояночный тормоз, предаварийный ремень безопасности, подрулевой переключатель, наклон и телескопическое рулевое управление, электроусилитель руля |
| 30 | ПАНЕЛЬ | 7.5 | Подсветка переключателей, подсветка комбинации приборов, подсветка перчаточного ящика, переключатели рулевого управления, главный ЭБУ кузова |
| 31 | TAIL | 10 | Передние габаритные огни, задние фонари, подсветка номерного знака, задний противотуманный фонарь, передние противотуманные фонари, ручка регулировки положения фар, подсветка приборной панели, переключатель системы кондиционирования, аудиосистема, подсветка рычага переключения передач Multidrive или АКПП, подсветка перчаточного ящика, ручная подушка безопасности система включения-выключения, аварийные мигалки, прикуриватель, переключатель "AFS OFF", переключатель ограничителя скорости, переключатель электрического стояночного тормоза, переключатель рулевого управления, переключатель VSC OFF, переключатель датчика системы помощи при парковке Toyota, переключатель "LKA", переключатель обогрева сидений, " Переключатель SPORT, переключатели наружных зеркал заднего вида, переключатель открывания лючка бензобака |
Автомобили с левым рулем
Автомобили с правым рулем
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | СИЛА | 30 | Электрические стеклоподъемники (со стороны водителя) |
| 2 | DEF | 40 | Обогрев заднего стекла, предохранитель "МИР ХТР" |
| 3 | СИДЕНЬЕ ПРАВ. | 30 | Сиденье с электроприводом, поясничная поддержка |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | - | ||
| R3 | LHD (до мая 2015 г.): мигалка указателя поворота |

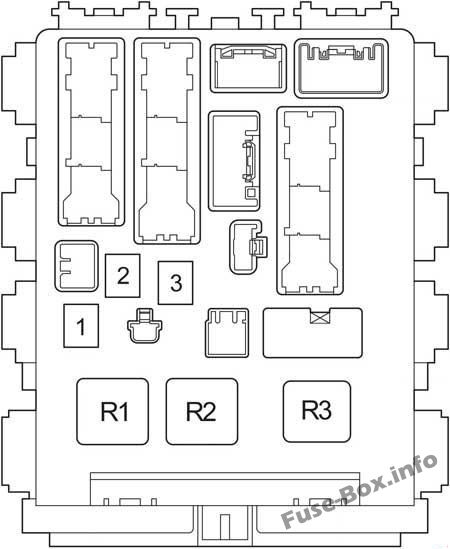

Дополнительный блок предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | СТЕКЛООЧИСТИТЕЛЬ №2 | 7.5 | Система зарядки, ЭБУ системы поддержки водителя |
| 2 | - | - | - |
Релейный блок №1
| № | Реле |
|---|---|
| R1 | До июня. 2010: Передняя противотуманная фара (ДЛЯ ПРОТИВОТУМАННЫХ) С октября 2016 г.: Внутреннее освещение (DOME CUT) |
| R2 | - |
| R3 | До ноября 2011 г.: Панель С ноября 2011 г.: Система дневных ходовых огней (DRL). |
| R4 | Розетка (ACC SOCKET) |
Релейный блок №2
| № | Реле |
|---|---|
| R1 | Стартер (СТ) |
| R2 | Задний противотуманный фонарь (РР противотуманные фары) |
| R3 | Аксессуар (ACC) |
| R4 | Июнь. 2010 - Май 2015: Передние противотуманные фары (ДЛЯ ПРОТИВОТУМАННЫХ) С октября 2016 г.: Антиобледенитель стеклоочистителей (FR DEICEER) |
Обзор моторного отсека

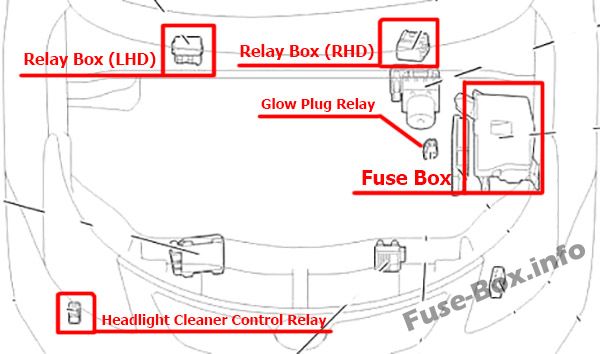

Обзор моторного отсека
Блок предохранителей в моторном отсеке

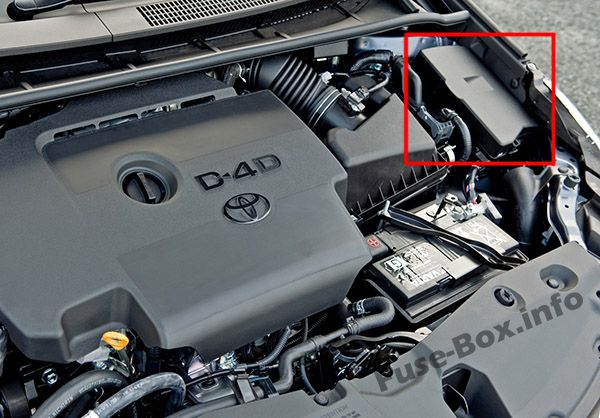

Расположение блока предохранителей

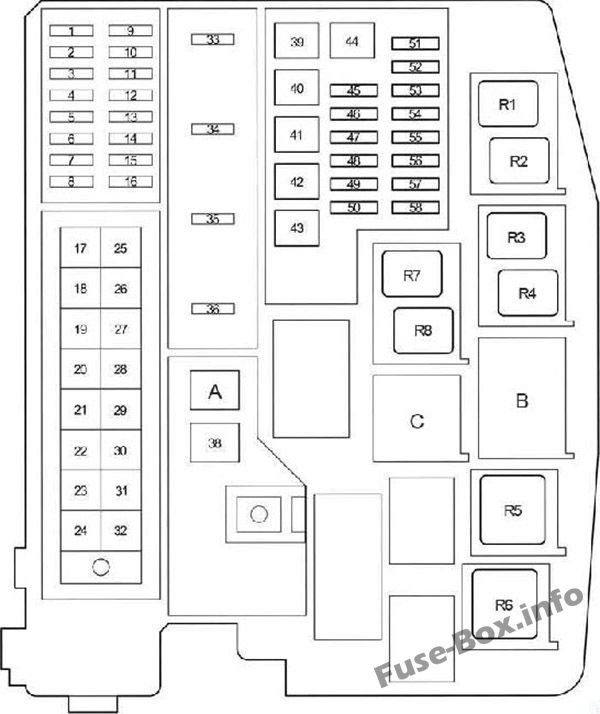

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | DOME | 10 | Освещение багажника/багажного отделения, освещение туалетного столика, плафон освещения передних дверей, личное освещение/освещение салона, личное освещение, подсветка ног |
| 2 | РАД №1 | 20 | Февраль 2014 г. - май 2015 г.: аудиосистема. С мая 2015 г.: Аудиосистема. |
| 2 | РАД №1 | 15 | До февраля 2014 г.: аудиосистема. |
| 3 | ЭБУ-Б | 10 | Датчики и счетчики, главный ЭБУ кузова, датчик рулевого управления, беспроводной пульт дистанционного управления, интеллектуальная система входа и запуска, наклон и телескопическое рулевое управление. |
| 4 | DCC | - | - |
| 5 | ЭБУ-Б2 | 10 | Интеллектуальная система входа и запуска, система кондиционирования воздуха, электрические стеклоподъемники, сиденье с электроприводом |
| 6 | ЭФИ ГЛАВНАЯ NO.2 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | ДВЕРЬ №2 | 25 | До мая 2015 г.: система дверных замков с электроприводом. |
| 7 | ЭБУ КУЗОВА | 7.5 | С мая 2015 г.: Мультиплексная система связи. |
| 8 | AMP | 30 | Аудио система |
| 9 | - | - | - |
| 10 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки руля |
| 11 | A/F | 20 | До мая 2015 г.: Выхлопная система. С мая 2015 года: - |
| 12 | AM2 | 30 | Система запуска |
| 13 | - | - | - |
| 14 | ПОВОРОТ-HAZ | 10 | Указатели поворота, аварийные мигалки |
| 15 | АЛЬТ-С | 7.5 | До мая 2015 г.: система зарядки С мая 2015 года: - |
| 16 | AM2 NO.2 | 7.5 | Система запуска |
| 17 | HTR | 50 | До мая 2015 г.: система кондиционирования воздуха. С мая 2015 года: - |
| 18 | АБС №1 | 50 | АБС, ВСК |
| 19 | КДС ВЕНТИЛЯТОР | 30 | Электрический вентилятор охлаждения |
| 20 | ВЕНТИЛЯТОР РДИ | 40 | Электрический вентилятор охлаждения |
| 21 | H-LP CLN | 30 | Очиститель фар |
| 22 | IP/JB | 120 | С мая 2015 г.: "БЛОК-ИГ №2", "HTR-ИГ", "СТЕКЛООЧИСТИТЕЛЬ", "ДВИГАТЕЛЬ ЗАДН.", "ШАЙБА", "БЛУ-ИГ №1", "БЛУ-ИГ №3", "СЕАТ ХТР", "AM1", "ДВЕРЬ", "СТОП", "ПЕРЕДНЯЯ ДВЕРЬ", "ПИТАНИЕ", "ЗАДНЯЯ ДВЕРЬ", "ПРАВАЯ ДВЕРЬ", "OBD", "АСС-Б", "РР противотуманные фары" , предохранители "противотуманные фары", "DEF", "TAIL", "SUNROOF", "DRL" |
| 23 | - | - | - |
| 24 | - | - | - |
| 25 | - | - | - |
| 26 | ГЛАВНАЯ | 50 | Предохранители "H-LP LH LO", "H-LP RH LO", "H-LP LH HI", "H-LP RH HI" |
| 27 | P/I | 50 | Предохранители "ЭФИ ГЛАВНАЯ", "HORN", "IG2", "EDU" |
| 28 | ЭФИ ГЛАВНАЯ | 50 | До мая 2015 г.: система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители «EFI NO.1», «EFI NO.2». |
| 28 | ТОПЛИВО HTR | 50 | С мая 2015 г.: Подогреватель топлива. |
| 29 | P-СИСТЕМА | 30 | До мая 2015 г.: система VALVEMATIC |
| 29 | EPKB | 50 | С мая 2015 г.: Электрический стояночный тормоз. |
| 30 | GLOW | 80 | До мая 2015 г.: Система накаливания двигателя. |
| 30 | EPS | 80 | С мая 2015: Электроусилитель руля. |
| 31 | EPS | 80 | До мая 2015 г.: электроусилитель руля. |
| 31 | GLOW | 80 | С мая 2015: Система накаливания двигателя. |
| 32 | ALT | 140 | До мая 2015 года: «ВЕНТИЛЯТОР РДИ», «КДС ВЕНТИЛЯТОР», «H-LP CLN», «СИДЕНЬЕ ПРАВ.», «ТОПЛИВО ОПН», «ABS № 1», «ABS № 2», «FR DEICEER». , "PSB", "HTR", "СТВ ХТР", "ВЫХОД ЭЛЕКТРОПИТАНИЯ", "HTR SUB №1", "HTR SUB №2", "HTR SUB №3", "ЭБУ-ИГ №2 ", "HTR-IG", "СТЕКЛОТЕЧИТЕЛЬ", "СТЕКЛООЧИСТИТЕЛЬ ЗАДН.", "ОМЫВАТЕЛЬ", "БЛОК УПРАВЛЕНИЯ ЗАГЛУШКАМИ №1", "ЭБУ-ИГ №3", "СИДЕНЬЕ HTR", "АМ1", "ДВЕРЬ ", "STOP", "P ПЕРЕДНЯЯ ДВЕРЬ", "СИЛА", "ЗАДНЯЯ ДВЕРЬ", "ЗАДНЯЯ ДВЕРЬ", "OBD", "АСС-Б", "РР противотуманные фары", "противотуманные фары", "TI &TE" , предохранители "ОТТЕНОК", "СИДЕНЬЕ ПРАВ.", "DEF", "TAIL", "DRL" |
| 32 | ALT | 120 | До мая 2015 года: «ВЕНТИЛЯТОР РДИ», «КДС ВЕНТИЛЯТОР», «H-LP CLN», «СИДЕНЬЕ ПРАВ.», «ТОПЛИВО ОПН», «ABS № 1», «ABS № 2», «FR DEICEER». , "PSB", "HTR", "СТВ ХТР", "ВЫХОД ЭЛЕКТРОПИТАНИЯ", "HTR SUB №1", "HTR SUB №2", "HTR SUB №3", "ЭБУ-ИГ №2 ", "HTR-IG", "СТЕКЛОТЕЧИТЕЛЬ", "СТЕКЛООЧИСТИТЕЛЬ ЗАДН.", "ОМЫВАТЕЛЬ", "БЛОК УПРАВЛЕНИЯ ЗАГЛУШКАМИ №1", "ЭБУ-ИГ №3", "СИДЕНЬЕ HTR", "АМ1", "ДВЕРЬ ", "STOP", "P ПЕРЕДНЯЯ ДВЕРЬ", "СИЛА", "ЗАДНЯЯ ДВЕРЬ", "ЗАДНЯЯ ДВЕРЬ", "OBD", "АСС-Б", "РР противотуманные фары", "противотуманные фары", "TI &TE" , предохранители "ОТТЕНОК", "СИДЕНЬЕ ПРАВ.", "DEF", "TAIL", "DRL" |
| 32 | - | - | С мая 2015 года: - |
| 33 | IG2 | 15 | До мая 2015 г.: предохранители «IGN», «МЕТР». |
| 33 | ТОПЛИВНЫЙ НАСОС | 30 | С мая 2015: Топливный насос |
| 34 | HORN | 15 | Horn |
| 35 | ЭФИ ГЛАВНАЯ | 30 | До ноября 2011 г.: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители «EFI NO.1», «EFI NO.2». |
| 35 | ТОПЛИВО ОПН | 10 | С ноября 2011: Устройство открывания лючка бензобака. |
| 36 | EDU | 20 | До мая 2015 г.: система распределенного впрыска топлива/система последовательного распределенного впрыска топлива. |
| 36 | IGT/INJ | 15 | До мая 2015 г.: система распределенного впрыска топлива/система последовательного распределенного впрыска топлива. |
| 36 | IG2 | 15 | С мая 2015: предохранители "IGN", "МЕТР". |
| 37 | - | - | До мая 2015 г.: - |
| 37 | ЭФИ ГЛАВНАЯ | 50 | С мая 2015: предохранители "EFI №1", "EFI №2", "EFI №4". |
| 38 | Э-ПКБ | 30 | До мая 2015 г.: электрический стояночный тормоз. |
| 38 | BBC | 40 | С мая 2015 г.: система «стоп-старт». |
| 39 | HTR SUB №3 | 30 | До мая 2015 г.: Электрический обогреватель. |
| 40 | - | - | - |
| 41 | HTR SUB №2 | 30 | До мая 2015 г.: Электрический обогреватель. |
| 42 | HTR | 50 | С мая 2015 г.: Система кондиционирования воздуха. |
| 44 | СИДЕНЬЕ ПРАВ. | 30 | Сиденье с электроприводом, поясничная поддержка |
| 45 | СТВ ХТР | 25 | Электрический нагреватель |
| 46 | АБС №2 | 30 | АБС, ВСК |
| 47 | FR DEICEER | 20 | Антиобледенитель стеклоочистителя |
| 48 | ТОПЛИВО ОПН | 10 | До мая 2015 г.: Устройство открывания лючка топливного бака. С мая 2015 года: - |
| 49 | PSB | 30 | До мая 2015 г.: ремень безопасности перед столкновением. С мая 2015 года: - |
| 50 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 51 | H-LP LH LO | 10 | До мая 2015 г.: кроме HID: левая фара (ближний свет) С мая 2015: Левая фара (ближний свет) |
| 51 | H-LP LH LO | 15 | До мая 2015 г.: HID: левая фара (ближний свет) |
| 52 | H-LP RH LO | 10 | До мая 2015 г.: кроме HID: правая фара (ближний свет) С мая 2015: Правая фара (ближний свет) |
| 52 | H-LP RH LO | 15 | До мая 2015 г.: HID: правая фара (ближний свет) |
| 53 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 54 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 55 | EFI NO.1 | 10 | До мая 2015 года: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, расходомер воздуха, выхлопная система. |
| 55 | EFI NO.1 | 7.5 | С мая 2015 г.: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, расходомер воздуха, система выпуска отработавших газов. |
| 56 | EFI NO.2 | 10 | До мая 2015 г.: система впуска воздуха, расходомер воздуха, выхлопная система. |
| 56 | EFI NO.2 | 15 | С мая 2015: Система впуска воздуха, расходомер воздуха, выхлопная система. |
| 57 | IG2 NO.2 | 7.5 | До мая 2015 г.: система запуска С мая 2015 года: - |
| 58 | EFI NO.3 | 7.5 | До ноября 2011 г.: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива. |
| 58 | EFI NO.4 | 30 | С ноября 2011: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "EFI NO.1", "EFI NO.2". |
| 58 | EFI NO.4 | 20 | С мая 2015: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "EFI NO.1", "EFI NO.2" |
| 59 | CDS ЭФИ | 5 | С мая 2015: Электровентилятор охлаждения. |
| 60 | EFI NO.3 | 7.5 | С ноября 2011: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива. |
| 60 | РДИ ЭФИ | 5 | С мая 2015: Электровентилятор охлаждения. |
| Реле | |||
| R1 | До ноября 2013 г.: антиобледенитель стеклоочистителя / стоп-сигнал (FR DEICEER/BRAKE LP) С ноября 2013 г.: Электрический вентилятор системы охлаждения (ВЕНТИЛЯТОР № 2) | ||
| R2 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3) | ||
| R3 | До мая 2015 г.: Датчик состава топливовоздушной смеси (A/F) С мая 2015: Левое реле передней противотуманной фары. | ||
| R4 | До мая 2015 г.: Внутреннее освещение (DOME CUT) С мая 2015: Реле противотуманные фары RH | ||
| R5 | Блок управления двигателем (ЭФИ ГЛАВНАЯ) | ||
| R6 | Фара (H-LP) | ||
| R7 | До ноября 2013 г.: Электрический вентилятор системы охлаждения (ВЕНТИЛЯТОР № 2) Ноябрь 2013 г. - до октября 2016 г.: антиобледенитель стеклоочистителей (FR DEICEER) С октября 2016 г.: диммер | ||
| R8 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1) | ||
| R9 | Май 2015 г. - октябрь 2016 г.: Внутреннее освещение (DOME CUT) С октября 2016 г .: (TSS C HTR) | ||
| R10 | До ноября 2011 г.: Устройство открывания лючка топливного бака (ТОПЛИВО ОПН) | ||
| R11 | До ноября 2011 г.: диммер С ноября 2011 г.: без AFS: диммер С ноября 2011 г.: с AFS: - май 2015 г. - октябрь 2016 г.: с подогревателем топлива: подогреватель топлива (ТОПЛИВО HTR); без подогревателя топлива: - | ||
| R12 | С ноября 2011 г.: с AFS: диммер Май 2015 г. - октябрь 2016 г.: Диммер |
Релейная коробка
| № | Реле |
|---|---|
| R1 | - |
| R2 | HTR SUB №1 |
| R3 | HTR SUB №2 |
| R4 | HTR SUB №3 |
