Предохранители и реле Toyota Avensis Verso / Ipsum / Picnic (2001-2009)

Схемы относятся к указанным годам и вариантам Toyota Avensis Verso / Ipsum / Picnic (2001-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Toyota Avensis Verso/Ipsum/Picnic 2001-2009 гг.

Расположение предохранителей Toyota Avensis Verso/Ipsum/Picnic 2001-2009 гг.

Предохранители прикуривателя (розетки) в Toyota Avensis Verso/Ipsum/Picnic Это предохранители № 9 «C/LTR» или «CIG» (прикуриватель), № 15 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка питания) в блоке предохранителей на приборной панели и № 12 «ИНВ переменного тока» (Ipsum: розетка питания).

Предохранители в салоне

Расположение блока предохранителей

Расположение блока предохранителей

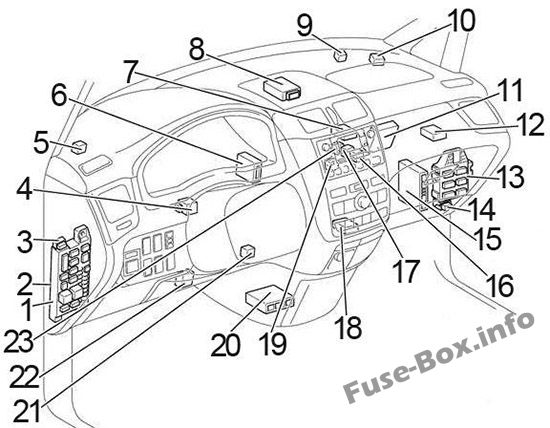

Автомобили с левым рулемРасположение блока предохранителей

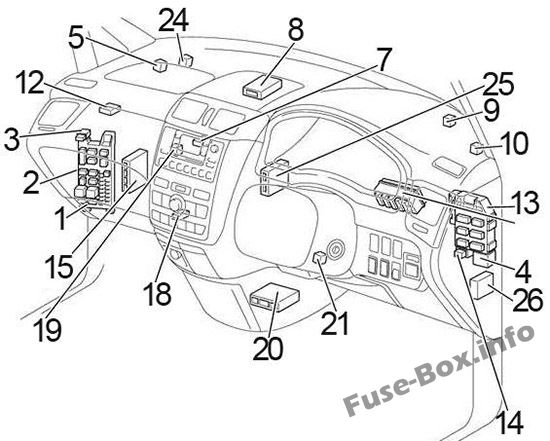

Автомобили с правым рулемРасположение блока предохранителей

  1. Блок предохранителей
  2. ЭБУ кузова

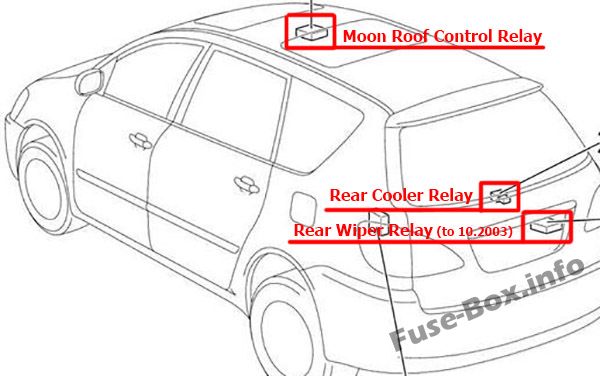

  3. Реле питания
  4. Реле указателя поворота
  5. Реле размыкания цепи (топливный насос)
  6. левый руль:ЭБУ ТВСС
  7. Радио и плеер с дисплеем
  8. Компьютер с транспондерным ключом
  9. Реле заднего обогревателя (HI)
  10. Реле заднего обогревателя
  11. левый руль:Усилитель кондиционера (ручной кондиционер)
  12. ЭБУ телевизионной камеры (с системой навигации)
  13. Соединительный блок
  14. Реле передних противотуманных фар
  15. Двигатель и ЭБУ ECT (A/T)
    ЭБУ двигателя (М/Т)
  16. левый руль:Реле вентилятора (M2)
  17. левый руль:Реле вентилятора (M1)
  18. Узел управления кондиционером (автоматический кондиционер)
  19. Антенный усилитель
    or
    Правый руль (до 10.2003):Реле вентилятора (M2) / Реле вентилятора (M1) / Реле вентилятора (HI)
  20. Датчик подушки безопасности в сборе
  21. Усилитель транспондерного ключа
  22. левый руль:Усилитель нагревателя PTC (1AZ-FE)
  23. левый руль:Реле вентилятора (HI)
  24. Правый руль:Реле заднего хода
  25. Правый руль:Блок управления системой защиты от кражи
  26. Правый руль:Блок управления двойным дверным замком

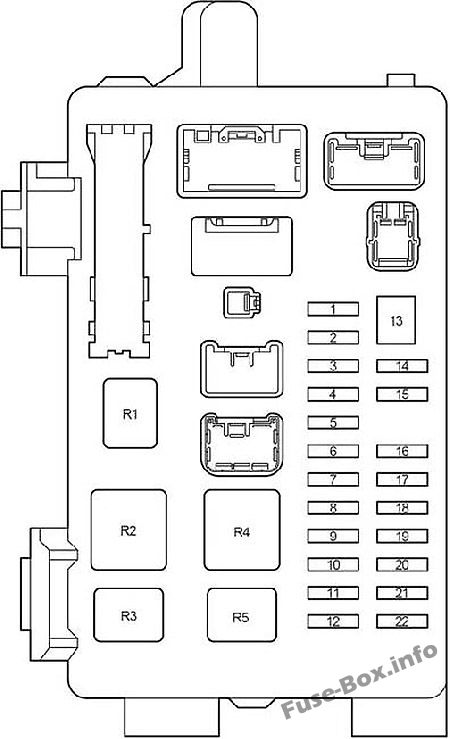

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№NameAmpСхема
1IGN10Система подушек безопасности SRS, датчики и счетчики, система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, электрический вентилятор охлаждения, система кондиционирования воздуха, ABS, VSC, реле "ТОПЛИВО HTR", реле "IG2"
2ДВЕРЬ №225Avensis Verso, Picnic: Электропривод дверных замков
2СИЛОВОЕ СИДЕНЬЕ30Ипсум: Сиденье с электроприводом
3РР ХТР10Задний обогреватель
4противотуманные фары15Передняя противотуманная фара
5AM125Система запуска
6ПАНЕЛЬ7.5Подсветка комбинации приборов, подсветка приборной панели, коробка передач с электронным управлением, аудиосистема, очиститель фар, передний противотуманный фонарь, система помощи при парковке TOYOTA, часы, система кондиционирования воздуха, напоминание о ключе и световое напоминание
7SRS-IG или ПОДУШКА БЕЗОПАСНОСТИ-IG10Система подушек безопасности SRS
8СЕАТ ХТР10Avensis Verso, Пикник: Подогрев сидений
8TEMS10Ipsum: подвеска TOYOTA с электронной модуляцией
9C/LTR или CIG15Зажигалка
10HTR или НАГРЕВАТЕЛЬ10Система кондиционирования воздуха, система зарядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, VSC, напоминание о ключе и световое напоминание, предупреждение о непристегнутом ремне, система помощи при парковке TOYOTA, комбинация приборов, обогреватель заднего ветрового стекла
11ССО ХТР10Обогрев наружных зеркал заднего вида
12ЭБУ-ACC7.5Электропривод дверных замков, электровентиляторы охлаждения, электростеклоподъемники, аудиосистема, противотуманные фары, внутреннее освещение, задние фонари, габаритные огни, фары
13PWR30Электростеклоподъемники, сдвижная крыша
14TAIL10Задние фонари, габаритные огни, подсветка номерного знака, подсветка багажника, передняя противотуманная фара, задняя противотуманная фара, комбинация приборов
15ВЫХОД ЭЛЕКТРОПИТАНИЯ15Розетка
16Стеклопластик/Вт30Электростеклоподъемники, сдвижная крыша
17DOOR25Система дверных замков с электроприводом
18ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ25Передний дворник и омыватель, задний дворник и омыватель, очиститель фар
19ЭБУ-ИГ7.5Электрические вентиляторы охлаждения, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, ABS, VSC, аудиосистема, подвеска TOYOTA с электронной модуляцией, зеркала заднего вида с электроприводом, система автоматического управления светом
20RR DEF20Обогрев заднего стекла
21ИЗМЕРЯТЬ7.5Система зарядки, комбинация приборов, фонари заднего хода, указатели поворота и аварийная световая сигнализация, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, система блокировки дверей с электроприводом, электрические стеклоподъемники, напоминание о ключе и световое напоминание, предупреждение о непристегнутом ремне, сдвижение крыша, аудиосистема, часы, фара, автоматическая система управления светом, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система кондиционирования воздуха, обогрев заднего стекла
22STOP15Стоп-сигнал, система управления блокировкой переключения передач, ABS, высокий стоп-сигнал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, подвеска TOYOTA с электронной модуляцией
Реле
R1Короткий значок (с 10.2003: Avensis Verso, Picnic)
R2Обогреватель (HTR)
R3Обогрев заднего стекла (RR DEF)
R4Зажигание (IG1)
R5Задний фонарь (ХВОСТ)

Блок предохранителей в моторном отсеке

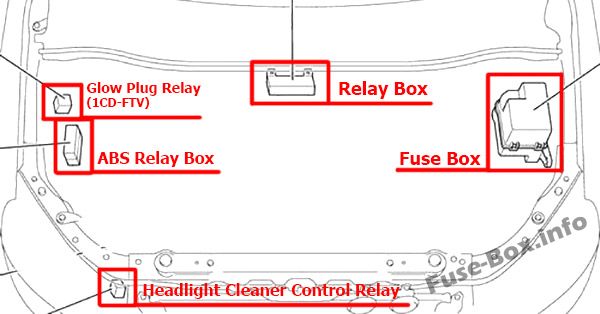

Расположение блока предохранителей

Расположение блока предохранителей

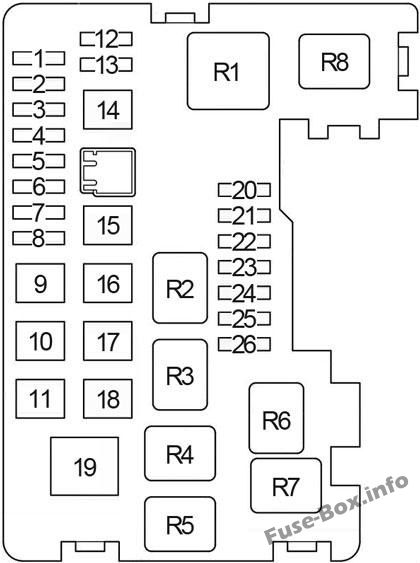

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
№NameAmpСхема
1DCC30Предохранители "ЭБУ-Б", "КУПОЛ", "РАД №1"
2IG215Бензин: электрические вентиляторы системы охлаждения, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система кондиционирования воздуха
2ТОПЛИВО HTR30Дизель: Подогреватель топлива
3HORN10Horn
4HAZ10Сигнал поворота и аварийная сигнализация
5EFI15Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения
6ETCS10Avensis Verso, Picnic (до 10.2003): Электронная система управления дроссельной заслонкой
Ipsum (с 10.2003): Электронная система управления дроссельной заслонкой
6A/F15Avensis Verso, Picnic (с 10.2003): Датчик состава топливовоздушной смеси
7OBD7.5Бортовая система диагностики
8АЛЬТ-С7.5Avensis Verso, Пикник: Система зарядки
8FR DEF15Ipsum (с 10.2003): Антиобледенитель стеклоочистителя.
9MAIN50Реле "HEAD" (предохранители ГОЛОВКА ЛЕВАЯ LWR, "ГОЛОВКА ПРАВАЯ LWR", "ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ", "ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ")
10AM230Замок зажигания
11RR CLR30Система кондиционирования воздуха в задней части салона
12ГОЛОВКА LP CLN30Avensis Verso, Picnic: Очиститель фар
12ИНВ переменного тока15Ипсум: розетка
13РР противотуманные фары7.5Задний противотуманный фонарь
14АБС №140Avensis Verso, Picnic: кроме VSC (до 10.2003): ABS с 10.2003: ABS, VSC
Ипсум: АБС, ВСК
14АБС №150Avensis Verso, Picnic: VSC (до 10.2003): ABS, VSC
15АБС №230Avensis Verso, Picnic (до 10.2003): ABS, VSC
Ipsum: кроме VSC (с 10.2003): ABS
15АБС №240Avensis Verso, Picnic (с 10.2003): ABS, VSC
Ipsum: до 10.2003: ABS или VSC: ABS, VSC
16CDS30Бензин: Электрические вентиляторы охлаждения
16CDS40Дизель: электрические вентиляторы охлаждения
17RDI30Бензин: Электрические вентиляторы охлаждения
17RDI40Дизель: электрические вентиляторы охлаждения
18HTR50Система кондиционирования/обогреватель
19ALT140Реле "RR DEF" (предохранители "RR DEF", "MIR HTR") Реле "TAIL" (предохранители "TAIL", "ПАНЕЛЬ"), реле "IGl" ("ЭБУ-ИГ", "ИЗМЕРЯТЬ", "HTR" , предохранители "СЕАТ ХТР", "SRS-IG", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ"), "PWR", "РР ХТР", "DOOR", "DOOR N0.2", "противотуманные фары", "ВЫХОД ЭЛЕКТРОПИТАНИЯ", "STOP ", предохранители "АМ1"
20ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ15Правая фара (дальний свет), комбинация приборов
21ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ15Левая фара (дальний свет)
22ГОЛОВКА ПРАВАЯ LWR15Левая фара (ближний свет), регулятор уровня света фар
23ГОЛОВКА ЛЕВАЯ LWR15Правая фара (ближний свет)
24РАД №115Аудио система
25ЭБУ-Б7.5Система зарядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система блокировки дверей, электрические стеклоподъемники, напоминание о ключе и световое напоминание, предупреждение о непристегнутом ремне, аудиосистема, часы, комбинация приборов, фара, автомат система управления светом, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система кондиционирования воздуха, обогрев заднего стекла
26DOME10Освещение салона, личное освещение, освещение ног, освещение дверей, освещение багажника, освещение туалетного столика
Реле
R1Фара (ГОЛОВНАЯ)
R2Avensis Verso, Пикник: (DIMMER)
Ипсум (с 10.2003): FR DEF
R3Бензин: Зажигание (IG2)
Дизель: Подогреватель топлива (ТОПЛИВО HTR)
R4Horn
R5Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2)
R6Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1)
R7Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3)
R8Блок управления двигателем (EFI)

Схема блока предохранителей

№NameAmpСхема
1ST7.5Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
2---
Реле
R1Стартер (СТ)
R21CD-FTV: Блок управления двигателем (ЭДУ)
1AZ-FE (с 10.2003): Датчик состава топливовоздушной смеси (A/F)
R3Муфта компрессора кондиционера (MG/C)

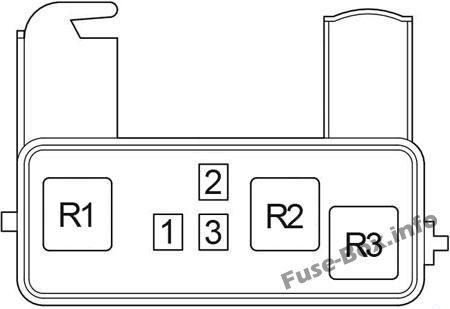

Релейная коробка

Релейная коробка

№NameAmpСхема
1HTR SUB 350Электрический нагреватель
2HTR SUB 150Электрический нагреватель
3HTR SUB 250Электрический нагреватель
Реле
R1Электрический обогреватель (HTR SUB 1)
R2Электрический обогреватель (HTR SUB 2)
R3Электрический обогреватель (HTR SUB 3)

Блок реле АБС

Блок реле АБС

No.NameAmpСхема
1---
Реле
R1-
R2АБС РЕЗКА
R3АБС ССО
