Предохранители и реле Toyota Aygo (AB10, 2005-2014)

Схемы относятся к указанным годам и вариантам Toyota Aygo (AB10, 2005-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Toyota Aygo 2005-2014 гг.

Расположение предохранителей Toyota Aygo 2005-2014 гг.

Предохранитель прикуривателя (розетки) в Toyota Aygo Это предохранитель №11 «АСС» в блоке предохранителей панели приборов.

Блок предохранителей в салоне

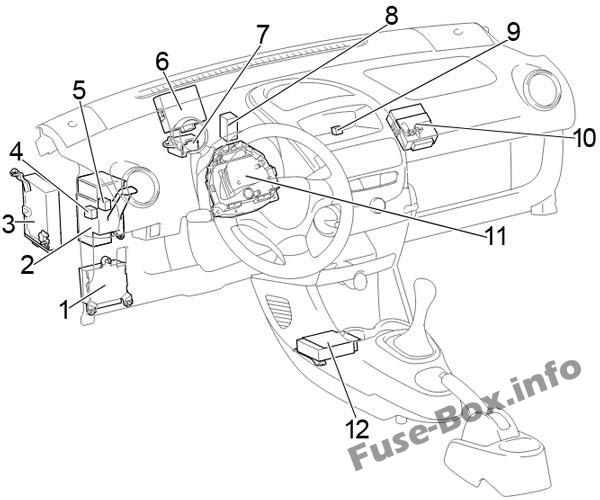

Расположение блока предохранителей

Автомобили с левым рулемРасположение блока предохранителей

Автомобили с правым рулемРасположение блока предохранителей

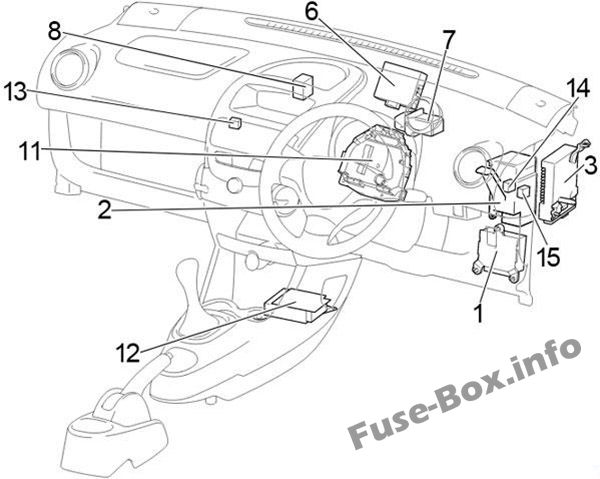

  1. ЭБУ рулевого управления с усилителем
  2. Центральный разъем
  3. ЭБУ многорежимной механической коробки передач
  4. Реле стеклоподъемника
  5. LHD:
    До февраля 2012 г.:Реле задних фонарей
    С февраля 2012 г.:Реле задних противотуманных фар
  6. ЭБУ управления дверью с приемником
  7. Релейная коробка №1
  8. Усилитель кондиционера
  9. LHD: Реле противотуманных фар
  10. LHD: Реле ходовых огней
  11. Блок предохранителей
  12. Центр сборки датчиков подушек безопасности
  13. RHD: Релейная коробка №2
  14. RHD:
    До февраля 2012 г.:Реле зажигания (IG)
    С февраля 2012 г.:Реле стеклоподъемника
  15. RHD:
    До февраля 2012 г.:Реле стеклоподъемника
    С февраля 2012 г.:Реле задних противотуманных фар

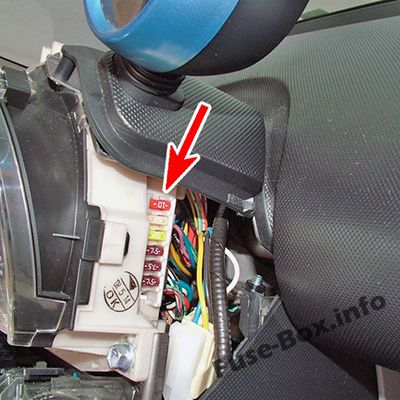

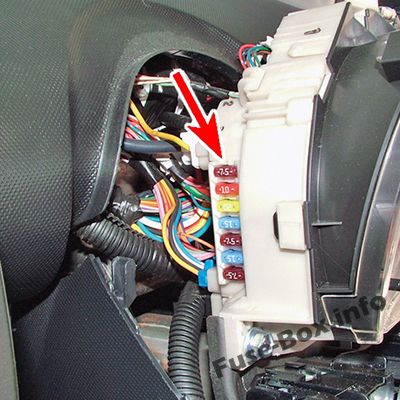

Блок предохранителей находится за рулевым колесом.

Расположение блока предохранителей
Расположение блока предохранителей

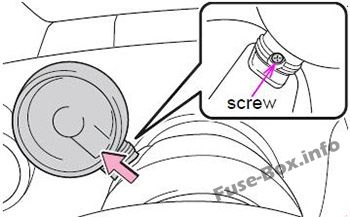

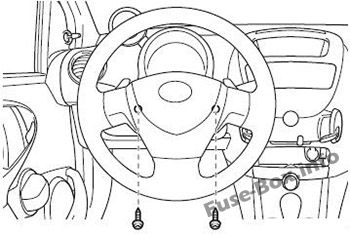

Удалите винты крышки измерителя с помощью отвертки с крестообразным шлицем. Если блокировка рулевого управления включена, выключите ее.Расположение блока предохранителей

Снимите нижний винт тахометра, поднимите и потяните тахометр вверх.Расположение блока предохранителей

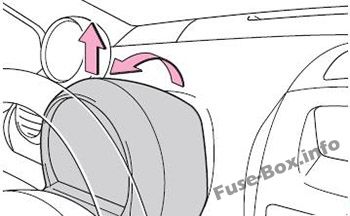

Потяните крышку измерителя вперед, поднимите и снимите крышку измерителя.Расположение блока предохранителей

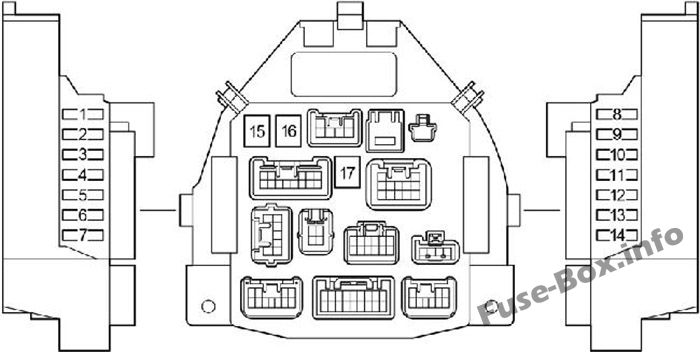

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№NameAmpСхема
1STOP10Стоп-сигналы, высокий стоп-сигнал, антиблокировочная система тормозов, многорежимная механическая коробка передач
2D/L25Система дверного замка с электроприводом, беспроводная система дистанционного управления
3DEF20Обогрев заднего стекла
4TAIL7.5Система дневных ходовых огней, задние фонари, подсветка номерного знака, габаритные огни, система регулировки уровня света фар, подсветка панели приборов
5OBD7.5Бортовая система диагностики
6ЭБУ-Б7.5Многорежимная механическая коробка передач, система дневных ходовых огней, система контроля устойчивости автомобиля, датчики и счетчики, задний противотуманный фонарь
7---
8ЭБУ-ИГ7.5Антиблокировочная система тормозов, система контроля устойчивости автомобиля, электроусилитель руля, электровентилятор охлаждения
9РЕЗЕРВНОЕ КОПИРОВАНИЕ10Фонари заднего хода, система блокировки дверей с электроприводом, беспроводная система дистанционного управления, электрические стеклоподъемники, обогреватель заднего стекла, тахометр, система кондиционирования воздуха, система обогрева
10WIP20Стеклоочиститель и омыватель ветрового стекла, очиститель и омыватель заднего стекла
11ACC15Розетка, аудиосистема
12IG17.5Стеклоочиститель и омыватель ветрового стекла, очиститель и омыватель заднего стекла, антиблокировочная система тормозов, система электроусилителя руля, электрический вентилятор охлаждения, фонари заднего хода, система блокировки дверей с электроприводом, беспроводная система дистанционного управления, электрические стеклоподъемники, обогреватель заднего стекла, тахометр, система кондиционирования, система отопления
13IG215Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, датчики и счетчики, система дневных ходовых огней, многорежимная механическая коробка передач
14A/C7.5Система кондиционирования, электронагреватель
15AM140Предохранители "ACC", "WIP", "ЭБУ-ИГ", "РЕЗЕРВНОЕ КОПИРОВАНИЕ"
16PWR30Электрические стеклоподъемники
17HTR40Система отопления, система кондиционирования, предохранитель "A/C"

Релейный блок №1

Автомобили с левым рулемРелейный блок №1

Автомобили с правым рулемРелейный блок №1

№Реле
R1Аксессуар (ACC)
R2Обогреватель (HTR)
R3Обогрев заднего стекла (DEF)
R4LHD: Зажигание (IG)

Релейный блок №2

Релейный блок №2

№Реле
R1Зажигание (ИГ)
R2Противотуманные фары (FOG)

Блок предохранителей в моторном отсеке

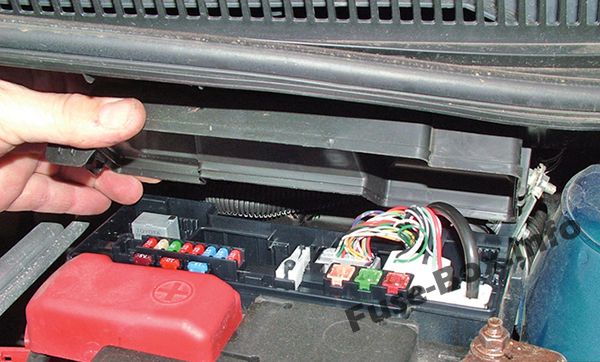

Расположение блока предохранителей

Расположение блока предохранителей

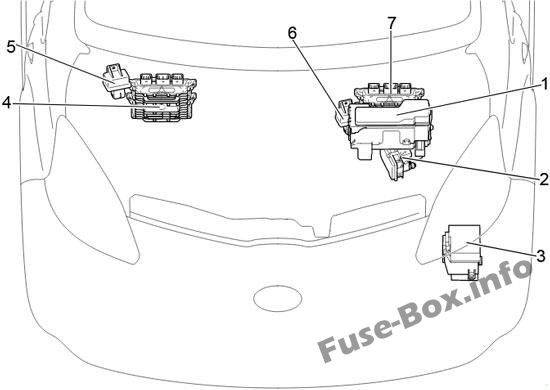

  1. Блок предохранителей
  2. ЭБУ системы противоскольжения с приводом
  3. Релейная коробка
  4. LHD: ЭБУ двигателя
  5. LHD: Реле свечи накаливания
  6. RHD: Реле свечи накаливания
  7. RHD: ЭБУ двигателя

Расположение блока предохранителей

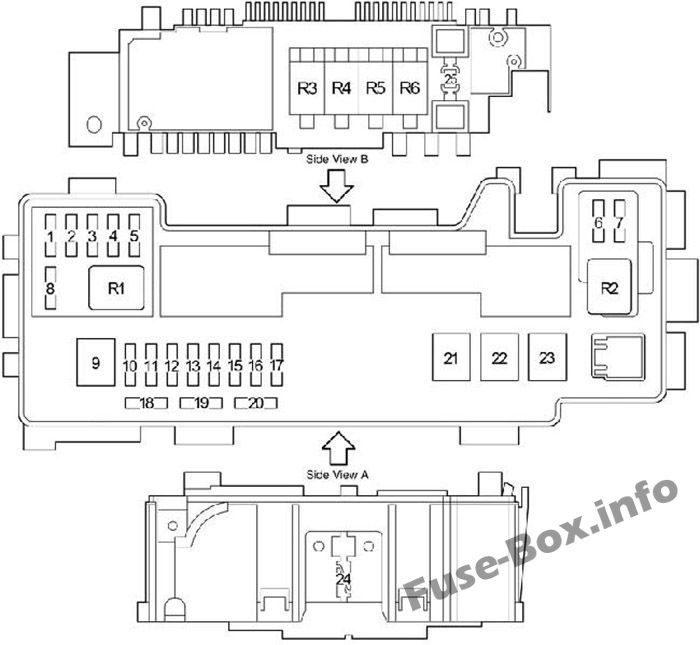

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
№NameAmpОбозначение
1EFI NO.4152WZ-TV: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
2H-LP правая (привет)10До февраля 2012 г.: правые фары.
2DRL5С февраля 2012 г.: дневные ходовые огни.
3H-LP левый (привет)10До февраля 2012 г.: Левые фары, датчики и счетчики.
3противотуманные фары20С февраля 2012 г.: передние противотуманные фары.
4H-LP правый (LO)10До февраля 2012 г.: правые фары.
4H-LP левый10С февраля 2012: Левые фары.
5H-LP левый (LO)10До февраля 2012 г.: Левые фары, датчики и счетчики.
5H-LP правая10С февраля 2012: Правые фары.
6STA7.51KR-FE: многорежимная механическая коробка передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
6FAN NO.27.52WZ-TV: Электрический вентилятор охлаждения
7EFI NO.27.5Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, многорежимная механическая коробка передач
8EFI NO.3102WZ-TV: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электрический вентилятор охлаждения
8MET5Манометры и счетчики
9AMT501KR-FE: многорежимная механическая коробка передач
9ВЕНТИЛЯТОР РАДИАТОРА502WZ-TV: Электрический вентилятор охлаждения
10H-LP левый10без ДХО: Левые фары
10ДИММЕР20До февраля 2012 г.: с ДХО: предохранители "H-LP левый (привет)", "H-LP правая(HI)", "H-LP левый (LO)", "H-LP правый (LO)", дневное время. система ходовых огней
10SUB-LP30С февраля 2012 г.: с ДХО: предохранители "DRL", "FOG FR".
11ВСК №230Антиблокировочная тормозная система и система контроля устойчивости автомобиля
11АБС №225без VSC: антиблокировочная тормозная система
12AM 230Система запуска, предохранители "ИГл", "ИГ2", "СТА"
13ОПАСНОСТЬ10Указатели поворота, аварийные мигалки, датчики и счетчики
14H-LP правая10До февраля 2012 г.: правые фары.
14ГЛАВНАЯ20С февраля 2012 г.: предохранители "H-LP левый", "H-LP правая".
15DOME15Приборы и счетчики, освещение салона, аудиосистема, тахометр
16EFI151KR-FE: Электрический вентилятор системы охлаждения, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
16EFI252WZ-TV: Электрический вентилятор системы охлаждения, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
17HORN10Horn
18-7.5Запасной предохранитель
19-10Запасной предохранитель
20-15Запасной предохранитель
21РАДИАТОР40Тропик: Электрический вентилятор охлаждения
2130Нормальный: Электрический вентилятор охлаждения
22ВСК №150Антиблокировочная тормозная система и система контроля устойчивости автомобиля
22АБС №140без VSC: антиблокировочная тормозная система
23EMPS50Электроусилитель руля
24ГЕНЕРАТОР1201KR-FE: Система наддува, "EPS", "ABS (без СКК)", "VSC (с СКК)", "РАДИАТОР", "АМ1", "HTR", "PWR", " Предохранители D/L", "DEF", "TAIL", "STOP", "OBD", "ЭБУ-Б"
25--Резистор ЭБД
Реле
R1Муфта компрессора кондиционера (A/C MAG)
R2Стартер (СТ)
R3Блок управления двигателем (EFI MAIN)
R41KR-FE: Топливный насос (С/ОПН)
R5Horn
R6Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1)

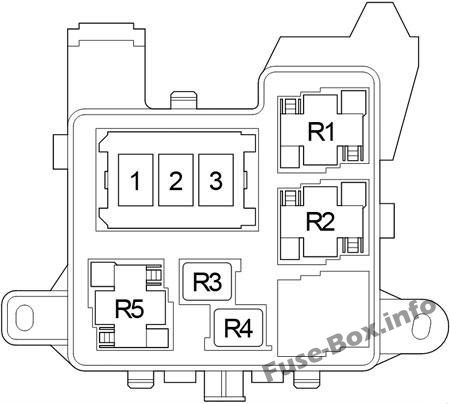

Релейная коробка

Релейная коробка

№NameAmpСхема
1---
2PTC280PTC-нагреватель
3PTC180PTC-нагреватель
Реле
R1Многорежимная механическая коробка передач (MMT) Обогреватель PTC (PTC1)
R2Нагреватель PTC (PTC2)
R3-
R4До февраля 2012 г.: Фара (H-LP)
С февраля 2012 г.: Дневные ходовые огни (DRL).
R5Диммер (DIM)
