Предохранители и реле Toyota Aygo (AB40, 2014-2019..)

Схемы относятся к указанным годам и вариантам Toyota Aygo (AB40, 2014-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Toyota Aygo 2014-2019…

Расположение предохранителей Toyota Aygo 2014-2019…

Предохранитель прикуривателя / розетки в Toyota Aygo предохранитель №11 «Р/ВЫХОД» в блоке предохранителей панели приборов.

Блок предохранителей в салоне

Расположение блока предохранителей

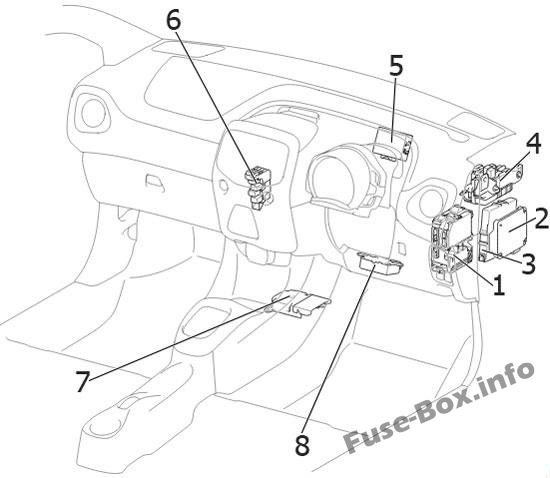

Автомобили с левым рулемРасположение блока предохранителей

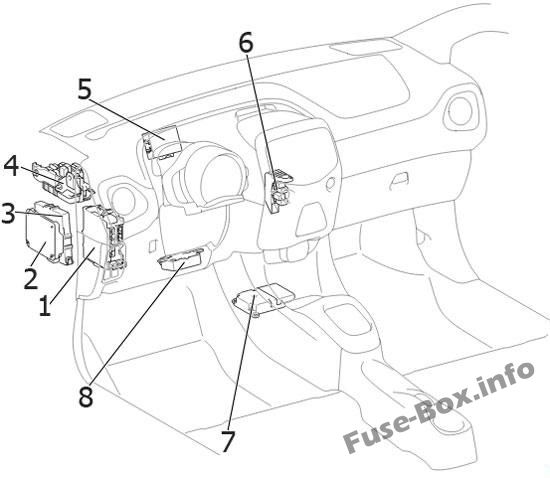

Автомобили с правым рулемРасположение блока предохранителей

  1. Блок предохранителей/главный ЭБУ кузова
  2. Модуль управления коробкой передач
  3. ЭБУ остановки и запуска двигателя
  4. соединительный соединитель
  5. ЭБУ управления дверями с приемником (без системы входа и запуска)
  6. Релейная коробка
  7. Датчик подушки безопасности в сборе
  8. ЭБУ рулевого управления с усилителем

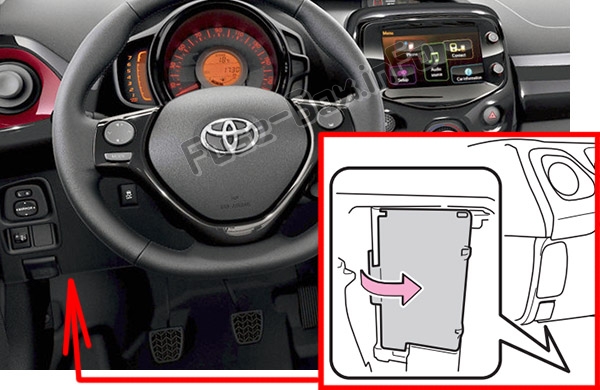

Блок предохранителей находится под панелью приборов (со стороны водителя).Расположение блока предохранителей

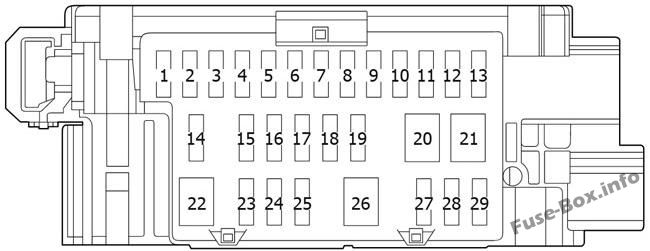

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№NameAmpСхема
1IG1 NO.25Фонари заднего хода, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, аудиосистема, система контроля устойчивости автомобиля
2ШАЙБА15Омыватель лобового стекла, омыватель заднего стекла
3ЭБУ-ИГ №15Главный ЭБУ кузова, датчики и счетчики, система кондиционирования воздуха, обогреватель заднего стекла, обогреватели наружных зеркал заднего вида, обогреватели сидений, брезентовый верх, аудиосистема
4ЭБУ-ИГ №25Электроусилитель руля, система Stop & Start
5СТЕКЛООЧИСТИТЕЛЬ ЗАДН.15Стеклоочиститель заднего стекла
6IG1 NO.15Электровентилятор охлаждения, антиблокировочная система тормозов, система контроля устойчивости автомобиля
7ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ25Стеклоочиститель
8МИР ХТР10Обогреватели наружных зеркал заднего вида
9Р/ВЫХОД15Розетка
10ЭБУ-ACC7.5Наружные зеркала заднего вида, аудиосистема, система Stop 8t Start, датчики и счетчики
11IG2 NO.25Система блокировки рулевого управления, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, многорежимная механическая коробка передач
12СУМКА7.5Система подушек безопасности SRS
13МЕТР5Приборы и счетчики, система Stop&Start
14IG2 NO.17.51PP (HM01): Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы
14IG2 NO.1151KR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы
15EFI NO.17.51KR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система «стоп-старт»
15EFI NO.1101PP (HM01): система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система «стоп-старт».
16OBD7.5Бортовая система диагностики
17STOP10Стоп-сигналы, высокий стоп-сигнал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система, система контроля устойчивости автомобиля, многорежимная механическая коробка передач, интеллектуальная система входа и запуска
18TAIL10Габаритные огни, подсветка номерного знака, задний противотуманный фонарь, передние противотуманные фонари, задние фонари, подсветка выключателя, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, датчики и счетчики, аудиосистема
19---
20HTR40Система кондиционирования воздуха
21AM140Предохранители "HTR", "OBD", "A/C", "TAIL", "ВОГ РР", "STOP", "P/W", "ДВЕРЬ Ф/Л", "ДВЕРЬ П/П"
22AM2 NO.130Предохранители "EFI NO.2", "ЭФИ-ГЛАВНЫЙ", "D/L"
23EFI NO.27.51KR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
24ЭФИ-ГЛАВНЫЙ201KR-FE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, топливный насос, предохранители "EFI NO.1"
25D/L25Главный ЭБУ кузова, система блокировки дверей
26P/W30Электрические стеклоподъемники
27ДВЕРЬ П/П25Левосторонний руль: Электростеклоподъемники
27ДВЕРЬ Ф/Л25RHD: Электростеклоподъемники
28A/C10Система кондиционирования воздуха
29ВОГ РР5Задний противотуманный фонарь

Релейная коробка

Релейная коробка

№Реле
R1Зажигание (IG1)
R2без системы входа и запуска: Стартер (ST CUT)
с системой входа и запуска: зажигание (IG2)
R3Задние фонари (ХВОСТ)
R4Обогрев заднего стекла (RR DEF)

Блок предохранителей в моторном отсеке

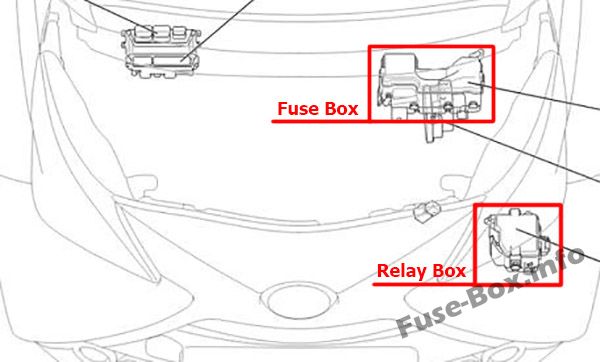

Расположение блока предохранителей

Расположение блока предохранителей

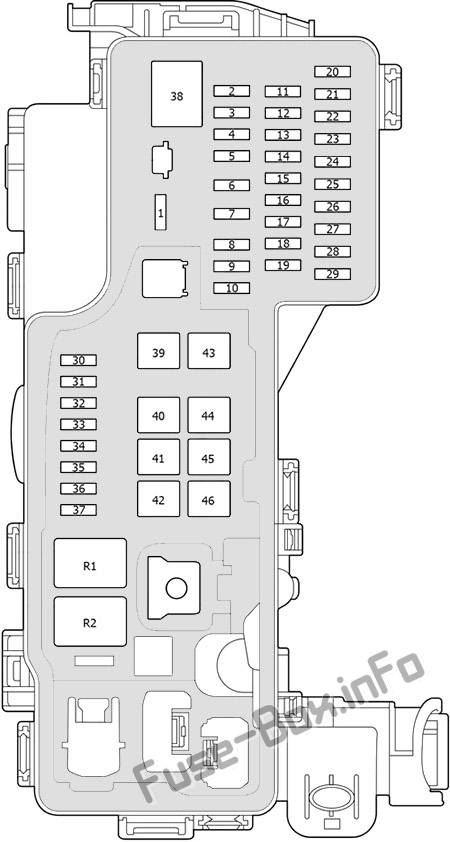

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
№NameAmpСхема
1ALT1251KR-FE: "DEF", "S/HTR F/R", "S/HTR F/L", "ТОП ИЗ КАНВАСА", "АБС №1", "АБС №2", "РДИ №1 ", "ПТФ ФР", "ДРЛ"
1ШИНА-1PP(HM01):-
2---
3ST30Система запуска
4СИЛЬНЫЙ ЗАМОК7.5с системой входа и запуска: система блокировки рулевого управления
5ГЛАВНАЯ25Предохранители "H-LP RH-LO", "H-LP LH-LO", "H-LP RH-HI", "H-LP LH-HI"
6ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ-S7.5с системой «стоп-старт»: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7STA7.5Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, многорежимная механическая коробка передач, система Stop 8t Start
8ЭБУ-Б №315Аудиосистема, интеллектуальная система входа и запуска
9ЭБУ-БНО.17.5Манометры и счетчики
10ЭБУ-Б №27.5Система контроля устойчивости автомобиля
11DOME5Освещение салона, освещение багажника
12HAZ10Указатели поворота, аварийные мигалки, датчики и счетчики
13HORN10Horn
14D/C РЕЗКА30Предохранители «ЭБУ-Б №1», «ЭБУ-Б №2», «ЭБУ-Б №3»
15ЭБУ-Б №47.5Многорежимная механическая коробка передач
16AM2 NO.27.5Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
17AM2 NO.37.5Умная система входа и запуска
18ICS7.5с системой «стоп-старт»: система зарядки
19ЭФИ ГЛАВНАЯ251PP (HM01): предохранители "EFI №3", "EFI №4", "EFI №5", "RDI №2"
20H-LP RH-LO10Правая фара (ближний свет)
21H-LP LH-LO10Левая фара (ближний свет), ручная регулировка угла наклона фар
22H-LP RH-HI7.5Правая фара (дальний свет)
23H-LP LH-HI7.5Левая фара (дальний свет), датчики и счетчики
24EFI NO.3151PP (HM01): система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
25EFI NO.47.51PP (HM01): система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
26EFI NO.5151PP (HM01): система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
27РДИ №27.51PP (HM01): Электрический вентилятор охлаждения
28КОМПЛЕКС КОНДИЦИОНЕРА7.5Система кондиционирования воздуха
29IG2 NO.37.51KR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы, высоко установленный стоп-сигнал
30---
31DEF20Обогрев заднего стекла, обогрев наружных зеркал заднего вида
32АБС №230Антиблокировочная система тормозов, система контроля устойчивости автомобиля
33ТУМАН FR7.5Передние противотуманные фары, датчики и счетчики
34DRL7.5Дневные ходовые огни
35S/HTR F/R15Подогрев сидений (правая сторона)
36ТОП ИЗ КАНВАСА20Брезентовый топ
37S/HTR F/L15Подогрев сидений (левая сторона)
38J/B60Блок предохранителей приборов
39РДИ №1301KR-FE Обычный: Электрический вентилятор охлаждения
39РДИ №1401KR-FE Tropic: Электровентилятор охлаждения
39РДИ №1501PP (HM01): Электрический вентилятор охлаждения
40---
41---
42АБС №150Антиблокировочная система тормозов, система контроля устойчивости автомобиля
43BBC40с системой «стоп-старт»: система «стоп-старт»
43MMT40Многорежимная механическая коробка передач
44EPS50Электроусилитель руля
45---
46---
Реле
R1Стартер (СТ)
R21PP (HM01): Блок управления двигателем (ЭФИ ГЛАВНАЯ)

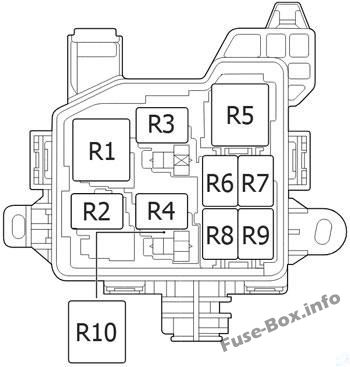

Релейная коробка

Релейная коробка

Блок реле моторного отсека
№Реле
R1Фара (H-LP)
R2С мая 2015 г.: стоп-сигнал (STOP LP).
R3Диммер (DIM)
R4Нормальный: Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1)
R5Многорежимная механическая коробка передач (ММТ)
R6Передняя противотуманная фара (FR FOG)
R7Horn
R8Система дневных ходовых огней (ДХО)
R9Муфта компрессора кондиционера (MG CLUTCH)
R10Тропик: Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1)
