Предохранители и реле Toyota Camry (XV20, 1997-2001)
Схемы относятся к указанным годам и вариантам Toyota Camry (XV20, 1997-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Camry 1997-2001 гг.
Предохранители прикуривателя (розетки) в Toyota Camry Это предохранители № 29 («РОЗЕТКА») и № 37 («CIG») в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

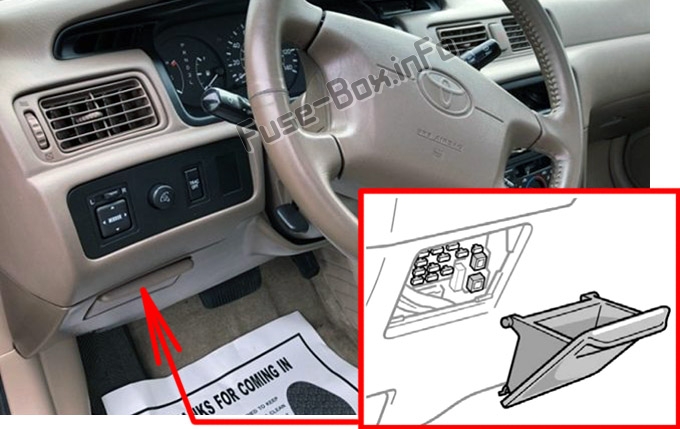

Расположение блока предохранителей
Блок предохранителей находится за вещевым отсеком в панели приборов (со стороны водителя).

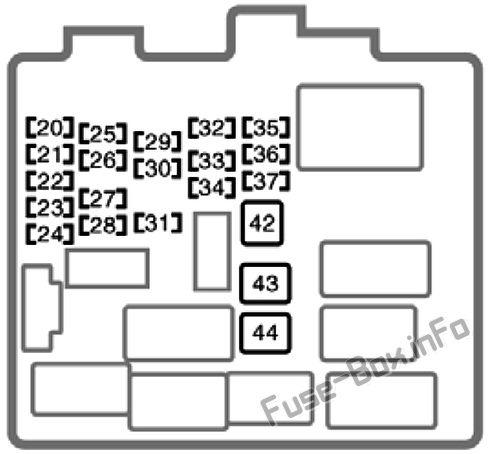

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 20 | ПОДОГРЕВ СИДЕНЬЯ | 20A | 1997–2000 годы: не используется; 2001: Подогрев сидений |
| 21 | НАГРЕВАТЕЛЬ | 10A | Система кондиционирования, обогреватель заднего стекла, система запуска |
| 22 | ИЗМЕРЯТЬ | 10A | Датчики и счетчики, фонари заднего хода, система круиз-контроля, система зарядки, система контроля тяги, система дневных ходовых огней, электрические стеклоподъемники, индикаторы напоминания об обслуживании и предупреждающие зуммеры |
| 23 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20А или 25А | Стеклоочистители и омыватели ветрового стекла (1997-1998: 20A; 1999-2001: 25A) |
| 24 | ЗЕРКАЛО-ОБОГРЕВ | 10A | Обогрев наружных зеркал заднего вида |
| 25 | ЭБУ-ИГ | 15A | Система круиз-контроля, антиблокировочная система тормозов, силовая антенна, система подушек безопасности SRS, преднатяжители ремней безопасности, противоугонная система, система управления блокировкой переключения передач, противобуксовочная система, система дневных ходовых огней, запирание с помощью беспроводной системы дистанционного управления, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива |
| 26 | IGN | 5A | Датчики и счетчики, система зарядки, система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 27 | STOP | 15A | Стоп-сигналы, система круиз-контроля, высокий стоп-сигнал, антиблокировочная система тормозов, система управления блокировкой переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 28 | TAIL | 10A | Габаритные огни, подсветка номерного знака, задние фонари, передние боковые габаритные огни, система дневных ходовых огней, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 29 | РОЗЕТКА | 15A | Розетка |
| 30 | OBD | 7.5A | Бортовая система диагностики |
| 31 | FOG | 15A | Нет цепи |
| 32 | СТАРТЕР | 5A | Датчики и счетчики, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 33 | DOOR | 25A | 1997-1999: Система дверных замков с электроприводом, система защиты от кражи, система управления лючком бензобака; 2000–2001: Система дверных замков с электроприводом, система защиты от кражи. |
| 34 | ПАНЕЛЬ | 7.5A | Датчики и счетчики, аудиосистема, прикуриватель, подсветка перчаточного ящика, часы, управление освещением панели приборов, индикаторы напоминания об обслуживании, подсветка панели управления кондиционером, подсветка пепельницы, аварийная сигнализация, система дневных ходовых огней, система управления подогревом сидений, обогрев заднего стекла , система автоматической коробки передач с электронным управлением |
| 35 | TURN | 7.5A | Аварийная мигалка |
| 36 | РАД-№2 | 7.5A | Аудиосистема, силовая антенна |
| 37 | CIG | 15A | Прикуриватель, система управления блокировкой переключения передач, электропривод управления зеркалами заднего вида, противоугонная система, электропривод дверных замков, система подушек безопасности SRS, преднатяжители ремней безопасности, обогреватель наружных зеркал заднего вида, система кондиционирования воздуха |
| 42 | DEF | 40A | Обогрев заднего стекла |
| 43 | PWR | 30A | Система управления стеклоподъемниками, сиденье с электроприводом, люк с электроприводом |
| 44 | AM1 | 40A | 1999: Очиститель фар; 2000-2001: Предохранители "РОЗЕТКА", "CIG", "РАД-№2", "TURN", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ЭБУ-ИГ", "ИЗМЕРЯТЬ" и "НАГРЕВАТЕЛЬ" |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

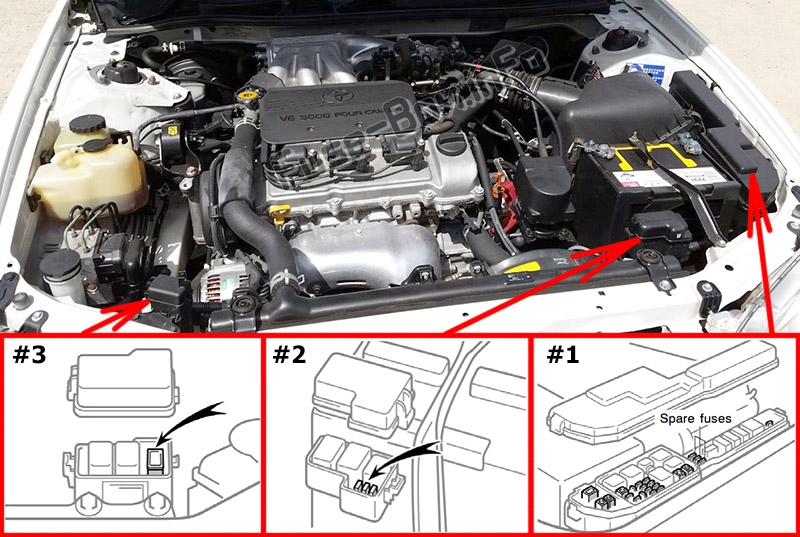

Расположение блока предохранителей
Блоков предохранителей в моторном отсеке этой Тойоты Камри два или три, в зависимости от версии и комплектации.

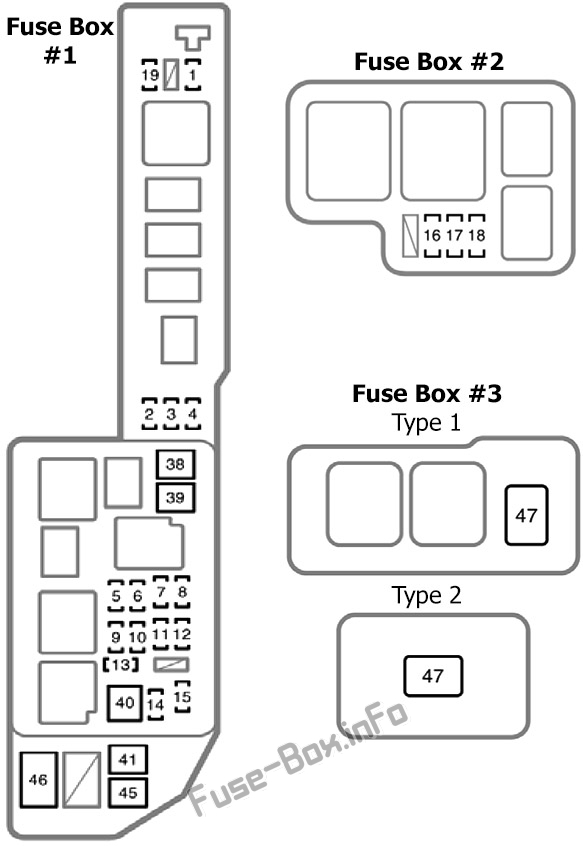

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | A/C | 10A | Система кондиционирования воздуха |
| 2 | ЗАПАСНОЙ | 10A | Запасной |
| 3 | ЗАПАСНОЙ | 15A | Запасной |
| 4 | ЗАПАСНОЙ | 30A | Запасной |
| 5 | АЛЬТ-С | 5A | Система зарядки |
| 6 | ГОЛОВКА (RH-HI) или ГОЛОВКА RH (UPR) или ГОЛОВКА (RH) | 15А или 20А | Правая фара (1997-1999: 15А; 2000-2001: 20А) |
| 7 | EFI | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | HORN | 10A | Звуковой сигнал, система защиты от кражи |
| 9 | ОПАСНОСТЬ | 10А или 15А | Аварийная мигалка (1997-1999: 10A; 2000-2001: 15A) |
| 10 | AM2 | 30A | Датчик и счетчик, система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители «IGN» и «СТАРТЕР» |
| 11 | TEL | 5A | Нет цепи |
| 12 | ГОЛОВКА (LH-HI) или ГОЛОВКА LH (UPR) или ГОЛОВКА (LH) | 15А или 20А | Левая фара (1997-1999: 15А; 2000-2001: 20А) |
| 13 | РАДИО №1 | 20A | Аудио система |
| 14 | DOME | 7.5A | Система защиты от кражи, система дневных ходовых огней, часы, запирание с помощью беспроводной системы дистанционного управления, подсветка замка зажигания, личное освещение, освещение багажника, люк с электроприводом, внутреннее освещение, освещение косметического зеркала, освещение дверей, система дверных замков с электроприводом |
| 15 | ЭБУ-Б | 7,5 А или 10 А | Система круиз-контроля, антиблокировочная система тормозов, система подушек безопасности SRS, преднатяжители ремней безопасности (1997: 7,5A; 1998-2001: 10A) |
| 16 | ДРЛ №2 | 5A | Система дневных ходовых огней |
| 17 | ГОЛОВКА (LH-LO) или H-LP LH (LWR) | 10A | Левая фара |
| 18 | ГОЛОВКА (RH-LO) или H-LP RH (LWR) | 10A | Правая фара |
| 19 | А/Ф ХТР | 25A | 1997: Не используется; 1998-2001: Датчик A/F |
| 38 | CDS | 30A | Электрические вентиляторы охлаждения |
| 39 | RDI | 30A | Электрические вентиляторы охлаждения |
| 40 | MAIN | 40A | Предохранители "HEAD RH(UPR)", "HEAD (RH)", "H-LP RH(LWR)" и "HEAD (LH)" |
| 41 | HTR | 50A | Предохранители "AM1" и "A/C" |
| 45 | Т-СТК или КДС №2 | 30A | Нет цепи |
| 46 | ALT | 100A | Предохранители "RDI" и "CDS" |
| 47 | Флорида АБС | 60A | Антиблокировочная тормозная система |
