Предохранители и реле Toyota Camry (XV30, 2002-2006)

Схемы относятся к указанным годам и вариантам Toyota Camry (XV30, 2002-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Toyota Camry 2002-2006 гг.

Расположение предохранителей Toyota Camry 2002-2006 гг.

Предохранители прикуривателя (розетки) в Toyota Camry Это предохранители №3 «CIG» (прикуриватель) и №6 «СИЛОВАЯ УСТАНОВКА» (розетки) в блоке предохранителей приборной панели.

Блок предохранителей в салоне

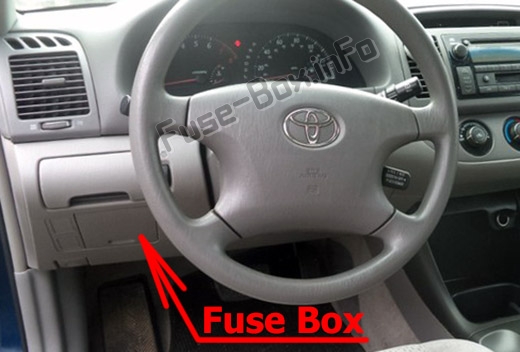

Расположение блока предохранителей

Блок предохранителей находится в панели приборов, за крышкой слева от рулевого колеса.Расположение блока предохранителей

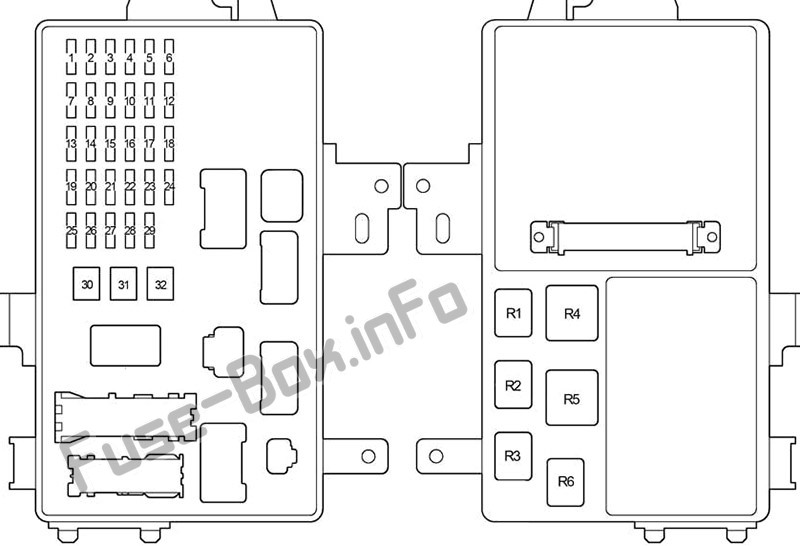

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№AmpNameЗащищенная(ые) цепь(и)
110ЭБУ-БABS, автоматическое кондиционирование воздуха, автоматическое управление светом, часы, комбинированный счетчик, круиз-контроль, трансмиссия с электронным управлением и индикатор A / T, управление двигателем, система иммобилайзера двигателя, фара, освещение, внутреннее освещение, напоминание о ключе, система автоматического выключения света, Кондиционер с ручным управлением, люк в крыше, мультиплексная система связи (BEAN), навигационная система, аудиосистема, электрические стеклоподъемники, предупреждение о непристегнутом ремне, SRS, система защиты от кражи и управление дверным замком, VSC, беспроводное управление дверным замком
27.5DOMEОсвещение выключателя зажигания, внутреннее освещение, личное освещение, освещение багажника, освещение туалетного столика, устройство открывания двери гаража, часы, дисплей наружной температуры, многофункциональный информационный дисплей
315CIGЗажигалка
45ЭБУ-ACCЧасы, комбинированный счетчик, мультиплексная система связи (BEAN), зеркало с дистанционным управлением
510РАД №2Навигационная система, Аудиосистема
615СИЛОВАЯ УСТАНОВКАРозетки
720РАД №1Навигационная система, Аудиосистема
810ДАТЧИК 1Датчики и счетчики, часы, датчик наружной температуры, многофункциональный информационный дисплей, система блокировки переключения передач, индикаторы напоминания о ремнях безопасности
910ЭБУ-ИГABS, автоматическое управление светом, фары, внутреннее освещение, напоминание о ключе, система автоматического выключения света, люк в крыше, мультиплексная система связи (BEAN), электрические стеклоподъемники, система защиты от кражи и управление дверным замком, VSC
1025ЩЕТКА СТЕКЛООЧИСТИТЕЛЯСтеклоочиститель и омыватель
1110HTRСистема кондиционирования воздуха
1210МИР ХТРОбогреватели наружных зеркал заднего вида
135AM1Стартовая система
1415FOGПередние противотуманные фары
1515SUN-SHADEНет цепи
1610ДАТЧИК2Внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, компас, люк с электроприводом, фонари заднего хода, индикаторы автоматической коробки передач, автоматическая система управления освещением, система круиз-контроля
1710ПАНЕЛЬПодсветка перчаточного ящика, часы, дисплей наружной температуры, многофункциональный информационный дисплей, подсветка комбинации приборов, подсветка приборной панели, индикатор отключения ускоренной передачи
1810TAILЗадние фонари, габаритные огни, подсветка номерного знака
1920ВЭР №4Стеклоподъемник заднего пассажира (левая сторона)
2020ВЭР №2Система блокировки двери переднего пассажира, стеклоподъемник переднего пассажира
217.5OBDБортовая система диагностики
2220СЕАТ ХТРПодогрев сидений
2315ШАЙБАОмыватель ветрового стекла
2410ВЕНТИЛЯТОРЭлектрические вентиляторы охлаждения
2515STOPСтоп-сигналы, высокий стоп-сигнал, антиблокировочная тормозная система, система круиз-контроля
265ТОПЛИВО ОТКРЫТНет цепи
2725ДВЕРЬ №2Мультиплексная система связи (система дверных замков с электроприводом, система автоматического запирания дверей, беспроводная система дистанционного управления)
2825AMPНет цепи
2920ВЭР №3Стеклоподъемник заднего пассажира (правая сторона)
3030СИЛОВОЕ СИДЕНЬЕСиденья с электроприводом
3130ВЭР №1Система блокировки двери водителя, электрические стеклоподъемники водителя, люк с электроприводом
3240DEFОбогрев заднего стекла
Реле
R1Противотуманные огни
R2Задние фонари
R3Дополнительное реле
R4Обогрев заднего стекла
R5Зажигание
R6Стеклоподъемник

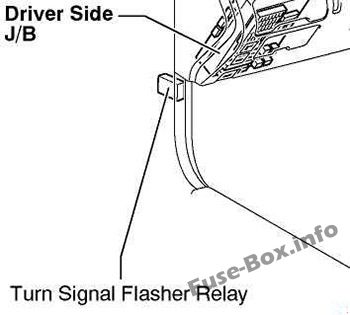

Реле указателя поворота

Реле указателя поворота

Блок предохранителей в моторном отсеке

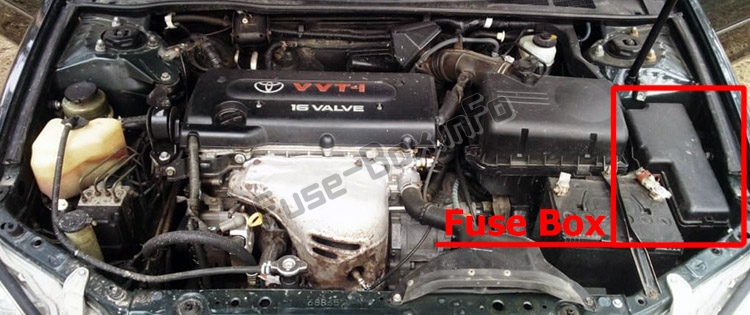

Расположение блока предохранителей

Он расположен в моторном отсеке (слева).Расположение блока предохранителей

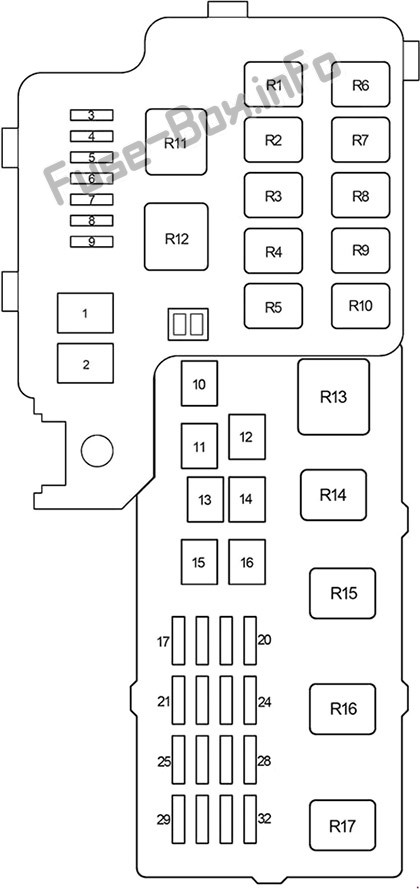

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
№AmpNameЗащищенная(ые) цепь(и)
1100ALT2AZ-FE (2002-2003): "DEF", "PWR №1", "PWR N0.2", "PWR N0.3", "PWR N0.4", "СТОП", "ДВЕРЬ №2" ", "OBD", "СИЛОВОЕ СИДЕНЬЕ", "ТОПЛИВО ОТКРЫТ", "FOG", "AMP", "ПАНЕЛЬ", "TAIL", "AM1", "CIG", "СИЛОВАЯ УСТАНОВКА", "РАД №2 ", "ЭБУ-ACC", "GAUGE 1", "ДАТЧИК2", "ЭБУ-ИГ", "СТЕКЛООЧИСТИТЕЛЬ", "ШАЙБА", "HTR (10 A)", "СЕАТ ХТР" и "SUN-SHADE" предохранители
1120ALT1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): "DEF", "PWR №1", "PWR N0,2", "PWR N0,3", "PWR N0,4", " СТОП", "ДВЕРЬ № 2", "OBD", "СИДЕНЬЕ PWR", "ТОПЛИВО ОТКРЫТО", "ТУМАН", "AMP", "ПАНЕЛЬ", "ХВОСТ", "AM1", "CIG", "ПИТАНИЕ ТОЧКА", "РАД №2", "ЭБУ-ACC", "GAUGE 1", "ДАТЧИК2", "ЭБУ-ИГ", "СТЕКЛОСТОЙНИК", "ШАЙБА", "HTR (10 A)", "СЕАТ ХТР ", и предохранители "SUN-SHADE"
260АБС №12002-2003: Антиблокировочная система тормозов, система контроля заноса автомобиля, противобуксовочная система, система помощи при экстренном торможении.
250АБС №12003-2006: Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система помощи при экстренном торможении.
315ГОЛОВКА ЛЕВАЯ LVVRЛевая фара (ближний свет), комбинированный прибор, противотуманные фары, мультиплексная система связи (BEAN)
415ГОЛОВКА ПРАВАЯ LWRПравая фара (ближний свет), мультиплексная система связи (BEAN)
55DRLСистема дневных ходовых огней
610A/CСистема кондиционирования воздуха
7--Не используется
8--Не используется
9--Не используется
1040MAINПредохранители "HEAD LH LWR", "ГОЛОВКА ПРАВАЯ LWR", "ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ", "ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ" и "DRL"
1140АБС №2Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения
1230RDIЭлектрический вентилятор охлаждения
1330CDSЭлектрический вентилятор охлаждения
1450HTRСистема кондиционирования воздуха
1530АДЖ ПДЛПедали с регулировкой мощности
1630АБС №3Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения
1730AM2Система запуска, предохранители "IGN" и "IG2"
1810ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯЛевая фара (дальний свет)
1910ГОЛОВКА ПРАВАЯ ВЕРХНЯЯПравая фара (дальний свет)
205STКомбинация приборов, запуск и зажигание
215TELНет цепи
225АЛЬТ-ССистема зарядки
2315IGNСистема запуска
2410IG2ABS, зарядка, комбинированный счетчик, круиз-контроль, трансмиссия с электронным управлением и индикатор A/T, управление двигателем, предупреждение о непристегнутом ремне, SRS, VSC
2525ДВЕРЬ1Мультиплексная система связи (BEAN), защита от кражи и управление дверными замками, беспроводное управление дверными замками
2620EFIКруиз-контроль, трансмиссия с электронным управлением и индикатор A/T, управление двигателем
2710HORNРога
2830DCCПредохранители «ЭБУ-Б», «РАД №1» и «КУПОЛ»
2925A/FКонтроль двигателя
30--Не используется
3110ETCSКруиз-контроль, управление двигателем
3215HAZСигнал поворота и сигнальная лампа опасности
Реле
R1Не используется
R2Не используется
R3Система дневных ходовых огней (№2)
R4Система дневных ходовых огней (№3)
R5Электрический вентилятор охлаждения (№2)
R6Система дневных ходовых огней (№4)
R7Педали с регулировкой мощности
R8Электрический вентилятор охлаждения (№3)
R9MG CLT
R10Управление двигателем (датчик состава топливовоздушной смеси)
R11Система кондиционирования воздуха
R12Запуск и зажигание
R13Фара
R14Электрический вентилятор охлаждения (№1)
R15VSV (Канистра с закрытым клапаном)
R16Рога
R17Модуль управления двигателем

Дополнительный блок предохранителей

Он расположен перед батареей.Дополнительный блок предохранителей

Дополнительный блок предохранителей

№AmpNameЗащищенная(ые) цепь(и)
17.5АБС №4Антиблокировочная тормозная система, Система контроля заноса автомобиля, Система контроля тяги, Система экстренного торможения
Реле
R1Не используется
R2АБС РЕЗКА
R3АБС ССО
