Предохранители и реле Toyota Camry (XV40, 2007-2011)
Схемы относятся к указанным годам и вариантам Toyota Camry (XV40, 2007-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Camry 2007-2011 гг.
Предохранители прикуривателя (розетки) в Toyota Camry являются предохранители № 29 «CIG» и № 30 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

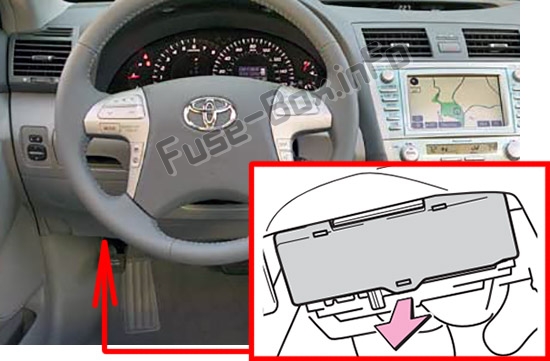

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (со стороны водителя), под крышкой.

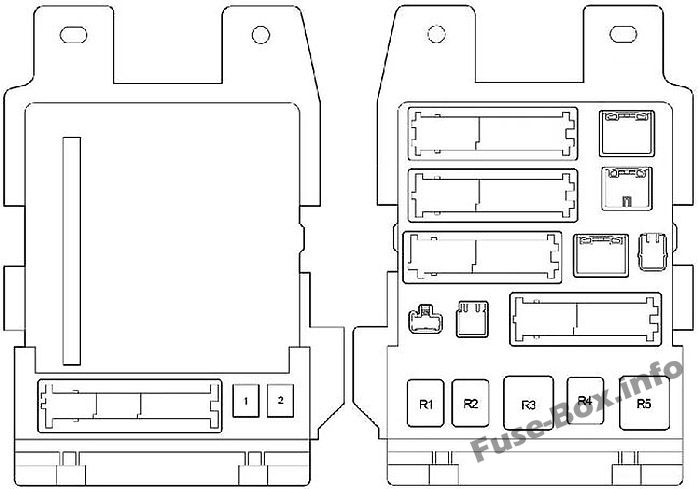

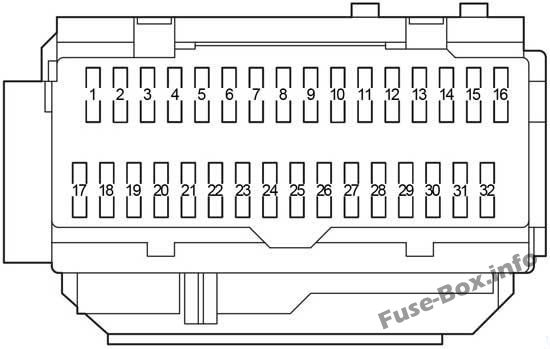

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ЗАДНЯЯ ДВЕРЬ ПРАВАЯ | 25 | Стеклоподъемник задний правый |
| 2 | ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ | 25 | Стеклоподъемник задний левый |
| 3 | ТОПЛИВО ОПН | 7.5 | Нет цепи |
| 4 | противотуманные фары | 15 | Передние противотуманные фары |
| 5 | OBD | 7.5 | Бортовая система диагностики |
| 6 | ЭБУ-Б №2 | 7.5 | Электрические стеклоподъемники |
| 7 | STOP | 10 | Стоп-сигналы, высокий стоп-сигнал, система управления блокировкой переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, главный ЭБУ кузова, антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, система помощи при торможении, электронная система управления дроссельной заслонкой |
| 8 | ТИ&ТЕ | 30 | Нет цепи |
| 9 | - | - | Не используется |
| 10 | AM1 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 11 | A/C | 7.5 | Система кондиционирования воздуха |
| 12 | PWR | 25 | Электрические стеклоподъемники |
| 13 | ДВЕРЬ №2 | 25 | Главный ЭБУ кузова |
| 14 | S/КРЫША | 30 | Лунная крыша |
| 15 | TAIL | 15 | Передние боковые габаритные/стояночные огни, стоп-сигналы/задние фонари, задние боковые габаритные огни, подсветка номерного знака, фонари заднего хода, передние указатели поворота, главный ЭБУ кузова |
| 16 | ПАНЕЛЬ | 7.5 | Навигационная система, подогревы сидений, аварийные мигалки, система кондиционирования воздуха, аудиосистема, часы, подсветка перчаточного ящика, подсветка приборной панели, рулевые переключатели, система курсовой устойчивости, противобуксовочная система |
| 17 | ЭБУ ИГ №1 | 10 | Главный ЭБУ кузова, стеклоочистители и омыватели, люк в крыше, система предупреждения о давлении в шинах, электрические вентиляторы охлаждения, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, навигационная система |
| 18 | ЭБУ ИГ №2 | 7.5 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система помощи при экстренном торможении, система управления блокировкой переключения передач, автоматическая коробка передач, система круиз-контроля |
| 19 | Кондиционер №2 | 10 | Система кондиционирования, обогрев заднего стекла |
| 20 | WASH | 10 | Стеклоочистители и омыватели лобового стекла |
| 21 | S-HTR | 20 | Подогрев сидений |
| 22 | ДАТЧИК № 1 | 10 | Аварийная сигнализация, система зарядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, фонари заднего хода |
| 23 | WIP | 25 | Стеклоочистители и омыватели лобового стекла |
| 24 | H-LP ур. | 7.5 | Нет цепи |
| 25 | INJ | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска |
| 26 | IGN | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система защиты от кражи, система подушек безопасности SRS, система блокировки рулевого управления, система классификации пассажиров на переднем сиденье, система смарт-ключей, электронная система управления дроссельной заслонкой |
| 27 | ДАТЧИК №2 | 7.5 | Приборы и счетчики, мультиинформационный дисплей, часы |
| 28 | ЭБУ-ACC | 7.5 | Часы, главный ЭБУ кузова, система управления блокировкой переключения передач, наружное зеркало заднего вида, система интеллектуального ключа |
| 29 | CIG | 20 | Розетка |
| 30 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 20 | Розетка |
| 31 | РАДИО №2 | 7.5 | Аудиосистема, навигационная система |
| 32 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида |
| No. | Name | Amp | Схема |
|---|---|---|---|
| 1 | П/СИДЕНЬЕ | 30 | Сиденья с электроприводом |
| 2 | СИЛА | 30 | Электрические стеклоподъемники |
| Реле | |||
| R1 | Противотуманные огни | ||
| R2 | Задние фонари | ||
| R3 | Дополнительное реле | ||
| R4 | Стеклоподъемник | ||
| R5 | Реле IG1 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

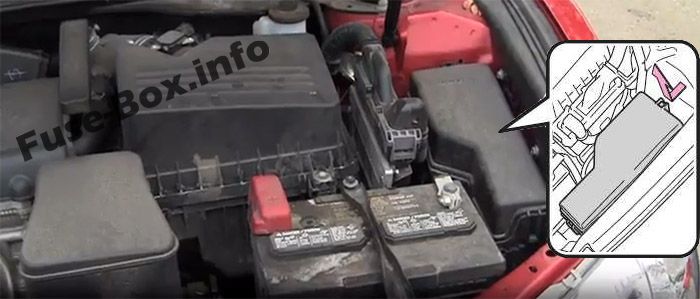

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

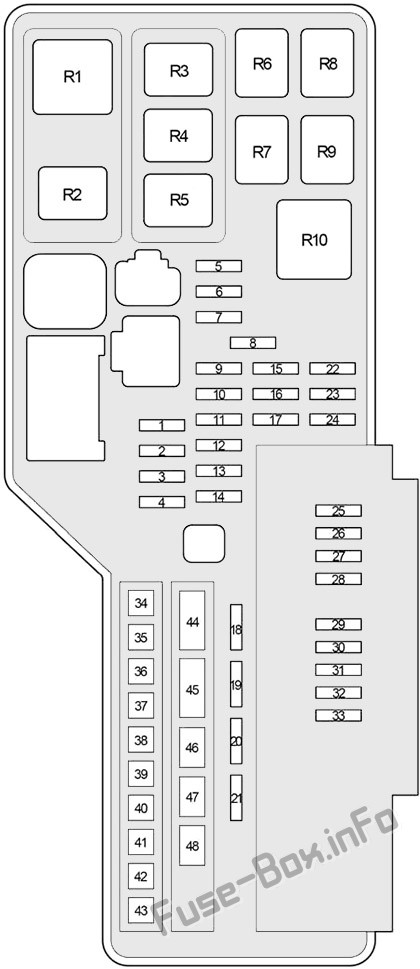

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | Не используется |
| 2 | РР противотуманные фары | 10 | Задний противотуманный фонарь |
| 3 | FR DEF | 15 | |
| 4 | - | - | Не используется |
| 5 | AM2 | 7.5 | Система запуска |
| 6 | АЛЬТ-С | 7.5 | Система зарядки |
| 7 | МАЙДЕНЬ/ТЕЛ. | 7.5 | Нет цепи |
| 8 | - | - | Не используется |
| 9 | EFI2 | 30 | 2AR-FE (2009-2011): система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 10 | Э-АКМ | 10 | 2GR-FE: без цепи |
| 11 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 12 | HAZ | 15 | Сигнальные огни, датчик и счетчики |
| 13 | IG2 | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, ДАТЧИК № 2, IGN, INJ |
| 14 | ЗАМОК СТР. | 20 | Система блокировки руля |
| 15 | DOME | 10 | Приборы и счетчики, освещение туалетного столика, освещение багажника, освещение выключателя зажигания, освещение дверей, внутреннее освещение, личное освещение, часы, система смарт-ключей |
| 16 | ЭБУ-Б №1 | 10 | Беспроводная система дистанционного управления, система классификации пассажиров на переднем сиденье, главный ЭБУ кузова, система контроля устойчивости автомобиля |
| 17 | РАДИО №1 | 15 | Аудиосистема, навигационная система |
| 18 | ДВЕРЬ №1 | 25 | Главный ЭБУ кузова |
| 19 | - | - | - |
| 20 | AMP | 25 | Аудио система |
| 21 | ЭФИ ГЛАВНАЯ | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой, главный ЭБУ кузова, предохранители "EFI NO.2" и "EFI NO.3" |
| 22 | - | - | Не используется |
| 23 | EFI NO.3 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 24 | EFI NO.2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 25 | S-РОГ | 7.5 | Horn |
| 26 | A/F | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 27 | MPX-B | 10 | Манометры и счетчики |
| 28 | EFI NO.1 | 10 | Система защиты от кражи, система смарт-ключей, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 29 | HORN | 10 | Рога |
| 30 | H-LP (РЛ) | 15 | Правая фара (ближний свет) |
| 31 | H-LP (LL) | 15 | Левая фара (ближний свет) |
| 32 | Н-ЛП(правая) | 15 | Правая фара (дальний свет) |
| 33 | H-LP (левый) | 15 | Левая фара (дальний свет) |
| 34 | HTR | 50 | Система кондиционирования воздуха |
| 35 | АБС №1 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 36 | ВЕНТИЛЯТОР ГЛАВНЫЙ | 50 | 2GR-FE: Электровентиляторы охлаждения |
| 37 | АБС №2 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 38 | RR DEF | 50 | Обогрев заднего стекла, предохранитель "МИР ХТР" |
| 39 | СИДЕНЬЕ ЗАДН. | 30 | Нет цепи |
| 40 | H-LP CLN | 30 | Нет цепи |
| 41 | КДС ВЕНТИЛЯТОР | 40 | 2AR-FE: электрические вентиляторы охлаждения |
| 42 | ВЕНТИЛЯТОР РДИ | 40 | 2AR-FE: электрические вентиляторы охлаждения |
| 43 | MSB | 30 | Нет цепи |
| 44 | ALT | 120 | "РР противотуманные фары", "FR DEF", "AM2", "АЛЬТ-С", "МАЙДЕНЬ/ТЕЛ.", "Э-АКМ", "ETCS", "HAZ", "IG2", "ЗАМОК СТР.", " КУПОЛ", "ECU-B №1" "РАДИО №1", "ЭФИ ГЛАВНАЯ", "AMP", "ДВЕРЬ №1", "EFI №3", "EFI №2", "S -ГОРН", "A/F", "MPX-B", "EFI NO.1", "ГОРН", "H-LP(RL)", "H-LP(LL)" "Н-ЛП(правая) )", "H-LP(LH)", "HTR", "ABS №1", "ГЛАВНЫЙ ВЕНТИЛЯТОР", "ABS №2", "RR DEF", "СИДЕНЬЕ ЗАДН.", "H-LP Предохранители CLN", "КДС ВЕНТИЛЯТОР", "ВЕНТИЛЯТОР РДИ", "MSB", "ALT" и "СТ/АМ2" |
| 45 | - | - | Не используется |
| 46 | - | - | Не используется |
| 47 | - | - | Не используется |
| 48 | СТ/АМ2 | 30 | Система запуска, ДАТЧИК №2, IGN, INJ |
| Реле | |||
| R1 | ВСК №2 | ||
| R2 | ВСК №1 | ||
| R3 | 2AZ-FE: Электрический вентилятор охлаждения (№ 1) | ||
| R4 | 2AZ-FE: Электровентилятор охлаждения (№3) | ||
| R5 | 2AZ-FE: Электровентилятор охлаждения (№2) 2GR-FE: Электрический вентилятор охлаждения | ||
| R6 | Стартер | ||
| R7 | Зажигание | ||
| R8 | Реле МГК | ||
| R9 | Реле ST CUT | ||
| R10 | Обогрев заднего стекла |
