Предохранители и реле Toyota Camry (XV50, 2012-2017)
Схемы относятся к указанным годам и вариантам Toyota Camry (XV50, 2012-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Тойота Камри 2012-2017
Предохранители прикуривателя (розетки) в Toyota Camry являются предохранители №15 «P/ВЫХОД ЗАДН.» и №34 «CIG&P/OUTLET» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне

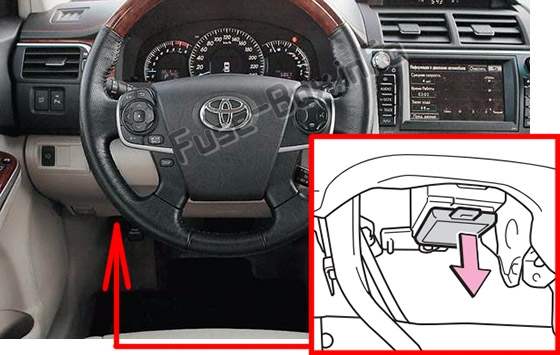

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (со стороны водителя), под крышкой.

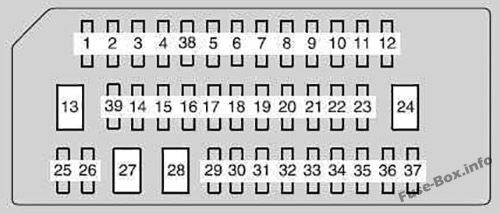

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ЭБУ-IG1 №2 | 10 | Система управления блокировкой переключения передач, обогреватели сидений, система смарт-ключей, система предупреждения о давлении в шинах, беспроводной пульт дистанционного управления, мультиплексная система связи, аудиосистема, навигационная система, люк в крыше, автоматическое антибликовое покрытие внутреннего зеркала заднего вида |
| 2 | ЭБУ-IG1 №1 | 10 | Система контроля устойчивости автомобиля, электрические вентиляторы охлаждения, датчик рулевого управления, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система зарядки, обогреватель заднего стекла, обогреватели наружных зеркал заднего вида, монитор слепых зон |
| 3 | ПАНЕЛЬ | 10 | Подсветка переключателя, система кондиционирования, подсветка рычага переключения передач, подсветка перчаточного ящика, внутреннее освещение, индивидуальное освещение, аудиосистема, навигационная система |
| 4 | TAIL | 15 | Габаритные огни, боковые габаритные огни, задние фонари, подсветка номерного знака, противотуманные фары |
| 5 | EPS-IG1 | 7.5 | Электроусилитель руля |
| 5 | ДВЕРЬ П/П | 20 | Задний правый электростеклоподъемник |
| 6 | ЭБУ-IG1 №3 | 7.5 | Монитор слепых зон |
| 6 | ДВЕРЬ Ф/Л | 20 | Передние левые стеклоподъемники, ЭБУ управления наружными зеркалами |
| 7 | S/HTR&FAN F/L | 10 | Подогрев сидений |
| 7 | ДВЕРЬ П/Л | 20 | Задние левые электростеклоподъемники |
| 8 | H-LP ур. | 7.5 | Автоматическая система регулировки фар |
| 9 | ШАЙБА | 10 | Стеклоочистители и омыватели лобового стекла |
| 10 | А/С-IG1 | 7.5 | Система кондиционирования воздуха |
| 11 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Стеклоочистители и омыватели лобового стекла |
| 12 | БКУП ЛП | 7.5 | Фонари заднего хода, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, навигационная система |
| 13 | ДВЕРЬ №1 | 30 | Электрические стеклоподъемники |
| 14 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ-S | 5 | Нет цепи |
| 14 | EPS-IG1 | 7.5 | Электроусилитель руля |
| 15 | P/ВЫХОД ЗАДН. | 20 | Розетка |
| 16 | SFT LOCK-ACC | 5 | Система управления блокировкой переключения передач |
| 17 | ДВЕРЬ П/П | 20 | Задний правый электростеклоподъемник |
| 17 | S./HTR&ВЕНТИЛЯТОР F/R | 10 | Подогрев сидений (переднее правое) |
| 18 | ДВЕРЬ П/Л | 20 | Задние левые электростеклоподъемники |
| 18 | S/HTR&FAN F/L | 10 | Подогрев сидений (переднее левое) |
| 19 | OBD | 10 | Бортовая система диагностики |
| 20 | ЭБУ-Б №2 | 10 | Система смарт-ключей, система предупреждения о давлении в шинах |
| 21 | ДВЕРЬ №2 | 20 | Электрические стеклоподъемники |
| 22 | AM1 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система стартера |
| 23 | STOP | 7.5 | Задние фонари, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля, антиблокировочная тормозная система, трансмиссия с электронным управлением, высокий стоп-сигнал, система интеллектуального ключа, система управления блокировкой переключения передач |
| 24 | П/СИДЕНЬЕ ЗАДН. | 30 | Нет цепи |
| 25 | А/С-В | 7.5 | Система кондиционирования воздуха |
| 26 | S/КРЫША | 10 | Лунная крыша |
| 27 | П/СИДЕНЬЕ ПЕРЕДН. | 30 | Сиденья с электроприводом |
| 28 | PSB | 30 | Нет цепи |
| 29 | Д/Л-АМ1 | 20 | Мультиплексная система связи, дверной замок с электроприводом, выключатель открывания багажника |
| 30 | ТИ&ТЕ | 20 | Нет цепи |
| 31 | A/B | 10 | Система классификации пассажиров на переднем сиденье, система подушек безопасности SRS |
| 32 | ЭБУ-IG2 №1 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 33 | ЭБУ-IG2 №2 | 7.5 | Система смарт-ключей, монитор слепых зон |
| 34 | CIG&P/ ВЫХОД | 15 | Розетка |
| 35 | ЭБУ-ACC | 7.5 | Часы, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, навигационная система |
| 36 | S/HTR&ВЕНТИЛЯТОР FI R | 10 | Подогрев сидений |
| 37 | S/HTR RR | 20 | Нет цепи |
| 38 | ДВЕРЬ П/П | 10 | Передние правые электрические стеклоподъемники, ЭБУ управления наружными зеркалами |
| 39 | ЭБУ-IG1 №3 | 7.5 | Нет цепи |
Блок предохранителей в моторном отсеке

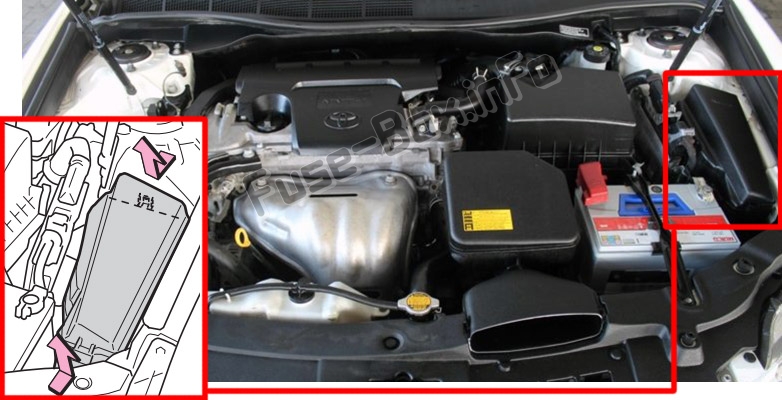

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

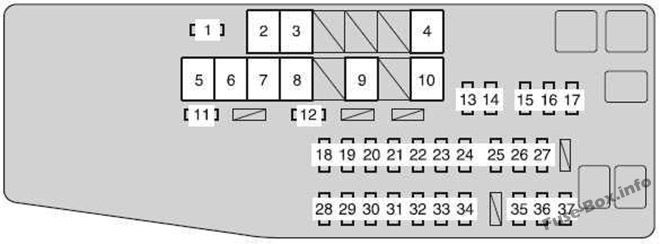

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | METER-IG2 | 5 | Датчик и метры |
| 2 | FAN | 50 | 2GR-FE: Электровентиляторы охлаждения |
| 3 | H-LPCLN | 30 | Нет цепи |
| 4 | HTR | 50 | Система кондиционирования воздуха |
| 5 | ALT | 120 | Система зарядки |
| 6 | АБС №2 | 30 | Система контроля устойчивости автомобиля |
| 7 | СТ/АМ2 | 30 | Система стартера, ЭБУ-IG2 №1, A/B, ЭБУ-IG2 №2 |
| 8 | H-LP-ГЛАВНЫЙ | 30 | H-LP LH-LO, H-LP RH-LO, MNL H-LP Ур., фары (ближний свет) |
| 9 | АБС №1 | 50 | Система контроля устойчивости автомобиля |
| 10 | EPS | 80 | Электроусилитель руля |
| 11 | S-РОГ | 7.5 | S-РОГ |
| 12 | HORN | 10 | Рога |
| 13 | EFI NO.2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 14 | EFI NO.3 | 7.5 | 2AR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 14 | EFI NO.3 | 10 | 2GR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | INJ | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 16 | ЭБУ-IG2 №3 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система блокировки рулевого управления, трансмиссия с электронным управлением |
| 17 | IGN | 15 | Стартовая система |
| 18 | Д/Л-АМ2 | 20 | Нет цепи |
| 19 | IG2-ГЛАВНЫЙ | 25 | IGN, INJ, METER-IG2, ECU-IG2 №3, A/B, ECU-IG2 №2, ECU-IG2 №1 |
| 20 | АЛЬТ-С | 7.5 | Система зарядки |
| 21 | ПЕРВОЕ МАЯ | 5 | ПЕРВОЕ МАЯ |
| 22 | ПОВОРОТ И ХАЗ | 15 | Сигнальные огни поворота, аварийные мигалки, датчики и счетчики |
| 23 | СИЛЬНЫЙ ЗАМОК | 10 | Система блокировки руля |
| 24 | AMP | 15 | Аудио система |
| 25 | H-LP LH-LO | 15 | Галогенная фара: левая фара (ближний свет), ручная система регулировки угла наклона фар |
| 25 | H-LP LH-LO | 20 | Газоразрядная фара: Левая фара (ближний свет), ручная система регулировки уровня фар |
| 26 | H-LP RH-LO | 15 | Галогенная фара: Правая фара (ближний свет) |
| 26 | H-LP RH-LO | 20 | Разрядная фара: Правая фара (ближний свет) |
| 27 | MNL H-LP Ур. | 7.5 | Разрядная фара: ручная система регулировки уровня фар |
| 28 | EFI-MAIN NO.1 | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI №2, EFI №3, датчик A/F |
| 29 | УМНАЯ | 5 | Нет цепи |
| 30 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 31 | БУКСИРОВКА | 20 | Нет цепи |
| 32 | EFI NO.1 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 33 | EFI-MAIN NO.2 | 20 | 2AR-FE: датчик A/F |
| 33 | A/F | 20 | 2GR-FE: датчик A/F |
| 34 | AM 2 | 7.5 | Система смарт-ключей |
| 35 | РАДИО-Б | 20 | Аудиосистема, навигационная система |
| 36 | DOME | 7.5 | Часы, подсветка туалетного столика, внутреннее освещение, личное освещение, освещение багажника, подсветка дверей |
| 37 | ЭБУ-Б №1 | 10 | Мультиплексная система связи, система смарт-ключей, манометр и счетчики, система предупреждения о давлении в шинах, беспроводной пульт дистанционного управления, датчик рулевого управления, система классификации пассажиров на переднем сиденье, монитор слепых зон |
