Предохранители и реле Toyota Celica (T200, 1996-1999)
Схемы относятся к указанным годам и вариантам Toyota Celica (T200, 1996-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Celica 1996-1999 гг.
Предохранитель прикуривателя (розетки) в Toyota Celica Это предохранитель № 25 «КИГ и РАД» в блоке предохранителей панели приборов.
Оглавление
Блоки предохранителей в салоне
Блоки предохранителей в салоне

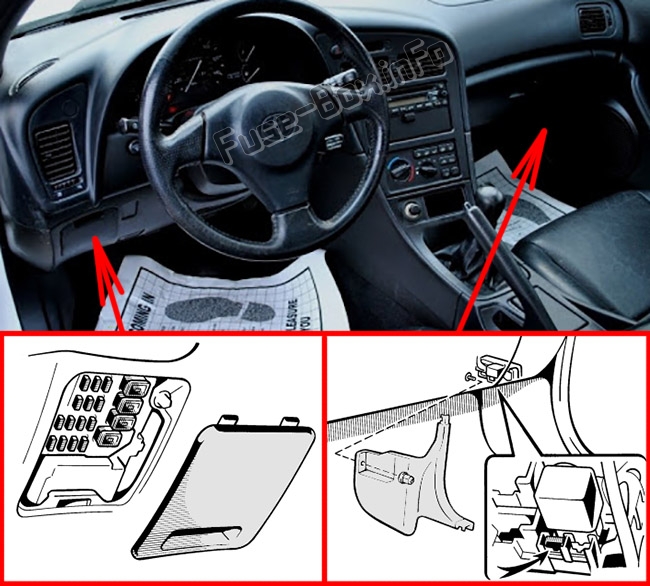

Расположение блока предохранителей
В салоне два блока предохранителей. Первый находится за крышкой на панели управления, а второй — за крышкой на кик-панели со стороны пассажира.

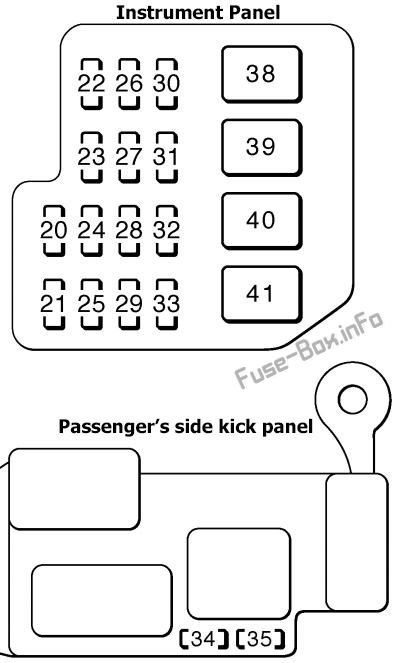

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 20 | ЭБУ-ИГ | 15A | Автоматическая коробка передач с электронным управлением, антиблокировочная тормозная система |
| 21 | SEAT-HTR | 20A | Нет цепи |
| 22 | ПАНЕЛЬ | 7.5A | Подсветка приборной панели |
| 23 | STOP | 15A | Стоп-сигналы, высокий стоп-сигнал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, устройство отключения системы круиз-контроля, автоматическая коробка передач с электронным управлением, антиблокировочная тормозная система |
| 24 | FOG | 20A | Передние противотуманные фары |
| 25 | КИГ и РАД | 15A | Прикуриватель, цифровой дисплей часов, автомобильная аудиосистема |
| 26 | IGN | 7.5A | Система зарядки, сигнальная лампа разрядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS |
| 27 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватель лобового стекла, очиститель и омыватель заднего стекла |
| 28 | МИР-ХТР | 10A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 29 | TURN | 10A | Указатели поворота, аварийные мигалки |
| 30 | TAIL | 15A | Задние фонари, габаритные огни, передние боковые габаритные огни, задние боковые габаритные огни, подсветка номерного знака |
| 31 | HTR | 10A | Система кондиционирования, обогрев заднего стекла |
| 32 | ИЗМЕРЯТЬ | 10A | Датчики и счетчики, система дверного замка с электроприводом |
| 33 | ST | 7.5A | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 34 | A/C | 10A | Система кондиционирования воздуха |
| 35 | БД II | 7.5A | Бортовая система диагностики |
| 38 | AM1 | 40A | Электронная система зажигания/ распределительная система зажигания |
| 39 | DOOR | 30A | Система дверных замков с электроприводом, система управления складным верхом |
| 40 | DEF | 30A | Обогрев заднего стекла |
| 41 | СИЛА | 30A | Электрические стеклоподъемники, люк с электроприводом |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

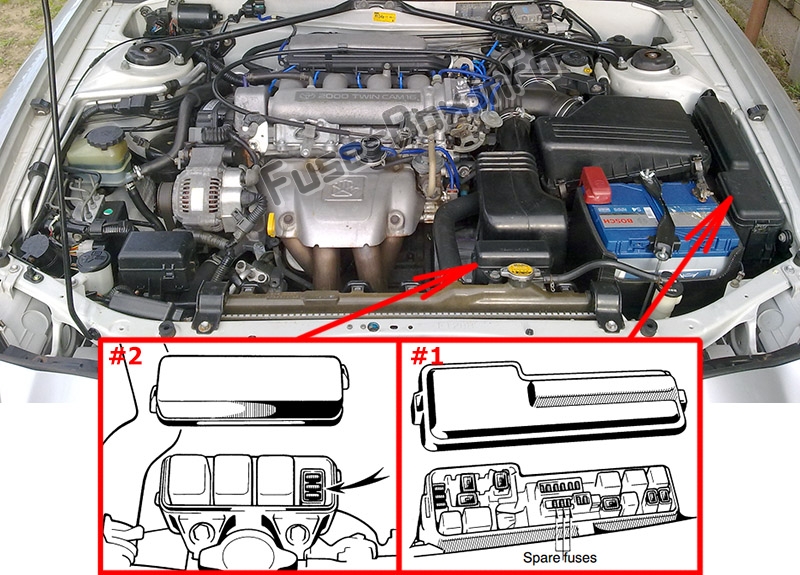

Расположение блока предохранителей
Блок предохранителей находится рядом с аккумулятором. В версиях для Канады (да и в некоторых других) рядом находится дополнительный блок предохранителей.

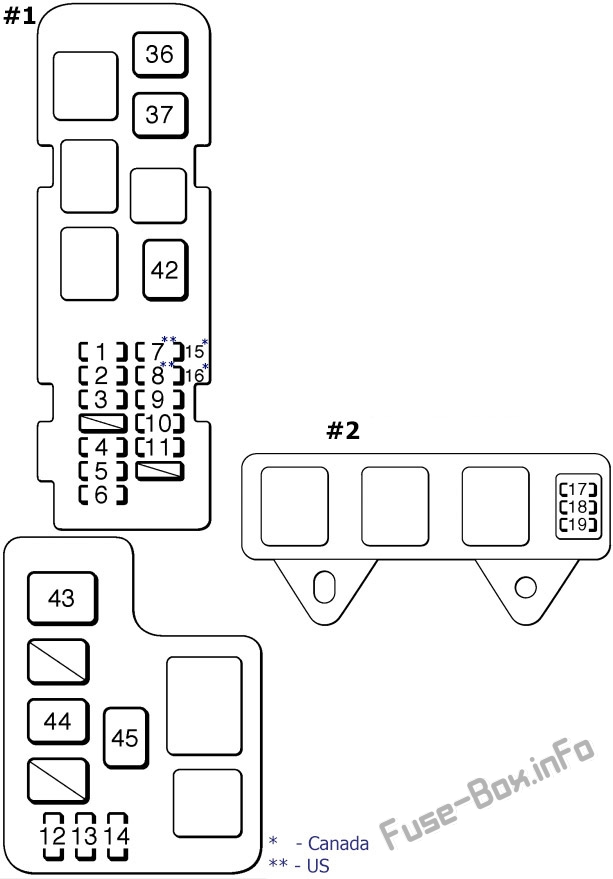

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | AM2 | 30A | Система запуска |
| 2 | ОПАСНОСТЬ | 10A | Аварийные мигалки |
| 3 | HORN | 7.5A | Рога |
| 4 | РАДИО №1 | 20A | Автомобильная аудиосистема |
| 5 | ЭБУ-Б | 15A | Антиблокировочная система тормозов, круиз-контроль |
| 6 | DOME | 10A | Внутреннее освещение, личное освещение, освещение багажного отделения, освещение багажника, подсветка дверей, часы |
| 7 | ГОЛОВА (ЛЕВАЯ) | 15A | Левая фара |
| 8 | ГОЛОВА (ПРАВАЯ) | 15A | Правая фара |
| 9 | ЗАПАСНОЙ | Запасной | |
| 10 | ЗАПАСНОЙ | Запасной | |
| 11 | ЗАПАСНОЙ | Запасной | |
| 12 | АЛЬТ-С | 7.5A | Система зарядки |
| 13 | СРС WRN | 7.5A | сигнальная лампа подушки безопасности SRS |
| 14 | EFI | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | ГОЛОВА (ЛЕВАЯ) LO | 15A | Левая фара (ближний свет) |
| 16 | ГОЛОВКА (ПРАВАЯ) LO | 15A | Правая фара (ближний свет) |
| 17 | ГОЛОВА-ПРИВЕТ (ПРАВАЯ) | 15A | Правая фара (дальний свет) |
| 18 | ГОЛОВА-ПРИВЕТ (ЛЕВАЯ) | 15A | Левая фара (дальний свет) |
| 19 | DRL | 7.5A | Система дневных ходовых огней |
| 36 | RDI | 30A | Электрический вентилятор охлаждения |
| 37 | CDS | 30A | Электрический вентилятор охлаждения |
| 42 | HTR | 40A | Система кондиционирования воздуха |
| 43 | ALT | 100A | Предохранители "АЛЬТ-С", "TAIL", "DOOR", "DEF" и "СИЛА" |
| 44 | MAIN | 60A | Система запуска, фары, предохранители "АМ2", "ОПАСНОСТЬ", "ГОРН", "КУПОЛ" и "РАДИО" |
| 45 | ABS | 50A | Антиблокировочная тормозная система |
