Предохранители и реле Toyota Celica (T230, 1999-2006)
Схемы относятся к указанным годам и вариантам Toyota Celica (T230, 1999-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Celica 2000-2006 гг.

Предохранитель прикуривателя (розетки) в Toyota Celica это предохранитель №33 "CIG" в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне

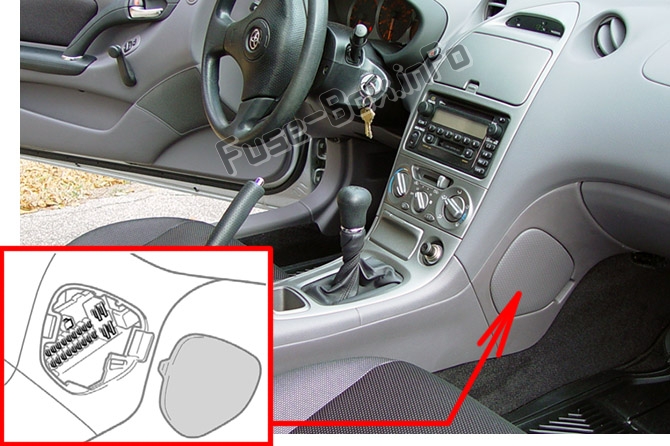

Расположение блока предохранителей
Блок предохранителей находится за крышкой с правой стороны центральной консоли.

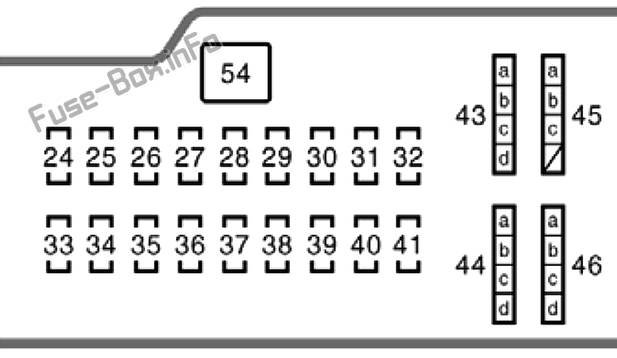

Схема блока предохранителей

| № | Name | Amp | Описание |
|---|---|---|---|
| 24 | S/КРЫША | 15A | Электрическая лунная крыша |
| 25 | Флорида П/В | 20A | Электрические стеклоподъемники |
| 26 | STOP | 10A | Стоп-сигналы, антиблокировочная система тормозов, высокий стоп-сигнал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система автоматической коробки передач с электронным управлением, система круиз-контроля |
| 27 | СРС-ИГ | 7.5A | Система подушек безопасности SRS |
| 28 | ШАЙБА | 15A | Омыватель лобового стекла, омыватель заднего стекла |
| 29 | РАДИО | 15A | Аудио система |
| 30 | TURN | 7.5A | Сигнальные огни поворота |
| 31 | HTR | 10A | Система кондиционирования воздуха |
| 32 | TAIL | 10A | Задние фонари, подсветка приборной панели, подсветка номерного знака, передние боковые фонари |
| 33 | CIG | 15A | Зажигалка |
| 34 | AM1 | 25A | Система запуска, "CIG", "ECU ACC", "СРС-ИГ", "ШАЙБА", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "БК/УП ЛП", "ДЕСЯТКИ РДЦ", "DEF RLY", "ЭБУ КУЗОВА-IG", Предохранители "TURN", "HTR", "ПРЕДУПРЕЖДЕНИЕ", "ВЕНТИЛЯТОР", "АБС-ИГ" и "ЭБУ-ИГ" |
| 35 | DOOR | 20A | Система дверных замков с электроприводом |
| 36 | противотуманные фары | 15A | Передние противотуманные фары |
| 37 | OBD | 7.5A | Бортовая система диагностики |
| 38 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | Дворники |
| 39 | МИР ХТР | 10A | Нет цепи |
| 40 | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Стеклоочиститель заднего стекла |
| 41 | ФР П/В | 20A | Электрические стеклоподъемники |
| 43a | MPX-B | 7.5A | Беспроводная система дистанционного управления |
| 43b | РР противотуманные фары | 7.5A | Нет цепи |
| 43c | DOME | 7.5A | Часы, внутреннее освещение |
| 43d | ЭБУ-Б | 7.5A | Система кондиционирования воздуха, датчики и счетчики |
| 44a | ПРЕДУПРЕЖДЕНИЕ | 5A | Система зарядки, датчики и счетчики |
| 44b | ЭБУ-ИГ | 5A | Система круиз-контроля |
| 44c | АБС-ИГ | 5A | Антиблокировочная тормозная система |
| 44d | ВЕНТИЛЯТОР | 5A | Электрический вентилятор охлаждения |
| 45a | ПАНЕЛЬ1 | 7.5A | 2000: Датчики и счетчики, система кондиционирования воздуха, система автоматической коробки передач с электронным управлением, система регулировки уровня света фар, передние противотуманные фары, аварийная сигнализация, указатели поворота; 2001-2002: Автомагнитола, прикуриватель, подсветка бардачка; 2003-2006: Подсветка перчаточного ящика, подсветка панели приборов. |
| 45b | ПАНЕЛЬ2 | 7.5A | 2000: Автомобильная аудиосистема, прикуриватель, подсветка бардачка; 2001-2002: Датчики и счетчики, система кондиционирования воздуха, система автоматической коробки передач с электронным управлением, система регулировки уровня света фар, передние противотуманные фары, аварийная сигнализация, указатели поворота; 2003-2006: Передние противотуманные фары, подсветка панели приборов, подсветка комбинации приборов. |
| 45c | ЭБУ-ACC | 7.5A | Часы, аудиосистема, зеркала заднего вида с электроприводом, антенна с электроприводом |
| 46a | БК/УП ЛП | 5A | Фонари заднего хода |
| 46b | DEF RLY | 5A | Электрические стеклоподъемники, обогрев заднего стекла |
| 46c | ЭБУ КУЗОВА-IG | 5A | 2000: Противоугонная система; 2001-2006: Мультиплексная система связи |
| 46d | ДЕСЯТКИ РДЦ | 5A | Автоматическая коробка передач с электронным управлением, система управления блокировкой переключения передач, люк с электроприводом, силовая антенна |
| 54 | DEF | 30A | Обогрев заднего стекла |
Блоки предохранителей в моторном отсеке

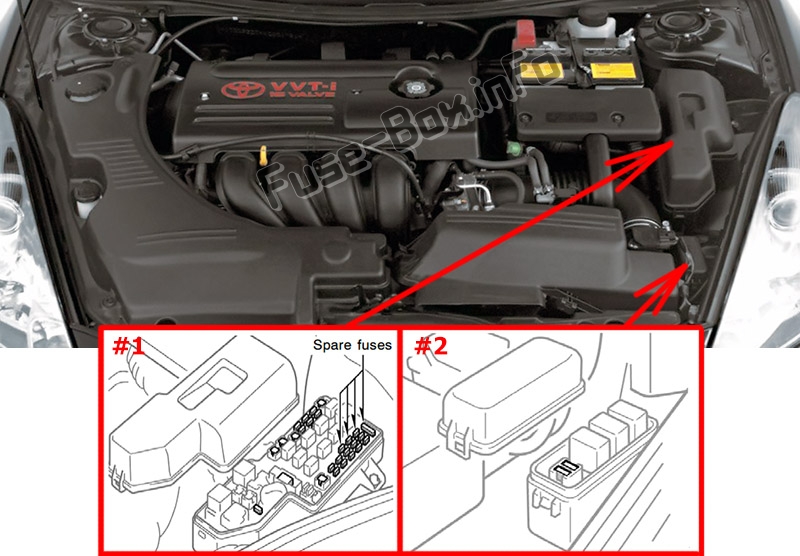

Расположение блока предохранителей

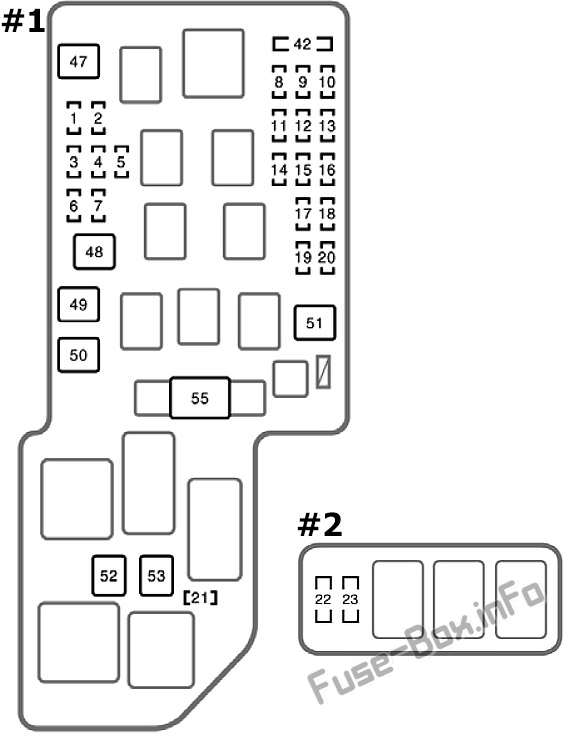

Схема блока предохранителей

| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | АВТО АНТЕННА | 15A | 2000–2002 годы: не используется; 2003-2006: Мощная антенна |
| 2 | ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ | 10A | 2000-2003: Левая фара (дальний свет); 2004-2006: Нет цепи |
| 3 | ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ | 20A | 2000-2003: Правая фара (дальний свет); 2004-2006: Нет цепи |
| 4 | ГОЛОВНОЙ УРОВЕНЬ ДРЛ №1 (или ДРЛ №1) | 7.5A | Система дневных ходовых огней, система регулировки уровня света фар (2003-2006 гг.) |
| 5 | ГОЛОВКА ПРАВАЯ LWR | 10А или 15А | Правая фара (ближний свет) (2000-2002: 10A; 2003-2006: 15A) |
| 6 | ГОЛОВКА ЛЕВАЯ LWR | 10А или 15А | Левая фара (ближний свет) (2000-2002: 10A; 2003-2006: 15A) |
| 7 | АБС №2 | 25A | Антиблокировочная тормозная система |
| 8 | ЗАПАСНОЙ | 30A | Запасной |
| 9 | HORN | 10A | Horn |
| 10 | АЛЬТ-С | 7.5A | Система зарядки |
| 11 | ЗАПАСНОЙ | 15A | Запасной |
| 12 | ЭФИ №1 | 10A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | DCC | 25A | Предохранители "РАДИО", "DOME", "MPX-B" и "ЭБУ-Б" |
| 14 | ЗАПАСНОЙ | 10A | Запасной |
| 15 | ЭФИ №2 | 10A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов |
| 16 | EFI | 20A | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "ЭФИ №1" и "ЭФИ №2" |
| 17 | ST | 7.5A | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 18 | AM2 | 7.5A | Система запуска |
| 19 | IG2 | 15A | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | HAZ | 10A | Аварийные мигалки |
| 21 | ETCS | 10A | 2000–2002 годы: не используется; 2003-2006: Электронная система управления дроссельной заслонкой |
| 22 | ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ | 10A | Правая фара (дальний свет), система дневных ходовых огней (2000-2003 гг.) |
| 23 | ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ | 10A | Левая фара (дальний свет), система дневных ходовых огней (2004-2006 гг.) |
| 42 | ЗАПАСНОЙ | 7.5A | Запасной предохранитель |
| 47 | HTR | 50A | Система кондиционирования воздуха |
| 48 | RDI | 30A | Электрический вентилятор охлаждения |
| 49 | АБС №1 | 50A | Антиблокировочная тормозная система |
| 50 | CDS | 30A | Электрический вентилятор охлаждения |
| 51 | MAIN | 40A | Система запуска, система дневных ходовых огней, предохранитель "ST" |
| 52 | А-ПМП | 50A | 2000–2003 годы: не используется; 2004-2006: Система контроля выбросов |
| 53 | H-LP CLN | 50A | Нет цепи |
| 55 | ALT | 120A | Система охлаждения, электровентилятор охлаждения, система запуска, обогрев заднего стекла, задние фонари, "АБС №1", "АБС №2", "HTR", "ФР П/В", "Флорида П/В", "DOOR" , предохранители "OBD", "STOP", "S/ ROOF", "МИР ХТР", "противотуманные фары" и "AM1" |
