Предохранители и реле Toyota Corolla (E110, 1998-2002)
Схемы относятся к указанным годам и вариантам Toyota Corolla (E110, 1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Corolla 1998-2002 гг.
Предохранитель прикуривателя (розетки) в Toyota Corolla Это предохранитель №31 «CIG» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

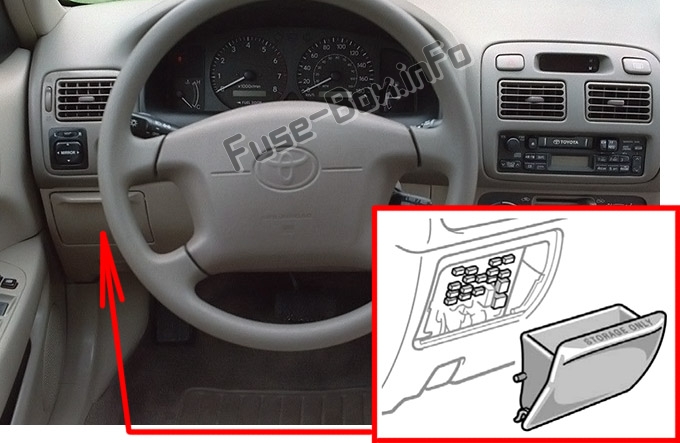

Расположение блока предохранителей
Блок предохранителей расположен за вещевым отсеком со стороны водителя на приборной панели.

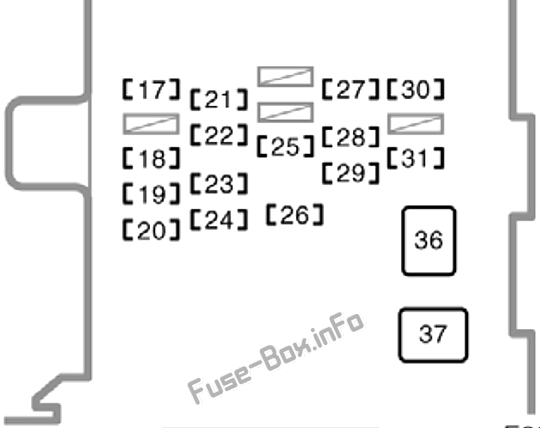

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 17 | TURN | 7.5A | Указатели поворота, аварийные мигалки |
| 18 | ИЗМЕРЯТЬ | 10A | Датчики и счетчики, задние фонари, система кондиционирования воздуха, электрические стеклоподъемники, обогреватель заднего стекла, система блокировки дверей с электроприводом |
| 19 | WIP | 20A | Стеклоочистители и омыватели лобового стекла |
| 20 | DEF I-UP/M-HTR | 10A | Обогрев заднего стекла, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21 | ЭБУ-ИГ | 10A | Система запуска, электровентилятор охлаждения, система блокировки переключения передач АКПП, антиблокировочная система тормозов, система круиз-контроля, противоугонная система (2000 г.) |
| 22 | IGN | 7.5A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система зарядки, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 23 | STOP | 15A | 1998-1999: Стоп-сигналы, высокий стоп-сигнал, антиблокировочная система тормозов, система блокировки переключения АКПП; 2000-2002: Стоп-сигналы, высокий стоп-сигнал, антиблокировочная тормозная система, система блокировки переключения АКПП, система круиз-контроля, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива. |
| 24 | TAIL | 15A | Задние фонари, датчики и счетчики, управление подсветкой приборной панели, прикуриватель, часы, автомобильная аудиосистема, обогреватель заднего стекла, подсветка номерного знака, система автоматической коробки передач с электронным управлением, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система кондиционирования воздуха, аварийные мигалки |
| 25 | OBD | 7.5A | Бортовая система диагностики |
| 26 | ЭБУ-Б | 7.5A | Система подушек безопасности SRS, преднатяжители ремней безопасности |
| 27 | ST | 5A | Система стартера, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 28 | D/L | 30A | Система дверных замков с электроприводом |
| 29 | FOG | 15A | 1998–2000 годы: не используется; 2001-2002: Передние противотуманные фары |
| 30 | S-HTR | 15A | Нет цепи |
| 31 | CIG | 15A | Автомобильная аудиосистема, часы, прикуриватель, зеркала заднего вида с электроприводом, система подушек безопасности SRS, преднатяжители ремней безопасности, система блокировки переключения АКПП, противоугонная система (1998-2000) |
| 36 | DEF | 40A | Обогрев заднего стекла, предохранитель "DEF I-UP/M-HTR" |
| 37 | СИЛА | 30A | Электрические стеклоподъемники, люк с электроприводом |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

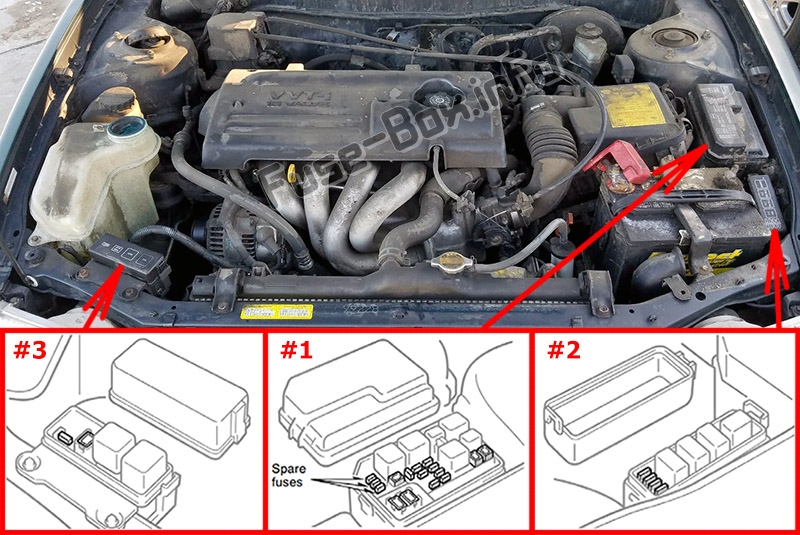

Расположение блока предохранителей

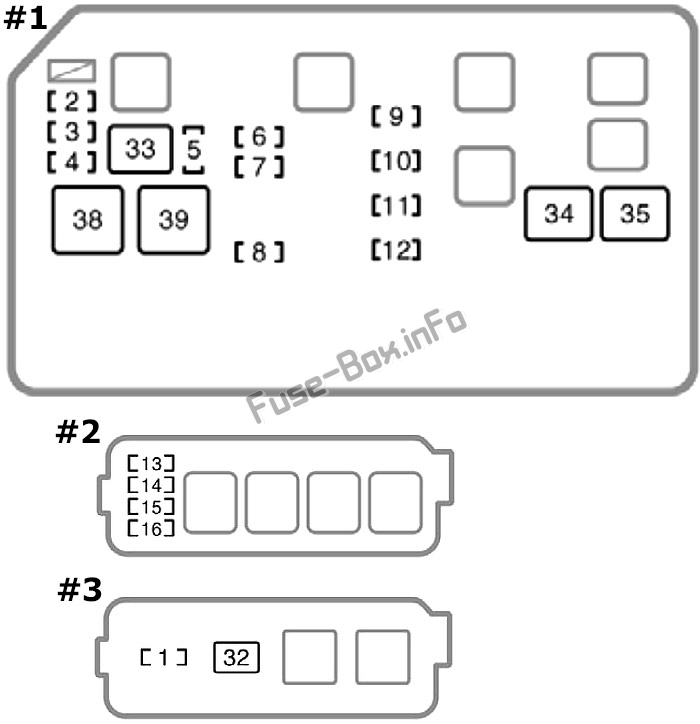

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | A/C | 7.5A | Система кондиционирования, электрические вентиляторы охлаждения |
| 2 | ЗАПАСНОЙ | 5A | Запасной предохранитель |
| 3 | ЗАПАСНОЙ | 10A | Запасной предохранитель |
| 4 | ЗАПАСНОЙ | 15A | Запасной предохранитель |
| 5 | DOME | 15A | Автомобильная аудиосистема, освещение салона, личное освещение, освещение багажника, часы, система дневных ходовых огней, противоугонная система (1998-2000 гг.) |
| 6 | ОПАСНОСТЬ | 10A | Указатели поворота, аварийные мигалки |
| 7 | AM2 | 15A | Система стартера, предохранители "ST" и "IGN" |
| 8 | ГОЛОВКА (LH) или ГОЛОВКА (LH-UPR) | 10А или 15А | Левая фара (дальний свет) (1998-2000: 10A; 2001-2002: 15A) |
| 9 | АЛЬТ-С | 5A | Система зарядки |
| 10 | ГОЛОВКА (ПРАВАЯ) или ГОЛОВКА (ПРАВАЯ-UPR) | 10А или 15А | Правая фара (дальний свет) (1998-2000: 10A; 2001-2002: 15A) |
| 11 | EFI или F-HTR | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 12 | HORN | 10A | 1998-2000: Звуковой сигнал, противоугонная система; 2001-2002: Хорн |
| 13 | DRL | 7.5A | Система дневных ходовых огней |
| 14 | ГОЛОВКА RH-Lo или ГОЛОВКА RH-LWR | 10A | Правая фара (ближний свет) |
| 15 | ГОЛОВКА LH-Lo или ГОЛОВКА LH-LWR | 10A | Левая фара (ближний свет) |
| 16 | CDS | 30A | Электрические вентиляторы охлаждения |
| 32 | HTR | 50A | Система кондиционирования воздуха, предохранитель "A/C" |
| 33 | MAIN | 40A | Система стартера, "ГОЛОВКА (LH) или ГОЛОВКА (LH-UPR)", "HEAD (RH)" или "HEAD (RH-UPR)", "HEAD LH-LWR" или "HEAD LH-Lo", "HEAD RH -LWR" или "HEAD RH-Lo" и "DRL" (2000-2002) предохранители |
| 34 | RDI | 30A | Электрические вентиляторы охлаждения |
| 35 | AM1 | 50A | Предохранители "CIG", "TURN", "ИЗМЕРЯТЬ", "ЭБУ-ИГ" и "WIP" |
| 38 | Флорида АБС | 50A | Антиблокировочная тормозная система |
| 39 | FL ALT | 100A | "RDI", "CDS", "AM1", "СИЛА", "D/L", "TAIL", "OBD", "FOG", "ЭБУ-Б", "STOP", "DEF" и "HTR предохранители |
