Предохранители и реле Toyota Corolla (E120/E130, 2003-2008)

Схемы относятся к указанным годам и вариантам Toyota Corolla (E120/E130, 2003-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Тойота Королла 2003-2008 гг.

Расположение предохранителей Тойота Королла 2003-2008 гг.

Предохранители прикуривателя (розетки) в Toyota Corolla Это предохранители № 32 «CIG», № 25 «AM1» и № 30 «P/точка» в блоке предохранителей панели приборов.

Блок предохранителей в салоне

Расположение блока предохранителей

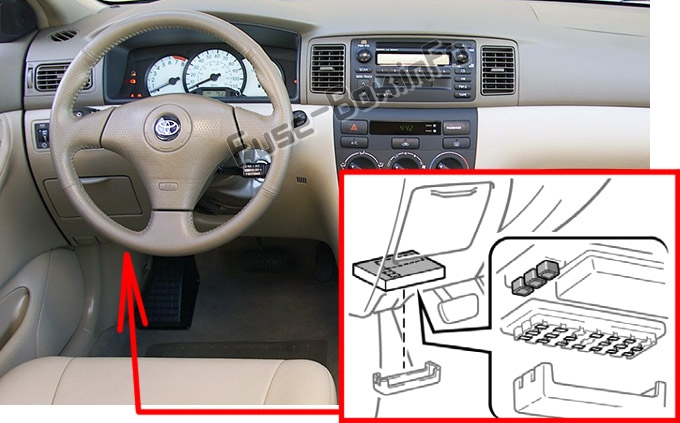

Блок предохранителей расположен под приборной панелью со стороны водителя.Расположение блока предохранителей

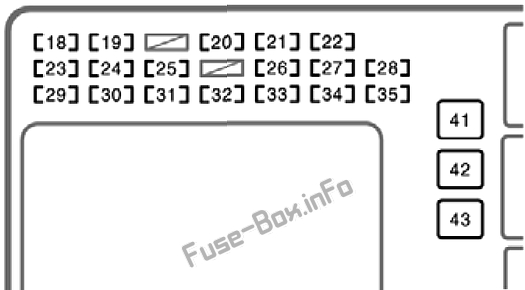

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в панели приборов
№NameAmpОписание
18TAIL15AЗадние фонари, подсветка номерного знака, подсветка приборной панели, подсветка комбинации приборов
19OBD7.5AБортовая система диагностики
20P/W30AНет цепи
21ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ25AДворники
22AM215AСистема зарядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, система подушек безопасности SRS
23STOP15AСтоп-сигналы, высокий стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система круиз-контроля
24DOOR25AСистема дверных замков с электроприводом
25AM125A предохранитель типа "СИГ"
26ЭБУ-ИГ10AЭлектрический вентилятор охлаждения, антиблокировочная система тормозов, система контроля устойчивости автомобиля, система контроля тяги, система помощи при экстренном торможении, система управления блокировкой переключения передач, система круиз-контроля
27ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ15AНет цепи
28A/C10AСистема кондиционирования воздуха
29INV15AНет цепи
30P/точка15AРозетка питания (в задней консольной коробке)
31ЭБУ-Б10AСистема дневных ходовых огней
32CIG15AРозетка (на панели приборов) или прикуриватель, автомагнитола, часы, электропривод зеркал заднего вида, система управления блокировкой переключения передач
33ИЗМЕРЯТЬ10AПриборы и счетчики, система кондиционирования воздуха, система дневных ходовых огней, система зарядки, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, электрические стеклоподъемники, система круиз-контроля, обогреватель заднего стекла, фонари заднего хода, индикатор непристегнутого ремня безопасности переднего пассажира
34ШАЙБА15AОмыватель ветрового стекла
35M-HTR/DEF I-UP10AСистема управления двигателем
41HTR40AСистема кондиционирования воздуха
42DEF40AОбогрев заднего стекла, предохранитель "M-HTR/DEF I-UP"
43СИЛА30AЭлектрические стеклоподъемники, люк с электроприводом

Блок предохранителей в моторном отсеке

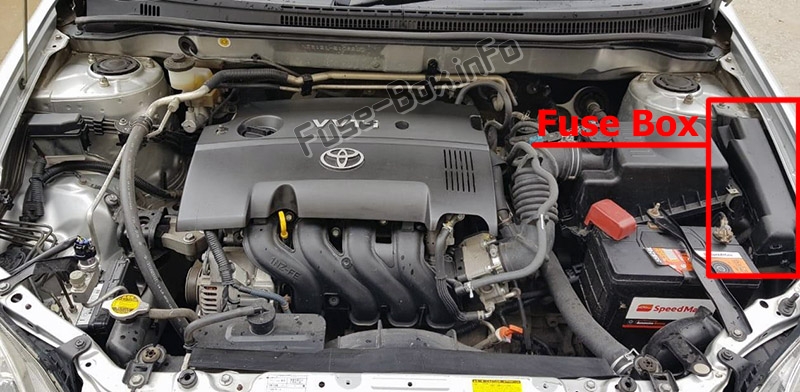

Расположение блока предохранителей

Расположение блока предохранителей

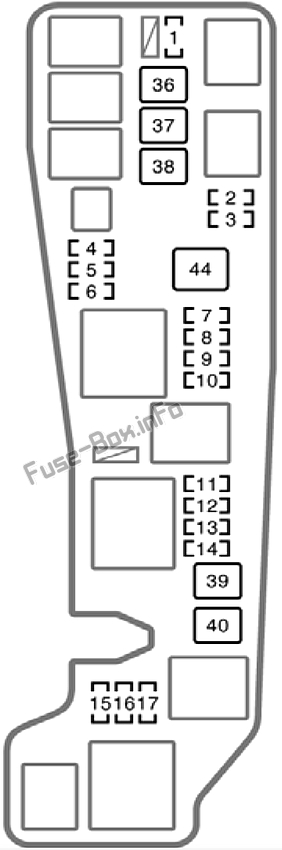

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
№NameAmpОписание
1FOG15AПередние противотуманные фары
2ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ10AЛевая фара (дальний свет)
3ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ10AПравая фара (дальний свет), контрольная лампа дальнего света
4ЗАПАСНОЙ30AЗапасной предохранитель
5ЗАПАСНОЙ15AЗапасной предохранитель
6ЗАПАСНОЙ10AЗапасной предохранитель
7ETCS10A2003–2004 годы: не используется;
2005-2008 (двигатель 1ZZ-FE): Электронная система управления дроссельной заслонкой
8AMP30A2003–2004 годы: не используется;
2005-2008: Автомобильная аудиосистема
9MAIN30AСистема запуска, предохранитель "АМ2"
10DOME15AАвтомобильная аудиосистема, часы, персональное освещение, внутреннее освещение, освещение багажника, сигнальная лампа открытой двери, беспроводная система дистанционного управления
11HORN10AHorn
12ОПАСНОСТЬ10AАварийные мигалки, указатели поворота
13EFI15А или 20АСистема многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов, предохранитель "EFI2";
(двигатель 1ZZ-FE - 20А; двигатель 2ZZ-GE - 15А)
14АЛЬТ-С5AСистема зарядки
15ГОЛОВКА ЛЕВАЯ LWR10AЛевая фара (ближний свет)
16ГОЛОВКА ПРАВАЯ LWR10AПравая фара (ближний свет)
17EFI215A2003–2004 годы: не используется;
2005-2008 (двигатель 1ZZ-FE): система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов
36АБС №130A2003-2004: Антиблокировочная система тормозов;
2005-2008: Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система помощи при экстренном торможении.
37ВЕНТИЛЯТОР РДИ30AЭлектрический вентилятор охлаждения
38АБС №240А или 50АБез системы контроля устойчивости автомобиля (40А): Антиблокировочная система тормозов;

С системой контроля устойчивости автомобиля (50А): АБС, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения;
39ГЛАВНАЯ ГЛАВНАЯ40AПредохранители "ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ", "ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ", "ГОЛОВКА ЛЕВАЯ LWR" и "ГОЛОВКА ПРАВАЯ LWR"
40ВОЗДУШНЫЙ НАСОС50A2003–2004 годы: не используется;
2005-2006 (двигатель 2ZZ-GE): Система контроля выбросов;
2007-2008: Не используется
44ALT100AСистема наддува, "АБС №1", "АБС №2", "ВЕНТИЛЯТОР РДИ", "ПТУМАТКА", "HTR", "АМ1", "ПИТАНИЕ", "ДВЕРЬ", "ЭБУ-В", "ХВОСТ" Предохранители ", STOP", "P/точка", "INV" и "OBD"
