Предохранители и реле Toyota Corolla / Auris (E140/E150, 2007-2013)
Схемы относятся к указанным годам и вариантам Toyota Corolla / Auris (E140/E150, 2007-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Corolla/Auris 2007-2013 гг.
Предохранители прикуривателя (розетки) в Toyota Corolla/Auris Это предохранители № 24 «CIG» (прикуриватель) и № 4 «АСС-Б» (предохранители «CIG», «ACC») в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

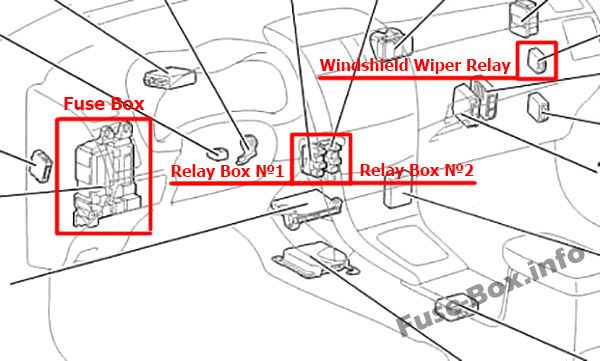

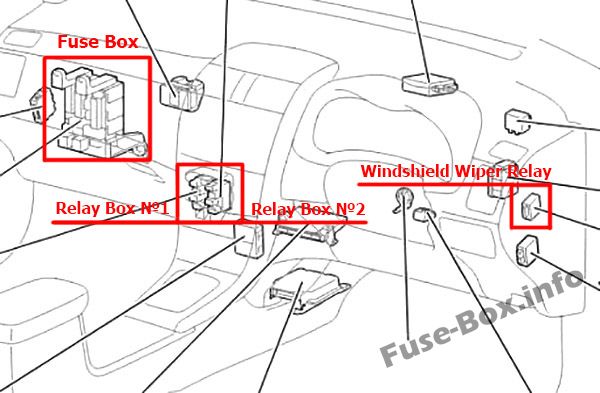

Расположение блока предохранителей
Блок предохранителей находится слева под панелью приборов, под крышкой.
Блоки реле расположены на центральной консоли.
Автомобили с левым рулем
Автомобили с правым рулем

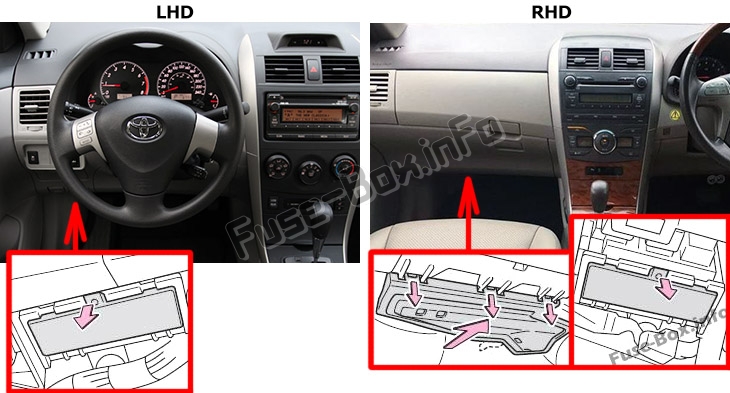

Блок предохранителей находится под приборной панелью с левой стороны.
Автомобили с левым рулем:Снимите крышку.
Автомобили с правым рулем:Снимите крышку, а затем снимите крышку.

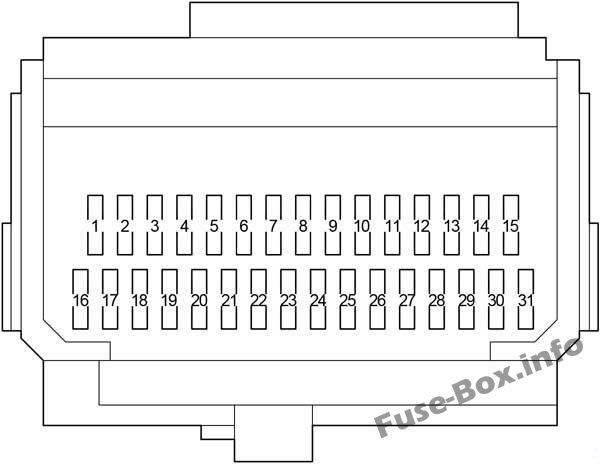

Схема блока предохранителей (тип 1)
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | AM1 | 7.5 | Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "CIG", "ACC" |
| 2 | противотуманные фары | 15 | Передние противотуманные фары |
| 3 | - | - | - |
| 4 | АСС-Б | 25 | Предохранители "CIG", "ACC" |
| 5 | DOOR | 25 | Система дверных замков с электроприводом |
| 6 | - | - | - |
| 7 | STOP | 10 | Стоп-сигналы, высокий стоп-сигнал, антиблокировочная тормозная система, система контроля устойчивости автомобиля, главный ЭБУ кузова, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, многорежимная механическая коробка передач |
| 8 | OBD | 7.5 | Бортовая система диагностики |
| 9 | ЭБУ-ИГ №2 | 10 | Фонари заднего хода, система зарядки, внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, система контроля заднего вида, люк с электроприводом, обогрев заднего стекла, система кондиционирования воздуха, указатели поворота, аварийные мигалки, сигнализатор непристегнутого ремня безопасности переднего пассажира, Stop & Система запуска, датчик помощи при парковке Toyota |
| 10 | ЭБУ-ИГ №1 | 10 | без системы «стоп-старт»: автоматическая система регулировки угла наклона фар, главный ЭБУ кузова, электроусилитель руля, электровентилятор(ы) охлаждения, система управления блокировкой переключения передач, датчик дождя, антиблокировочная тормозная система, система контроля устойчивости автомобиля, аудиосистема, навигационная система , система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, очиститель фар, интеллектуальная система входа и запуска |
| 11 | ШАЙБА | 15 | Омыватель ветрового стекла |
| 12 | - | - | - |
| 13 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Стеклоочистители, датчик дождя |
| 14 | HTR-IG | 10 | Система кондиционирования, обогреватель заднего стекла, электроотопитель |
| 15 | СЕАТ ХТР | 15 | Подогрев сидений |
| 16 | МЕТР | 7.5 | Датчики и счетчики, система Stop & Start |
| 17 | IGN | 7.5 | Система блокировки руля, система подушек безопасности SRS, многорежимная механическая коробка передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, интеллектуальная система входа и запуска, система Stop & Start |
| 18 | РР противотуманные фары | 7.5 | Задний противотуманный фонарь |
| 19 | - | - | - |
| 20 | - | - | - |
| 21 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | - | - | - |
| 23 | ACC | 7.5 | Наружные зеркала заднего вида, аудиосистема, навигационная система, система управления блокировкой переключения передач, главный ЭБУ кузова, интеллектуальная система входа и запуска, система Stop & Start |
| 24 | CIG | 15 | Зажигалка |
| 25 | ЛЮК | 20 | Электрическая лунная крыша |
| 26 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 27 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 28 | ПЕРЕДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 29 | ЭБУ-ИГ №1 | 10 | с системой «стоп-старт»: автоматическая система регулировки угла наклона фар, главный ЭБУ кузова, электроусилитель руля, электровентилятор(ы) охлаждения, система управления блокировкой переключения передач, датчик дождя, антиблокировочная тормозная система, система контроля устойчивости автомобиля, аудиосистема, навигационная система , система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, очиститель фар, интеллектуальная система входа и запуска, система "стоп-старт" |
| 30 | ПАНЕЛЬ | 7.5 | Подсветка переключателей, подсветка комбинации приборов, подсветка перчаточного ящика, переключатели рулевого управления, главный ЭБУ кузова |
| 31 | TAIL | 10 | Передние габаритные огни, задние фонари, подсветка номерного знака, задний противотуманный фонарь, передние противотуманные фары, ручная регулировка угла наклона фар, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, подсветка комбинации приборов |

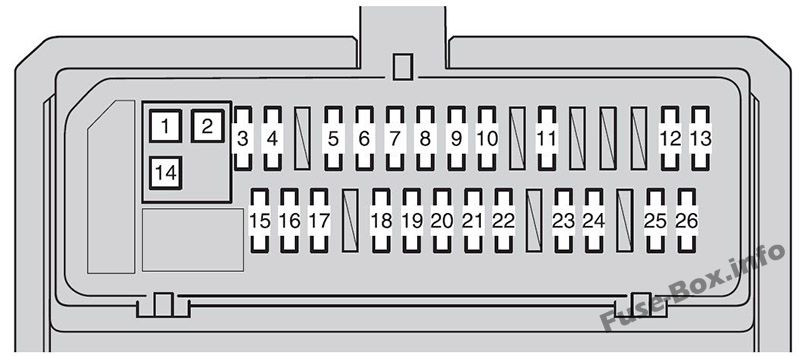

Схема блока предохранителей (тип 2)
Назначение предохранителей в салоне (тип 2)
| № | Name | Ампер рейтинг | Описание |
|---|---|---|---|
| 1 | DEF | 40 | Обогрев заднего стекла, МИР HTR |
| 2 | СИЛОВОЕ СИДЕНЬЕ | 30 | Сиденье с электроприводом |
| 3 | TAIL | 10 | Габаритные огни, задние фонари, подсветка номерного знака, передние боковые габаритные огни, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, подсветка комбинации приборов |
| 4 | ПАНЕЛЬ | 7,5 | Переключатель подсветки |
| 5 | ПЕРЕДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники, люк в крыше |
| 6 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 7 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 8 | ЛЮК | 20 | Лунная крыша |
| 9 | CIG | 15 | Зажигалка |
| 10 | ACC | 7,5 | Наружные зеркала заднего вида, аудиосистема, главный ЭБУ кузова |
| 11 | МИР ХТР | 10 | Обогрев наружных зеркал заднего вида |
| 12 | IGN | 7,5 | Система блокировки руля, система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации пассажиров на переднем сиденье |
| 13 | МЕТР | 7,5 | Датчик и метры |
| 14 | СИЛА | 30 | Электрические стеклоподъемники |
| 15 | СЕАТ ХТР | 15 | Подогрев сиденья |
| 16 | HTR-IG | 10 | Система кондиционирования воздуха |
| 17 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Дворники |
| 18 | ШАЙБА | 15 | Омыватель ветрового стекла |
| 19 | № ЭБУ-ИГ. 1 | 10 | Автоматическая коробка передач, главный ЭБУ кузова, электроусилитель руля, электровентилятор(ы) охлаждения, система управления блокировкой переключения передач, антиблокировочная тормозная система, аудиосистема, система предупреждения о давлении в шинах, система контроля устойчивости автомобиля, система круиз-контроля |
| 20 | № ЭБУ-ИГ. 2 | 10 | Фонари заднего хода, система зарядки, обогреватель заднего стекла, система кондиционирования воздуха, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, люк в крыше |
| 21 | OBD | 7,5 | Бортовая система диагностики |
| 22 | STOP | 10 | Стоп-сигналы, антиблокировочная тормозная система с высоким стоп-сигналом, главный ЭБУ кузова, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система управления блокировкой переключения передач, система контроля устойчивости автомобиля |
| 23 | DOOR | 25 | Система дверных замков с электроприводом |
| 24 | АСС-Б | 25 | СИГ, АКК |
| 25 | противотуманные фары | 15 | Передние противотуманные фары |
| 26 | AM1 | 7,5 | Система запуска, ACC, CIG |

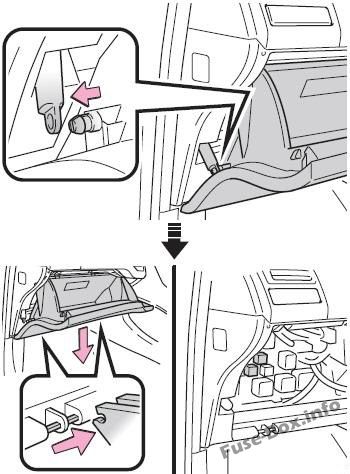

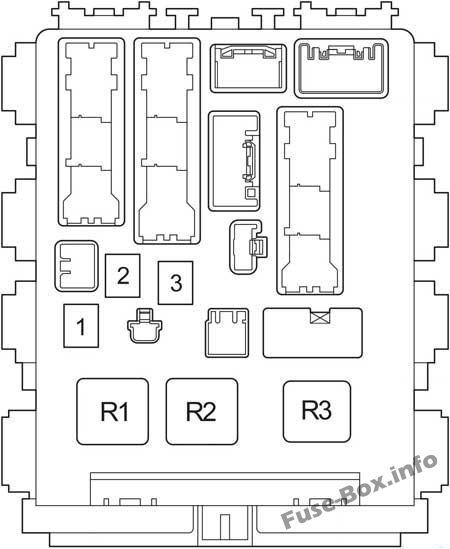

Лицевая сторона

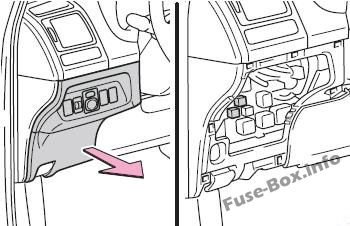

Автомобили с левым рулем
Снимите приборную панель
Автомобили с правым рулем
Откройте перчаточный ящик и сдвиньте его с амортизатора, приподняв его, чтобы отсоединить захваты внизу.
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | СИЛА | 30 | Передний левый стеклоподъемник |
| 2 | DEF | 30 | Обогрев заднего стекла, предохранитель "МИР ХТР" |
| 3 | - | - | - |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Обогреватель с коротким штифтом (автоматический кондиционер) (HTR (кроме автоматического кондиционера)) | ||
| R3 | LHD: мигалка указателя поворота |
Релейный блок №1
| № | Реле |
|---|---|
| R1 | Стартер (СТ) |
| R2 | Задний противотуманный фонарь (РР противотуманные фары) |
| R3 | Аксессуар (ACC) |
| R4 | (АКК ОТРЕЗАТЬ) |
Релейный блок №2
| № | Реле |
|---|---|
| R1 | Передняя противотуманная фара (противотуманные фары) |
| R2 | Стартер (ST CUT) |
| R3 | Панель (ПАНЕЛЬ) |
| R4 | - |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

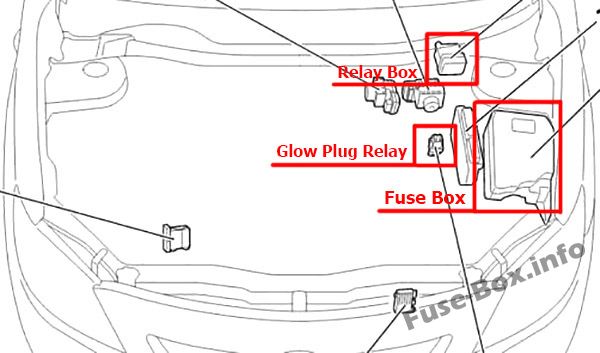

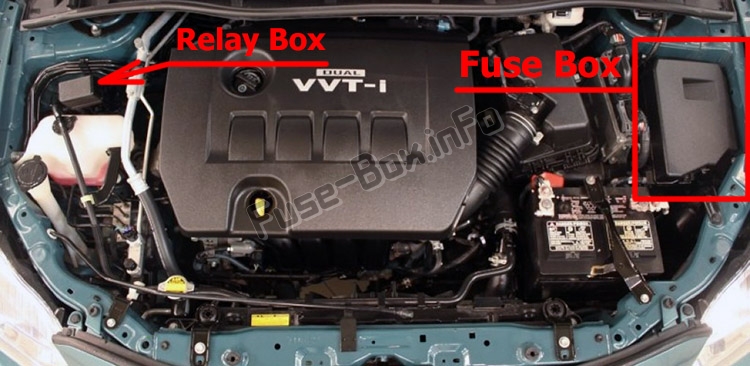

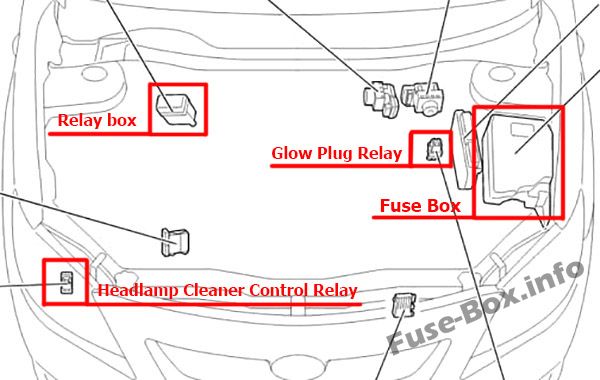

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева).
Автомобили с левым рулем
Автомобили с правым рулем

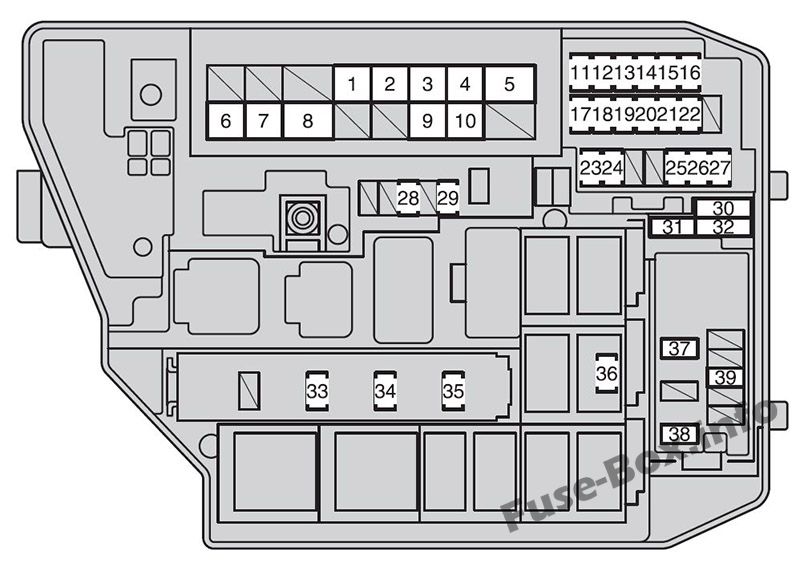

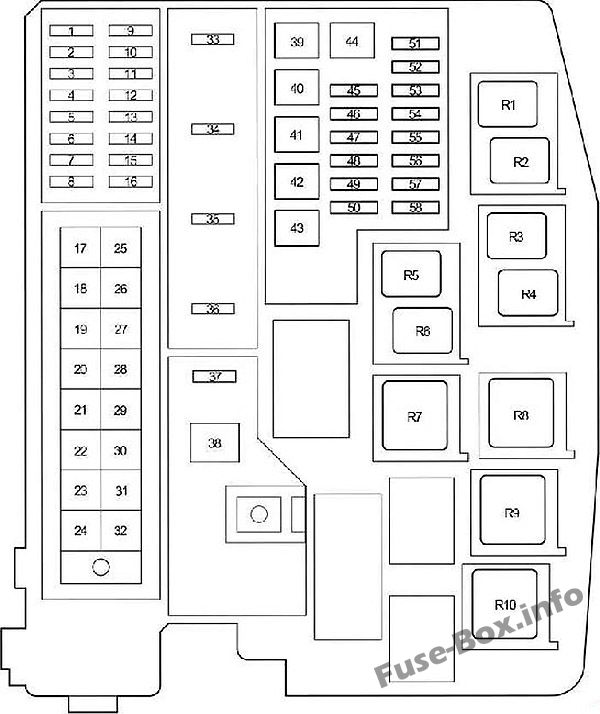

Схема блока предохранителей (тип 1)
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | DOME | 10 | Освещение салона, освещение багажного отделения, освещение туалетного столика, интеллектуальная система входа и запуска, беспроводной пульт дистанционного управления, подсветка выключателя двигателя |
| 2 | РАД №1 | 15 | Аудиосистема, навигационная система |
| 3 | ЭБУ-Б | 10 | Главный ЭБУ кузова, электрические стеклоподъемники, датчики и счетчики, система блокировки дверей с электроприводом, система контроля устойчивости автомобиля, система «стоп-старт», система зарядки |
| 4 | DCC | - | - |
| 5 | ЭБУ-Б2 | 10 | Многорежимная механическая коробка передач, система кондиционирования воздуха, интеллектуальная система входа и запуска, система зарядки, электрические стеклоподъемники |
| 6 | - | - | - |
| 7 | ЭБУ-B3 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | - | - | - |
| 9 | IGT/INJ | 15 | Бензин: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска |
| 10 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки руля |
| 11 | A/F | 20 | Вытяжная система |
| 12 | AM 2 | 30 | Система запуска, интеллектуальная система входа и запуска, предохранитель "IG2 № 2" |
| 13 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 14 | ПОВОРОТ-HAZ | 10 | Сигнальные огни поворота |
| 15 | АЛЬТ-С | 7.5 | Система зарядки |
| 16 | AM2 NO.2 | 7.5 | Главный ЭБУ кузова, система «стоп-старт» |
| 17 | HTR | 50 | Система кондиционирования воздуха |
| 18 | АБС №1 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 19 | КДС ВЕНТИЛЯТОР | 30 | 1AD-FTV, 2AD-FHV: Электрический вентилятор охлаждения |
| 19 | АБС №3 | 30 | Бензин (TMC Made): антиблокировочная тормозная система, система контроля устойчивости автомобиля. |
| 20 | ВЕНТИЛЯТОР РДИ | 40 | Электрический вентилятор охлаждения |
| 21 | H-LP CLN | 30 | Очиститель фар |
| 22 | - | - | - |
| 23 | - | - | - |
| 24 | - | - | - |
| 25 | - | - | - |
| 26 | ГЛАВНАЯ | 50 | Предохранители "H-LP LH LO", "H-LP RH LO", "H-LP LH HI", "H-LP RH HI" |
| 27 | P/I | 50 | Предохранители "ЭГ ГЛАВНЫЙ", "ЭДУ", "ГОРН", "ИГ2" |
| 28 | - | - | - |
| 29 | P-СИСТЕМА | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 30 | GLOW | 80 | Система свечения двигателя |
| 31 | EPS | 60 | Электроусилитель руля |
| 32 | ALT | 120 | Бензин: Система наддува, «ВЕНТИЛЯТОР РДИ», «H-LP CLN», «ABS № 1», «ABS № 3», «HTR», «HTR SUB № 1», «HTR SUB № 2» , "HTR SUB № 3", "ACC", "CIG", "№ ЭБУ-ИГ. 2", "HTR-IG", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "RR ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ШАЙБА", "№ ЭБУ-ИГ. 1", "СЕАТ ХТР", "AMI", "ДВЕРЬ", "СТОП", "ПЕРЕДНЯЯ ДВЕРЬ", "ПИТАНИЕ", "ЗАДНЯЯ ДВЕРЬ", "ПРАВАЯ ДВЕРЬ", "OBD", "АСС-Б", Предохранители "РР противотуманные фары", "противотуманные фары", "ЛЮК", "DEF", "МИР ХТР", "TAIL", "ПАНЕЛЬ" |
| 32 | ALT | 140 | Дизель: Система наддува, "ВЕНТИЛЯТОР РДИ", "КДС ВЕНТИЛЯТОР", "H-LP CLN", "ABS № 1", "ABS № 2", "HTR", "HTR SUB № 1", "HTR SUB № 2", "HTR SUB № 3", "СТВ ХТР", "ACC", "CIG", "ECU-IG № 2", "HTR-IG", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "RR ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ" , "ШАЙБА", "ЭБУ-IG № 1", "СЕАТ ХТР", "AMI", "ДВЕРЬ", "СТОП", "ПЕРЕДНЯЯ ДВЕРЬ", "ПИТАНИЕ", "ЗАДНЯЯ ДВЕРЬ", "ПРАВАЯ ДВЕРЬ", Предохранители "OBD", "АСС-Б", "РР противотуманные фары", "противотуманные фары", "ЛЮК", "DEF", "МИР ХТР", "TAIL", "ПАНЕЛЬ" |
| 33 | IG2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, интеллектуальная система входа и запуска, предохранители «IGN», «МЕТР» |
| 34 | HORN | 15 | Horn |
| 35 | ЭФИ ГЛАВНАЯ | 20 | Бензин: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система Stop 8t Start, предохранители «EFI № 1», «EFI № 2». |
| 35 | ЭФИ ГЛАВНАЯ | 30 | Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система «стоп-старт», предохранители «EFI № 1», «EFI № 2». |
| 36 | ЭФИ ГЛАВНАЯ | 30 | |
| 36 | EDU | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 37 | - | - | - |
| 38 | BBC | 40 | Система «стоп-старт» |
| 38 | AMT | 50 | Многорежимная механическая коробка передач |
| 39 | HTR SUB №3 | 30 | Электрический нагреватель |
| 40 | - | - | - |
| 41 | HTR SUB №2 | 30 | Электрический нагреватель |
| 42 | - | - | |
| 43 | HTR SUB №1 | 30 | без PTC 600 Вт: ТЭН |
| 43 | HTR SUB №1 | 50 | с PTC 600 Вт: Мощный нагреватель |
| 44 | - | - | - |
| 45 | СТВ ХТР | 25 | Электрический нагреватель |
| 46 | АБС №2 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 47 | - | - | - |
| 48 | - | - | - |
| 49 | - | - | - |
| 50 | - | - | - |
| 51 | H-LP LH LO | 10 | Кроме HID: Левая фара (ближний свет) |
| 51 | H-LP LH LO | 15 | HID: левая фара (ближний свет) |
| 52 | H-LP RH LO | 10 | Кроме HID: Правая фара (ближний свет) |
| 52 | H-LP RH LO | 15 | HID: правая фара (ближний свет) |
| 53 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 54 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 55 | EFI NO.1 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 56 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 57 | IG2 NO.2 | 7.5 | Система запуска, интеллектуальная система входа и запуска |
| 58 | WIP-S | 7.5 | Система зарядки |
| Реле | - | ||
| R1 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3) | ||
| R2 | Датчик состава топливовоздушной смеси (A/F) | ||
| R3 | (IGT/INJ) | ||
| R4 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2) | ||
| R5 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1) | ||
| R6 | Кроме 1NR-FE: диммер | ||
| R7 | 1NR-FE: диммер | ||
| R8 | Многорежимная механическая коробка передач (АМТ) | ||
| R9 | Фара (H-LP) | ||
| R10 |
Схема блока предохранителей (тип 2)
Назначение предохранителей в моторном отсеке (тип 2) | № | Name | Ампер рейтинг | Описание |
|---|---|---|---|
| 1 | КДС ВЕНТИЛЯТОР | 30 | Электрический вентилятор(ы) охлаждения |
| 2 | ВЕНТИЛЯТОР РДИ | 40 | Электрический вентилятор(ы) охлаждения |
| 3 | АБС № 3 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 4 | АБС № 1 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 5 | HTR | 50 | Система кондиционирования воздуха |
| 6 | ALT | 120 | Система зарядки, ВЕНТИЛЯТОР РДИ, КДС ВЕНТИЛЯТОР, АБС № 1, АБС НЕТ. 3, HTR, HTR SUB NO. 1, HTR SUB №. 3, ACC, CIG, МЕТР, IGN, № ЭБУ-ИГ. 2, HTR-IG, СТЕКЛООЧИСТИТЕЛЬ, ШАЙБА, № ЭБУ-ИГ. 1, AM1, DOOR, STOP, ПЕРЕДНЯЯ ДВЕРЬ, СИЛА, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, АСС-Б, противотуманные фары, DEF, МИР ХТР, ХВОСТ, ПАНЕЛЬ |
| 7 | EPS | 60 | Электроусилитель руля |
| 8 | GLOW | 80 | Нет цепи |
| 9 | P/l | 50 | EFI ГЛАВНЫЙ, СИГНАЛ, IG2 |
| 10 | ГЛАВНАЯ | 50 | H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI |
| 11 | EFI NO. 2 | 10 | Система контроля выбросов |
| 12 | EFI NO. 1 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 14 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 15 | H-LP RH LO | 10 | Правая фара (ближний свет) |
| 16 | H-LP LH LO | 10 | Левая фара (ближний свет) |
| 17 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 18 | ПОВОРОТ-HAZ | 10 | Указатели поворота, аварийные мигалки |
| 19 | АЛЬТ-С | 7,5 | Система зарядки |
| 20 | AM2 NO. 2 | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска |
| 21 | AM2 | 30 | Система запуска |
| 22 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки руля |
| 23 | IG2 NO.2 | 7,5 | Система запуска |
| 24 | ЭБУ-Б2 | 10 | Система кондиционирования воздуха |
| 25 | ЭБУ-Б | 10 | Главный ЭБУ кузова, приборная панель и счетчики |
| 26 | № РАД. 1 | 15 | Аудио система |
| 27 | DOME | 10 | Освещение багажника, система смарт-ключей |
| 28 | AMP | 30 | Аудио система |
| 29 | ПЕРВОЕ МАЯ | 10 | Нет цепи |
| 30 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 31 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 32 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
| 33 | ЭФИ ГЛАВНАЯ | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI NO. 1, ЭФИ №. 2 |
| 34 | HORN | 10 | Horn |
| 35 | IG2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, IGN, МЕТР |
| 36 | ST | 7,5 | Нет цепи |
| 37 | HTR SUB NO. 1 | 30 | PTC-нагреватель |
| 38 | HTR SUB NO. 3 | 30 | PTC-нагреватель |
| 39 | ВЫХОД PWR/ ИНВЕРТОР или ВЫХОД PWR | 15 | Розетка |
Релейная коробка
без контроллера свечи накаливания
с контроллером свечи накаливания
| № | Реле |
|---|---|
| R1 | - |
| R2 | HTR SUB №1 |
| R3 | HTR SUB №3 |
| R4 | HTR SUB №2 |
