Предохранители и реле Toyota Camry Solara (2004-2008)
Схемы относятся к указанным годам и вариантам Toyota Camry Solara (2004-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Solara 2004-2008 гг.
Предохранители прикуривателя (розетки) в Toyota Solara Это предохранители № 44 «CIG» и № 45 «P/точка» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

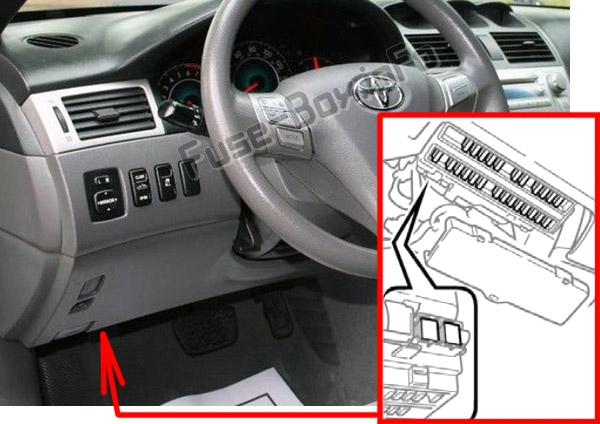

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны), за крышкой.

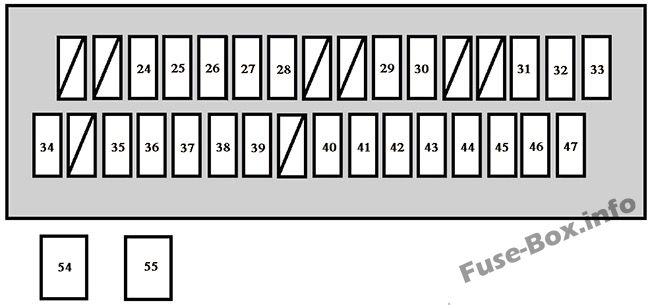

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 24 | P/W №2 (кабриолет) | 7,5 | Боковые электростеклоподъемники |
| 25 | FOG | 10 | Передние противотуманные фары |
| 26 | OBD | 7,5 | Бортовая система диагностики |
| 27 | AMP | 25 | Автомобильная аудиосистема |
| 28 | STOP | 15 | Стоп-сигналы, высокий стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач, система контроля устойчивости автомобиля, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 29 | AM1 | 7,5 | Система запуска |
| 30 | P/W | 25 | Электрические стеклоподъемники |
| 31 | S/КРЫША | 25 | Электрическая лунная крыша |
| 32 | TAIL | 10 | Задние фонари, габаритные огни, подсветка номерного знака, передние противотуманные фары, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 33 | ПАНЕЛЬ | 10 | Подсветка перчаточного ящика, мультиинформационный дисплей, подсветка комбинации приборов, подсветка приборной панели |
| 34 | ЭБУ-ИГ | 10 | Система подушек безопасности SRS, антиблокировочная тормозная система, система контроля устойчивости автомобиля, противобуксовочная система, система помощи при торможении, компас, внутреннее зеркало заднего вида с антибликовым покрытием, люк с электроприводом, электрические стеклоподъемники, мультиплексная система связи |
| 35 | HTR | 10 | Система кондиционирования, обогреватель заднего стекла, обогреватель наружных зеркал заднего вида |
| 36 | WASH | 15 | Омыватель ветрового стекла |
| 37 | S/HTR | 20 | Подогрев сидений |
| 38 | ДАТЧИК 1 | 10 | Приборы и счетчики, мультиинформационный дисплей, система управления блокировкой переключения передач, указатели поворота, фонари заднего хода, система круиз-контроля, система зарядки, противоугонная система, автоматическая коробка передач |
| 39 | WIP | 25 | Дворники |
| 40 | RAD1 | 20 | Автомобильная аудиосистема |
| 41 | ЭБУ-Б | 10 | Мультиплексная система связи (система дверных замков с электроприводом, система безопасности, система автоматического запирания дверей, система автоматического управления освещением, система задержки выключения фар, система автоматического отключения задних фонарей, система входа с подсветкой, система дневных ходовых огней, беспроводная система дистанционного управления), воздух система кондиционирования, система классификации пассажиров на переднем сиденье, датчики и счетчики, система контроля устойчивости автомобиля |
| 42 | DOME | 7,5 | Подсветка замка зажигания, внутреннее освещение, личное освещение, освещение багажника, освещение туалетного столика, беспроводная система дистанционного управления, мультиинформационный дисплей |
| 43 | ЭБУ АСС | 7,5 | Зеркала заднего вида с электроприводом, мультиинформационный дисплей, датчики и счетчики, автоматическая коробка передач, мультиплексная система связи |
| 44 | CIG | 15 | Розетка |
| 45 | P/точка | 15 | Розетка |
| 46 | RAD2 | 10 | Автомобильная аудиосистема |
| 47 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 54 | PWR | 30 | Боковые электростеклоподъемники |
| 55 | П/СИДЕНЬЕ | 30 | Сиденья с электроприводом |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

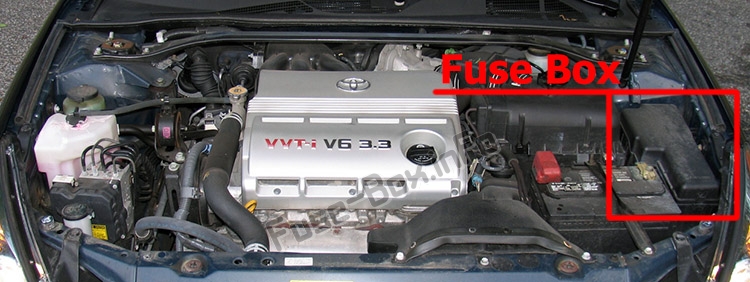

Расположение блока предохранителей

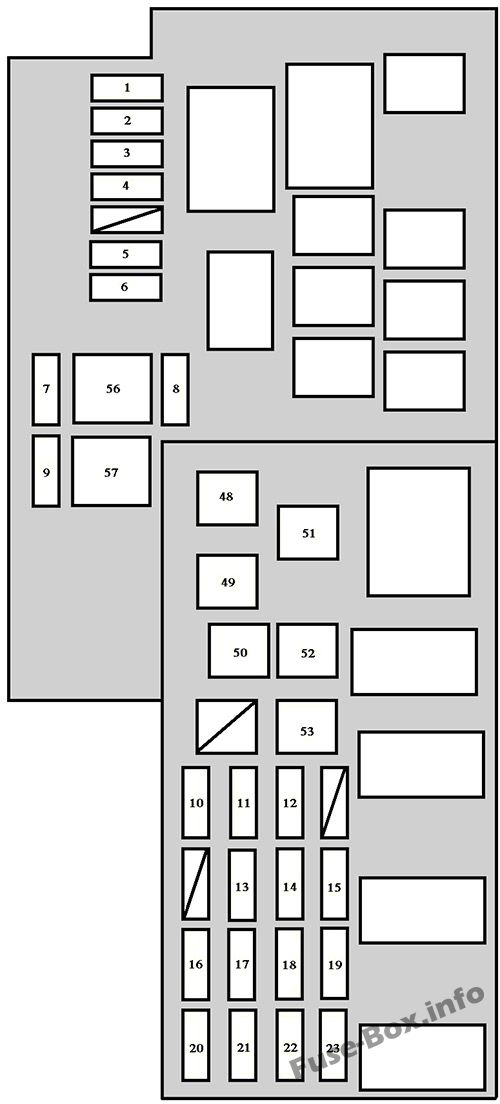

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | ГОЛОВКА ЛЕВАЯ LWR | 15 | Левая фара (ближний свет) |
| 2 | ГОЛОВКА ПРАВАЯ LWR | 15 | Правая фара (ближний свет) |
| 3 | DRL | 5 | Система дневных ходовых огней |
| 4 | A/C | 10 | Система кондиционирования воздуха |
| 5 | EFI2 | 5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | ST | 5 | Система запуска |
| 7 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 8 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 9 | ЗАПАСНОЙ | 5 | Запасной предохранитель |
| 10 | AM | 30 | Система запуска, предохранители «IGN» и «IG2 n» |
| 11 | ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ | 10 | Левая фара (дальний свет) |
| 12 | ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ | 10 | Правая фара (дальний свет) |
| 13 | АЛЬТ-С | 5 | Система зарядки |
| 14 | IGN | 15 | Система зажигания, мультиинформационный дисплей |
| 15 | IG2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, система круиз-контроля, датчики и счетчики, система классификации пассажиров на переднем сиденье |
| 16 | ДВЕРЬ1 | 25 | Мультиплексная система связи (система дверных замков с электроприводом, система автоматического запирания дверей, беспроводная система дистанционного управления) |
| 17 | EFI | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов |
| 18 | HORN | 10 | Рога |
| 19 | DCC | 30 | ЭБУ-Б», предохранители «RAD1» и «DOME» |
| 20 | A/F | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21 | АБС №2 | 25 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 22 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 23 | HAZ | 15 | Аварийные мигалки |
| 48 | MAIN | 40 | Фары, система дневных ходовых огней, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители «ГОЛОВКА ЛЕВАЯ LWR», «ГОЛОВКА ПРАВАЯ LWR», «ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ», «ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ» и «DRL» |
| 49 | АБС №1 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 50 | CDS | 30 | Электрический вентилятор охлаждения |
| 51 | RDI | 30 | Электрический вентилятор охлаждения |
| 52 | HTR | 50 | Система кондиционирования воздуха |
| 53 | ТСК (кабриолет) | 30 | Система управления складным верхом, боковые окна |
| 56 | ALT | 120 | «ГОЛОВКА ЛЕВАЯ LWR», «ГОЛОВКА ПРАВАЯ LWR», «DRL», «A/C», «AM2», «ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ», «ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ», «АЛЬТ-С», «IGN», «IG2 », «ДВЕРЬ1», «EFI», «HORN», «D.C.C», «A/P, «АБС №2», «ETCS», «HAZ», «DEF», «MAIN», «ABS No. 1», предохранители «CDS», «RDI» и «HTR (50 А)». |
| 57 | DEF | 40 | Обогрев заднего стекла, обогрев наружных зеркал заднего вида |
