Предохранители и реле Toyota Supra (A80, 1995-1998)
Схемы относятся к указанным годам и вариантам Toyota Supra (A80, 1995-1998). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Supra 1995-1998 гг.
Предохранитель прикуривателя (розетки) в Toyota Supra Это предохранитель №24 «CIG» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

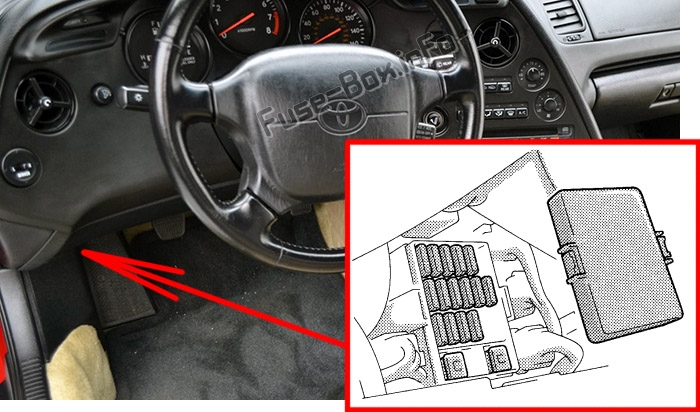

Расположение блока предохранителей
Блок предохранителей находится за крышкой под панелью приборов со стороны водителя.

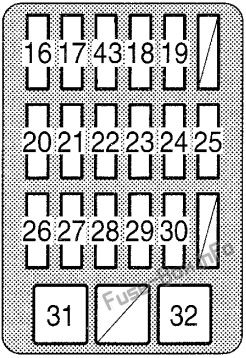

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 16 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватель лобового стекла, очиститель и омыватель заднего стекла |
| 17 | HTR | 7.5A | Система кондиционирования воздуха |
| 18 | ST | 7.5A | Стартовая система |
| 19 | IGN | 7.5A | Система зарядки, сигнальная лампа разрядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS |
| 20 | ПАНЕЛЬ | 10A | Подсветка панели приборов, управление подсветкой панели приборов |
| 21 | МИР-ХТР | 10A | Обогреватели зеркал |
| 22 | TURN | 7.5A | Сигнальные огни поворота |
| 23 | STOP | 15A | Стоп-сигналы, устройство отключения системы круиз-контроля |
| 24 | CIG | 15A | Прикуриватель, система кондиционирования воздуха, система подушек безопасности SRS, противоугонная система, система управления блокировкой переключения передач |
| 25 | РАД №2 | 7.5A | Радио, кассетный магнитофон, силовая антенна |
| 26 | TAIL | 10A | Задние фонари, габаритные огни, передние боковые габаритные огни, задние боковые габаритные огни, подсветка номерного знака |
| 27 | ЭБУ-ИГ | 10A | Система круиз-контроля, антиблокировочная система тормозов, усилитель руля, антенна с электроприводом, противоугонная система, система управления блокировкой переключения передач, противобуксовочная система |
| 28 | ИЗМЕРЯТЬ | 10A | Датчики и счетчики, индикаторы напоминания об обслуживании и предупреждающие зуммеры (кроме сигнальных ламп разгрузки и открытой двери), обогреватель заднего стекла, система зарядки, система круиз-контроля, система автоматической коробки передач с электронным управлением, система контроля тяги. |
| 29 | ЭБУ-Б | 10A | Система кондиционирования воздуха, система круиз-контроля, антиблокировочная система тормозов, система подушек безопасности SRS, противобуксовочная система |
| 30 | БД-II | 7.5A | США: Бортовая система диагностики |
| 31 | DOOR | 30A | Электрические стеклоподъемники, система блокировки дверей с электроприводом, система защиты от кражи |
| 32 | УДАЛЕНИЕ ТУМАНА | 30A | Обогрев заднего стекла |
| 43 | SEAT-HTR | 15A | Канада: подогрев сидений |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

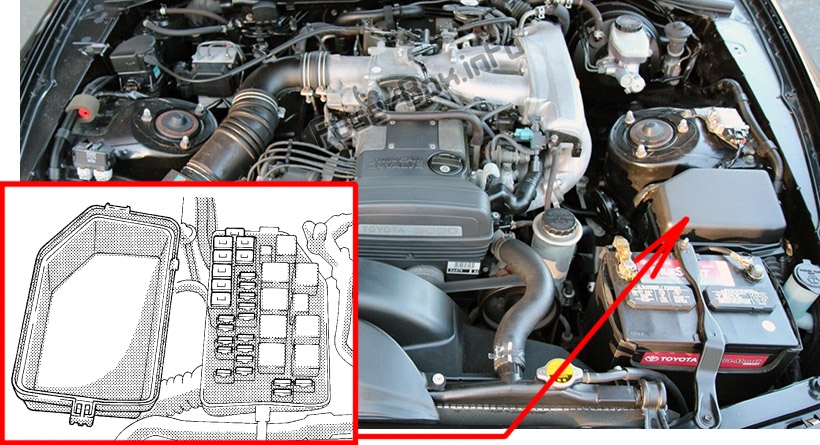

Расположение блока предохранителей

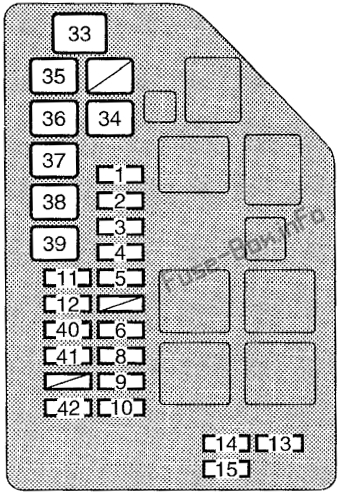

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | ЭФИ №2 | 30A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | ЭФИ №1 | 30A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 3 | AM2 | 30A | Стартовая система |
| 4 | FOG | 15A | Передние противотуманные фары |
| 5 | HAZ-РОГ | 15A | Аварийные мигалки, сирены |
| 6 | TRAC или ETCS | 7,5 А/15 А | Система контроля тяги (TRAC, 7.5A) или электронная система контроля тяги (ETCS, 15A) |
| 8 | АЛЬТ-С | 7.5A | Система зарядки |
| 9 | DOME | 7.5A | Внутреннее освещение, личное освещение, освещение дверей, освещение багажного отделения, освещение выключателя зажигания, сигнальная лампа открытой двери, система защиты от кражи |
| 10 | РАД №1 | 20A | Магнитофонный магнитофон |
| 11 | ГОЛОВА (ПРАВАЯ) | 15A | США: правая фара |
| 11 | HEAD_(RH-LWR) | 15A | Канада: правая фара (ближний свет) |
| 12 | ГОЛОВА (ЛЕВАЯ) | 15A | США: левая фара |
| 12 | HEAD_(LH-LWR) | 15A | Канада: левая фара (ближний свет) |
| 13 | - | 30A | Запасной предохранитель |
| 14 | - | 7.5A | Запасной предохранитель |
| 15 | - | 15A | Запасной предохранитель |
| 33 | ALT | 120A | Система зарядки |
| 34 | MAIN | 50A | Стартерная система, фары |
| 35 | HTR | 50A | Система кондиционирования воздуха |
| 36 | FAN | 30A | Электрические вентиляторы охлаждения |
| 37 | АБС №1 | 60A | Антиблокировочная система тормозов, противобуксовочная система |
| 38 | AM1 | 50A | Электронная система зажигания/ распределительная система зажигания |
| 39 | СИЛА | 60A | Предохранители "ПАНЕЛЬ", "STOP", "TAIL", "ЭБУ-Б", "УДАЛЕНИЕ ТУМАНА" и "DOOR" |
| 40 | HEAD_(RH-UPR) | 15A | Канада: правая фара (дальний свет) |
| 41 | HEAD_(LH-UPR) | 15A | Канада: левая фара (дальний свет) |
| 42 | DRL | 7.5A | Канада: система дневных ходовых огней |
