Предохранители и реле Toyota T100 (1993-1998)
Схемы относятся к указанным годам и вариантам Toyota T100 (1993-1998). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Пикап Toyota T100 (1993-1998 гг.)
Предохранитель прикуривателя (розетки) в Toyota T100 Это предохранитель №18 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

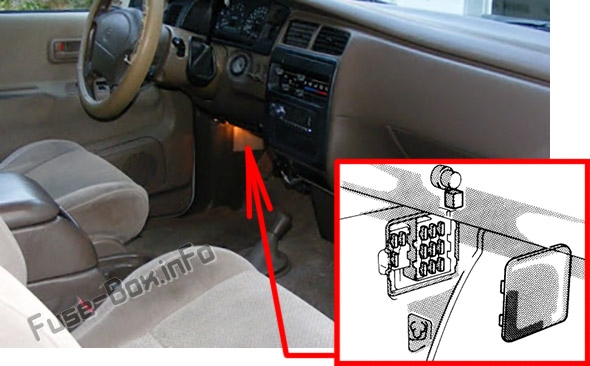

Расположение блока предохранителей
Блок предохранителей находится за крышкой под панелью приборов со стороны водителя.

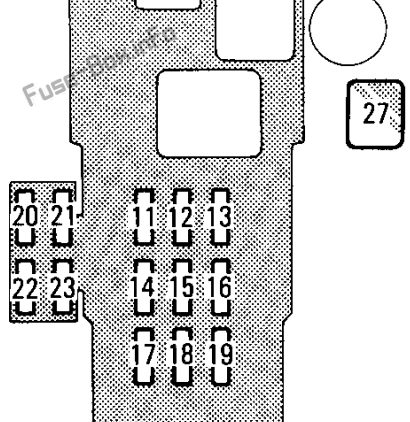

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 11 | ДВИГАТЕЛЬ | 10A | Система зарядки, система круиз-контроля |
| 12 | IGN | 7.5A | Система зарядки, сигнальная лампа разрядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | TAIL | 15A | Задние фонари, габаритные огни, подсветка номерного знака, подсветка приборной панели, подсветка перчаточного ящика |
| 14 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 15 | ДАТЧИКИ | 10A | Система управления повышающей передачей автоматической трансмиссии, датчики и счетчики, индикаторы напоминания об обслуживании и предупреждающие зуммеры (кроме сигнальной лампы круиз-контроля), A.D.D. система управления, система круиз-контроля, фонари заднего хода, электрозамок дверей |
| 16 | STOP | 15A | Стоп-сигналы, высокий стоп-сигнал, система круиз-контроля, автоматическая коробка передач с электронным управлением |
| 17 | РАДИО | 7.5A | Радио, кассетный магнитофон, антенна с электроприводом, зеркала заднего вида с электроприводом |
| 18 | CIG | 15A | Прикуриватель, цифровой дисплей часов, система управления блокировкой селектора (автоматическая коробка передач) |
| 19 | TURN | 10A | Указатели поворота, аварийные мигалки |
| 20 | ЭБУ-Б | 15A | Антиблокировочная система тормозов, система подушек безопасности SRS, система круиз-контроля, система дневных ходовых огней |
| 21 | DRL | 7.5A | Канада: система дневных ходовых огней |
| 22 | ЭБУ-ИГ | 20A | Антиблокировочная система тормозов, круиз-контроль |
| 23 | OBD | 7.5A | Бортовая система диагностики |
| 27 | PWR | 30A | Система блокировки дверей с электроприводом, электрические стеклоподъемники |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

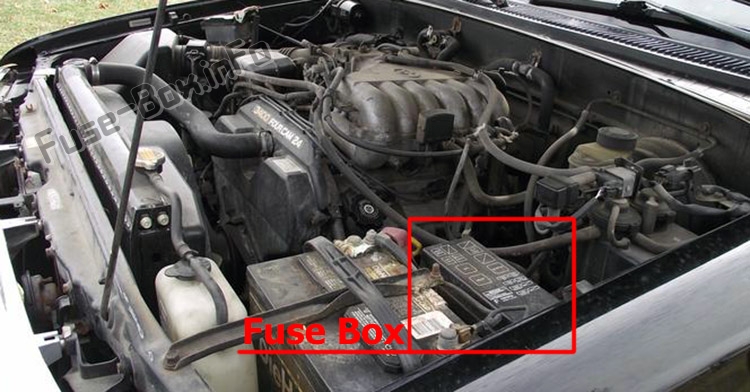

Расположение блока предохранителей

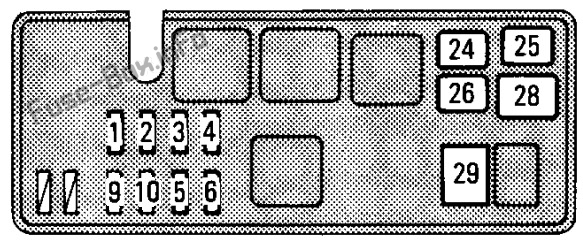

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | ГОЛОВА_(ЛЕВАЯ) | 10A | США: левая фара |
| 1 | HEAD_(левый-привет) | 10A | Канада: левая фара (дальний свет) |
| 2 | ГОЛОВА_(ПРАВАЯ) | 10A | США: правая фара |
| 2 | HEAD_(RH-HI) | 10A | Канада: правая фара (дальний свет) |
| 3 | A/C | 10A | Система охлаждения кондиционера |
| 4 | EFI | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, автоматическая коробка передач с электронным управлением |
| 5 | HAZ-РОГ | 15A | Аварийные мигалки, сирены |
| 6 | DOME | 15A | Освещение салона, личное освещение, подножки, подсветка замка зажигания, радио, кассетный магнитофон, силовая антенна, часы |
| 9 | ГОЛОВА_(ЛЕВАЯ-НИЖНЯЯ) | 10A | Канада: левая фара (ближний свет) |
| 10 | HEAD_(RH-LO) | 10A | Канада: правая фара (ближний свет) |
| 24 | AM1 | 40A | Система запуска, все компоненты в "ДВИГАТЕЛЬ", "ЗАЖИГАНИЕ", "СТЕКЛООЧИСТИТЕЛЬ", "ДАТЧИКИ". Предохранители "РАДИО", "CIG.", "TURN" и "PWR" |
| 25 | AM2 | 30A | Система запуска, все компоненты в разделах "ДВИГАТЕЛЬ", "ЗАЖИГАНИЕ", "СТЕКЛООЧИСТИТЕЛИ", "ДАТЧИКИ", "РАДИО", "ЦИГ". и предохранители "TURN" |
| 26 | НАГРЕВАТЕЛЬ | 40A | Система кондиционирования воздуха |
| 28 | ABS | 60A | Антиблокировочная тормозная система |
| 29 | ALT | 100A | Все компоненты предохранителей "A/C", "TAIL", "STOP", "ЭБУ-Б", "AM1" и "НАГРЕВАТЕЛЬ" |
