Предохранители и реле Toyota Tacoma (1995-2000)
Схемы относятся к указанным годам и вариантам Toyota Tacoma (1995-2000). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Tacoma 1995-2000 гг.
Предохранители прикуривателя (розетка):
- 1995-1997: №25 «CIG» в блоке предохранителей панели приборов.
- 1998-2000: № 26 «CIG» в блоке предохранителей приборной панели и № 1 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

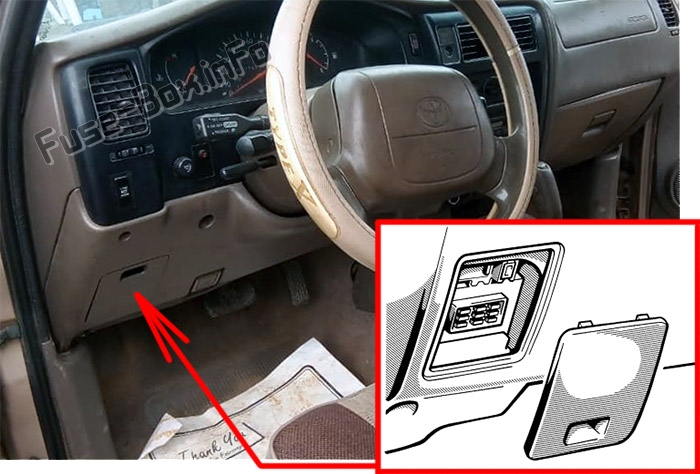

Пассажирский отсек
Блок предохранителей находится за крышкой слева и под рулевым колесом.

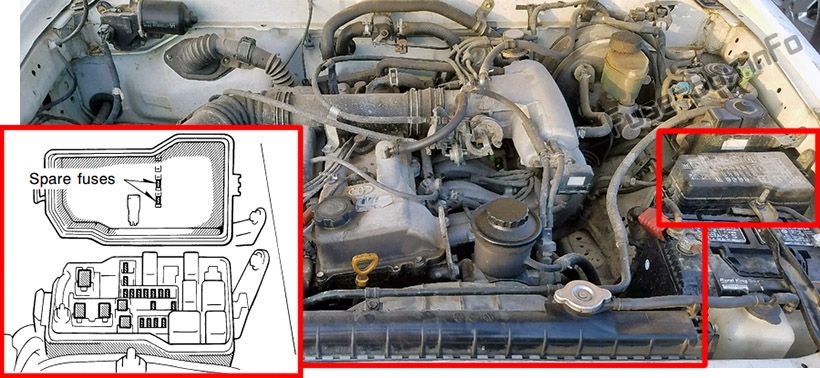

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
1995, 1996 и 1997 годы

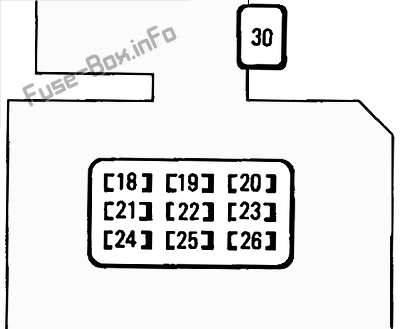

Пассажирский отсек
| № | Name | Amp | Описание |
|---|---|---|---|
| 18 | 4WD | 15A | ДОБАВЛЯТЬ. система управления, система управления полным приводом, система блокировки заднего дифференциала |
| 19 | ИЗМЕРЯТЬ | 10A | Приборы и счетчики, фонари заднего хода, система круиз-контроля, силовая антенна, система управления дверным замком с электроприводом, система автоматической коробки передач с электронным управлением, система запуска, система зарядки, система управления отопителем |
| 20 | TURN | 10A | Сигнальные огни поворота |
| 21 | ЭБУ-ИГ | 15A | Система круиз-контроля, антиблокировочная система тормозов, система блокировки переключения передач |
| 22 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватели лобового стекла |
| 23 | IGN | 7.5A | Контрольная лампа разряда, система подушек безопасности SRS |
| 24 | РАДИО | 7.5A | Автомобильная аудиосистема, силовая антенна |
| 25 | CIG | 15A | Прикуриватель, часы, зеркала заднего вида с электроприводом, фонари заднего хода, система блокировки переключения передач |
| 26 | ЭБУ-Б | 15A | Сигнальная лампа подушки безопасности SRS, система дневных ходовых огней, система круиз-контроля, антиблокировочная система тормозов |
| 30 | СИЛА | 30A | Электрические стеклоподъемники, система управления дверным замком с электроприводом |

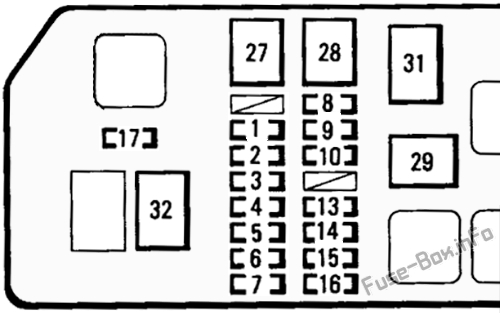

Моторного отсека
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | STOP | 15A | Стоп-сигналы, высокий стоп-сигнал, система круиз-контроля |
| 2 | АЛЬТ-С | 7.5A | Система зарядки |
| 3 | STA | 7.5A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, датчики и счетчики |
| 4 | OBD | 10A | Бортовая система диагностики |
| 5 | EFI | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | HORN | 15A | Аварийные мигалки, сирены |
| 7 | DOME | 15A | Автомобильная аудиосистема, силовая антенна, внутреннее освещение, часы, подсветка замка зажигания, личные фонари, подсветка дверей |
| 8 | TAIL | 10A | Задние фонари, подсветка номерного знака |
| 9 | ПАНЕЛЬ | 10A | Аварийные мигалки, система управления отопителем, система охлаждения кондиционера, датчики и счетчики, часы, индикатор овердрайва автомобильной аудиосистемы, освещение перчаточного ящика, прикуриватель, подсветка приборной панели |
| 10 | A/C | 10A | Система охлаждения кондиционера |
| 13 | ГОЛОВА (ВЫС. ПРАВАЯ) | 10A | С ДХО: правая фара (дальний свет), индикатор дальнего света |
| 13 | ГОЛОВА (ПРАВАЯ) | 10A | Без ДХО: Правая фара |
| 14 | ГОЛОВА (HI LH) | 10A | С ДХО: Левая фара (дальний свет) |
| 14 | ГОЛОВА (ЛЕВАЯ) | 10A | Без ДХО: Левая фара |
| 15 | ГОЛОВА (НИЖНИЙ ПРАВЫЙ) | 10A | С ДХО: Правая фара (ближний свет); Без ДХО: не используется |
| 16 | ГОЛОВА (НИЖНИЙ ЛЕВЫЙ) | 10A | С ДХО: Левая фара (ближний свет); Без ДХО: не используется |
| 17 | DRL | 7.5A | С ДХО: система дневных ходовых огней; Без ДХО: не используется |
| 27 | НАГРЕВАТЕЛЬ | 40A | Предохранитель "А/С" |
| 28 | AM1 | 40A | Все компоненты в предохранителях "STA", "ЭБУ-Б", "СИЛА", "РАДИО", "CIG", "ИЗМЕРЯТЬ", "TURN", "ЭБУ-ИГ", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ" и "4WD" |
| 29 | AM2 | 30A | Все компоненты в предохранителе "IGN" |
| 31 | ABS | 60A | Антиблокировочная тормозная система |
| 32 | ALT | 80A | Все компоненты в "ABS", "AM1", "STA", "ЭБУ-Б", "СИЛА", "РАДИО", "CIG", "ИЗМЕРЯТЬ", "TURN", "ЭБУ-ИГ", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ" , предохранители "4WD", "НАГРЕВАТЕЛЬ", "A/C", "TAIL", "ПАНЕЛЬ", "STOP" и "АЛЬТ-С" |
1998, 1999 и 2000 гг.

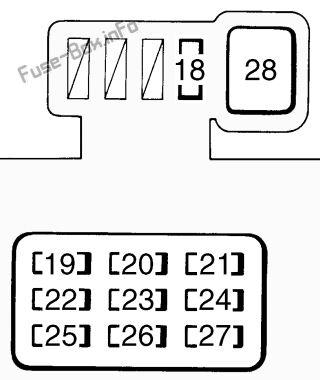

Пассажирский отсек
| № | Name | Amp | Описание |
|---|---|---|---|
| 18 | STA | 7.5A | Система отмены запуска сцепления, система запуска, датчики и счетчики |
| 19 | 4WD | 20A | ДОБАВЛЯТЬ. система управления, система управления полным приводом, система блокировки заднего дифференциала |
| 20 | ИЗМЕРЯТЬ | 10A | Приборы и счетчики, фонари заднего хода, система круиз-контроля, силовая антенна, система управления дверным замком с электроприводом, система автоматической коробки передач с электронным управлением, система запуска, система зарядки, система кондиционирования воздуха |
| 21 | TURN | 10A | Указатели поворота, аварийные мигалки |
| 22 | ЭБУ-ИГ | 15A | Система круиз-контроля, антиблокировочная система тормозов, система блокировки переключения АКПП |
| 23 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватели лобового стекла |
| 24 | IGN | 7.5A | Контрольная лампа разрядки, система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 25 | РАДИО | 7.5A | Автомобильная аудиосистема, силовая антенна |
| 26 | CIG | 15A | Прикуриватель, часы, зеркала заднего вида с электроприводом, фонари заднего хода, система блокировки переключения АКПП, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 27 | ЭБУ-Б | 15A | Сигнальная лампа SRS, система дневных ходовых огней, система круиз-контроля, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 28 | СИЛА | 30A | Электрические стеклоподъемники |

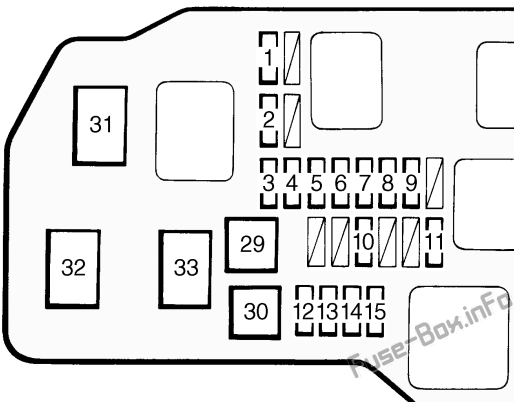

Моторного отсека
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15A | Розетка |
| 2 | DRL | 7.5A | с ДХО: система дневных ходовых огней; без ДХО: не используется |
| 3 | ГОЛОВА (ВЫС. ПРАВАЯ) | 10A | с ДХО: Правая фара (дальний свет), контрольная лампа дальнего света; без ДХО: не используется |
| 4 | ГОЛОВА (HI LH) | 10A | с ДХО: Левая фара (дальний свет); без ДХО: не используется |
| 5 | ГОЛОВА (НИЖНИЙ ПРАВЫЙ) | 10A | с ДХО: Правая фара (ближний свет) |
| 5 | ГОЛОВА (ПРАВАЯ) | 10A | без ДХО: Правая фара |
| 6 | ГОЛОВА (НИЖНИЙ ЛЕВЫЙ) | 10A | с ДХО: Левая фара (ближний свет) |
| 6 | ГОЛОВА (ЛЕВАЯ) | 10A | без ДХО: Левая фара |
| 7 | TAIL | 10A | Задние фонари, подсветка номерного знака |
| 8 | ПАНЕЛЬ | 10A | Аварийная сигнализация, система управления отопителем, система кондиционирования воздуха, датчики и счетчики, часы, автомобильная аудиосистема, индикатор овердрайва, подсветка перчаточного ящика, прикуриватель, подсветка приборной панели, система блокировки заднего дифференциала, система многоточечного впрыска топлива/последовательный многоточечный впрыск топлива система, система автоматической коробки передач с электронным управлением |
| 9 | A.C. | 10A | Система кондиционирования воздуха |
| 10 | STOP | 15A | Стоп-сигналы, высокий стоп-сигнал, система круиз-контроля |
| 11 | АЛЬТ-С | 7.5A | Система зарядки |
| 12 | DOME | 15A | Автомобильная аудиосистема, силовая антенна, внутреннее освещение, часы, подсветка замка зажигания, личное освещение, подсветка дверей |
| 13 | OBD | 10A | Бортовая система диагностики |
| 14 | HORN | 15A | Аварийные мигалки, сирены |
| 15 | EFI | 20A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 29 | AM1 | 40A | Система запуска |
| 30 | AM2 | 30A | Система зажигания |
| 31 | ABS | 60A | Антиблокировочная тормозная система |
| 32 | НАГРЕВАТЕЛЬ | 40A | "AC" предохранитель |
| 33 | ALT | 120A | Предохранители «ABS», «AM1», «НАГРЕВАТЕЛЬ», «АС», «ХВОСТ», «ПАНЕЛЬ», «СТОП» и «АЛЬТ-С», «ВЫХОД ЭЛЕКТРОПИТАНИЯ». |
